Serwowzmacniacze ESTUN oraz TRIO MOTION to: szerokie możliwości sterowania, wysoka niezawodność oraz bardzo konkurencyjna cena. Kontrola ruchu może odbywać się po przez wejścia analogowe, wejścia impulsowe, wejścia dyskretne (wewnętrzny program serwonapędu) lub też z wykorzystaniem dostępnych protokołów komunikacyjnych: Modbus, CANOpen oraz EtherCAT. Odpowiednie pozycjonowanie zapewnia nam autotuning czasu rzeczywistego, który dobiera nastawy regulatorów do bieżącej sytuacji.
Jednoosiowe serwowzmacniacze DX3 i DX4 od Trio zostały zaprojektowane do płynnej pracy z kontrolerami ruchu Trio. Idealnie sprawdzą się w maszynach o wysokiej precyzji i dokładności. Serwowzmacniacze koncentrują się na łatwości użytkowania oraz konfiguracji, dzięki czemu minimalizujemy czas instalacji i wdrożenia.
Serwowzmacniacze Trio
Seria DX3:
- obsługa silników od 50 W do 7 500 W
- sterowanie pozycją, prędkością lub momentem
- pozycjoner wewnętrzny – 32 kroki
- komunikacja: Modbus, CANopen lub EtherCAT
- przeciążalność do 350%
- możliwość łączenia wzmacniaczy w grupy (szczelina 1mm)
- możliwość współdzielenia szyny DC pomiędzy wzmacniaczami
- autotuning czasu rzeczywistego
| DX3- | 1 | 20 | A | E | A |
| oznaczenie serii | liczba osi | moc znamionowa | napięcie zasilania | sposób kontroli | wersja urządzenia |
| DX3 | 1 – jedna oś | A5–0.05 kW
| A-200 VAC
| M – kontrola prędkości, momentu, pozycji (Modbus, CANopen) E – kontrola ruchu EtherCAT | A |
Seria DX4:
- obsługa silników od 50 W do 1 500 W
- współpraca z oprogramowaniem Motion Perfect (wraz z nim m. in. gotowy interfejs pierwszej konfiguracji, automatyczny dobór nastaw regulatora w manual tuningu i wiele innych udogodnień)
- komunikacja: EtherCAT
- obsługiwane sprzężenie zwrotne:
- 20-bit. enkoder absolutny jednoobrotowy
- 23-bit. enkoder absolutny wieloobrotowy
- bezpieczeństwo: STO SIL3, PLe
- możliwość łączenia wzmacniaczy w grupy (1mm szczeliny pomiędzy wzmacniaczami)
- zamknięta pętla sprzężenia zwrotnego: obsługa enkodera zewnętrznego
- możliwość współdzielenia szyny DC pomiędzy wzmacniaczami
- przeciążalność do 350%
- autotuning czasu rzeczywistego
| DX4- | 1 | 04 | A | J | A |
| oznaczenie serii | liczba osi | moc znamionowa | napięcie zasilania | sposób kontroli | wersja urządzenia |
| DX4 | 1 – jedna oś | A5 – 50 W 01 – 100 W 02 – 200 W 04 – 400 W 08 – 750 W 10 – 1000 W 15 – 1500W | A – 200 VAC | J – EtherCAT, STO | A |
Serwowzmacniacze Estun

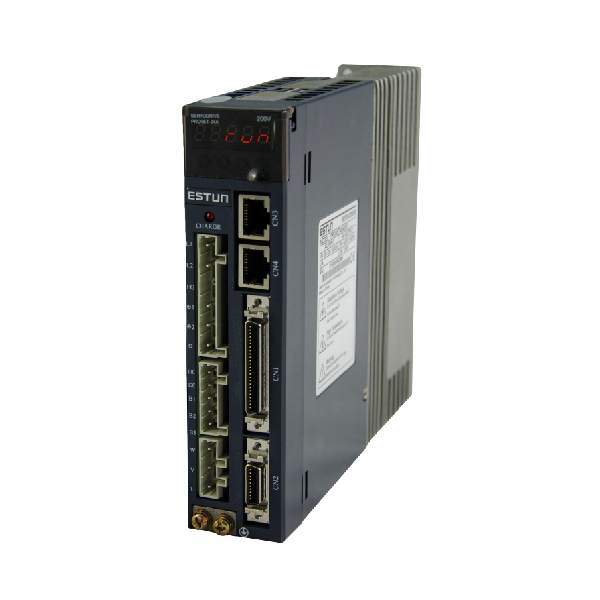

Seria ProNetPlus:
- obsługa silników od 50 W do 5 000 W
- sterowanie pozycją, prędkością lub momentem
- komunikacja: Modbus, CANopen lub EtherCAT
- obsługiwane sprzężenie zwrotne:
- 17-bit. enkoder absolutny wieloobrotowy
- 20-bit. enkoder absolutny jednoobrotowy
- 23-bit. enkoder absolutny wieloobrotowy
- przeciążalność do 300%
- autotuning czasu rzeczywistego
| ProNet- | 10 | A | M | G | EC |
| oznaczenie serii | moc znamionowa | napięcie zasilania | sposób kontroli | obsługiwane sprzężenie | opcja |
| A5 – 0.05 kW 01 – 0.1 kW 02 – 0.2 kW 04 – 0.4 kW 08 – 0.75 kW 10 – 1.0 kW 15 – 1.5 kW 20 – 2.0 kW 30 – 3.0 kW 50 – 5.0 kW | A – 200VAC D – 400VAC | M – kontrola prędkości, momentu, pozycji (Modbus, CANopen) E – kontrola ruchu EtherCAT | G – 17-, 20-, 23-bit. enkoder absolutny jedno- lub wieloobrotowy | EC – wersja EtherCAT brak – kontrola M |

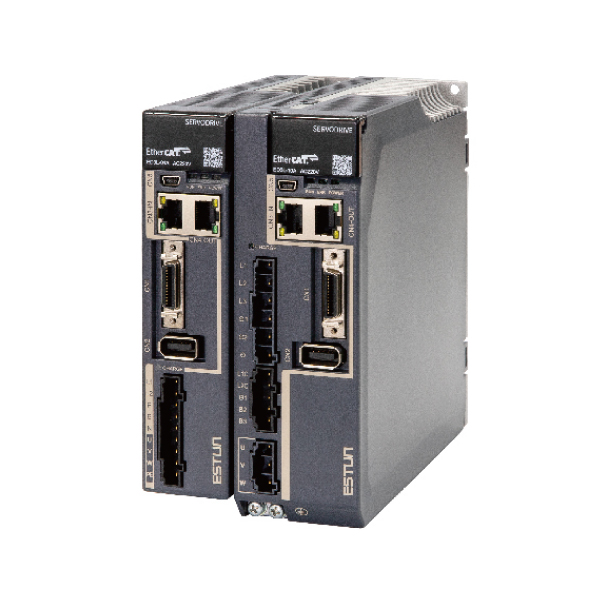

Seria ED3L:
- obsługa silników od 50 W do 1500W
- sterowanie pozycją, prędkością lub momentem
- pozycjoner wewnętrzny – 32 krok
- komunikacja: Modbus, CANopen lub EtherCAT
- przeciążalność do 350%
- możliwość łączenia wzmacniaczy w grupy (szczelina 1mm)
- możliwość współdzielenia szyny DC pomiędzy wzmacniaczami
- autotuning czasu rzeczywistego
| ED3L- | 10 | A | H | A |
| oznaczenie serii | moc znamionowa | napięcie zasilania | sposób kontroli | wersja urządzenia |
| ED3L | 02–0.2 kW04–0.4 kW08–0.75 kW10–1.0 kW15–1.5 kW | A-200 VAC | M – kontrola prędkości, momentu, pozycji (Modbus, CANopen) E – kontrola ruchu EtherCAT | A |

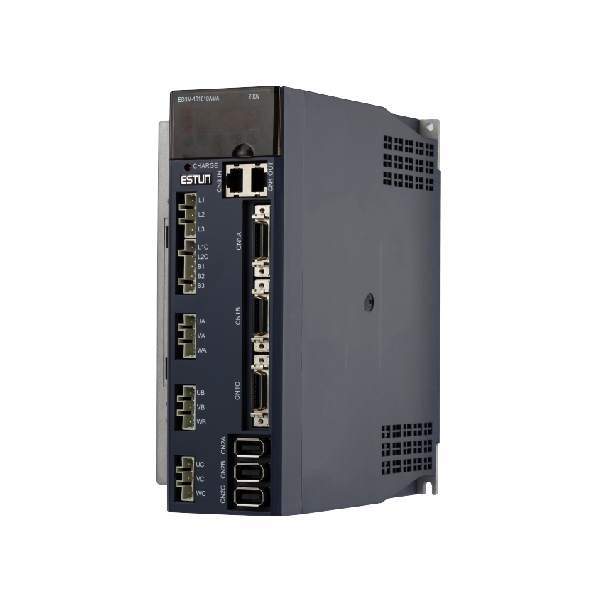

Seria ED3M (kliknij link i dowiedz się więcej):
- obsługa silników od 50 W do 1 000 W
- zintegrowany napęd do obsługi 2 lub 3 osi
- sterowanie pozycją
- komunikacja: Modbus, CANopen lub EtherCAT
- obsługiwane sprzężenie zwrotne:
- 17-bit. enkoder absolutny wieloobrotowy
- 20-bit. enkoder absolutny jednoobrotowy
- 23-bit. enkoder absolutny wieloobrotowy
- przeciążalność do 300% na każdą oś
- wspólna szyna DC
- autotuning czasu rzeczywistego
| ED3M- | 10 | 10 | 10 | A | M | A |
| oznaczenie serii | moc znamionowa osi A | moc znamionowa osi B | moc znamionowa osi C | napięcie zasilania | sposób kontroli | obsługiwane sprzężenie |
| 10 – oś o mocy max. 1 kW 08 – oś o mocy max. 750 W 04 – oś o mocy max. 400 W | 10 – oś o mocy max. 1 kW 08 – oś o mocy max. 750 W 04 – oś o mocy max. 400 W | 10 – oś o mocy max. 1 kW [ ] – brak osi C | A – 200VAC | M – kontrola pozycji (Modbus, CANopen) E – kontrola ruchu EtherCAT | A – 17-, 20-, 23-bit. enkoder absolutny jedno- lub wieloobrotowy |
