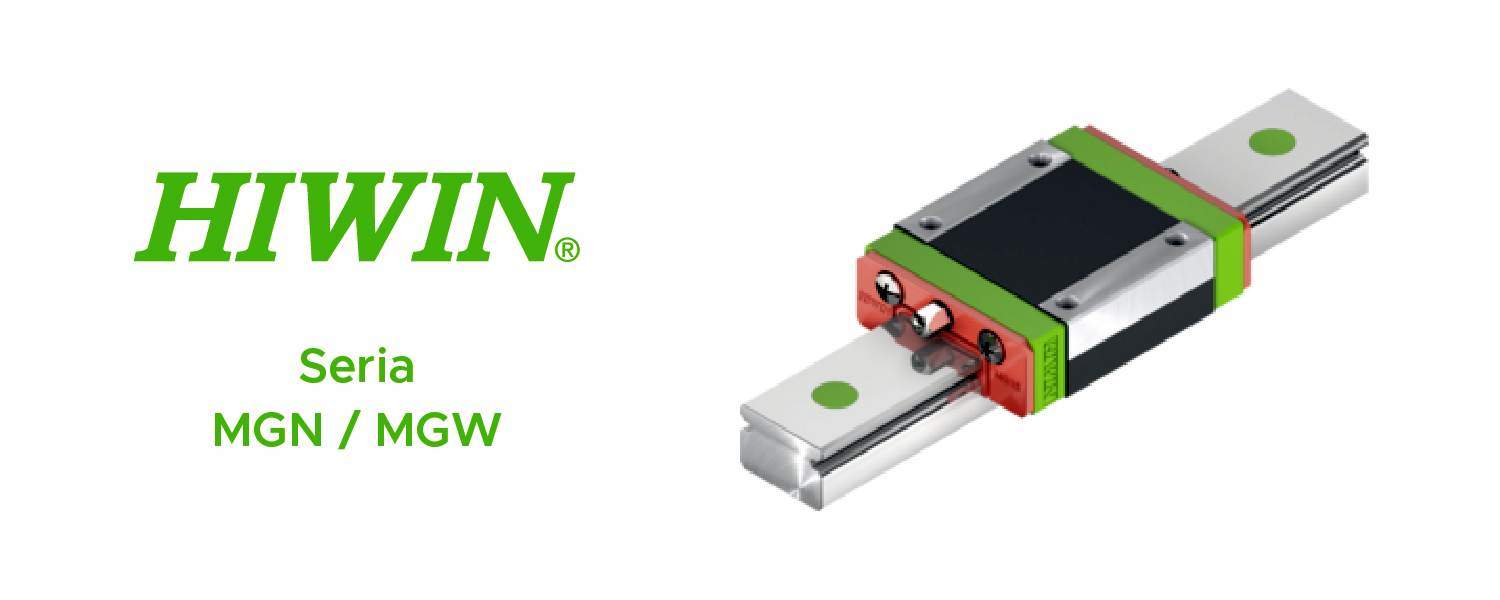

Wózek liniowy – seria MGN/MGW
Miniaturowa konstrukcja do najbardziej kompaktowych zastosowań. Prowadnica z szyną profilową HIWIN serii MG jest oparta na sprawdzonej technologii HIWIN. Gotycki profil bieżni przenosi obciążenia we wszystkich kierunkach i jest szczególnie sztywny oraz dokładny. Dzięki kompaktowej i lekkiej konstrukcji, wózek liniowy przeznaczony jest szczególnie do zastosowania w niewielkich urządzeniach. Prowadnica z szyną profilową MG jest dostępna w wersji wąskiej, wyjątkowo kompaktowej (MGN) oraz w wersji szerokiej, odpornej na działanie momentu obrotowego (MGW). Seria MG to miniaturowe prowadnice liniowe cechujące się niezwykle lekką konstrukcją. Wstępują w dwóch wymiarach szerokości szyny i wózka.
MGN
Seria MGN to prowadnice liniowe wąskie. Łożyska przesuwne do przyjmowania sił promieniowych.
MGW
Seria MGW to seria prowadnic liniowych szerokich. Szerokość miniaturowego wózka blokowego. Wózek liniowy szczególnie nadaje się do stosowania w małych urządzeniach przy wysokich obciążeniach momentem obrotowym. Gotycki profil bieżni przenosi obciążenia we wszystkich kierunkach i jest szczególnie sztywny oraz dokładny. Jest bardzo zbliżony do innych modeli i posiada styk kulki w czterech miejscach. Z racji swoich niewielkich rozmiarów, prowadnice liniowe serii MG przenoszą niewielkie obciążenia. Natomiast dzięki szerszej szynie w porównaniu do serii MGN, seria MGW może przyjmować znacznie wyższe momenty obciążeniowe. Występują w czterech rozmiarach różniących się wielkością szyny, wózka i przenoszonymi obciążeniami.
Obie serie prowadnic linowych mogą być stosowana w obszarach wymagających zastosowanie miniaturowych prowadnic np. w przemyśle półprzewodnikowym, precyzyjnym, elektronicznym, laboratoryjnym, a także w dziedzinach związanych z zastosowaniem robotów, w urządzeniach pomiarowych, w automatyce biurowej. Stosowane wszędzie tam, gdzie stosuje się małe gabaryty zabudowy przy małych obciążeniach i wysokiej dokładności przesuwu liniowego. Dodatkowo dzięki zastosowaniu stali nierdzewnej mogą być wykorzystywane w niesprzyjających warunkach – tam gdzie standardowe prowadnice liniowe szybko uległy by uszkodzeniu np. w przemyśle spożywczym.
Warto zaznaczyć, że wszystkie elementy metalowe w prowadnicy liniowej wykonane są ze stali nierdzewnej odpornej na korozje. Kulki w wózkach zabezpieczone są za pomogą specjalnego drutu ze stali nierdzewnej, co uniemożliwia ich wypadania. Natomiast dwurzędowy charakter prowadnic gwarantuje bezpieczny oraz stabilny ruch w kierunkach liniowych. Szyny liniowe współpracujące z wózkiem dostępne są jako przykręcane od góry z zaślepkami na otwory śrub. Możemy podłączyć wózki do centralnego systemu smarowania lub ręczne uzupełniać zasobników środkiem smarnym.

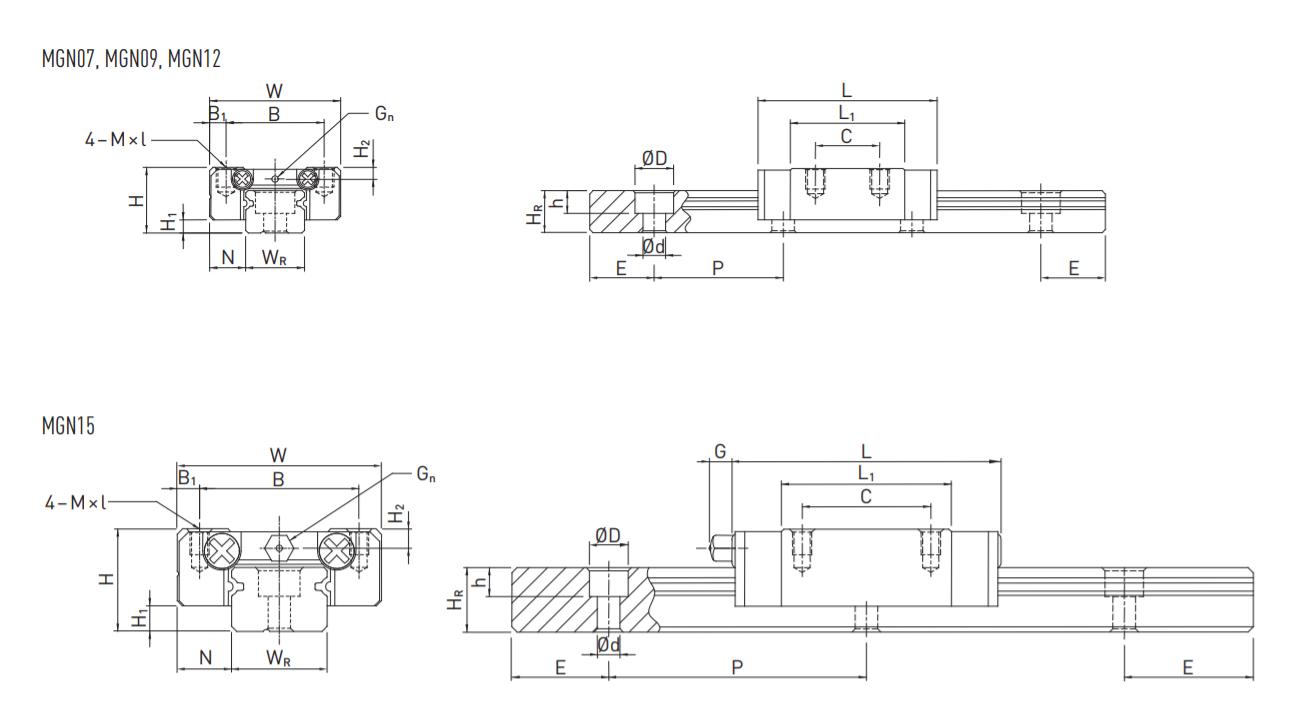

Wymiary wózków serii MGN

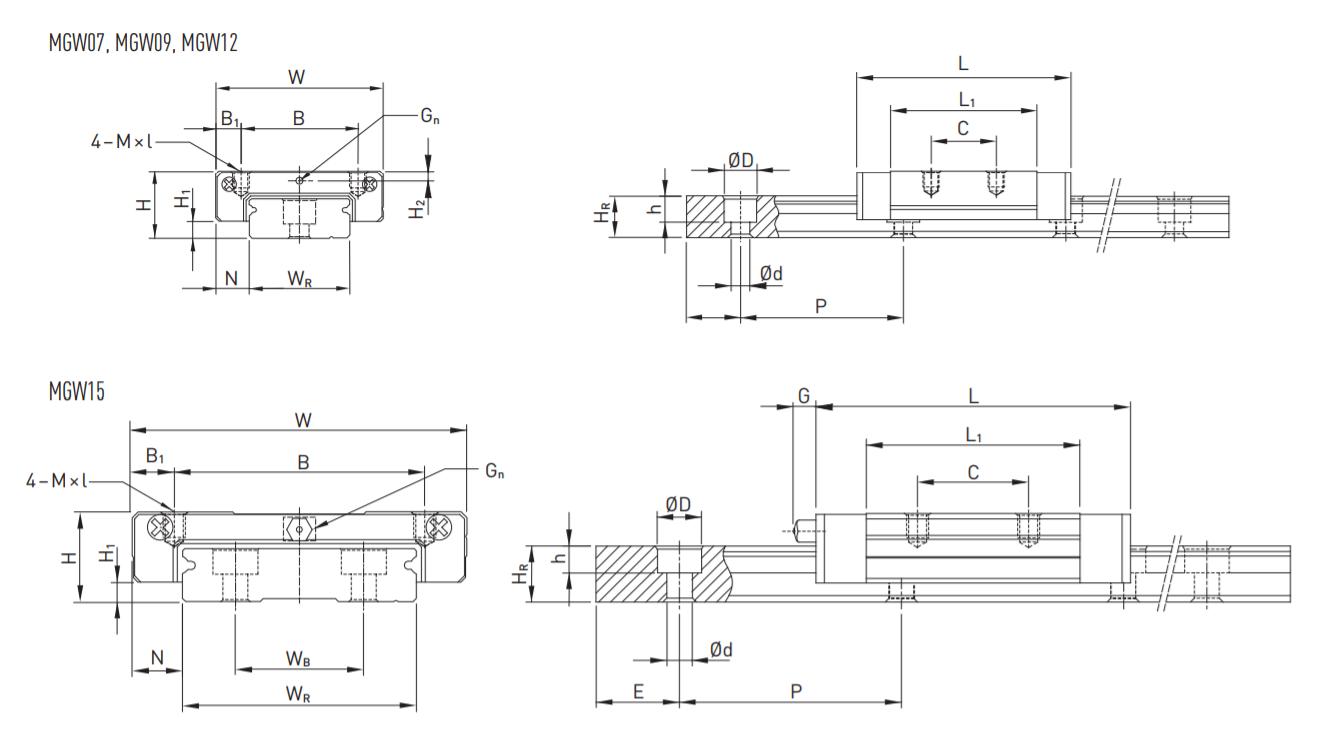

Wymiary wózków serii MGW

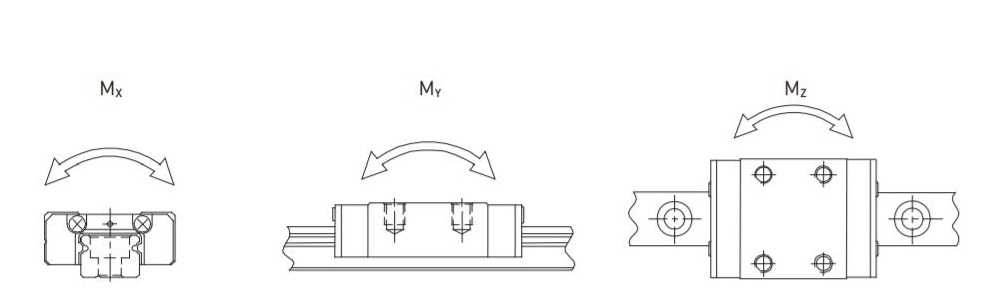

Nośności i momenty
Typ | H | W | L | Cdyn | C0 | H1 | N | B | B1 | C | L1 | G | Gn | M × l | M | H2 | Mm | MX | MY | MZ | MX | MY | MZ |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MGN05C | 6 | 12 | 16 | 540 | 840 | 1,5 | 3,5 | 8 | 2 | 9,6 | Ø0,8 | M2 × 1,5 | M2 | 1 | 0,08 | 1,3 | 0,8 | 0,8 | 2 | 1,3 | 1,3 | ||
MGN05H | 6 | 12 | 19 | 670 | 1080 | 1,5 | 3,5 | 8 | 2 | 12,6 | Ø0,8 | M2 × 1,5 | M2 | 1 | 0,1 | 1,6 | 1,4 | 1,4 | 2,6 | 2,3 | 2,3 | ||
MGN07C | 8 | 17 | 22,5 | 980 | 1245 | 1,5 | 5 | 12 | 2,5 | 8 | 13,5 | Ø1,2 | M2 × 2,5 | M2 | 1,5 | 0,01 | 3 | 2 | 2 | 4,7 | 2,8 | 2,8 | |
MGN07H | 8 | 17 | 30,8 | 1370 | 1960 | 1,5 | 5 | 12 | 2,5 | 13 | 21,8 | Ø1,2 | M2 × 2,5 | M2 | 1,5 | 0,015 | 5 | 3 | 3 | 7,64 | 4,8 | 4,8 | |
MGN09C | 10 | 20 | 28,9 | 1860 | 2550 | 2 | 5,5 | 15 | 2,5 | 10 | 18,9 | Ø1,4 | M3 × 3 | M3 | 1,8 | 0,016 | 8 | 5 | 5 | 11,8 | 7,4 | 7,4 | |
MGN09H | 10 | 20 | 39,9 | 2550 | 4020 | 2 | 5,5 | 15 | 2,5 | 16 | 29,9 | Ø1,4 | M3 × 3 | M3 | 1,8 | 0,026 | 12,4 | 11,8 | 11,8 | 19,6 | 18,6 | 18,6 | |
MGN12C | 13 | 27 | 34,7 | 2840 | 3920 | 3 | 7,5 | 20 | 3,5 | 15 | 21,7 | Ø2 | M3 × 3,5 | M3 | 2,5 | 0,034 | 18 | 10 | 10 | 25,5 | 13,7 | 13,7 | |
MGN12H | 13 | 27 | 45,4 | 3720 | 5880 | 3 | 7,5 | 20 | 3,5 | 20 | 32,4 | Ø2 | M3 × 3,5 | M3 | 2,5 | 0,054 | 24 | 23 | 23 | 38,2 | 36,3 | 36,3 | |
MGN15C | 16 | 32 | 42,1 | 4610 | 5590 | 4 | 8,5 | 25 | 3,5 | 20 | 26,7 | 4,5 | M3 | M3 × 4 | M3 | 3 | 0,059 | 37 | 18 | 18 | 45,1 | 21,6 | 21,6 |
MGN15H | 16 | 32 | 58,8 | 6370 | 9110 | 4 | 8,5 | 25 | 3,5 | 25 | 43,4 | 4,5 | M3 | M3 × 4 | M3 | 3 | 0,092 | 52 | 41 | 41 | 73,5 | 57,8 | 57,8 |
MGW05C | 6,5 | 17 | 20,5 | 680 | 1180 | 1,5 | 3,5 | 13 | 2 | 14,1 | Ø0,8 | M2,5 × 1,5 | M2,5 | 1 | 0,02 | 3,2 | 1,6 | 1,6 | 5,5 | 2,7 | 2,7 | ||
MGW07C | 9 | 25 | 31,2 | 1370 | 2060 | 1,9 | 5,5 | 19 | 3 | 10 | 21 | Ø1,2 | M3 × 3 | M3 | 1,85 | 0,02 | 10 | 4 | 4 | 15,7 | 7,1 | 7,1 | |
MGW07H | 9 | 25 | 41 | 1770 | 3140 | 1,9 | 5,5 | 19 | 3 | 19 | 30,8 | Ø1,2 | M3 × 3 | M3 | 1,85 | 0,029 | 13 | 8 | 8 | 23,5 | 15,5 | 15,5 | |
MGW09C | 12 | 30 | 39,3 | 2750 | 4120 | 2,9 | 6 | 21 | 4,5 | 12 | 27,5 | Ø1,4 | M3 × 3 | M3 | 2,4 | 0,04 | 27 | 12 | 12 | 40,1 | 18 | 18 | |
MGW09H | 12 | 30 | 50,7 | 3430 | 5890 | 2,9 | 6 | 23 | 3,5 | 24 | 38,5 | Ø1,4 | M3 × 3 | M3 | 2,4 | 0,057 | 32 | 20 | 20 | 54,5 | 34 | 34 | |
MGW12C | 14 | 40 | 46,1 | 3920 | 5590 | 3,4 | 8 | 28 | 6 | 15 | 31,3 | Ø2 | M3 × 3,6 | M3 | 2,8 | 0,071 | 50 | 19 | 19 | 70,3 | 27,8 | 27,8 | |
MGW12H | 14 | 40 | 60,4 | 5100 | 8240 | 3,4 | 8 | 28 | 6 | 28 | 45,6 | Ø2 | M3 × 3,6 | M3 | 2,8 | 0,103 | 64 | 36 | 36 | 102,7 | 57,4 | 57,4 | |
MGW15C | 16 | 60 | 54,8 | 6770 | 9220 | 3,4 | 9 | 45 | 7,5 | 20 | 38 | 5,2 | M3 | M4 × 4,2 | M4 | 3,2 | 0,143 | 149 | 42 | 42 | 199,3 | 56,7 | 56,7 |
MGW15H | 16 | 60 | 73,8 | 8930 | 13380 | 3,4 | 9 | 45 | 7,5 | 35 | 57 | 5,2 | M3 | M4 × 4,2 | M4 | 3,2 | 0,215 | 196 | 80 | 80 | 299 | 122,6 | 122,6 |
