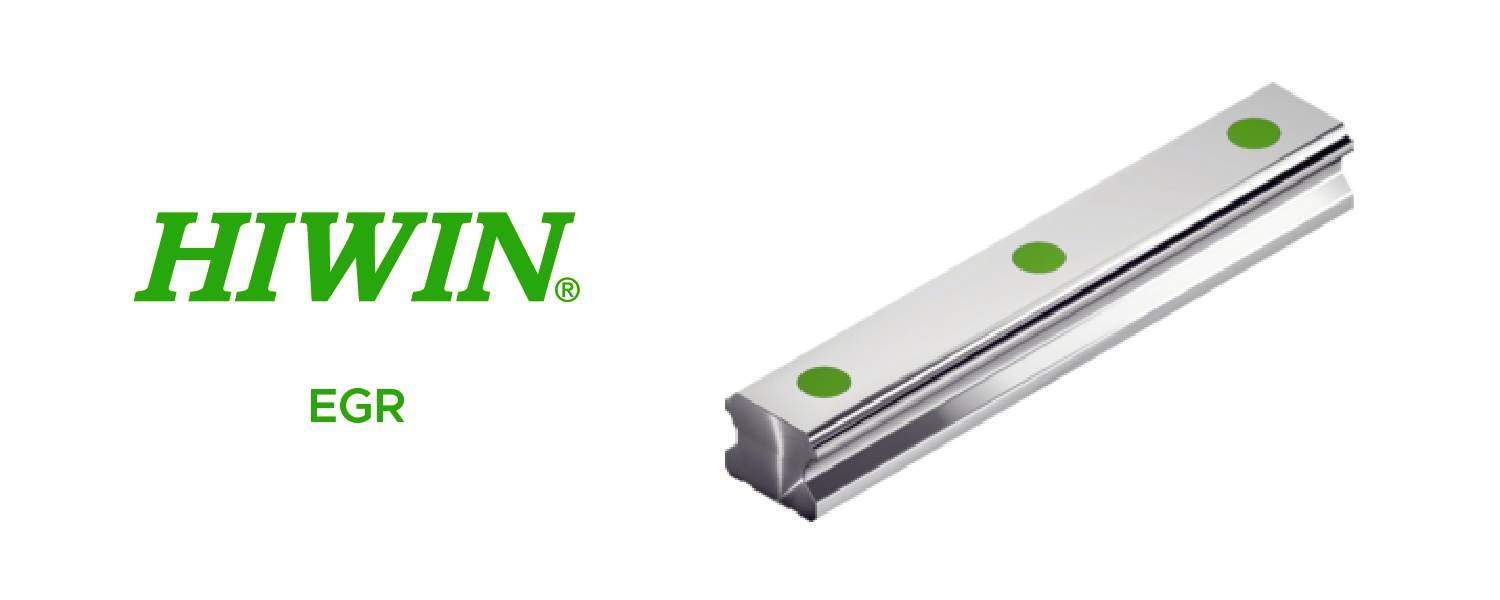

Seria EGR – szyny z płaską konstrukcją
Szyny te szczególnie przeznaczone są do zastosowań z ograniczoną przestrzenią montażową. Prowadnice z szyną profilową HIWIN z serii EG czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na rozmieszczenie bieżni tocznych pod kątem 45°, seria EGR może równomiernie przyjmować obciążenia ze wszystkich kierunków. Szyny profilowe serii QE z technologią SynchMotion™ oferują wszystkie pozytywne cechy standardowej serii EG. Dzięki kontrolowanemu ruchowi kulek w określonym odstępie, charakteryzują się one również ulepszonymi właściwościami pracy synchronicznej, większymi dopuszczalnymi prędkościami przesuwu, wydłużonymi interwałami smarowania i zmniejszonym hałasem pracy.
EGR-R
– mocowanie z góry
EGR-U
– montaż od góry z użyciem dużego otworu
EGR-T
– mocowanie z dołu

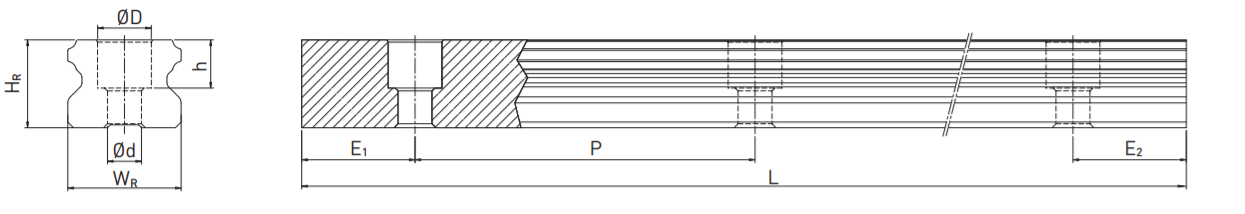

Wymiary szyny profilowej EGR-R

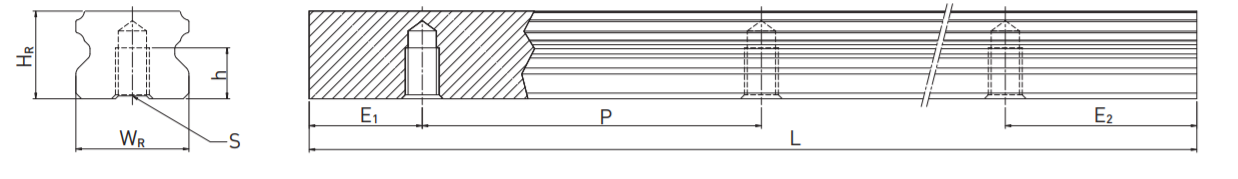

Wymiary szyny profilowej EGR-T

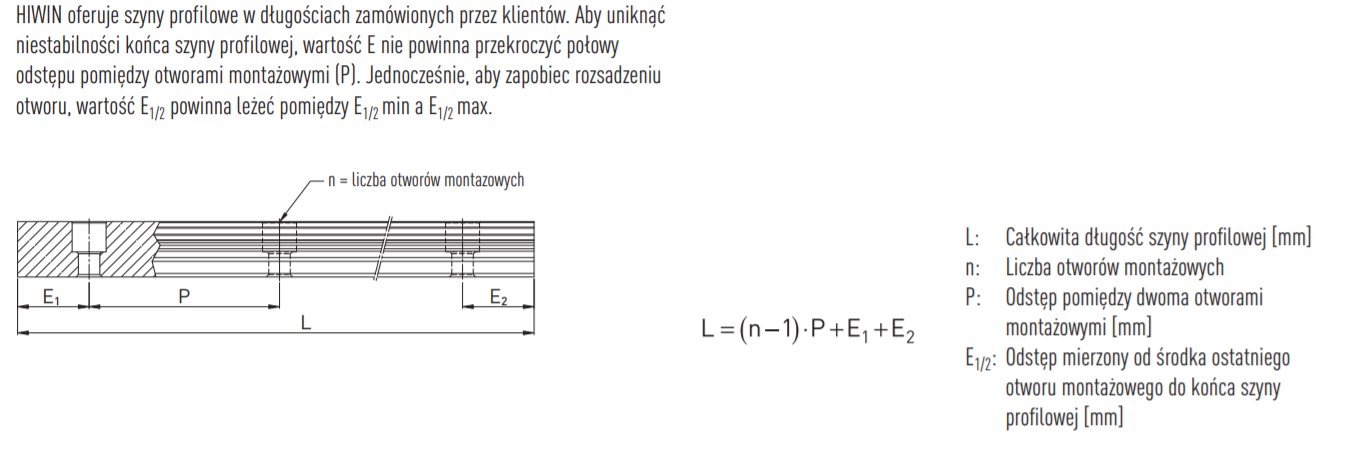

Obliczanie długości szyny profilowej
| Typ | WR | HR | P | Maks. długość | D | h | d | S | Min. długość | Maks. długość E1 = E2 | E1/2 min | E1/2 max | Waga |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EGR15R | 15 | 12,5 | 60 | 4000 | 6 | 4,5 | 3,5 | 132 | 3900 | 6 | 54 | 1,25 | |
