Prezentujemy zestawy szkoleniowe, w skład których wchodzą urządzenia z naszej oferty. Zestawy te są przydatne podczas szkoleń, pozwalając kursantom od razu zapoznać się z urządzeniami i sprawdzić swoją wiedzę w praktyce.

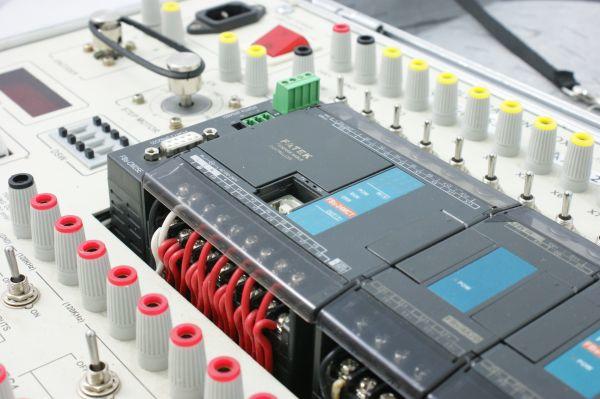

Zestaw szkoleniowy ze sterownikiem PLC
Zestawy szkoleniowe umożliwiają przeprowadzenie kursu podstawowego i zaawansowanego programowania sterowników PLC w języku drabinkowym. Zadajniki stanów wejść oraz kontrolki stanów wyjść pozwalają na wygodne symulowanie działania aplikacji. Bananowe wyprowadzenia sygnałów umożliwiają podłączenie zestawu szkoleniowego do urządzeń peryferyjnych. Możliwa jest również komunikacja z urządzeniami peryferyjnymi przy użyciu protokołu ModBus.
Zawartość:
- jednostka główna sterownika PLC, 14 we / 10 wy
- moduł rozszerzeń komunikacji (RS232, RS485, Ethernet)
- silnik krokowy wraz z kontrolerem
- enkoder inkrementalny
- wejścia symulacyjne (przełączniki) oraz diody sygnalizujące stan wyjść

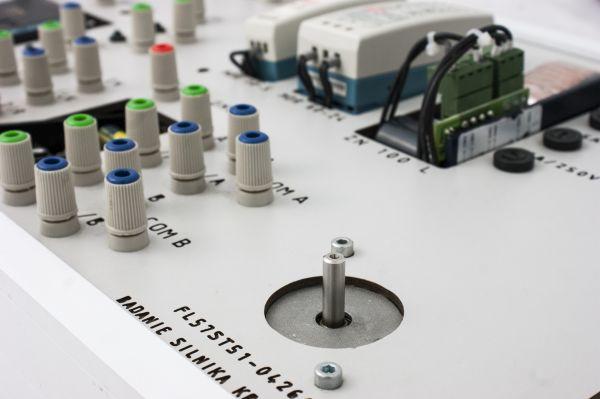

Zestaw szkoleniowy z silnikiem krokowym
Stanowisko umożliwia realizację sterowania pełno- i półkrokowego cewkami silnika, poprzez ich bezpośrednie wysterowanie z wyjść dyskretnych sterownika PLC. Innym trybem sterowania jest wysyłanie sygnałów pulsu i kierunku z PLC na wejścia sterownika silnika krokowego, który kontroluje mikrokrokowo podawanie mocy na cewki silnika.
Zawartość:
- jednostka główna sterownika PLC, 8 we / 6 wy
- sterownik silnika krokowego
- silnik krokowy
- zasilacz sterownika silnika krokowego, zasilacze 24 i 5 VDC
- wejścia symulacyjne (przełączniki) oraz diody sygnalizujące stan wyjść
- punkty sygnałowe i zasilające wyprowadzone na gniazdach bananowych

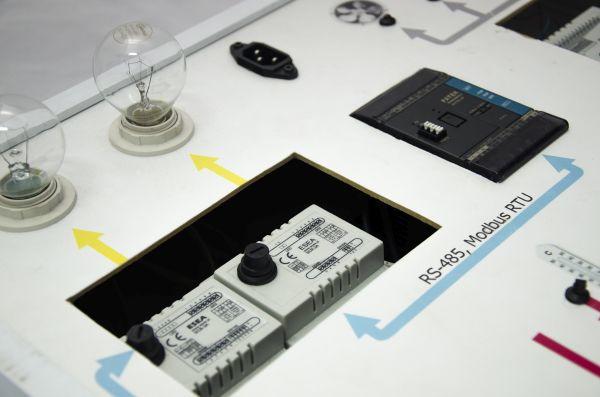

Zestaw szkoleniowy "automatyka budynkowa"
Zestaw umożliwia tworzenie aplikacji automatyzujących pracę modelu budynku w otwartym systemie automatyzacji budynków. Jest on oparty na sterowniku PLC i protokole komunikacyjnym ModBus.
Zawartość:
- jednostka główna sterownika PLC, 6 we / 4 wy
- ściemniacz trójkanałowy LED oraz dwukanałowy ściemniacz żarówek
- moduły pomiaru temperatury i wilgotności
- moduł zdalnych wejść dyskretnych
- moduł zdalnych wyjść przekaźnikowych
- wejścia symulacyjne (przełączniki) oraz diody sygnalizujące stan wyjść
Zestaw szkoleniowy z serwonapędem Estun i PLC Fatek
Zestaw umożliwia zapoznanie się z podstawami techniki serwonapędowej i realizację aplikacji jednoosiowych. Przy wykorzystaniu walizki możemy zrealizować sterowanie w trybie krok/kierunek oraz kontrolę w trybie prędkości i momentu. Dzięki przełącznikom podłączonym do serwowzmacniacza możemy symulować sygnały wejściowe np. sygnał zezwolenia, styczników krańcowych czy ograniczenia momentu. Dodatkowo wyjścia urządzenia są podłączone do sterownika PLC, dzięki czemu możemy napisać program uwzględniający zachowanie serwa np. możemy obserwować wystąpienie alarmów, czy wykonać detekcję rotacji wału. Konwerter RS485 pozwala na połączenie z dedykowanym oprogramowaniem, w którym możemy ustawić parametry serwowzmacniacza, wykonać pomiar inercji, czy też zmienić autotuning na tuning manualny i zmienić nastawy regulatora PID obserwując zachowanie silnika na wykresach. Urządzenie możemy połączyć z innym oprogramowaniem np. EasyBuilderPro dla paneli operatorskich wykonując aplikację łączącą Serwo z panelem i wykorzystającą tryb sterownia z wewnętrznego pozycjonera.
Zawartość:
- kabel do programowania KUSB-RS485
- kabel FBs-U2C-MD-180
- moduł PLC FBs-2DA
- serwonapęd Pronet-04AMG
- serwosilnik EMJ-04AFD-22
- sterownik PLC FBs-24MAT2-AC

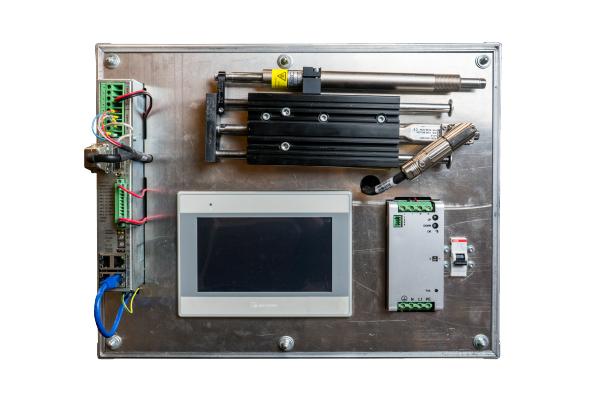

Zestaw szkoleniowy z silnikiem liniowym LinMot
Walizka z silnikiem liniowym wyposażonym w prowadzenie i magnetyczną sprężynę magnetic spring. W kontrolerze możemy programować sekwencje ruchów oraz krzywki. Panel operatorski pozwala na wybranie odpowiedniej sekwencji ruchu oraz wyświetla parametry pracy silnika.
Zawartość:
- MT8071iE
- S01-72/500 0150-1874
- E1200-GP-UC 0150-1771
- PS01-23x160H-HP-R 0150-1254
- HS01-23×166-GF 0150-5061
- MS01-20×220 0250-2202
Zestaw szkoleniowy z kontrolerem ruchu MC4N
Walizka, poprzez EtherCAT, pozwala na sterowanie 2 osiami rzeczywistymi oraz dodatkowymi osiami wirtualnymi w oprogramowaniu, dzięki czemu możemy tworzyć zaawansowane aplikacje. Dodatkowo do urządzenia można podłączyć zewnętrzny enkoder. Dwie osie umożliwiają realizację aplikacji typu cięcie w locie. Przełączniki pozwalają symulować sygnały wejściowe takie jak: czujniki krańcowe i sygnały zezwolenia, zaś wyjścia podłączone do diod sygnalizacyjnych pozwalając obserwować stany pracy urządzenia.
Zawartość:
- PRONET-04AEG-EC
- PRONET-04AEG-EC
- EMJ-04AFD22
- EMJ-04AFD22
- MC4N-ECAT P901

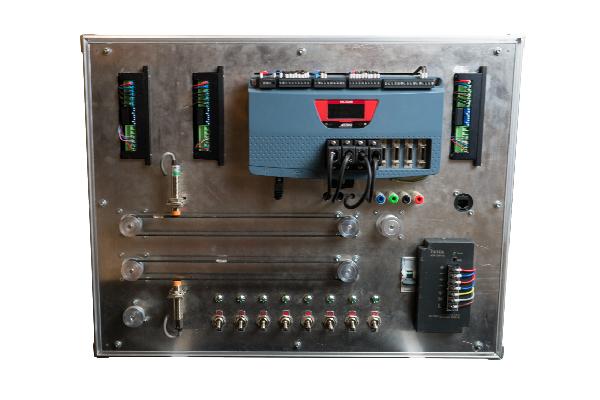

Zestaw szkoleniowy z kontrolerem ruchu MC508
Walizka pozwala na sterowanie 3 osiami rzeczywistymi oraz dodatkowymi wirtualnymi w oprogramowaniu, dzięki czemu możemy tworzyć zaawansowane aplikacje. Dodatkowo jako wejście urządzenia podłączony jest zewnętrzny enkoder. Dwie symetryczne osie z podłączonymi czujnikami pojemnościowymi pozwalają na realizację aplikacji typu cięcie w locie. Dodatkowo na driverach silników krokowych można zmieniać podział kroku obserwując ich zachowanie. Przełączniki pozwalają symulować sygnały wejściowe takie jak: czujniki krańcowe i sygnały zezwolenia, zaś wyjścia podłączone do diod sygnalizacyjnych pozwalając obserwować stany pracy urządzenia.
Zawartość:
- MC508
- FBs-ADP-24V-4A
- 3x CW230
- 3x SM42HT38-1684A

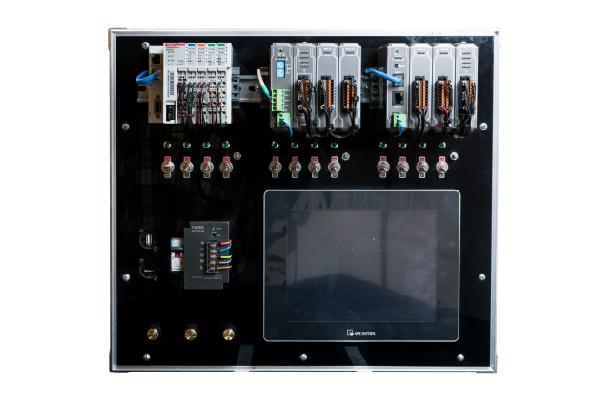

Zestaw szkoleniowy z modułami wejść/wyjść Weintek i Crevis
Walizka z panelem wyposażonym w licencję Codesysa oraz rozproszonymi modułami wejść/wyjść marki Weintek i Crevis. Zestaw, przy wykorzystaniu panelu HMI oraz zintegrowanego w nim sterownika PLC, pozwala na testowanie rozproszonych układów sterowania. Do wejść modułów podłączone są przełączniki, a do wyjść lampki. Dodatkowo każda z wysp wyposażona jest w moduł temperaturowym z czujnikiem oraz moduł analogowy z podłączonym do niego potencjometrem, co pozowała na zadawanie sygnału analogowego.
Zawartość:
- adapter CanOpen iR-COP
- adapter Modbus TCP Codesys WebVisu NA-9373
- adapter Modbus TCP/IP iR-ETN
- moduł iR-AI04-TR
- moduł iR-AI04-VI
- moduł iR-DM16-P
- moduł ST-1224 4we npn 24Vdc
- moduł ST-3524, 4we analog -10+10V

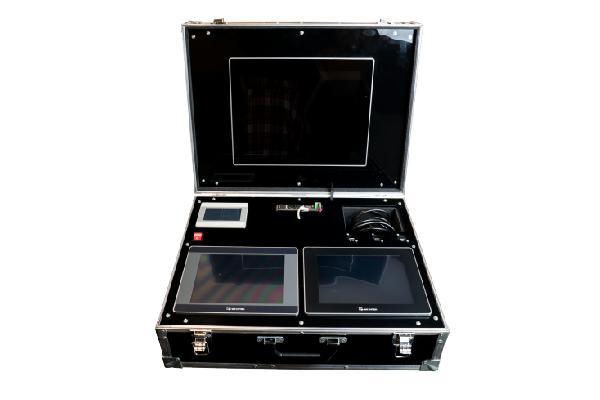

Zestaw szkoleniowy z panelami HMI Weintek
Walizka z 4 klasycznymi panelami różnych serii oraz jednym panelem bez ekranu. Wbudowany router pozwala na bezpośrednie podłączenie z każdym z urządzeń. Urządzenia pracujące w jednej sieci mogą wymieniać ze sobą dane. Dzięki złączom USB można podłączyć zewnętrze peryferia: mysz, klawiaturę, pendrive, czy też kamera USB.
Zawartość:
- panel HMI MT8050iE
- panel HMI MT8090XE
- serwer HMI cMT-SVR-100
- zasilacz DR-100-24
- panel HMI cMT3090X
- panel HMI cMT3151X
Zestaw szkoleniowy z panelem HMI Weintek
Walizka szkoleniowa Weintek pozwala na naukę programowania paneli operatorskich Weintek klasycznych z ekranem i rozwiązań chmurowych (bez ekranu). Dodatkowo pozwala na skonfigurowanie komunikacji z dwoma sterownikami do których podłączone są do wejść przyciski, a do wyjść lampki. Sterownik Fatek może działać również jako rozproszone wejścia/wyjścia i komunikować się po porcie szeregowym w protokole Modbus. Sterownik Weintek pozwala na naukę programowania w 5 językach w oprogramowaniu Codesys, dodatkowo na wejście analogowe został podłączony potencjometr. Wszystkie porty ethernetowe są połączone poprzez zamontowany wewnątrz switch.
Zawartość:
- cMT-3072
- cMT-SVR-200
- cMT-CTRL01
- iR-DM16-P
- iR-AI04-VI
- B1z-10MR25-D24

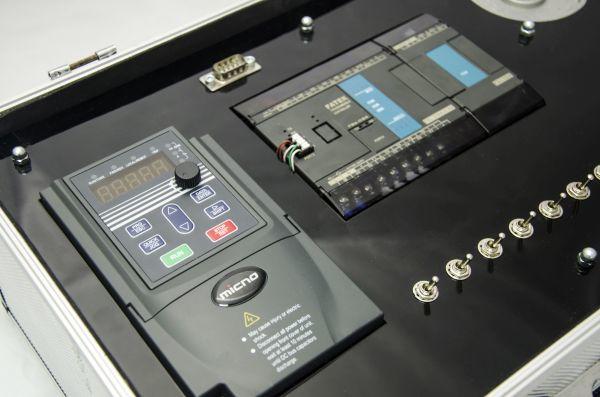

Zestaw szkoleniowy z falownikiem MICNO
Zawartość:
- silnik asynchroniczny 3-fazowy o mocy 0,37 kW
- sterownik FATEK FBs-20 MA wraz z płytką komunikacyjną FBs-CB5
- falownik MICNO KE3000 o mocy 0,4 kW
- potencjometr
- 8 przycisków do swobodnego wykorzystania

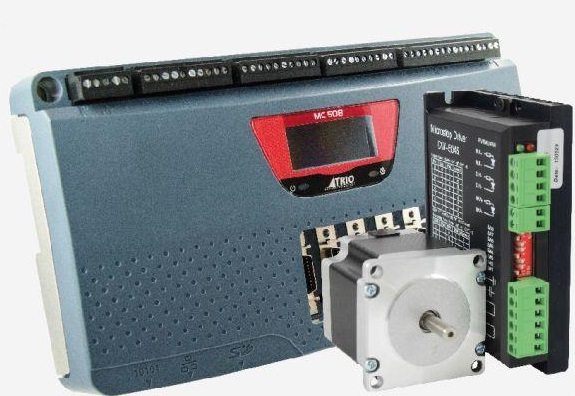

Zestaw szkoleniowy z wieloosiowym kontrolerem ruchu
Zawartość:
- kontroler ruchu
- 3 silniki krokowe wraz ze sterownikami
- 11 diod sygnalizujących stan wyjść
- 20 przycisków przełącznych symulujących stan wejść
