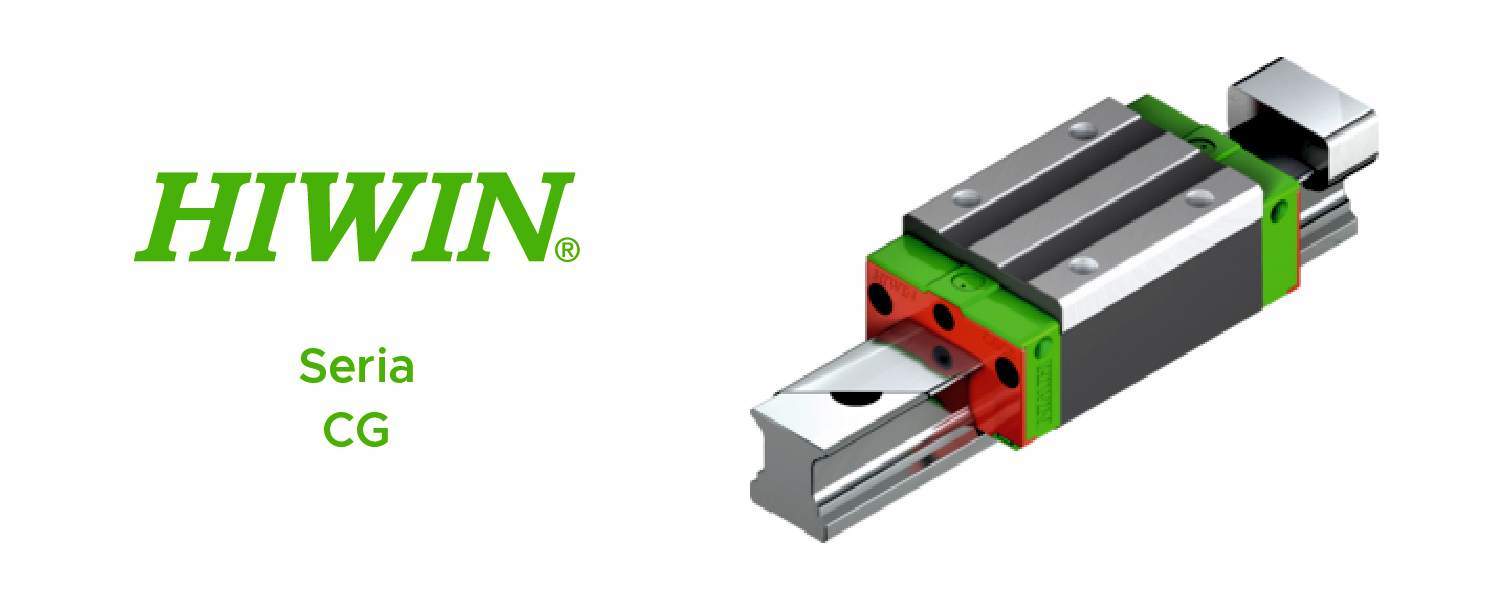

Wózek liniowy – seria CG
Wózek liniowy seria CG to seria standardowa w układzie O. Pierwszy wybór dla zastosowań z pojedynczą szyną, opcjonalnie z taśmą maskującą. Prowadnice z szyną profilową HIWIN z serii CG z czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na rozmieszczenie bieżni tocznych pod kątem 45° w układzie O, seria CG może równomiernie przyjmować obciążenia ze wszystkich kierunków i zapewnia najwyższą obciążalność momentem obrotowym, szczególnie w kierunku MX.
CGH
Wózek blokowy wysoki. Do zamocowania konstrukcji przyłączeniowej klienta od góry.
CGL
Wózek blokowy niski. Do zamocowania konstrukcji przyłączeniowej klienta od góry.
CGW
Wózek liniowy z kołnierzem. Do zamocowania konstrukcji przyłączeniowej klienta od góry lub od dołu.

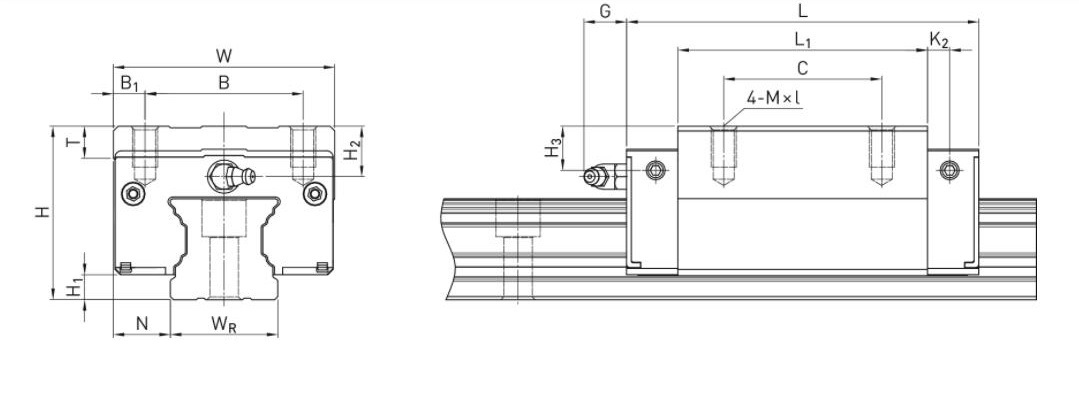

Wymiary wózków serii CGH i CGL

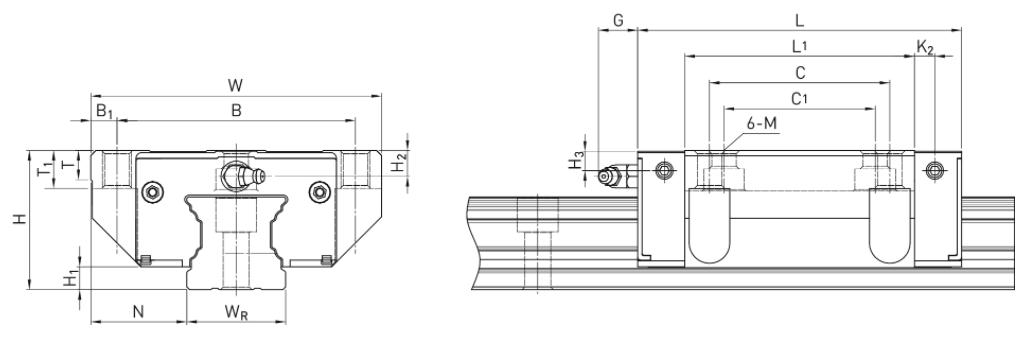

Wymiary wózków serii CGW

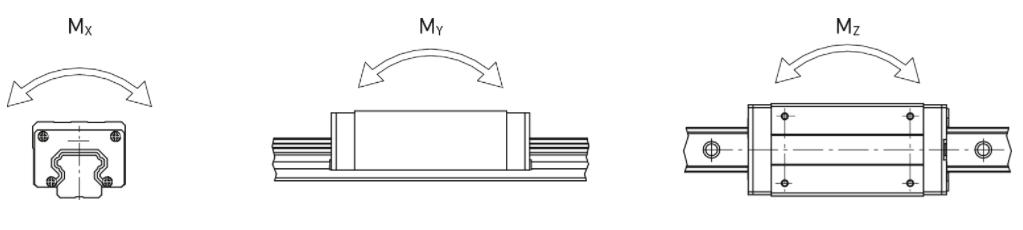

Nośności i momenty
| Typ | H | W | L | Cdyn | C0 | H1 | N | B | B1 | C | C1 | L1 | K2 | G | M × l | M | T | T1 | H2 | H3 | Mm | MX | MY | MZ | MX | MY | MZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CGH15CA | 28 | 34 | 58,2 | 14700 | 19520 | 4,1 | 9,5 | 26 | 4 | 26 | 39,6 | 4,25 | 6 | M4 × 6 | M4 | 6 | 7,8 | 7,8 | 0,15 | 143 | 105 | 105 | 190 | 140 | 140 | ||
| CGH20CA | 30 | 44 | 74,9 | 23700 | 30510 | 4,6 | 12 | 32 | 6 | 36 | 52,5 | 5,5 | 6 | M5 × 6 | M5 | 8 | 3,7 | 3,5 | 0,25 | 287 | 218 | 218 | 370 | 280 | 280 | ||
| CGH20HA | 30 | 44 | 90,9 | 28600 | 39900 | 4,6 | 12 | 32 | 6 | 50 | 68,5 | 5,5 | 6 | M5 × 6 | M5 | 8 | 3,7 | 3,5 | 0,33 | 344 | 344 | 344 | 480 | 480 | 480 | ||
| CGH25CA | 40 | 48 | 84 | 34960 | 43940 | 6,1 | 12,5 | 35 | 6,5 | 35 | 61 | 5 | 12 | M6 × 8 | M6 | 8 | 10 | 9,5 | 0,46 | 477 | 390 | 390 | 600 | 490 | 490 | ||
| CGH25HA | 40 | 48 | 104,6 | 40500 | 54080 | 6,1 | 12,5 | 35 | 6,5 | 50 | 78,6 | 5 | 12 | M6 × 8 | M6 | 8 | 10 | 9,5 | 0,59 | 554 | 546 | 546 | 740 | 730 | 730 | ||
| CGH30CA | 45 | 60 | 97,4 | 46000 | 55190 | 7 | 16 | 4 | 10 | 40 | 69 | 8,7 | 12 | M8 × 10 | M8 | 9,5 | 9,7 | 10 | 0,71 | 792 | 583 | 583 | 950 | 700 | 700 | ||
| CGH30HA | 45 | 60 | 118,9 | 58590 | 78180 | 7 | 16 | 4 | 10 | 60 | 92,3 | 8,7 | 12 | M8 × 10 | M8 | 9,5 | 9,7 | 10 | 0,94 | 1011 | 921 | 921 | 1350 | 1230 | 1230 | ||
| CGH35CA | 55 | 70 | 111,4 | 61170 | 79300 | 4,6 | 18 | 50 | 10 | 50 | 79 | 7 | 12 | M8 × 13 | M8 | 10,2 | 16 | 14 | 1,24 | 1334 | 841 | 841 | 1730 | 1090 | 1090 | ||
| CGH35HA | 55 | 70 | 137,4 | 77900 | 112340 | 4,6 | 18 | 50 | 10 | 72 | 105 | 7 | 12 | M8 × 13 | M8 | 10,2 | 16 | 14 | 1,62 | 1705 | 1400 | 1400 | 2460 | 2020 | 2020 | ||
| CGH45CA | 70 | 86 | 137,8 | 103830 | 122040 | 9,7 | 20,5 | 60 | 13 | 60 | 97,8 | 8,7 | 12,9 | M10 × 17 | M10 | 16 | 18,5 | 18,2 | 2,38 | 3037 | 2076 | 2076 | 3570 | 2440 | 2440 | ||
| CGH45HA | 70 | 86 | 172,3 | 124430 | 217200 | 9,7 | 20,5 | 60 | 13 | 80 | 132,3 | 8,7 | 12,9 | M10 × 17 | M10 | 16 | 18,5 | 18,2 | 3,01 | 2893 | 2549 | 2549 | 5050 | 4450 | 4450 | ||
| CGL15CA | 24 | 34 | 58,2 | 14700 | 19520 | 4,1 | 9,5 | 26 | 4 | 26 | 39,6 | 4,25 | 6 | M4 × 6 | M4 | 6 | 3,8 | 3,8 | 0,11 | 143 | 105 | 105 | 190 | 140 | 140 | ||
| CGL25CA | 36 | 48 | 84 | 34960 | 43940 | 6,1 | 12,5 | 35 | 6,5 | 35 | 61 | 5 | 12 | M6 × 8 | M6 | 8 | 6 | 5,5 | 0,35 | 477 | 390 | 390 | 600 | 490 | 490 | ||
| CGL25HA | 36 | 48 | 101,4 | 40500 | 54080 | 6,1 | 12,5 | 35 | 6,5 | 50 | 78,4 | 5 | 12 | M6 × 8 | M6 | 8 | 6 | 5,5 | 0,46 | 554 | 546 | 546 | 740 | 730 | 730 | ||
| CGL30CA | 42 | 60 | 97,4 | 46000 | 55190 | 7 | 16 | 40 | 10 | 40 | 69 | 8,7 | 12 | M8 × 10 | M8 | 9,5 | 6,7 | 7 | 0,59 | 792 | 583 | 583 | 950 | 700 | 700 | ||
| CGL30HA | 42 | 60 | 119,9 | 58590 | 78180 | 7 | 16 | 40 | 10 | 60 | 91,5 | 8,7 | 12 | M8 × 10 | M8 | 9,5 | 6,7 | 7 | 0,78 | 1011 | 921 | 921 | 1350 | 1230 | 1230 | ||
| CGL35CA | 48 | 70 | 111,4 | 61170 | 79300 | 7,6 | 18 | 50 | 10 | 50 | 79 | 7 | 12 | M8 × 13 | M8 | 10,2 | 9 | 7 | 0,91 | 1334 | 841 | 841 | 1730 | 1090 | 1090 | ||
| CGL35HA | 48 | 70 | 135,8 | 77900 | 112340 | 7,6 | 18 | 50 | 10 | 72 | 103,4 | 7 | 12 | M8 × 13 | M8 | 10,2 | 9 | 7 | 1,2 | 1705 | 1400 | 1400 | 2460 | 2020 | 2020 | ||
| CGL45CA | 60 | 86 | 137,6 | 98430 | 112660 | 9,7 | 20,5 | 60 | 13 | 60 | 97,2 | 8,7 | 12,9 | M10 × 17 | M10 | 16 | 8,5 | 8,1 | 1,69 | 3037 | 2076 | 2076 | 3560 | 2350 | 2350 | ||
| CGL45HA | 60 | 86 | 174 | 125580 | 159600 | 9,7 | 20,5 | 60 | 13 | 80 | 133,6 | 8,7 | 12,9 | M10 × 17 | M10 | 16 | 8,5 | 8,1 | 2,13 | 2893 | 2549 | 2549 | 5050 | 4450 | 4450 | ||
| CGW15CC | 24 | 47 | 58,2 | 14700 | 19520 | 4,1 | 16 | 38 | 4,5 | 30 | 26 | 39,6 | 4,25 | 6 | M5 | 6 | 6,5 | 3,8 | 3,8 | 0,14 | 143 | 105 | 105 | 190 | 140 | 140 | |
| CGW20CC | 30 | 63 | 74,9 | 23700 | 30510 | 4,6 | 21,5 | 53 | 5 | 40 | 35 | 52,5 | 5,5 | 6 | M6 | 6,5 | 7,7 | 3,7 | 3,5 | 0,36 | 287 | 218 | 218 | 370 | 280 | 280 | |
| CGW25CC | 36 | 70 | 84 | 34960 | 43940 | 6,1 | 23,5 | 57 | 6,5 | 45 | 40 | 61 | 5 | 12 | M8 | 7 | 9,3 | 5,5 | 0,53 | 477 | 390 | 390 | 600 | 490 | 490 | ||
| CGW25HC | 36 | 70 | 104,6 | 40500 | 54080 | 6,1 | 23,5 | 57 | 6,5 | 45 | 40 | 78,6 | 5 | 12 | M8 | 7 | 9,3 | 6 | 5,5 | 0,68 | 554 | 546 | 546 | 740 | 730 | 730 | |
| CGW30CC | 42 | 90 | 97,4 | 46000 | 55190 | 7 | 31 | 72 | 9 | 52 | 44 | 69 | 8,7 | 12 | M10 | 10,5 | 12 | 6,7 | 7 | 0,9 | 792 | 583 | 583 | 950 | 700 | 700 | |
| CGW30HC | 42 | 90 | 118,9 | 58590 | 78180 | 7 | 31 | 72 | 9 | 52 | 44 | 92,3 | 8,7 | 12 | M10 | 10,5 | 12 | 6,7 | 7 | 1,19 | 1011 | 921 | 921 | 1350 | 1230 | 1230 | |
| CGW35CC | 48 | 100 | 111,4 | 61170 | 79300 | 7,6 | 33 | 82 | 9 | 62 | 52 | 79 | 7 | 12 | M10 | 10,1 | 13,1 | 9 | 7 | 1,37 | 1334 | 841 | 841 | 1730 | 1090 | 1090 | |
| CGW35HC | 48 | 100 | 137,4 | 77900 | 112340 | 7,6 | 33 | 82 | 9 | 62 | 52 | 105 | 7 | 12 | M10 | 10,1 | 13,1 | 9 | 7 | 1,79 | 1705 | 1400 | 1400 | 2460 | 2020 | 2020 | |
| CGW45CC | 60 | 120 | 137,8 | 103830 | 122040 | 9,7 | 37,5 | 100 | 10 | 80 | 60 | 97,8 | 8,7 | 12,9 | M12 | 15,1 | 15 | 8,5 | 8,1 | 2,45 | 3037 | 2076 | 2076 | 3570 | 2440 | 2440 | |
| CGW45HC | 60 | 120 | 172,3 | 124430 | 217200 | 9,7 | 37,5 | 100 | 10 | 80 | 60 | 132,3 | 8,7 | 12,9 | M12 | 15,1 | 15 | 8,5 | 8,1 | 3 | 2893 | 2549 | 2549 | 5050 | 4450 | 4450 |
