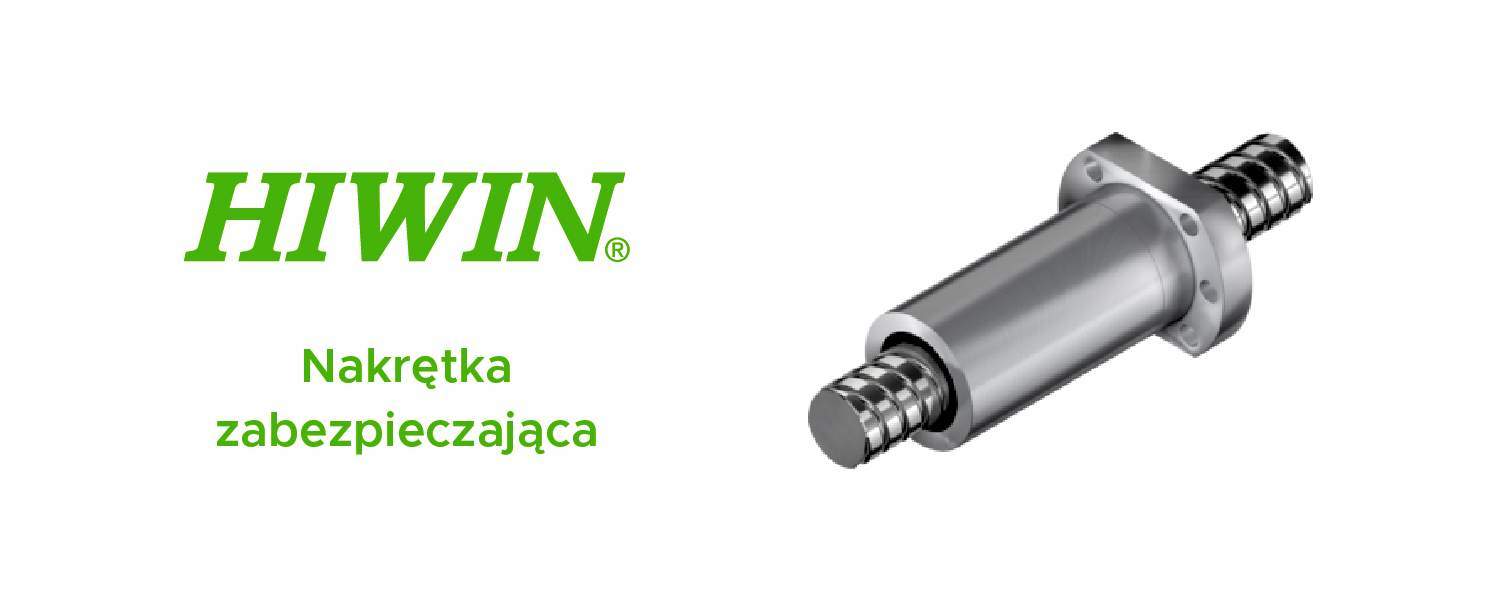

Nakrętka zabezpieczająca
Składa się z gwintu kulowego i zespołu zabezpieczającego. Nakrętka zabezpieczająca działa zasadniczo tak, jak zwykła nakrętka z gwintem kulowym. Jeśli luz osiowy zwiększy się wskutek zużycia, uszkodzenia lub utraty kulki, gwint zespołu zabezpieczającego zetknie się z gwintem kulowym. Złamanie nakrętki jest zatem niemożliwe. Normalne działanie zespołu jest zapewniona do luzu osiowego rzędu 0,4 mm. W ofercie mamy 6 typów nakrętek marki HIWIN.
Typ | Skok | ds | D | D1 | L | Cdyn | C0 | Luz osiowy | Mm |
---|---|---|---|---|---|---|---|---|---|
R32-10T4-SEM | 10 | 32 | 56 | 86 | 130 | 40900 | 63200 | 0,02 | 1,55 |
R40-10T4-SEM | 10 | 40 | 63 | 93 | 130 | 46800 | 82500 | 0,02 | 1,69 |
R40-20T2-SEM | 20 | 40 | 63 | 93 | 140 | 23800 | 36400 | 0,03 | 1,82 |
R50-10T5-SEM | 10 | 50 | 75 | 110 | 145 | 63900 | 133300 | 0,02 | 2,4 |
R63-20T4-SEM | 20 | 63 | 95 | 135 | 205 | 105000 | 250000 | 0,04 | 5,9 |
R80-20T5-SEM | 20 | 80 | 125 | 165 | 230 | 161500 | 398000 | 0,05 | 12,1 |
