Roboty modułowe

Projekt unijny Logo

Dlaczego roboty modułowe?

Elastyczne możliwości konfiguracji - lepsze dostosowanie do potrzeb aplikacji.​

Moduły można łączyć w różnych konfiguracjach, dostosowując układ kinematyczny do potrzeb aplikacji. Nie zawsze zastosowanie standardowego robota jest konieczne. Czasem do obsługi procesu wystarczą 3 lub 4 odpowiednio skonfigurowane osie.

Gotowy system pozycjonowania spełniający wszystkie normy CE

Moduły mogą być dostarczone jako gotowy układ kinematyczny wyposażony w pełny układ sterowania wraz z Teach Pendantem. Tak samo jak gotowy robot przemysłowy lub współpracujący stanowią w takim przypadku wydzielona część urządzenia spełniającą konieczne normy CE i normy bezpieczeństwa (wbudowany SAFETY PLC).

Szybkie uruchomienie

Gotowy system można łatwo i szybko zintegrować z pozostałymi elementami linii produkcyjnej. Program pracy robota tworzymy przy pomocy Teach Pendanta, co powoduje, że uruchomienie jest proste i nie wymaga znajomości skomplikowanych procedur programowania ruchu napędów.

Łatwa modernizacja lub przebudowa w przyszłości

Każdy z modułów stanowi osobne urządzenie, wewnątrz którego umieszczony jest silnik i przekładnia. Moduły mogą być wyposażone w hamulec, driver i inne akcesoria. Mogą być połączone z przygotowanym wcześniej układem sterowania. Takie podejście umożliwia przebudowę manipulatora i wykorzystanie poszczególnych członów w innych aplikacjach.

Współpraca z różnymi układami sterowania

Moduły mogą współpracować z dowolnym układem sterowania, który umożliwia komunikację przez protokół EtherCAT.

Dostosowane do standardów Przemysłu 4.0

Cyfrowe bliźniaki systemu modułów dostępne są w dostarczanym przez nas oprogramowaniu symulacyjnym SIMULTUS, w którym można poeksperymentować z różnym ich konfiguracjami. Program sterujący można tworzyć w symulacji a gotowy i przetestowany przekopiować do urządzenia. System współpracuje również z Systemem OmniMES służącym do monitoringu maszyn i zarządzania produkcją.

Budowa systemu modułowego

Budowa systemu modułowego

Wybór opcji robotów modułowych

Potrzebuję pojedyncze moduły

W naszej ofercie znajdują się szybciej dostępne moduły standardowe. Mogą być one dostosowane do Państwa aplikacji poprzez dobór różnych opcji ich wykonania.

Listę dostępnych opcji można sprawdzić na stronie z kodem oznaczenia. Poproś naszych specjalistów o pomoc w doborze modułów odpowiednich dla Twojej aplikacji.

Potrzebuję standardowy gotowy zestaw

Paleta naszych standardowych zestawów ciągle jest powiększana. Znajdują się w niej roboty od 2 do 6 osi z gotowym systemem sterowania i Teach Pendantem. Zestawy spełniają normy CE oraz są wyposażone w odpowiednie systemy bezpieczeństwa jak SafetyPLC.

Potrzebuję indywidualny zestaw

Dostarczamy gotowe do uruchomienia, spełniające normy bezpieczeństwa układy kinematyczne przygotowane według Państwa specyfikacji. Mogą być wyposażone w system sterowania oraz Teach Pendant.

W celu ustalenia szczegółów prosimy o kontakt z naszą pomocą techniczną.

Wybór opcji robotów modułowych

Budowa modułu obrotowego

Budowa modułu obrotowego

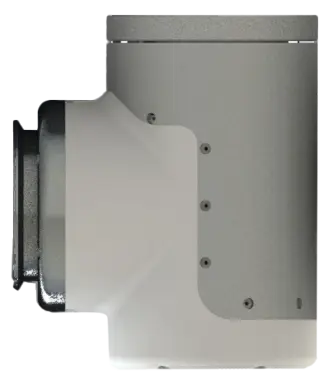

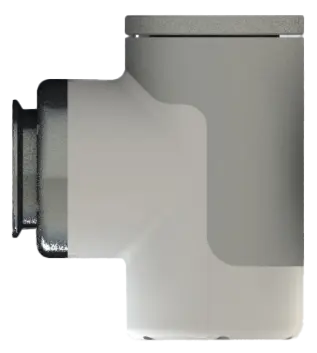

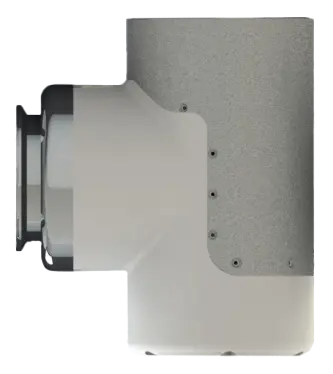

Specyfikacja - moduły obrotowe 1-osiowe

Moduły obrotowe 1-osiowe - modele podstawowe i parametry techniczne

Moduły obrotowe 1-osiowe
Moduły obrotowe 1-osiowe

W tabeli przedstawiono parametry modułów standardowych MR-R1~MR-R9. Dostępne są również moduły z innymi parametrami (patrz tabela KOD OZNACZENIA). Prosimy o kontakt z naszą pomocą techniczno-handlową w sprawie szczegółów i dostępności opcji.

Moduły obrotoweMR-R1MR-R2MR-R3MR-R4MR-R5MR-R6MR-R7MR-R8MR-R9
Obudowa S 110S 110S 110S 115S 130S 130S 130S 130S 169
Przełożenie przekładni50801005801205080120
Moment znamionowy [Nm]14,523,2293352,879,25486,4129,6
Prędkość obrotowa znamionowa [°/s]420260216316198132415259173
Prędkość obrotowa max [°/s]420260216420265175420263175

Specyfikacja - moduł obrotowy 2-osiowy (kiść)

Moduł obrotowy 3-osiowy (kiść)
Moduł obrotowy 2-osiowy (kiść)
Moduł obrotowy 2-osiowy (kiść)
Moduł obrotowy 2-osiowy (kiść)
Kiść K1Kiść K2Kiść K3
oś 1oś 2oś 1oś 2oś 1oś 2
Moment znamionowy [Nm]13,3821,2812,826,616
Prędkość obrotowa znamionowa [o/s]216360135225108180
Prędkość obrotowa max [o/s]432540270337,5216270
Moc silnika [W]100501005010050
Przełożenie przekładni [-]50508080100100
Zakres ruchu [deg]+/- 90no limit+/- 90no limit+/- 90no limit

Położenie i typ flansz montażowych

Opcja położenia i typu flansz montażowych

W zależności od budowy łańcucha kinematycznego moduły mogą mieć flaszę montażową (kolor zielony) zamontowaną w linii z osią wirnika (typ F0) lub pod kątem 90 stopni (typ F90). Flansza może być standardowa lub wykonania na zamówienia użytkownika.

Położenie drivera silnika serwo

Położenie drivera silnika serwo

Niezależnie od położenia i typu flanszy montażowej można wybrać położenie drivera silnika serwo. Opcjonalnie moduł może nie mieć zamontowanego drivera wewnątrz obudowy. W takim przypadku driver musi się znajdować na zewnątrz modułu.

Przykładowe opcje położenia przewodów

Opcja położenia przewodów

W przypadku, gdy moduł stanowi środek łańcucha kinematycznego, to przewody (wejściowe i wyjściowe) mogą być wyprowadzone od strony flanszy montażowej oraz wyjściowej. Jeżeli do danego modułu nie są dołączone kolejne to przewody wejściowe mogą również być wyprowadzone tylko od strony flanszy montażowej. Przewody mogą również być wyprowadzone z dekli. Pozostałe opcje prowadzenia przewodów wg tabeli kodów oznaczeń. Prosimy o kontakt z naszą obsługa techniczno-handlową w sprawie szczegółów i dostępności opcji.

Pilot (Tech Pendant) robota modułowego

TeachPendant

Teach Pendant

Teach Pendant służy do programowania ruchów robota (manipulatora). Można przy jego użyciu stworzyć zarówno prosty jak i bardzo zaawansowany program ruchu robota. Tak jak w przypadku standardowych robotów pozwala na zapamiętanie pozycji oraz utworzenie programu ruchów między zapamiętanymi punktami wraz z warunkami przejścia. Pozwala również sterować robotem w trybie manualnym. Programowanie jest intuicyjne i nie wymaga zaawansowanej wiedzy programistycznej.

Kod QR - Simultus

Chcesz przetestować to urządzanie w 3D?

 Pobierz cyfrowego bliźniaka TeachPendanta z przykładowym robotem modułowym

Sterownik robota modułowego

Sterownik

Gotowy sterownik spełnia wszystkie wymogi bez- pieczeństwa związane z robotami (między innymi wbudowany sterownik SAFETY PLC). Wbudowane we/wy cyfrowe. Protokół EtherCAT.

Złącza:

– Ethernet

– USB

– gniazdo robota modułowego

– gniazdo Teach Pendanta

– zasilanie 230V

– wejścia/wyjścia cyfrowe (DI/DO)

– wejścia/wyjścia analogowe (AI/AO)

Przyciski i przełączniki:

– E-Stop

– przełącznik AUTO/MANUAL (kluczyk)

– główny przełącznik zasilania ON/OFF

– przyciski START/STOP, POWER ON/OFF

Simultus - Program narzędziowy 3D

Bezpłatne oprogramowanie na komputerze PC umożliwia testowanie systemu w wirtualnej wersji w 3D bez konieczności zakupu sprzętu (cyfrowy bliźniak). Import brył 3D z programów CAD umożliwia testowanie własnego stanowiska produkcyjnego. Zaawansowane oprogramowanie umożliwia symulacje z wykorzystaniem fizyki ciała stałego.

Kod QR - Simultus

Chcesz przetestować to urządzanie w 3D?

 Pobierz cyfrowego bliźniaka TeachPendanta z przykładowym robotem modułowym

Roboty modułowe

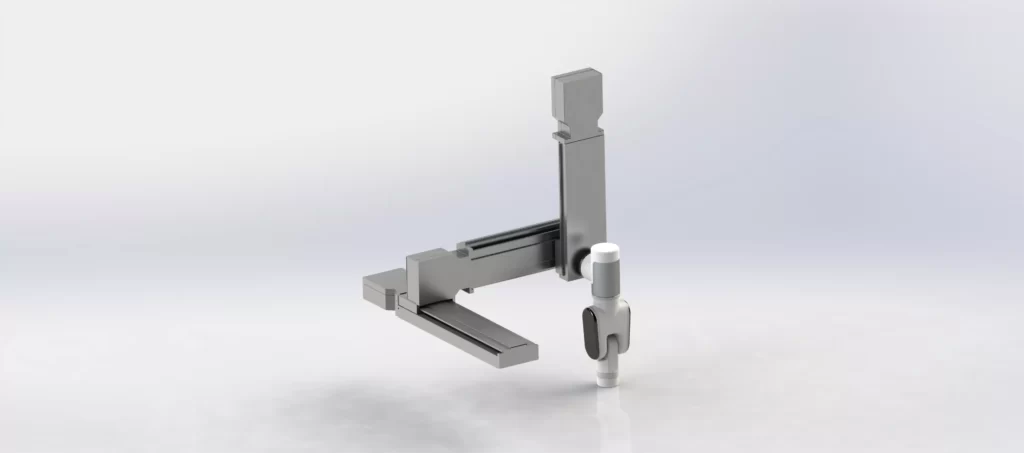

Zmontowane układy kinematyczne na indywidualne zamówienie

Projektujemy, wykonujemy i dostarczamy gotowe do uruchomienia, spełniające normy bezpieczeństwa dostosowane do aplikacji układy kinematyczne według specyfikacji klienta. W celu ustalenia szczegółów prosimy o kontakt z naszymi doradcami techniczo-handlowymi.

Roboty modułowe
Roboty modułowe
Roboty modułowe

Kody oznaczeń - moduły obrotowe

*1 – wyróżnik modelu standardowego od 1 do 9, dla innych opcji wpisać ‚0’

*2 – tabela możliwych przełożeń dla określonej wiekości obudowy Sxxx po prawej

*3 – Multiturn Absolut Encoder 65536 ppr

Kody oznaczeń - moduły obrotowe

Rysunek gabarytowy - MR-R-F1/0-S110

MR-R-F1/0-S110
Serwo driver positionDBDS
a1 [mm]10344
b [mm]112145
b1 [mm]835

Rysunek gabarytowy - MR-R-F1/90-S110

MR-R-F1/90-S110
Serwo driver positionDBDS
a1 [mm]8828
b [mm] 112145
b1 [mm2350

Rysunek gabarytowy - MR-R-F1/0-S115

MR-R-F1/0-S115
Serwo driver positionDBDS
a1 [mm]10845
b [mm117147,5
b1 [mm]855
Rysunek gabarytowy - MR-R-F1/0-S115​

Rysunek gabarytowy - MR-R-F1/90-S115

MR-R-F1/90-S115
Serwo driver positionDBDS
a1 [mm9530
b [mm]117147,5
b1 [mm]2355
Rysunek gabarytowy - MR-R-F1/0-S115​

Rysunek gabarytowy - MR-R-F1/0-S130

MR-R-F1/0-S130
Serwo driver positionDBDS
a1 [mm]8832
b [mm]132155
b1 [mm]845
Rysunek gabarytowy - MR-R-F1/0-S13

Rysunek gabarytowy - MR-R-F1/90-S130

MR-R-F1/90-S130
Serwo driver positionDBDS
a1 [mm]7518
b [mm]132155
b1 [mm]2360
Rysunek gabarytowy - MR-R-F1/0-S13

Rysunek gabarytowy - MR-R-F1/0-S169

MR-R-F1/0-S169
Serwo driver positionDBDS
a1 [mm]9028
b [mm]171189,5
b1 [mm]835
Rysunek gabarytowy - MR-R-F1/0-S169

Rysunek gabarytowy - MR-R-F1/90-S169

MR-R-F1/90-S169
Serwo driver positionDBDS
a1 [mm]7518
b [mm]171189,5
b1 [mm]2332
Rysunek gabarytowy - MR-R-F1/90-S169​

Rysunek gabarytowy - kiść K1

Rysunek gabarytowy - kiść K1
