Seria MG – szyny profilowe o miniaturowej konstrukcji
Szyny dedykowane do najbardziej kompaktowych zastosowań. Prowadnica z szyną profilową HIWIN serii MG jest oparta na sprawdzonej technologii HIWIN. Gotycki profil bieżni przenosi obciążenia we wszystkich kierunkach i jest szczególnie sztywny oraz dokładny. Dzięki kompaktowej i lekkiej konstrukcji jest on przeznaczony szczególnie do zastosowania w niewielkich urządzeniach. Prowadnica z szyną profilową seria MG jest dostępna w wersji wąskiej, wyjątkowo kompaktowej (MGN) oraz w wersji szerokiej, odpornej na działanie momentu obrotowego (MGW).

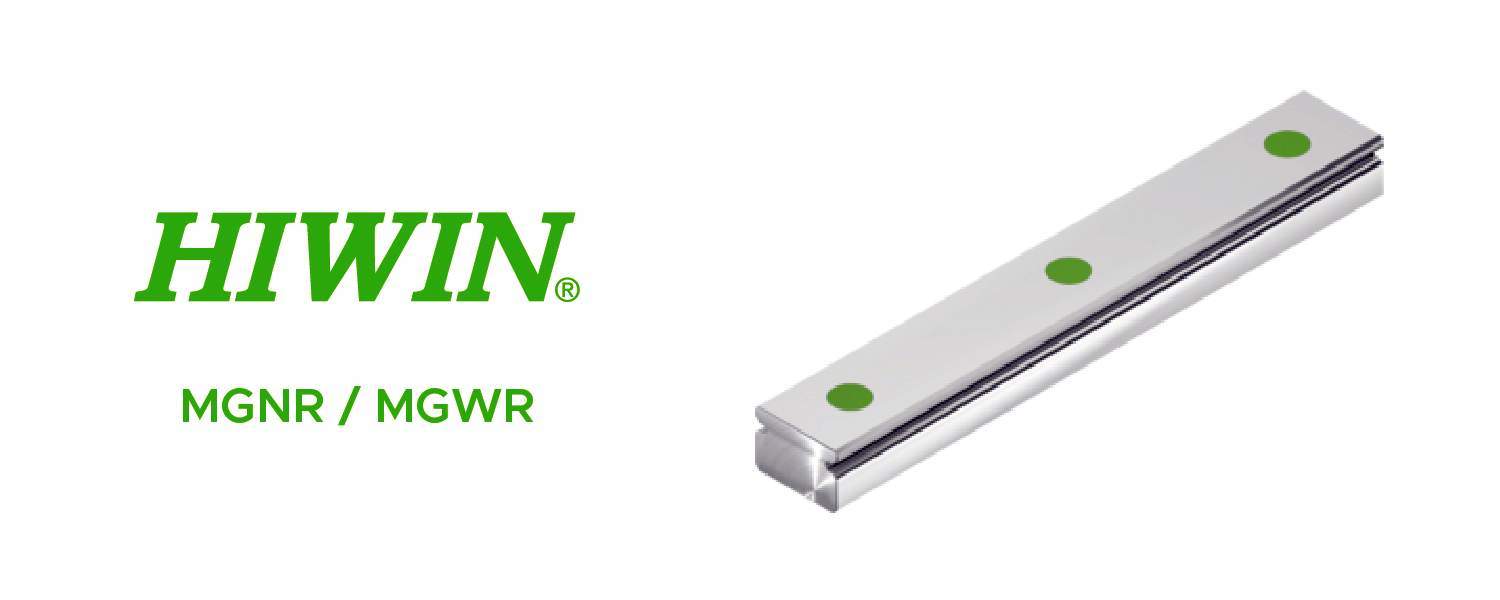

MGNR
– kompaktowe wykonanie
MGWR
– szeroka, sztywna konstrukcja

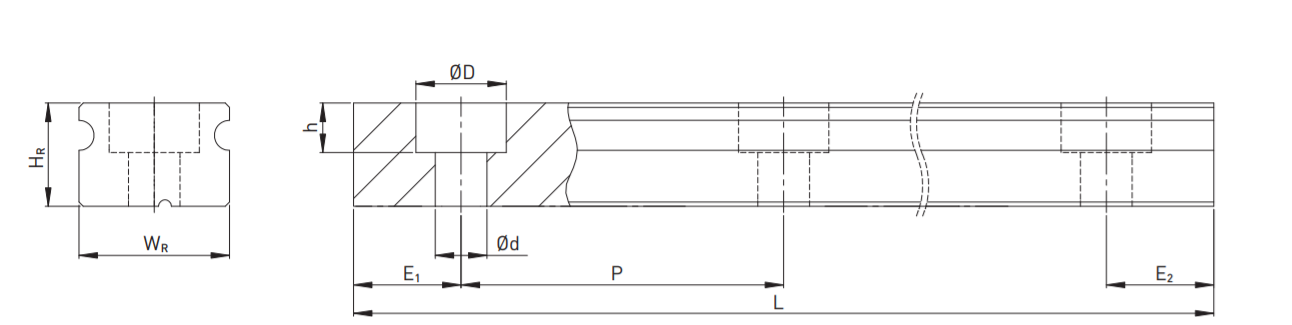

Wymiary szyny profilowej MGN-R

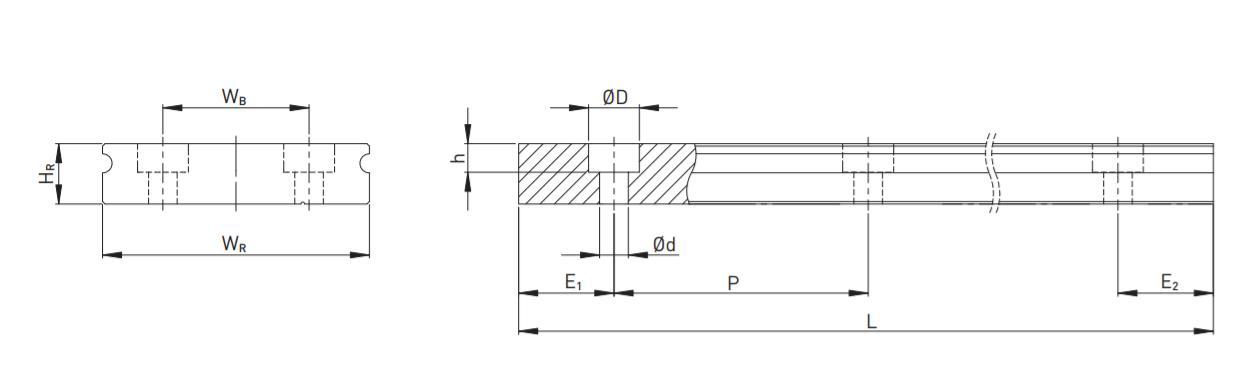

Wymiary szyny profilowej MGW-R

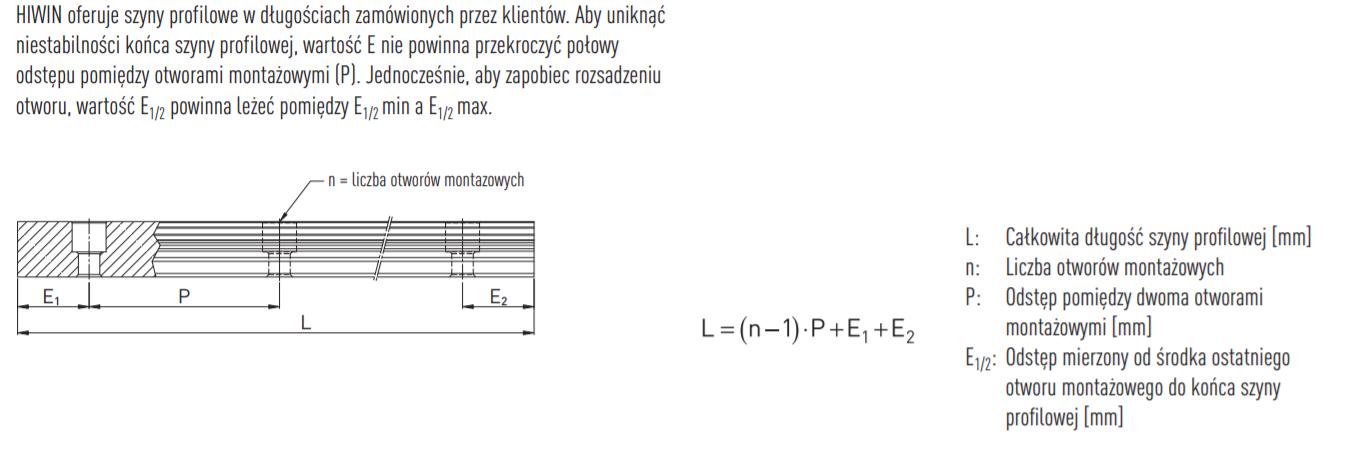

Obliczanie długości szyny profilowej
| Typ | WR | HR | P | Maks. długość | D | h | d | Min. długość | Maks. długość E1 = E2 | E1/2 min | E1/2 max | Waga |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MGNR05R | 5 | 3,6 | 15 | 250 | 3,6 | 0,8 | 2,4 | 38 | 225 | 4 | 11 | 0,15 |
| MGNR07R | 7 | 4,8 | 15 | 600 | 4,2 | 2,3 | 2,4 | 40 | 585 | 5 | 12 | 0,22 |
| MGNR09R | 9 | 6,5 | 20 | 1200 | 6 | 3,5 | 3,5 | 50 | 1180 | 5 | 15 | 0,38 |
| MGNR12R | 12 | 8 | 25 | 2000 | 6 | 4,5 | 3,5 | 60 | 1975 | 5 | 20 | 0,65 |
| MGNR15R | 15 | 10 | 40 | 2000 | 6 | 4,5 | 3,5 | 92 | 1960 | 6 | 34 | 1,06 |
| MGWR05R | 10 | 4 | 20 | 250 | 5,5 | 1,6 | 3 | 48 | 220 | 4 | 11 | 0,34 |
| MGWR07R | 14 | 5,2 | 30 | 600 | 6 | 3,2 | 3,5 | 72 | 570 | 6 | 24 | 0,51 |
| MGWR09R | 18 | 7 | 30 | 2000 | 6 | 4,5 | 3,5 | 72 | 1950 | 6 | 24 | 0,91 |
| MGWR12R | 24 | 8,5 | 40 | 2000 | 8 | 4,5 | 4,5 | 96 | 1960 | 8 | 32 | 1,49 |
| MGWR15R | 42 | 9,5 | 40 | 2000 | 8 | 4,5 | 4,5 | 96 | 1960 | 8 | 32 | 2,86 |
