Seria standard

przekładnia planetarna

Przekładnia planetarna seria standard to:

  • 5 rozmiarów kołnierza 42-115 mm, do aplikacji ogólnych zastosowań
  • niskie wartości luzu
  • przełożenia do 1000:1
  • niezawodna, wydajna i atrakcyjnie cenowo seria

przekładnia planetarna - seria PAC

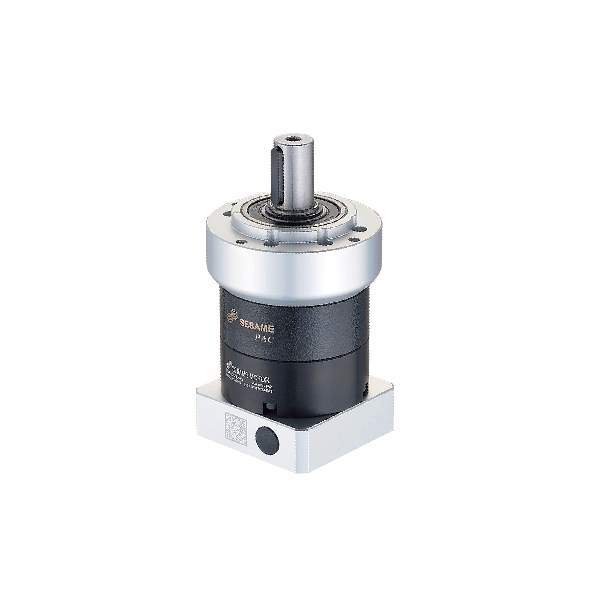

Seria PAC

Okrągły kołnierz montażowy serii PAC Standard, o wymiarach do 120 mm. Oferuje ekonomiczną alternatywę przy zadowalającym momencie obrotowym, cichej pracy i luzem już od <6 arcmin. Dla ogólnych zastosowań redukujących prędkość obrotową.

Specyfikacja:

  • rozmiar kołnierza (mm): 50, 70, 90, 120
  • przełożenie: 3-100:1
  • nominalna prędkość wejściowa (rpm): 2500-4000
  • maksymalna prędkość wejściowa (rpm): 5000-8000
  • luz (arcmin): 6-9 jednostopniowa, 8-12 dwustopniowa
  • głośność pracy (dBA/1m): 61-67
  • stopień ochrony: IP65
  • smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

Zalety:

  • wał wyjściowy, średnica od 13 mm do 32 mm.
  • zakres momentu obrotowego: od 8 Nm do 260 Nm.
  • wysoka sprawność i cicha praca
  • szeroki zakres przełożeń: 6 jednostopniowych, 12 dwustopniowych przełożeń.
  • łożyska wyjściowe zapewniają obciążalność promieniową aż do 4200 N, a osiową do 2600 N.
  • kwadratowy kołnierz dla serwomechanizmu i silnika krokowego: mieści się w zakresie od 40 mm do 130 mm, z dostępnymi opcjonalnymi rozmiarami.

przekładnia planetarna - seria PAE

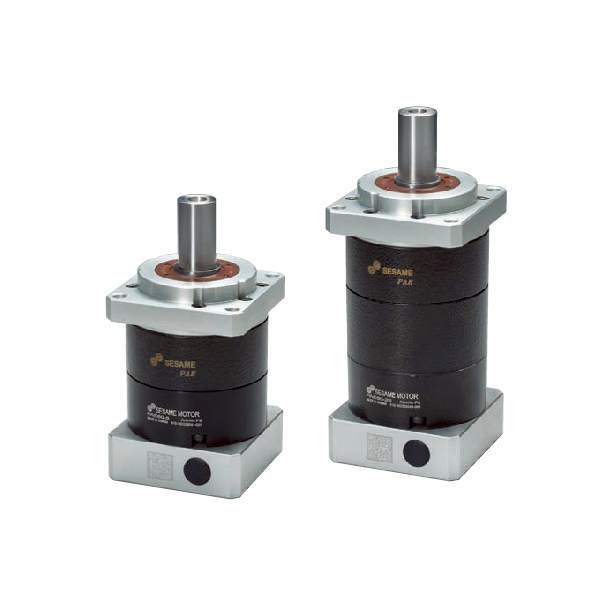

Seria PAE

Seria przekładni planetarnej PAE, w obudowie prostej o wymiarach do 115 mm oferuje ekonomiczną alternatywę, cichą pracę z luzem już od <6 arcmin. Dla ogólnych zastosowań redukujących prędkość obrotową.

Specyfikacja:

  • rozmiar kołnierza (mm): 42, 60, 90, 115
  • przełożenie: 3-100:1
  • nominalna prędkość wejściowa (rpm): 2500-4000
  • maksymalna prędkość wejściowa (rpm): 5000-8000
  • luz (arcmin): 6-9 jednostopniowa, 8-12 dwustopniowa
  • głośność pracy (dBA/1m): 61-67
  • stopień ochrony: IP65
  • smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

Zalety:

  • wał wyjściowy, średnica od 13 mm do 32 mm.
  • zakres momentu obrotowego od 8 Nm do 260 Nm.
  • wysoka sprawność i cicha praca
  • szeroki zakres przełożeń: 6 jednostopniowych, 12 dwustopniowych przełożeń.
  • łożyska wyjściowe zapewniają obciążalność promieniową aż do 4200 N, a osiową do 2600 N.
  • kwadratowy kołnierz dla serwomechanizmu i silnika krokowego: mieści się w zakresie od 40 mm do 130 mm, z dostępnymi opcjonalnymi rozmiarami.

przekładnia planetarna - seria PAN

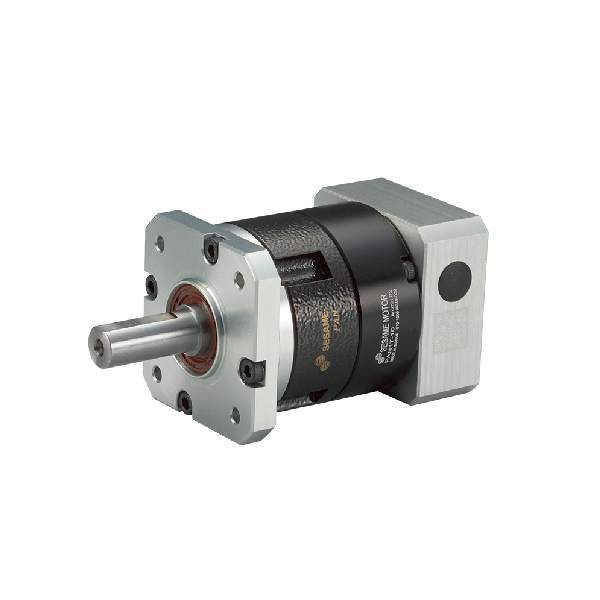

Seria PAN (NEMA)

Przekładnia planetarna Sesame serii PAN są wyposażone w kołnierz wyjściowy NEMA z wałem metrycznym, co zapewnia wiele możliwości zastosowań dla obecnych aplikacji sterowania ruchem serwo i krokowym. Przekładnie są dostępne dla większości standardów przemysłowych w wersjach od jedno- do trzystopniowych z przełożeniami od 3:1 do 1000:1, z luzem mniejszym <6 arcmin. Adaptery do większości silników serwo i krokowych.

Specyfikacja:

  • rozmiar kołnierza: 17, 23, 34, 42, 56
  • przełożenie: 3-1000:1
  • nominalna prędkość wejściowa (rpm): 2500-4000
  • maksymalna prędkość wejściowa (rpm): 5000-6000
  • luz (arcmin): 6-9 jednostopniowa, 8-12 dwustopniowa, 12-15 trzystopniowa
  • głośność pracy (dBA/1m): 60-67
  • stopień ochrony: IP65
  • smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

przekładnia planetarna - seria PNS

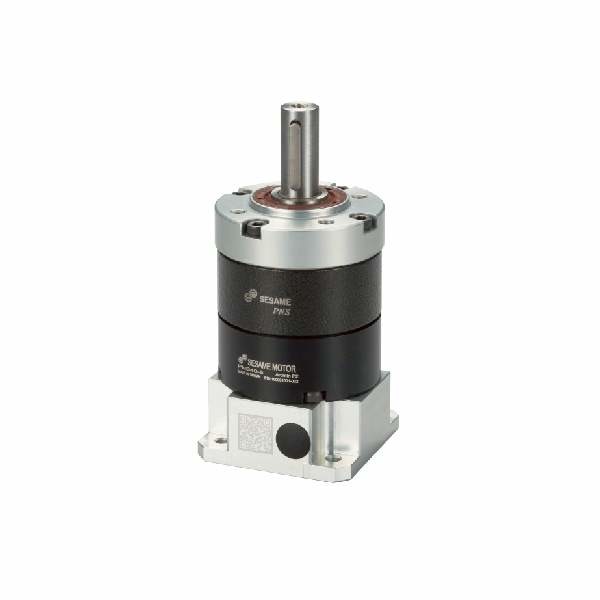

Seria PNS

Seria przekładni PNS z okrągłym kołnierzem montażowym. Wysoki moment obrotowy, cicha praca z luzem <5 arcmin. Maksymalny stosunek 1000:1.

Specyfikacja:

  • rozmiar kołnierza (mm): 40, 60, 80, 120, 160
  • przełożenie: 3-1000:1
  • nominalna prędkość wejściowa (rpm): 2500-4000
  • maksymalna prędkość wejściowa (rpm): 4000-6000
  • luz (arcmin): 5-9 jednostopniowa, 7-12 dwustopniowa, 10-15 trzystopniowa
  • głośność pracy (dBA/1m): 60-68
  • stopień ochrony: IP65
  • smarowanie I konserwacja: Przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

Zalety:

  • wał wyjściowy, średnica od 10 mm do 40 mm
  • zakres momentu obrotowego: od 8 Nm do 490 Nm
  • wysoka sprawność i cicha praca
  • szeroki wachlarz przełożeń: 6 jednostopniowych, 10 dwustopniowych i do 9 trzystopniowych przełożeń
  • łożyska wyjściowe zapewniają obciążalność promieniową aż do 6720 N, a osiową do 4200 N.
  • kwadratowe kołnierze dla serwomechanizmu i silnika krokowego: mieści się w zakresie od 40 mm do 140 mm, z opcjonalnymi rozmiarami

przekładnia planetarna - seria PEE

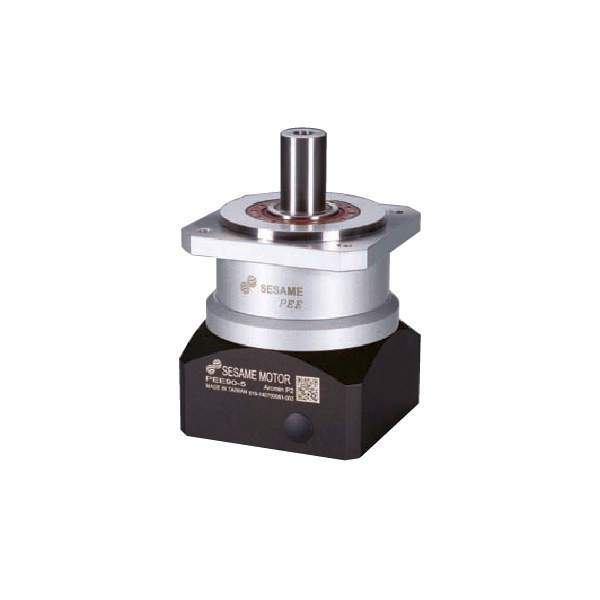

Seria PEE

Przekładnia planetarna serii PEE jest gotowa do większości zastosowań przemysłowych i ogólnych aplikacji sterowania ruchem serwomotorów. Oferuje 6 rozmiarów do wyboru o kwadratowy kołnierz montażowy o wielkości do 180 mm. Wysoki moment obrotowy, cicha praca z luzem już od < 7 arcmin. Przełożenia od 3:1 do 100:1.

Specyfikacja:

  • rozmiar kołnierza (mm): 50, 70, 90, 120, 142, 180
  • przełożenie: 3-100:1
  • nominalna prędkość wejściowa (rpm): 2000-3000
  • maksymalna prędkość wejściowa (rpm): 4000-6000
  • luz (arcmin): 7-12 jednostopniowa, 9-15 dwustopniowa
  • głośność pracy (dBA/1m): 65-75
  • stopień ochrony: IP65
  • smarowanie i konserwacja: przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

Zalety:

  • konfiguracja rzędowa z wałem wyjściowym o średnicy od 13 mm do 75 mm
  • zakres obciążalności momentu obrotowego: 10 Nm do 1151 Nm
  • wysoka sprawność i cicha praca
  • szeroki zakres przełożeń: 5 przełożeń jednostopniowych i do 9 przełożeń dwustopniowych
  • łożyska wyjściowe osiągają obciążalność promieniową do 7260 N, a osiową do 5550 N.
  • kwadratowy kołnierz dla serwomechanizmu i silnika krokowego: mieści się w przedziale od 50 mm do 180 mm, z opcjonalnymi rozmiarami

seria PEC

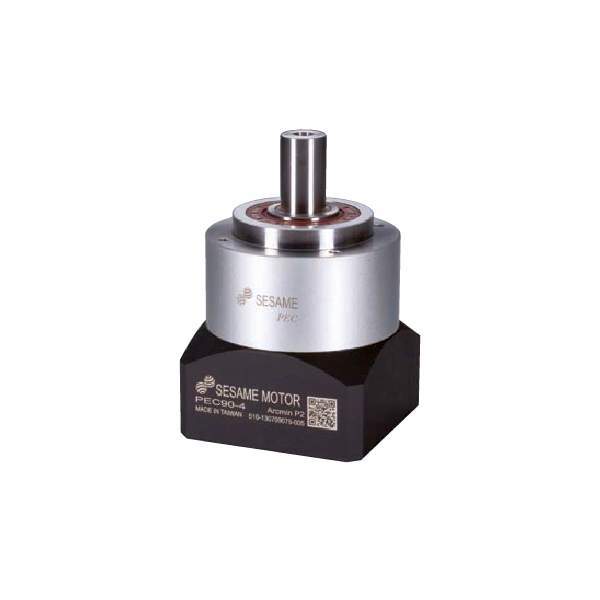

Seria PEC

Przekładnia planetarna serii PEE jest gotowa do większości zastosowań przemysłowych i ogólnych aplikacji sterowania ruchem serwomotorów. W ofercie do wyboru 6 rozmiarów o okrągłym kołnierzu montażowym do wielkości kołnierza 205 mm. Wysoki moment obrotowy, cicha praca z luzem już od < 7 arcmin. Przełożenia od 3:1 do 100:1.

Specyfikacja:

  • rozmiar kołnierza (mm): 50, 70, 90, 120, 155, 205
  • przełożenie: 3-100:1
  • nominalna prędkość wejściowa (rpm): 2000-3000
  • maksymalna prędkość wejściowa (rpm): 4000-6000
  • luz (arcmin): 7-12 jednostopniowa, 9-15 dwustopniowa
  • głośność pracy (dBA/1m): 65-75
  • stopień ochrony: IP65
  • smarowanie i konserwacja: Przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

Zalety:

  • konfiguracja rzędowa z wałem wyjściowym o średnicy od 13 mm do 75 mm
  • zakres obciążalności momentu obrotowego: 10 Nm do 1151 Nm
  • wysoka sprawność i cicha praca
  • szeroki zakres przełożeń: 5 przełożeń jednostopniowych i do 9 przełożeń dwustopniowych
  • łożyska wyjściowe osiągają obciążalność promieniową do 7260 N, a osiową do 5550 N.
  • okrągły kołnierz dla serwosilnika lub silnika krokowego: mieści się w przedziale od 50 mm do 205 mm, z opcjonalnymi rozmiarami

seria PGS


Seria PGS

Przekładnia planetarna serii PGS zapewnia doskonały stosunek pomiędzy jakością, a ceną. Jednoczęściowy wał wyjściowy oraz nowo zaprojektowany profil przekładni zapewniają wyższy wyjściowy moment obrotowy, precyzję i niższy poziom hałasu. Do budowy przekładni wykorzystuje się wysokiej jakości komponenty, aby stworzyć zwartą i sztywną jednostkę z niskim luzem i z bezobsługową pracą. Adaptery do wszystkich serwomotorów.

Specyfikacja:

  • rozmiar kołnierza (mm): 42, 60, 90, 115
  • przełożenie: 3-100:1
  • nominalna prędkość wejściowa (rpm): 2500-4000
  • maksymalna prędkość wejściowa (rpm): 5000-8000
  • luz (arcmin): 6-9 jednostopniowa, 8-12 dwustopniowa
  • głośność pracy (dBA/1m): 61-67
  • stopień ochrony: IP65
  • smarowanie i konserwacja: Przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania

Zalety:

  • zakres obciążalności momentu obrotowego: 8 Nm do 250 Nm
  • wysoka sprawność i niski poziom hałasu
  • szeroki zakres przełożeń: 6 przełożeń jednostopniowych i do 9 przełożeń dwustopniowych
  • łożyska wyjściowe osiągają obciążalność promieniową do 4600 N, a osiową do 2950 N
  • smarowanie i konserwacja: Przekładnia bezobsługowa, smar syntetyczny na dożywotni okres użytkowania
  • adaptery do wszystkich serwomotorów
