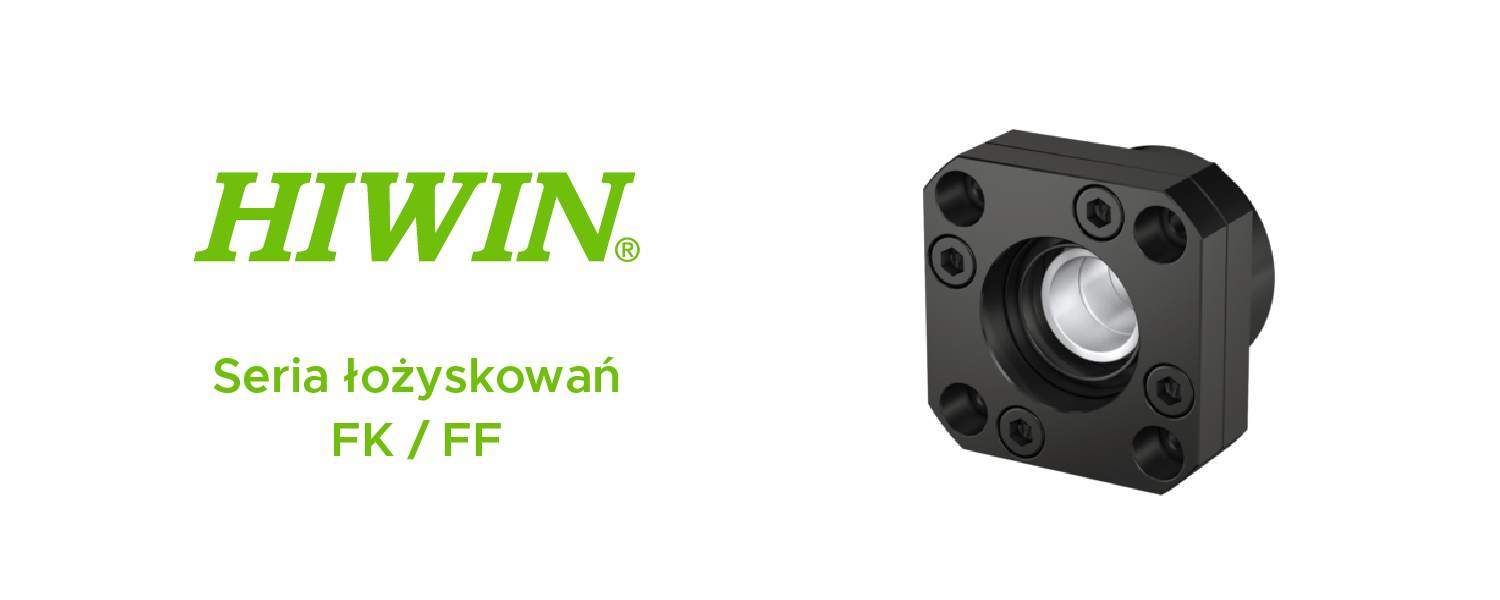

Kompaktowe łożyska kołnierzowe marki HIWIN do wrzecion o średnicy znamionowej od 12 do 40 milimetrów.
FK
Łożyska stałe do przyjmowania sił osiowych i promieniowych.
FF
Łożyska przesuwne do przyjmowania sił promieniowych.
| Typ | Średnica znamionowa | d | L | F | E | D | A | PCD | B | L1 | T1 | L2 | T2 | H | X | Y | Z | T | Typ łożyska | Pierścień osadczy sprężynujący DIN 471 | Cdyn | C0_axial | Fmax_axial | Dopuszczalna prędkość obrotowa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK08 | 12 | 8 | 23 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 8 | 5 | 9 | 3,4 | 6,5 | 4 | 14 | 708 | 2800 | 4800 | 1000 | 40000 | |
| FK10 | 16 | 10 | 27 | 17 | 29,5 | 34 | 52 | 42 | 42 | 7,5 | 5 | 8,5 | 6 | 10 | 4,5 | 8 | 5 | 16 | 7000A P0 | 5200 | 8800 | 1900 | 24000 | |
| FK12 | 16 | 12 | 27 | 17 | 29,5 | 36 | 54 | 44 | 44 | 7,5 | 5 | 8,5 | 6 | 10 | 4,5 | 8 | 5 | 19 | 7001A P0 | 6000 | 9400 | 2200 | 22000 | |
| FK15 | 20 | 15 | 32 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 12 | 8 | 15 | 5,5 | 9,5 | 6 | 22 | 7002A P0 | 6900 | 10000 | 2400 | 19000 | |
| FK20 | 25 | 20 | 52 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 12 | 14 | 22 | 6,6 | 11 | 10 | 30 | 7204B P0 | 15300 | 21600 | 6800 | 9500 | |
| FK25 | 32 | 25 | 57 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 20 | 17 | 27 | 9 | 15 | 13 | 35 | 7205B P0 | 19000 | 24000 | 8100 | 8500 | |
| FK30 | 40 | 30 | 62 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 17 | 18 | 30 | 11 | 17,5 | 15 | 40 | 7206B P0 | 27000 | 33500 | 10600 | 7100 | |
| FF10 | 16 | 8 | 12 | 5 | 28 | 43 | 35 | 35 | 7 | 3,4 | 6,5 | 4 | 608ZZ | S 08 | ||||||||||
| FF12 | 16 | 10 | 15 | 8 | 34 | 52 | 42 | 42 | 7 | 4,5 | 8 | 4 | 6000ZZ | S 10 | ||||||||||
| FF15 | 20 | 15 | 17 | 8 | 40 | 63 | 52 | 50 | 9 | 5,5 | 9,5 | 5,5 | 6002ZZ | S 15 | ||||||||||
| FF20 | 25 | 20 | 20 | 9 | 57 | 85 | 68 | 70 | 11 | 6,6 | 11 | 6,5 | 6204ZZ | S 20 | ||||||||||
| FF25 | 32 | 25 | 24 | 10 | 63 | 98 | 79 | 80 | 14 | 9 | 14 | 8,5 | 6205ZZ | S 25 | ||||||||||
| FF30 | 40 | 30 | 27 | 9 | 75 | 117 | 93 | 95 | 18 | 11 | 17 | 11 | 6206ZZ | S 30 |
