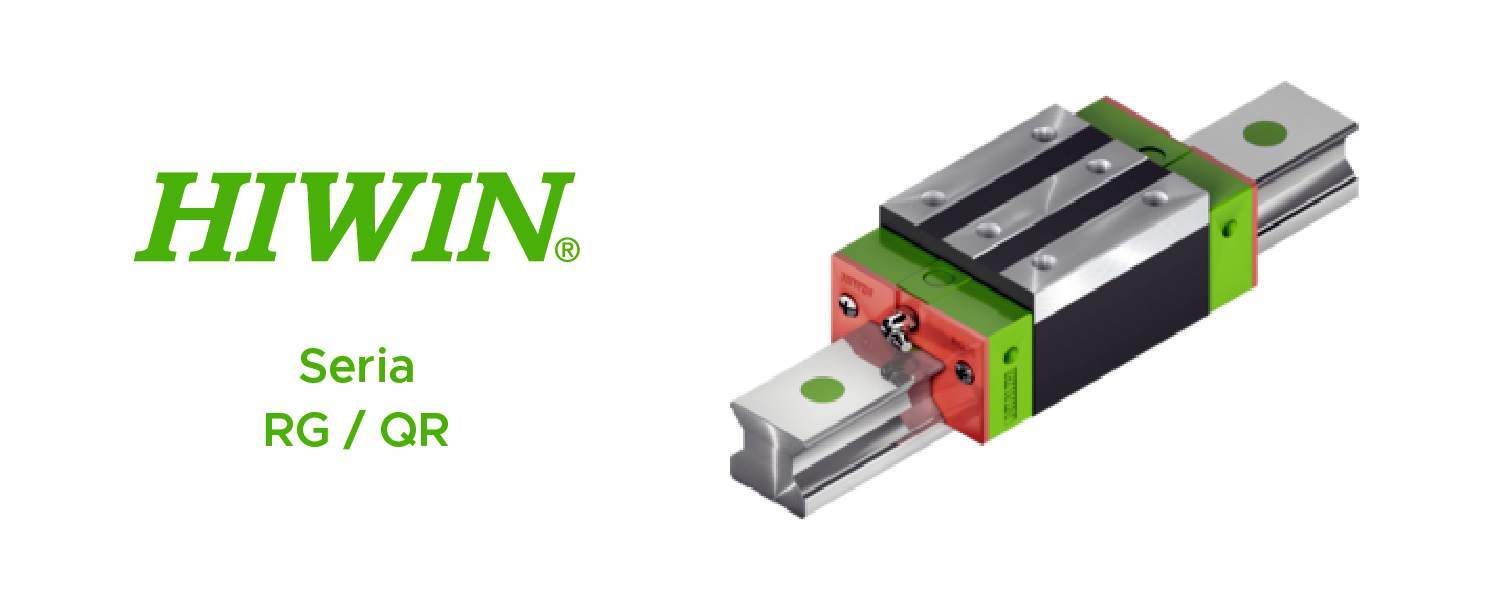

Seria RG / QR

Wózek liniowy – seria RG

Prowadnica rolkowa do zastosowań w trudnych warunkach pracy z najwyższymi wymaganiami dotyczącymi nośności i odporności na moment obrotowy. W prowadnicach z szyną profilową HIWIN serii RG jako elementy toczne stosowane są rolki zamiast kulek. Prowadnice serii RG to innowacyjne rozwiązanie, w którym jako element toczony użyto specjalne wałeczki zamiast kulek. Wózek liniowy seria RG charakteryzuje się dużą sztywnością i bardzo wysoką nośnością. Warto podkreślić, że prowadnice posiadają większą nośność przy mniejszej wielkości, w porównaniu do prowadnic tradycyjnych z obiegiem kulkowym.

Liniowa powierzchnia styku, która powstała dzięki zastosowaniu wałeczków doprowadziła do redukcji odkształceń oraz zwiększyła trwałość. Tym samym zapewniona została duża sztywność prowadnicy oraz nośność we wszystkich czterech kierunkach obciążenia. To wszystko spowodowało, że te prowadnice liniowe znajdują swoje zastosowanie w produkcji wymagającej wysokiej precyzji.

Prowadnica z szyną profilową serii RG może przenosić obciążenia we wszystkich czterech kierunkach, gwarantując  powstanie bardzo bezpiecznego i funkcjonalnego układu mechanicznego. Co więcej, zastosowane zostały zabezpieczone poprzez specjalne listwy mocujące, co gwarantuje utrzymanie ich w odpowiedniej pozycji podczas demontażu wózka. Warto także wspomnieć o użyciu kilku wersji uszczelek, dzięki którym prowadnica jest odporna na pył i szkodliwe substancje występujące w maszynach i urządzeniach. Ta seria prowadnic stosowana jest tam, gdzie początkowe naprężenia podczas pracy są wysokie. Nie wymaga użycia dużej ilości siły w celu wprowadzenia w ruch liniowy, osiąga niskie siły przesuwania również przy wysokim naprężeniu wstępnym

Wózek liniowy – seria QR

Modele serii QR posiadają wszystkie zalety serii RG. Wyróżnia ją fakt zastosowania technologii SyncMotion – technologii łańcuszka kulkowego. To za sprawą kontrolowanego ruchu kulek w zdefiniowanych odstępach, mogą pochwalić się lepszymi właściwościami jezdnym. Prowadnice dodatkowo charakteryzują się wyższymi dopuszczalnymi prędkościami przesuwu, wydłużonymi okresami smarowania i zredukowanym hałasem pracy.

RGH/QRH

Wózek blokowy wysoki. Do zamocowania konstrukcji przyłączeniowej klienta od góry.

RGW/QRW

Wózek liniowy z kołnierzem. Do zamocowania konstrukcji przyłączeniowej klienta od góry lub od dołu.

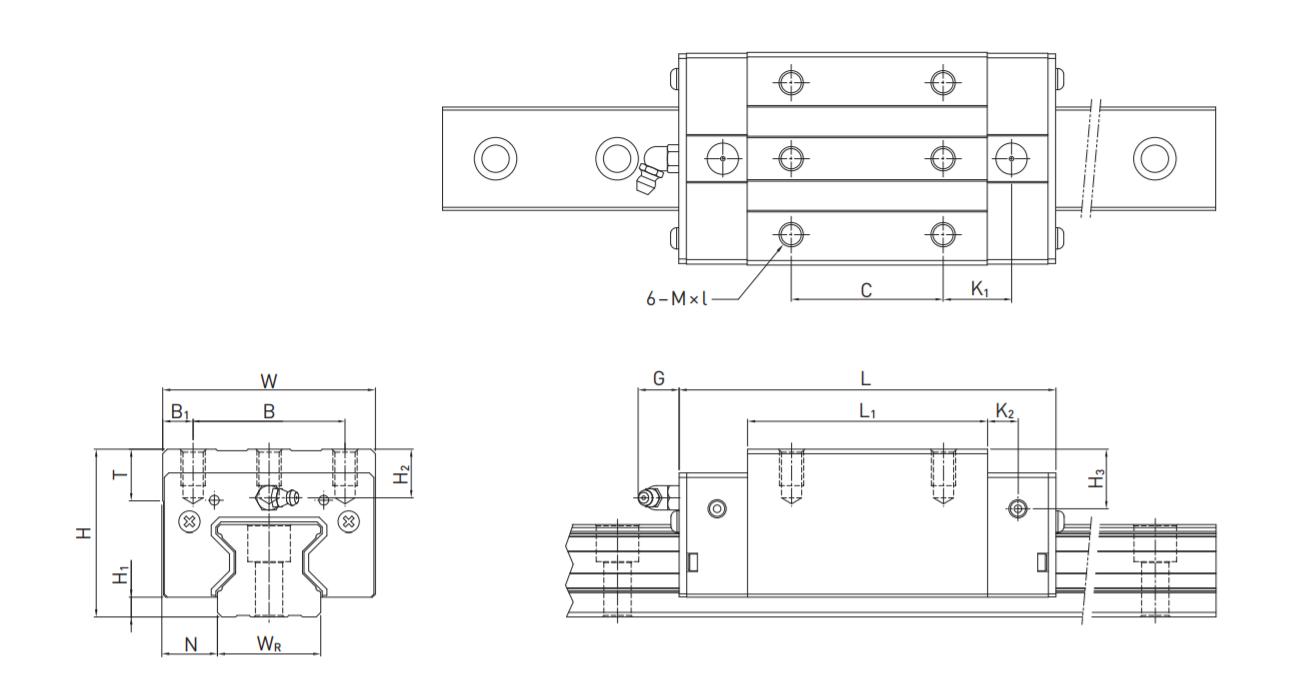

Wymiary wózków serii RGH/QRH

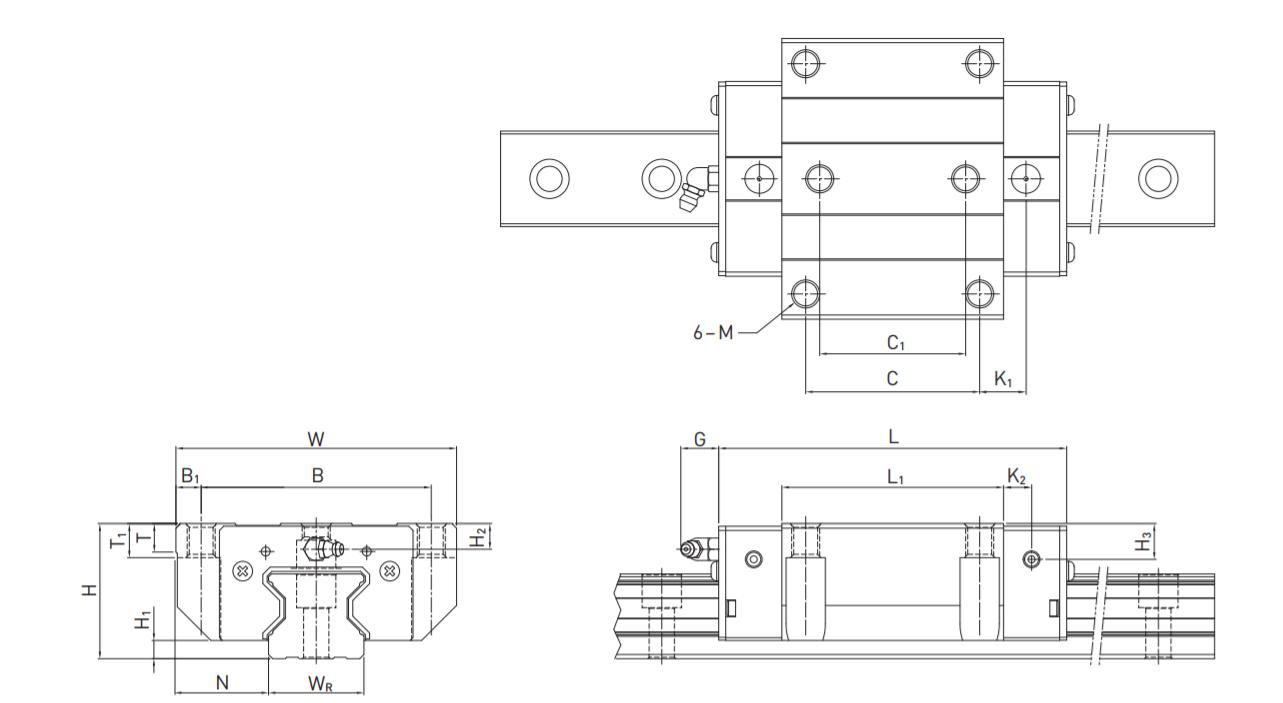

Wymiary wózków serii RGW/QRW

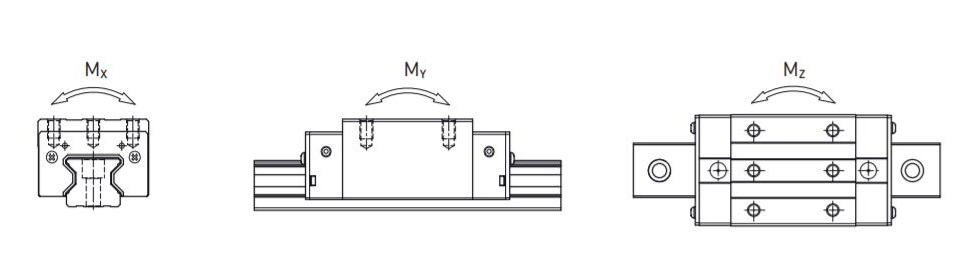

Nośności i momenty



Typ	H	W	L	Cdyn	C0	H1	N	B	B1	C	C1	L1	K1	K2	G	M × l	M	T	T1	H2	H3	Mm	MX	MY	MZ	MX	MY	MZ
RGH15CA	28	34	68	11300	24000	4	9,5	26	4	26		45	13,4	4,7	5,3	M4 × 8	M4	6		7,6	10,1	0,2	147	82	82	311	173	173
QRH25CA	40	48	97,9	38500	54400	5,5	12,5	35	6,5	35		66	20,75	7,25	12	M6 × 8	M6	9,5		10,2	10	0,6	511	444	444	722	627	627
QRH25HA	40	48	112,9	44700	65300	5,5	12,5	35	6,5	50		81	21,5	7,25	12	M6 × 8	M6	9,5		10,2	10	0,74	594	621	621	867	907	907
RGH20CA	34	44	86	21300	46700	5	12	32	6	36		57,5	15,8	6	5,3	M5 × 8	M5	8		8,3	8,3	0,4	296	210	210	647	460	460
RGH20HA	34	44	106	26900	63000	5	12	32	6	50		77,5	18,8	6	5,3	M5 × 8	M5	8		8,3	8,3	0,53	373	358	358	872	837	837
RGH25CA	40	48	97,9	27700	57100	5,5	12,5	35	6,5	35		64,5	20,75	7,25	12	M6 × 8	M6	9,5		10,2	10	0,61	367	293	293	758	605	605
QRH30HA	45	60	131,8	64700	95800	6	16	40	10	60		93	24,5	8	12	M8 × 10	M8	9,5		9,5	10,3	1,15	1138	1101	1101	1685	1630	1630
QRH35CA	55	70	124	77000	94700	6,5	18	50	10	50		79	22,5	10	12	M8 × 12	M8	12		16	19,6	1,56	1590	1083	1083	1955	1331	1331
RGH25HA	40	48	114,4	33900	73400	5,5	12,5	35	6,5	50		81	21,5	7,25	12	M6 × 8	M6	9,5		10,2	10	0,75	450	457	457	975	991	991
QRH35HA	55	70	151,5	95700	126300	6,5	18	50	10	72		106,5	25,25	10	12	M8 × 12	M8	12		16	19,6	2,04	1975	1770	1770	2606	2335	2335
RGH30CA	45	60	109,8	39100	82100	6	16	40	10	40		71	23,5	8	12	M8 × 10	M8	9,5		9,5	10,3	0,9	688	504	504	1445	1060	1060
QRH45CA	70	86	153,2	123200	156400	8	20,5	60	13	60		106	31	10	12,9	M10 × 17	M10	16		20	24	3,16	3119	2101	2101	3959	2666	2666
QRH45HA	70	86	187	150800	208600	8	20,5	60	13	80		139,8	37,9	10	12,9	M10 × 17	M10	16		20	24	4,1	3816	3394	3394	5278	4694	4694
RGH35CA	55	70	124	57900	105200	6,5	18	50	10	50		79	22,5	10	12	M8 × 12	M8	12		16	19,6	1,57	1194	792	792	2170	1440	1440
RGH35HA	55	70	151,5	73100	142000	6,5	18	50	10	72		106,5	25,25	10	12	M8 × 12	M8	12		16	19,6	2,06	1508	1338	1338	2930	2600	2600
RGH45CA	70	86	153,2	92600	178800	8	20,5	60	13	60		106	31	10	12,9	M10 × 17	M10	16		20	24	3,18	2340	1579	1579	4520	3050	3050
RGH45HA	70	86	187	116000	230900	8	20,5	60	13	80		139,8	37,9	10	12,9	M10 × 17	M10	16		20	24	4,13	3180	2748	2748	6330	5470	5470
RGH55CA	80	100	183,7	130500	252000	10	23,5	75	12,5	75		125,5	37,75	12,5	12,9	M12 × 18	M12	17,5		22	27,5	4,89	4148	2796	2796	8010	5400	5400
RGH55HA	80	100	232	167800	348000	10	23,5	75	12,5	95		173,8	51,9	12,5	12,9	M12 × 18	M12	17,5		22	27,5	6,68	5376	4942	4942	11150	10250	10250
RGH65CA	90	126	232	213000	411600	12	31,5	76	25	70		160	60,8	15,8	12,9	M16 × 20	M16	25		15	15	8,89	8383	5997	5997	16200	11590	11590
RGH65HA	90	126	295	275300	572700	12	31,5	76	25	120		223	67,3	15,8	12,9	M16 × 20	M16	25		15	15	12,13	10839	10657	10657	22550	22170	22170
RGW15CC	24	47	68	11300	24000	4	16	38	4,5	30	26	45	11,4	4,7	5,3		M5	6	6,95	3,6	6,1	0,22	147	82	82	311	173	173
QRW25CC	36	70	97,9	38500	54400	5,5	23,5	57	6,5	45	40	66	15,75	7,25	12		M8	9,5	10	6,2	6	0,71	511	444	444	722	627	627
RGW20CC	30	63	86	21300	46700	5	21,5	53	5	40	35	57,5	13,8	6	5,3		M6	8	10	4,3	4,3	0,47	296	210	210	647	460	460
QRW25HC	36	70	112,9	44700	65300	5,5	23,5	57	6,5	45	40	81	24	7,25	12		M8	9,5	10	6,2	6	0,9	594	621	621	867	907	907
QRW30CC	42	90	109,8	51500	73000	6	31	72	9	52	44	71	17,5	8	12		M10	9,5	10	6,5	7,3	1,15	906	667	667	1284	945	945
RGW20HC	30	63	106	26900	63000	5	21,5	53	5	40	35	77,5	23,8	6	5,3		M6	8	10	4,3	4,3	0,63	373	358	358	872	837	837
QRW30HC	42	90	131,8	64700	95800	6	31	72	9	52	44	93	28,5	8	12		M10	9,5	10	6,5	7,3	1,51	1138	1101	1101	1685	1630	1630
RGW25CC	36	70	97,9	27700	57100	5,5	23,5	57	6,5	45	40	64,5	15,75	7,25	12		M8	9,5	10	6,2	6	0,72	367	293	293	758	605	605
QRW35CC	48	100	124	77000	94700	6,5	33	82	9	62	52	79	16,5	10	12		M10	12	13	9	12,6	1,74	1590	1083	1083	1955	1331	1331
RGW25HC	36	70	114,4	33900	73400	5,5	23,5	57	6,5	45	40	81	24	7,25	12		M8	9,5	10	6,2	6	0,91	450	457	457	975	991	991
QRW35HC	48	100	151,5	95700	126300	6,5	33	82	9	62	52	106,5	30,25	10	12		M10	12	13	9	12,6	2,38	1975	1770	1770	2606	2335	2335
RGW30CC	42	90	109,8	39100	82100	6	31	72	9	52	44	71	17,5	8	12		M10	9,5	10	6,5	7,3	1,16	688	504	504	1445	1060	1060
QRW45CC	60	120	153,2	123200	156400	8	37,5	100	10	80	60	106	21	10	12,9		M12	14	15	10	14	3,41	3119	2101	2101	3959	2666	2666
RGW30HC	42	90	131,8	48100	105000	6	31	72	9	52	44	93	28,5	8	12		M10	9,5	10	6,5	7,3	1,52	845	784	784	1846	1712	1712
RGW35CC	48	100	124	57900	105200	6,5	33	82	9	62	52	79	16,5	10	12		M10	12	13	9	12,6	1,75	1194	792	792	2170	1440	1440
QRW45HC	60	120	187	150800	208600	8	37,5	100	10	80	60	139,8	37,9	10	12,9		M12	14	15	10	14	4,54	3816	3394	3394	5278	4694	4694
RGW35HC	48	100	151,5	73100	142000	6,5	33	82	9	62	52	106,5	30,25	10	12		M10	12	13	9	12,6	2,4	1508	1338	1338	2930	2600	2600
RGW45CC	60	120	153,2	92600	178800	8	37,5	100	10	80	60	106	21	10	12,9		M12	14	15	10	14	3,43	2340	1579	1579	4520	3050	3050
RGW45HC	60	120	187	116000	230900	8	37,5	100	10	80	60	139,8	37,9	10	12,9		M12	14	15	10	14	4,57	3180	2748	2748	6330	5470	5470
RGW55CC	70	140	183,7	130500	252000	10	43,5	116	12	95	70	125,5	27,75	12,5	12,9		M14	16	17	12	17,5	5,43	4148	2796	2796	8010	5400	5400
RGW55HC	70	140	232	167800	348000	10	43,5	116	12	95	70	173,8	51,9	12,5	12,9		M14	16	17	12	17,5	7,61	5376	4942	4942	11150	10250	10250
RGW65CC	90	170	232	213000	411600	12	53,5	142	14	110	82	160	40,8	15,8	12,9		M16	22	23	15	15	11,63	8383	5997	5997	16200	11590	11590
RGW65HC	90	170	295	275300	572700	12	53,5	142	14	110	82	223	72,3	15,8	12,9		M16	22	23	15	15	16,58	10839	10657	10657	22550	22170	22170
