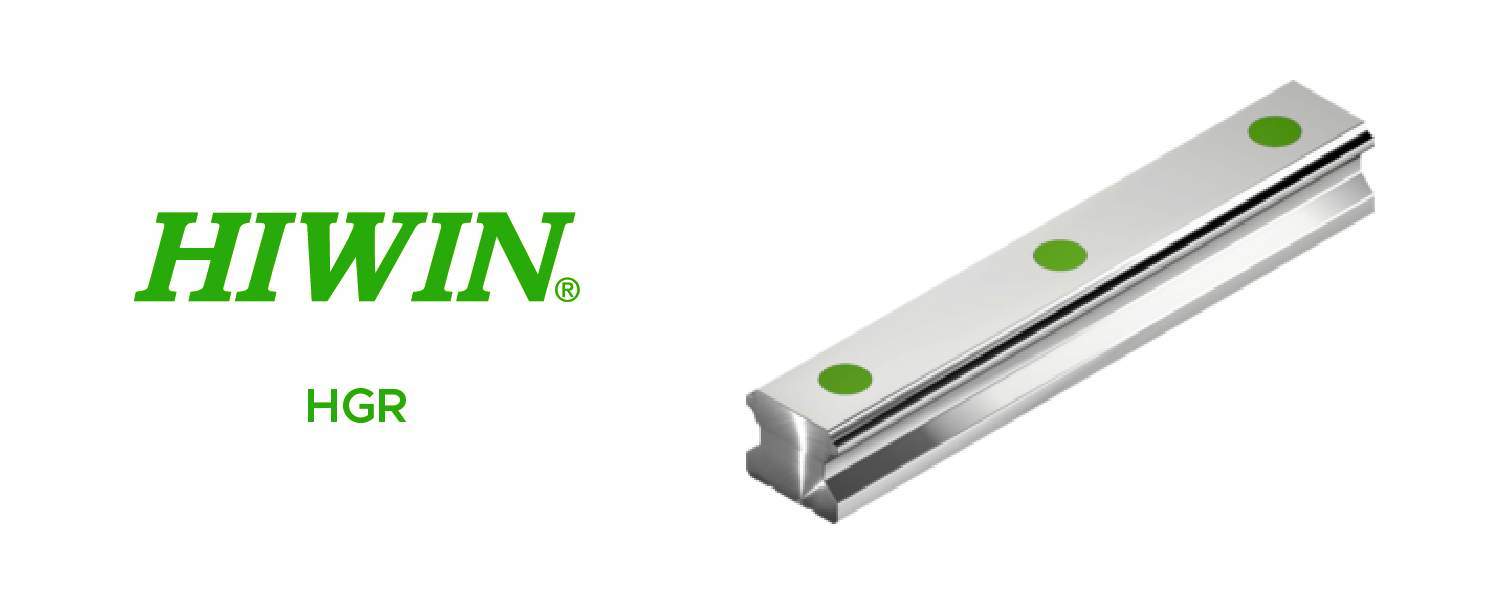

Seria HGR – szyny profilowe serii standardowej w układzie X
Pierwszy wybór dla par szyn. Prowadnice z szyną profilową HIWIN z serii HG z czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na rozmieszczenie bieżni tocznych pod kątem 45°, seria HGR może równomiernie przyjmować obciążenia ze wszystkich kierunków. Modele serii QH z technologią SynchMotion™ oferują wszystkie pozytywne cechy standardowej serii HG. Dzięki kontrolowanemu ruchowi kulek w określonym odstępie, charakteryzują się one również ulepszonymi właściwościami pracy synchronicznej, większymi dopuszczalnymi prędkościami przesuwu, wydłużonymi interwałami smarowania i zmniejszonym hałasem pracy.
HGR-R
– mocowanie z góry
HGR-T
– mocowanie z dołu

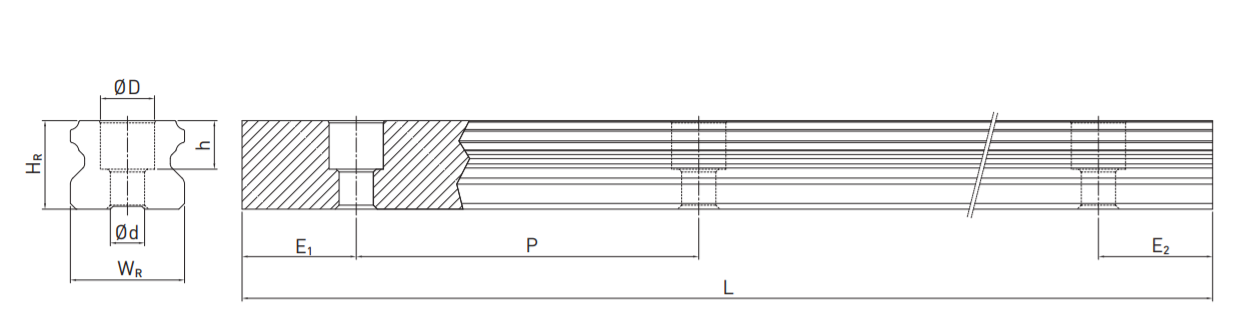

Wymiary szyny profilowej HGR-R

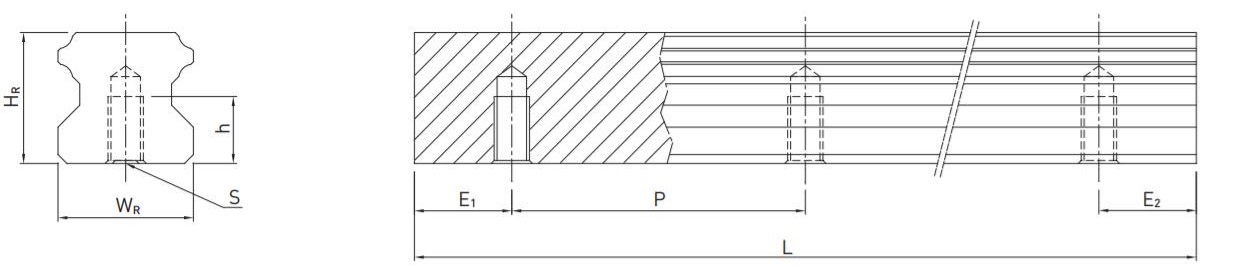

Wymiary szyny profilowej HGR-T

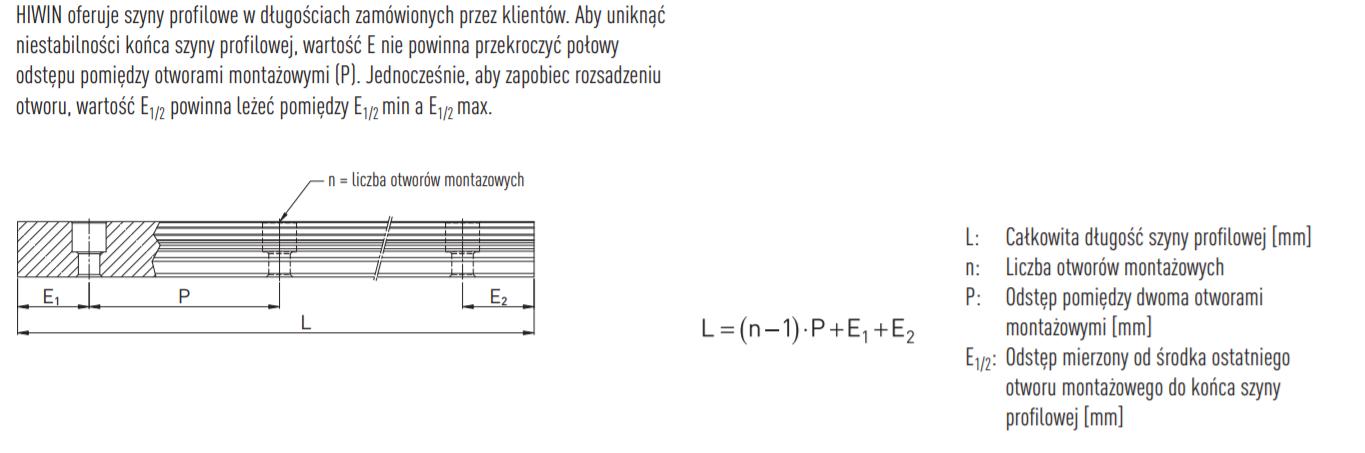

Obliczanie długości szyny profilowej
| Typ | WR | HR | P | Maks. długość | D | h | d | S | Min. długość | Maks. długość E1 = E2 | E1/2 min | E1/2 max | Waga |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HGR15R | 15 | 15 | 60 | 4000 | 7,5 | 5,3 | 4,5 | 132 | 3900 | 6 | 54 | 1,45 | |
| HGR20R | 20 | 17,5 | 60 | 4000 | 9,5 | 8,5 | 6 | 134 | 3900 | 7 | 53 | 2,21 | |
| HGR25R | 23 | 22 | 60 | 4000 | 11 | 9 | 7 | 136 | 3900 | 8 | 52 | 3,21 | |
| HGR30R | 28 | 26 | 80 | 4000 | 14 | 12 | 9 | 178 | 3920 | 9 | 71 | 4,47 | |
| HGR35R | 34 | 29 | 80 | 4000 | 14 | 12 | 9 | 178 | 3920 | 9 | 71 | 6,3 | |
| HGR45R | 45 | 38 | 105 | 4000 | 20 | 17 | 14 | 234 | 3885 | 12 | 93 | 10,41 | |
| HGR55R | 53 | 44 | 120 | 4000 | 23 | 20 | 16 | 268 | 3840 | 14 | 106 | 15,08 | |
| HGR65R | 63 | 53 | 150 | 4000 | 26 | 22 | 18 | 330 | 3750 | 15 | 135 | 21,18 | |
| HGR15T | 15 | 15 | 60 | 4000 | 8 | M5 | 132 | 3900 | 6 | 54 | 1,48 | ||
| HGR20T | 20 | 17,5 | 60 | 4000 | 10 | M6 | 134 | 3900 | 7 | 53 | 2,29 | ||
| HGR25T | 23 | 22 | 60 | 4000 | 12 | M6 | 136 | 3900 | 8 | 52 | 3,35 | ||
| HGR30T | 28 | 26 | 80 | 4000 | 15 | M8 | 178 | 3920 | 9 | 71 | 4,67 | ||
| HGR35T | 34 | 29 | 80 | 4000 | 17 | M8 | 178 | 3920 | 9 | 71 | 6,51 | ||
| HGR45T | 45 | 38 | 105 | 4000 | 24 | M12 | 234 | 3885 | 12 | 93 | 10,87 | ||
| HGR55T | 53 | 44 | 120 | 4000 | 24 | M14 | 268 | 3840 | 14 | 106 | 15,67 | ||
| HGR65T | 63 | 53 | 150 | 4000 | 30 | M20 | 330 | 3750 | 15 | 135 | 21,73 |
