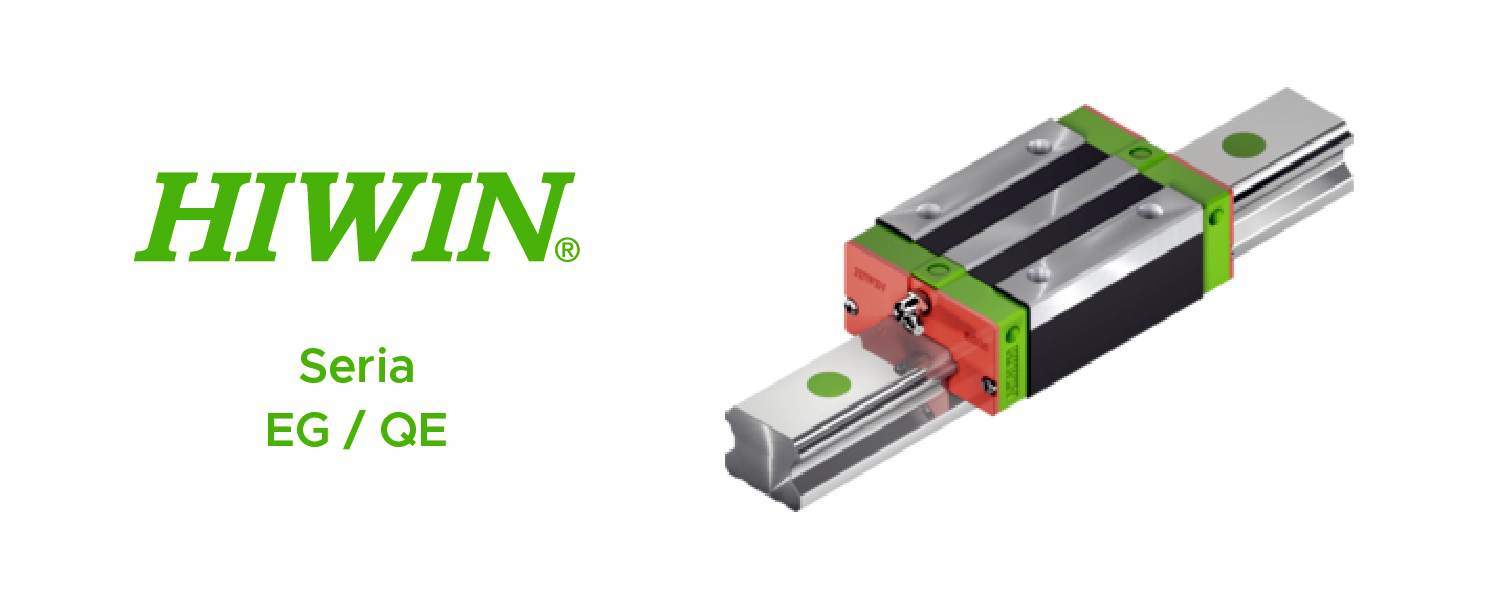

Wózek liniowy – seria EG

Wózek liniowy EG to seria z niskim profilem szyny oraz płaską konstrukcją . Z racji swoich niewielkich wymiarów i niewielkiej wysokości, prowadnice doskonale sprawdzą się tam, gdzie przestrzeń niezbędna do montażu jest ograniczona. Prowadnice liniowe tej serii to prowadnice obniżone. Charakteryzują się tym że wymiary względem standardowej wysokości, długości i szerokości wózka liniowego są zmniejszone  oraz obniżona jest wysokość szyny liniowej. Seria ta posiada te same właściwości jezdne co seria HG.  Dodatkowo konstrukcja wózka i szyny prowadzącej jest podobna jak przy prowadnicy liniowej serii HG – posiada cztery punkty styku z bieżniami i zapewnia przenoszenie momentów we wszystkich kierunkach. Dodatkowo warto wspomnieć, że Hiwin dał możliwość zastosowania zróżnicowanych systemów uszczelniających, w zależności od pojawiających się potrzeb.

Prowadnice EG dedykowane są do dużych obciążeń oraz charakteryzują się dużą wytrzymałością. Co więcej, dzięki zminimalizowanej wartości tarcia mogą w łatwy sposób wprowadzić wózek w ruch. Tak samo jak w przypadku serii HG, także seria EG nie potrzebują dużej siły w celu wyzwolenia ruchu. Siła niezbędna do poruszenia układem jest bardzo niska, dzięki czemu prowadnice liniowe wyróżniają się dużą precyzją podczas przemieszczania liniowego. Seria ta znajduje zastosowanie w większości aplikacji przemysłowych. Są używane wszędzie tam, gdzie nie ma miejsca na duży układ liniowy. Dlatego doskonale sprawdzą się w maszynach pakujących, automatach pick-and-place, frezarkach, grawerkach, maszynach do obróbki drewna.

Prowadnice tej serii sprzedawane są w wersji z wózkiem wysokim (EGH/QEH) lub z kołnierzem (EGW/QEW). Wózki liniowe kołnierzowe z serii EGW to jeden z najczęściej wybieranych produktów od HIWIN.  Jego zastosowanie przede wszystkim zapewnia stabilne przemieszczenie liniowe. Dzięki szerokiemu zamocowaniu, możliwe jest stabilne utrzymanie pozycji dużego elementu w każdych warunkach. Natomiast wózki z serii EGH nadają się do przenoszenia elementów o wysokiej wadze. Zbudowane zostały tak, aby móc bezpiecznie rozłożyć całe obciążenie i bez konieczności zastosowania dużej ilości siły przemieścić się na dużej odległości. Wózki serii EGH używane są do prowadzenia dużych podzespołów mechanicznych – np. w obrabiarkach.

Wózki są do wyboru w dwóch opcjach napięcia wstępnego – bez napięcia wstępnego oznaczone symbolem Z0, lub z napięciem wstępnym oznaczone symbolem ZA. Wózki liniowe dostępne są w dwóch wariantach długości – standardowa oraz przedłużona długość. Szyny liniowe dedykowane do tych wózków dostępne są w dwóch opcjach:

– przykręcane od góry: otwory pod śrubą zatykane są za pomocą specjalnego plastikowej zaślepki

– montowane od dołu: otwory są nagwintowane w szynie liniowej

Wózek liniowy serii EG to płaska konstrukcja przeznaczona do zastosowań z ograniczoną przestrzenią montażową. Prowadnice z szyną profilową HIWIN z serii EG czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na rozmieszczenie bieżni tocznych pod kątem 45°, seria EG może równomiernie przyjmować obciążenia ze wszystkich kierunków. Modele serii QE z technologią SynchMotion™ oferują wszystkie pozytywne cechy standardowej serii EG. Dzięki kontrolowanemu ruchowi kulek w określonym odstępie, charakteryzują się one również ulepszonymi właściwościami pracy synchronicznej, większymi dopuszczalnymi prędkościami przesuwu, wydłużonymi interwałami smarowania i zmniejszonym hałasem pracy.

EGH/QEH

Wózek blokowy wysoki. Do zamocowania konstrukcji przyłączeniowej klienta od góry.

EGW/QEW

Wózek liniowy z kołnierzem. Do zamocowania konstrukcji przyłączeniowej klienta od góry lub od dołu.

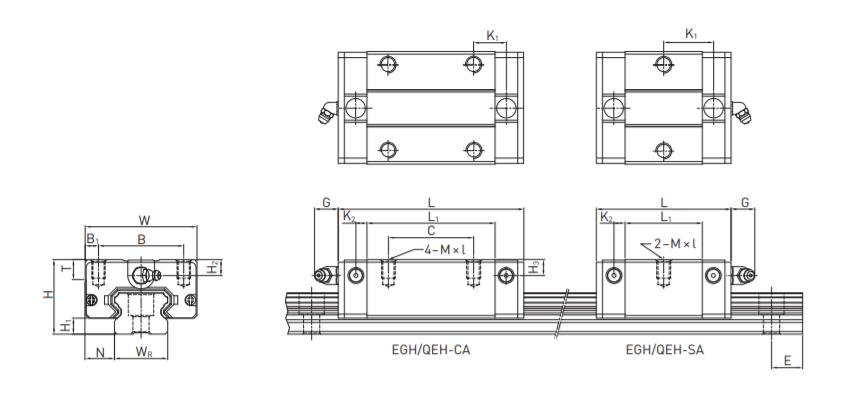

Wymiary wózków serii EGH/QEH

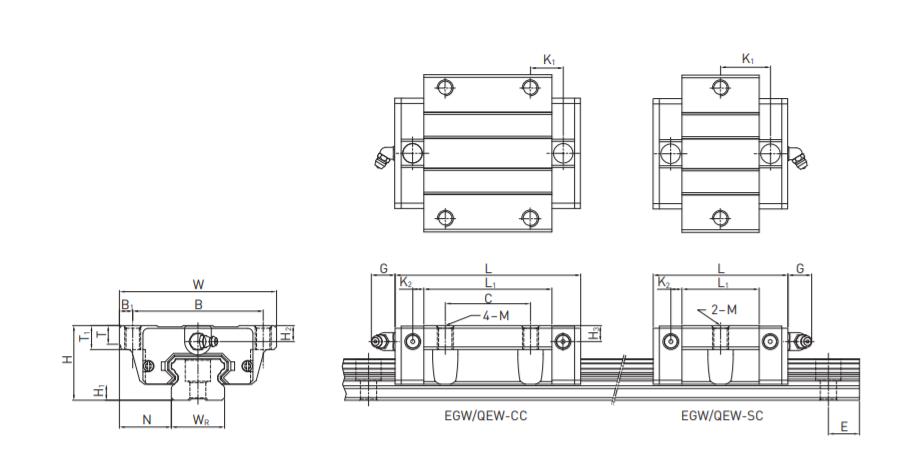

Wymiary wózków serii EGW/QEW

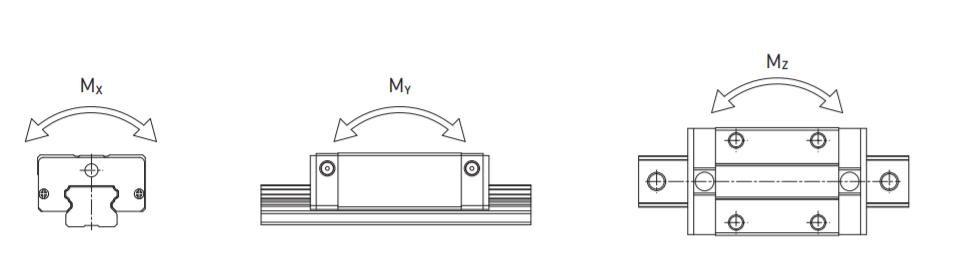

Nośności i momenty

Typ	H	W	L	Cdyn	C0	H1	N	B	B1	C	L1	K1	K2	G	M × l	M	T	T1	H2	H3	Mm	MX	MY	MZ	MX	MY	MZ
EGH15SA	24	34	40,1	5350	9400	4,5	9,5	26	4		23,1	14,8	3,5	5,7	M4 × 6	M4	6		5,5	6	0,09	45	22	22	80	40	40
QEH15SA	24	34	40,1	8560	8790	4	9,5	26	4		23,1	14,8	3,5	5,7	M4 × 6	M4	6		5,5	6	0,09	68	29	29	70	30	30
QEH15CA	24	34	56,8	12530	15280	4	9,5	26	4	26	39,8	10,15	3,5	5,7	M4 × 6	M4	6		5,5	6	0,15	98	73	73	120	90	90
EGH15CA	24	34	56,8	7830	16190	4,5	9,5	26	4	26	39,8	10,15	3,5	5,7	M4 × 6	M4	6		5,5	6	0,15	62	48	48	130	100	100
QEH20SA	28	42	50	11570	12180	6	11	32	5		29	18,75	4,15	12	M5 × 7	M5	7,5		6	6,5	0,15	123	47	47	130	50	50
EGH20SA	28	42	50	7230	12740	6	11	32	5		29	18,75	4,15	12	M5 × 7	M5	7,5		6	6	0,15	73	34	34	130	60	60
EGH20CA	28	42	69,1	10310	21130	6	11	32	5	32	48,1	12,3	4,15	12	M5 × 7	M5	7,5		6	6	0,24	107	78	78	220	160	160
QEH20CA	28	42	69,1	16500	20210	6	11	32	5	32	48,1	12,3	4,15	12	M5 × 7	M5	7,5		6	6,5	0,23	171	122	122	210	150	150
EGH25SA	33	48	59,1	11400	19500	7	12,5	35	6,5		35,5	21,9	4,55	12	M6 × 9	M6	8		8	8	0,25	134	70	70	230	120	120
QEH25SA	33	48	60,1	18240	18900	6,2	12,5	35	6,5		35,5	21,9	5	12	M6 × 9	M6	8		8	8	0,24	212	96	96	220	100	100
EGH25CA	33	48	82,6	16270	32400	7	12,5	35	6,5	35	59	16,15	4,55	12	M6 × 9	M6	8		8	8	0,41	190	160	160	380	320	320
QEH25CA	33	48	83,6	26030	31490	6,2	12,5	35	6,5	35	59	16,15	5	12	M6 × 9	M6	8		8	8	0,4	305	239	239	370	290	290
EGH30SA	42	60	69,5	16420	28100	10	16	40	10		41,5	26,75	6	12	M8 × 12	M8	9		8	9	0,45	233	122	122	400	210	210
QEH30SA	42	60	67,5	26270	27820	10	16	40	10		41,5	25,75	6	12	M8 × 12	M8	9		8	9	0,44	377	169	169	400	180	180
QEH30CA	42	60	96,1	37920	46630	10	16	40	10	40	70,1	20,05	6	12	M8 × 12	M8	9		8	9	0,75	544	414	414	670	510	510
EGH30CA	42	60	98,1	23700	47460	10	16	40	10	40	70,1	21,05	6	12	M8 × 12	M8	9		8	9	0,76	339	274	274	680	550	550
QEH35SA	48	70	76	36390	36430	11	18	50	10		51	30,3	6,25	12	M8 × 12	M8	10		8,5	8,5	0,58	609	330	330	610	330	330
EGH35SA	48	70	75	22660	37380	11	18	50	10		45	28,5	7	12	M8 × 12	M8	10		8,5	8,5	0,74	339	187	187	560	310	310
EGH35CA	48	70	108	33350	64840	11	18	50	10	50	78	20	7	12	M8 × 12	M8	10		8,5	8,5	1,1	504	354	354	980	690	690
QEH35CA	48	70	108	51180	59280	11	18	50	10	50	83	21,3	6,25	12	M8 × 12	M8	10		8,5	8,5	0,9	863	648	648	1000	750	750
EGW15SC	24	52	40,1	5350	9400	4,5	18,5	41	5,5		23,1	14,8	3,5	5,7		M5	5	7	5,5	6	0,12	45	22	22	80	40	40
QEW15SC	24	52	40,1	8560	8790	4	18,5	41	5,5		23,1	14,8	3,5	5,7		M5	5		5,5	6	0,12	68	29	29	70	30	30
EGW15CC	24	52	56,8	7830	16190	4,5	18,5	41	5,5	26	39,8	10,15	3,5	5,7		M5	5	7	5,5	6	0,21	62	48	48	130	100	100
QEW15CC	24	52	56,8	12530	15280	4	18,5	41	5,5	26	39,8	10,15	3,5	5,7		M5	5		5,5	6	0,21	98	73	73	120	90	90
QEW20SC	28	59	50	11570	12180	6	19,5	49	5		29	18,75	4,15	12		M6	7		6	6,5	0,19	123	47	47	130	50	50
EGW20SC	28	59	50	7230	12740	6	19,5	49	5		29	18,75	4,15	12		M6	7	9	6	6	0,19	73	34	34	130	60	60
QEW20CC	28	59	69,1	16500	20210	6	19,5	49	5	32	48,1	12,3	4,15	12		M6	7		6	6,5	0,31	171	122	122	210	150	150
EGW20CC	28	59	69,1	10310	21130	6	19,5	49	5	32	48,1	12,3	4,15	12		M6	7	9	6	6	0,32	107	78	78	220	160	160
EGW25SC	33	73	59,1	11400	19500	7	25	60	6,5		35,5	21,9	4,55	12		M8	7,5	10	8	8	0,35	134	70	70	230	120	120
QEW25SC	33	73	60,1	18240	18900	6,2	25	60	6,5		35,5	21,9	5	12		M8	7,5		8	8	0,34	212	96	96	220	100	100
QEW25CC	33	73	83,6	26030	31490	6,2	25	60	6,5	35	59	16,15	5	12		M8	7,5		8	8	0,58	305	239	239	370	290	290
EGW25CC	33	73	82,6	16270	32400	7	25	60	6,5	35	59	16,15	4,55	12		M8	7,5	10	8	8	0,59	190	160	160	380	320	320
EGW30SC	42	90	69,5	16420	28100	10	31	72	9		41,5	26,75	6	12		M10	7	10	8	9	0,62	233	122	122	400	210	210
QEW30SC	42	90	67,5	26270	27820	10	31	72	9		41,5	25,75	6	12		M10	7		8	9	0,61	377	169	169	400	180	180
EGW30CC	42	90	98,1	23700	47460	10	31	72	9	40	70,1	21,05	6	12		M10	7	10	8	9	1,04	339	274	274	680	550	550
QEW30CC	42	90	96,1	37920	46630	10	31	72	9	40	70,1	20,05	6	12		M10	7		8	9	1,03	544	414	414	670	510	510
QEW35SC	48	100	76	36390	36430	11	33	82	9		51	30,3	6,25	12		M10	10	13	8,5	8,5	0,77	609	330	330	610	330	330
EGW35SC	48	100	75	22660	37380	11	33	82	9		45	28,5	7	12		M10	10	13	8,5	8,5	0,91	339	187	187	560	310	310
EGW35CC	48	100	108	33350	64840	11	33	82	9	50	78	20	7	12		M10	10	13	8,5	8,5	1,4	504	354	354	980	690	690
QEW35CC	48	100	108	51180	59280	11	33	82	9	50	83	21,3	6,25	12		M10	10	13	8,5	8,5	1,19	863	648	648	1000	750	750
