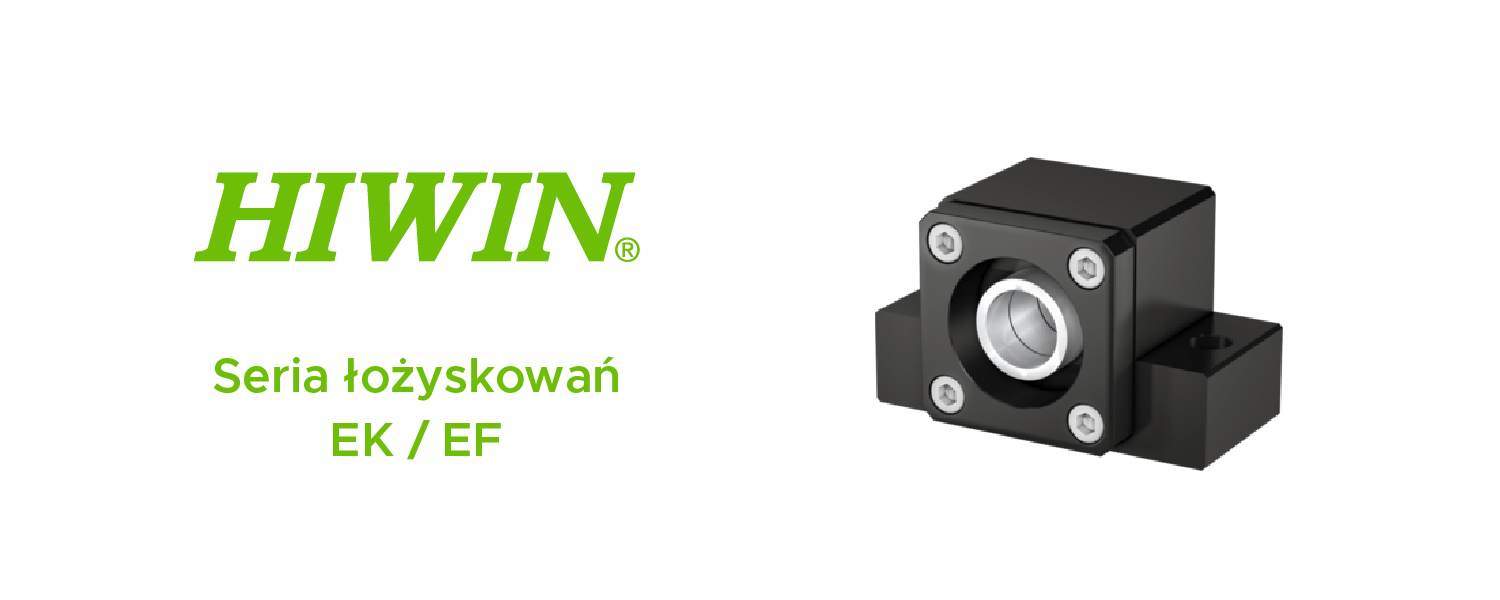

Kompaktowe łożyska stojakowe marki HIWIN do wrzecion o średnicy znamionowej od 12 mm do 25 mm.
EK
Łożyska stałe do przyjmowania sił osiowych i promieniowych.
EF
Łożyska przesuwne do przyjmowania sił promieniowych.
| Typ | Średnica znamionowa | d | L | L3 | B | L1 | L2 | H | b | h | B1 | H1 | P | X | Y | Z | T | Typ łożyska | Cdyn | C0_axial | Fmax_axial | Dopuszczalna prędkość obrotowa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EK08 | 12 | 8 | 23 | 4 | 52 | 26 | 32 | 26 | 17 | 25 | 26 | 38 | 6,6 | 11 | 12 | 14 | 708 | 2800 | 4800 | 1100 | 40000 | |
| EK10 | 16 | 10 | 24 | 6 | 70 | 6 | 29,5 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | 16 | 7000A P0 | 5200 | 8800 | 2000 | 24000 | ||
| EK12 | 16 | 12 | 24 | 6 | 70 | 6 | 29,5 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | 19 | 7001A P0 | 6000 | 9400 | 2200 | 22000 | ||
| EK15 | 20 | 15 | 25 | 5 | 80 | 6 | 36 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | 22 | 7002A P0 | 6900 | 10000 | 2400 | 19000 | ||
| EK20 | 25 | 20 | 42 | 10 | 95 | 10 | 50 | 58 | 47,5 | 30 | 56 | 25 | 75 | 11 | 30 | 7204B P0 | 15200 | 21600 | 6800 | 9500 | ||
| EF08 | 12 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6,6 | 11 | 12 | 606ZZ | ||||||||
| EF10 | 16 | 8 | 20 | 70 | 3 | 35 | 25 | 36 | 24 | 52 | 9 | 608ZZ | ||||||||||
| EF12 | 16 | 10 | 20 | 0 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | 6000ZZ | ||||||||||
| EF15 | 20 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | 6002ZZ | ||||||||||
| EF20 | 25 | 20 | 26 | 95 | 58 | 47,5 | 30 | 56 | 25 | 75 | 11 | 6204ZZ |
