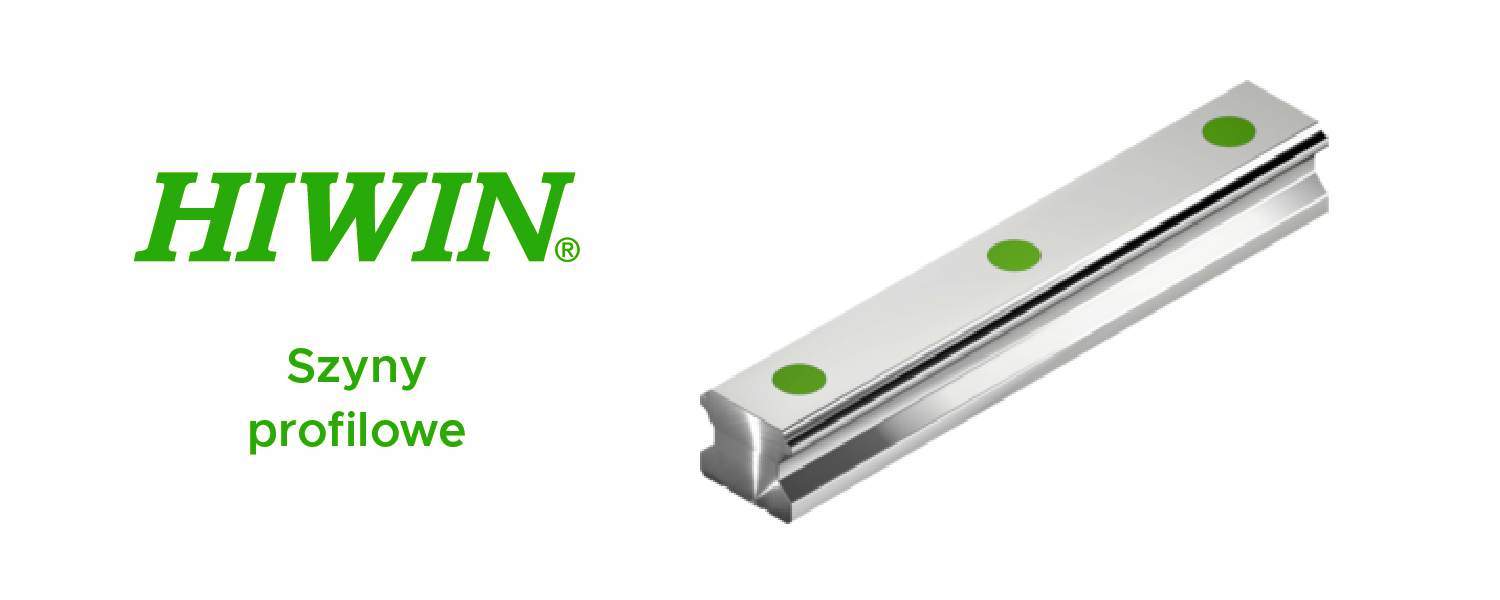

Szyny profilowe marki HIWIN | Prowadnice liniowe

Wybierz odpowiednią szynę profilową do swojej prowadnicy z szyną profilową. W zależności od wymagań, dostępne są różne serie i wykonania precyzyjnych prowadnic liniowych marki HIWIN.

Typ	WR	HR	P	Maks. długość	D	h	d	S	Min. długość	Maks. długość E1 = E2	E1/2 min	E1/2 max	Waga
HGR15R	15	15	60	4000	7,5	5,3	4,5		132	3900	6	54	1,45
HGR20R	20	17,5	60	4000	9,5	8,5	6		134	3900	7	53	2,21
HGR25R	23	22	60	4000	11	9	7		136	3900	8	52	3,21
HGR30R	28	26	80	4000	14	12	9		178	3920	9	71	4,47
HGR35R	34	29	80	4000	14	12	9		178	3920	9	71	6,3
HGR45R	45	38	105	4000	20	17	14		234	3885	12	93	10,41
HGR55R	53	44	120	4000	23	20	16		268	3840	14	106	15,08
HGR65R	63	53	150	4000	26	22	18		330	3750	15	135	21,18
HGR15T	15	15	60	4000		8		M5	132	3900	6	54	1,48
HGR20T	20	17,5	60	4000		10		M6	134	3900	7	53	2,29
HGR25T	23	22	60	4000		12		M6	136	3900	8	52	3,35
HGR30T	28	26	80	4000		15		M8	178	3920	9	71	4,67
HGR35T	34	29	80	4000		17		M8	178	3920	9	71	6,51
HGR45T	45	38	105	4000		24		M12	234	3885	12	93	10,87
HGR55T	53	44	120	4000		24		M14	268	3840	14	106	15,67
HGR65T	63	53	150	4000		30		M20	330	3750	15	135	21,73
EGR15R	15	12,5	60	4000	6	4,5	3,5		132	3900	6	54	1,25
EGR20R	20	15,5	60	4000	9,5	8,5	6		134	3900	7	53	2,08
EGR25R	23	18	60	4000	11	9	7		136	3900	8	52	2,67
EGR30R	28	23	80	4000	11	9	7		178	3920	9	71	4,35
EGR35R	34	27,5	80	4000	14	12	9		178	3920	9	71	6,14
EGR15U	15	12,5	60	4000	7,5	5,3	4,5		132	3900	6	54	1,23
EGR30U	28	23	80	4000	14	12	9		178	3920	9	71	4,23
EGR15T	15	12,5	60	4000		7		M5	132	3900	6	54	1,26
EGR20T	20	15,5	60	4000		9		M6	134	3900	7	53	2,15
EGR25T	23	18	60	4000		10		M6	136	3900	8	52	2,79
EGR30T	28	23	80	4000		14		M8	178	3920	9	71	4,42
EGR35T	34	27,5	80	4000		17		M8	178	3920	9	71	6,34
CGR15R	15	16,2	60	4000	7,5	5,9	4,5		132	3900	6	54	1,58
CGR20R	20	20,6	60	4000	9,5	8,5	6		134	3900	7	53	2,48
CGR25R	23	24,3	60	4000	11	9	7		136	3900	8	52	3,38
CGR30R	28	28,4	80	4000	14	12,4	9		178	3920	9	71	5,1
CGR35R	34	31,9	80	4000	14	12	9		178	3920	9	71	7,14
CGR45R	45	39,9	105	4000	20	17	14		234	3885	12	93	11,51
CGR15T	15	16,2	60	4000		8		M5	132	3900	6	54	1,58
CGR20T	20	20,6	60	4000		10		M6	134	3900	7	53	2,48
CGR25T	23	24,3	60	4000		12		M6	136	3900	8	52	3,38
CGR30T	28	28,4	80	4000		15		M8	178	3920	9	71	5,1
CGR35T	34	31,9	80	4000		17		M8	178	3920	9	71	7,14
CGR45T	45	39,9	105	4000		24		M12	234	3885	12	93	11,51
WER17R	33	9,3	40	4000	7,5	5,3	4,5		92	3960	6	34	2,2
WER21R	37	11	50	4000	7,5	5,3	4,5		112	3950	6	44	3
WER27R	42	15	60	4000	7,5	5,3	4,5		132	3900	6	54	4,7
WER35R	69	19	80	4000	11	9	7		176	3920	8	72	9,7
WER50R	90	24	80	4000	14	12	9		178	3920	9	71	14,6
WER21T	37	11	50	4000		7		M4	112	3950	6	44	3
WER27T	42	15	60	4000		7,5		M5	132	3900	6	54	4,7
WER35T	69	19	80	4000		12		M6	176	3920	8	72	9,7
MGNR05R	5	3,6	15	250	3,6	0,8	2,4		38	225	4	11	0,15
MGNR07R	7	4,8	15	600	4,2	2,3	2,4		40	585	5	12	0,22
MGNR09R	9	6,5	20	1200	6	3,5	3,5		50	1180	5	15	0,38
MGNR12R	12	8	25	2000	6	4,5	3,5		60	1975	5	20	0,65
MGNR15R	15	10	40	2000	6	4,5	3,5		92	1960	6	34	1,06
MGWR05R	10	4	20	250	5,5	1,6	3		48	220	4	11	0,34
MGWR07R	14	5,2	30	600	6	3,2	3,5		72	570	6	24	0,51
MGWR09R	18	7	30	2000	6	4,5	3,5		72	1950	6	24	0,91
MGWR12R	24	8,5	40	2000	8	4,5	4,5		96	1960	8	32	1,49
MGWR15R	42	9,5	40	2000	8	4,5	4,5		96	1960	8	32	2,86
RGR15R	15	16,5	30	4000	7,5	5,7	4,5		72	3960	6	24	1,7
RGR20R	20	21	30	4000	9,5	8,5	6		74	3960	7	23	2,66
RGR25R	23	23,6	30	4000	11	9	7		76	3960	8	22	3,08
RGR30R	28	28	40	4000	14	12	9		98	3920	9	31	4,41
RGR35R	34	30,2	40	4000	14	12	9		98	3920	9	31	6,06
RGR45R	45	38	52,5	4000	20	17	14		129	3937,5	12	40,5	9,97
RGR55R	53	44	60	4000	23	20	16		148	3900	14	46	13,98
RGR65R	63	53	75	4000	26	22	18		180	3900	15	60	20,22
RGR15T	15	16,5	30	4000		8		M5	72	3960	6	24	1,86
RGR20T	20	21	30	4000		10		M6	74	3960	7	23	2,76
RGR25T	23	23,6	30	4000		12		M6	76	3960	8	22	3,36
RGR30T	28	28	40	4000		15		M8	98	3920	9	31	4,82
RGR35T	34	30,2	40	4000		17		M8	98	3920	9	31	6,48
RGR45T	45	38	52,5	4000		24		M12	129	3937,5	12	40,5	10,83
RGR55T	53	44	60	4000		24		M14	148	3900	14	46	15,15
