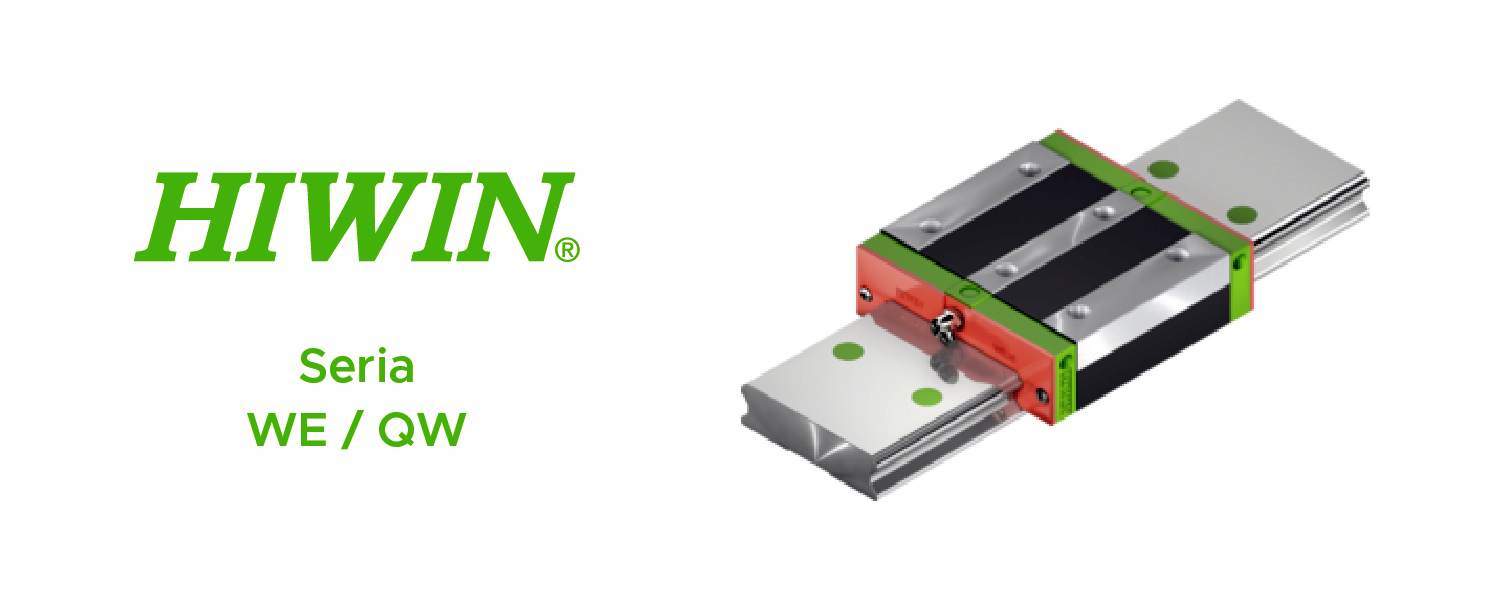

Seria WE / QW

Wózek liniowy – seria WE/QW

Wózek liniowy seria WE i QW to wersja szeroka, dla najwyższych obciążeń momentem obrotowym. Prowadnice z szyną profilową HIWIN z serii WE z czterema kulowymi bieżniami tocznymi są przeznaczone do dużych obciążeń i sztywności. Ze względu na szeroką szynę profilową, wózek liniowy serii WE zapewnia maksymalną obciążalność momentem obrotowym, szczególnie w kierunku MX. Modele serii QW z technologią SynchMotion™ oferują wszystkie pozytywne cechy standardowej serii WE. Seria WE to czterorzędowa prowadnica z szyną profilową, w której kąt kontaktu kulek z bieżniami wynosi 45°. Posiada listwy podtrzymujące kulki, które zapobiegają ich wypadaniu podczas demontażu wózka jezdnego.  Prowadnice z szyną profilową serii WE bazują na sprawdzonej technologii HIWIN. Dzięki dużej szerokości szyny i niewielkiej wysokości konstrukcyjnej, seria WE wyróżnia się kompaktową konstrukcją  i wysoką obciążalnością momentową. Dodatkowo posiada dużą powierzchnię montażową na wózku jezdnym.

Prowadnice serii WE to kompaktowa i niedroga konstrukcja. Dzięki niewielkim stratom tarcia, charakteryzuje się wysoką sprawnością działania. Rozmieszczenie bieżni tocznych z kątem 45° pozwala na wysokie obciążenia ze wszystkich kierunków. Seria ta dzięki  analizie FEM szyny i wózka jezdnego posiada optymalną geometrię . Warto zaznaczyć, że chociaż budowa prowadnicy jest niezwykle kompaktowa, to posiada wiele zalet. Prowadnica charakteryzuje się wysoką sprawnością działania, efektywnością oraz niezwykle niską wagą. Produkty Hiwin tej serii są w stanie przenosić urządzenia bardzo wysokie, takie które powinny być stabilnie montowane na tego typu układzie mechanicznym. Wspomniana już duża szerokość wózka oraz szyny pozwala na stabilne zamocowanie układu mechanicznego o dużej wysokości całkowitej. Podsumowując, prowadnice liniowej z serii WE mogą przenosić bardzo duże obciążenia we wszystkich kierunkach.

Wózki liniowe marki HIWIN z serii WEH-CA to wózki, w których elementem tocznym są specjalne kulki, które dzięki zastosowaniu specjalistycznych listew, nie wypadają po wyciągnięciu wózka z szyny. Wózki te, o bardzo dużej szerokości, pozwalają na zamocowanie układu poprzez dokręcenie go trzema rzędami śrub. To pozwala uniknąć odkształceń wynikających z dużej wysokości montowanego układu oraz redukuje naprężenia powstające w prowadnicy podczas przenoszenia tegoż układu w kierunkach liniowych. Wózki te mogą przenosić stosunkowo duże obciążenia we wszystkich kierunkach, a połączenie ich szerokiej i jednocześnie niskiej konstrukcji, tworzy z nich rozwiązanie niezwykle kompaktowe, często stosowane w wymagających maszynach.

Wózki HIWIN z serii WEW-CC podobnie jak wózki z serii WEH-CA charakteryzują się znacznie szerszą budową od innych typów wózków, niezwykle małą wysokością oraz możliwością przenoszenia dużych obciążeń we wszystkich kierunkach. Wózki te, zapewniają niezwykle stabilne rozwiązania, charakteryzują się wysoką jakością oraz dużą precyzją podczas przenoszenia wysokich układów mechanicznych w kierunkach liniowych. Element toczny w postaci kulek w wózkach liniowych WEW-CC marki HIWIN, został zabezpieczony specjalną listwą, która uniemożliwia wypadnięcie kulek podczas wysunięcia wózka z prowadnicy. Dzięki tym wózkom, o niezwykle dużej szerokości, niskiej wysokości oraz dzięki trzem rzędom otworów na śruby, zamocowany układ pracuje bardzo stabilnie oraz bezluzowo.

Dzięki kontrolowanemu ruchowi kulek w określonym odstępie, charakteryzują się one również ulepszonymi właściwościami pracy synchronicznej, większymi dopuszczalnymi prędkościami przesuwu, wydłużonymi interwałami smarowania i zmniejszonym hałasem pracy.

WEH/QEH

Wózek blokowy wysoki. Do zamocowania konstrukcji przyłączeniowej klienta od góry.

WEW/QEW

Wózek liniowy z kołnierzem. Do zamocowania konstrukcji przyłączeniowej klienta od góry lub od dołu.

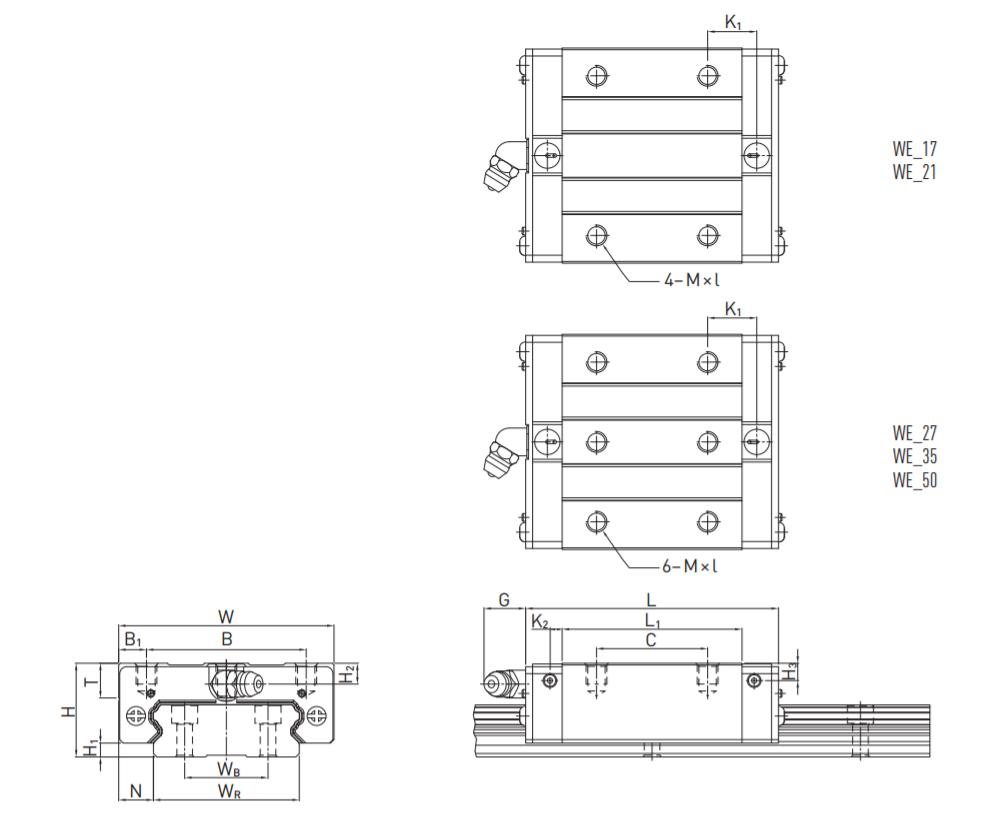

Wymiary wózków serii WEH

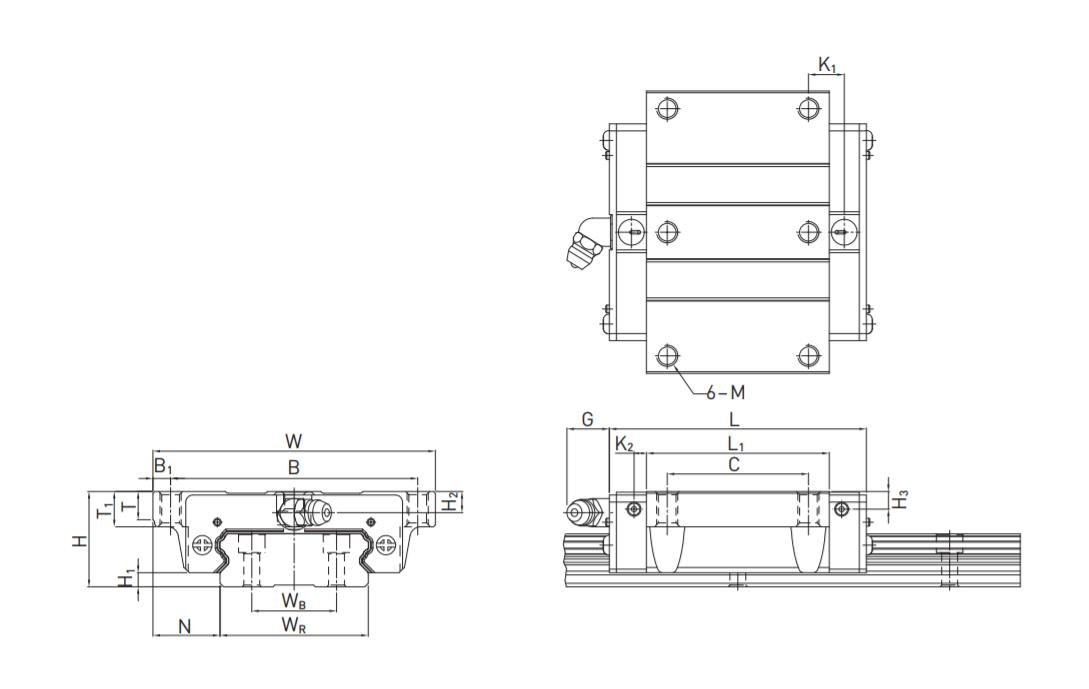

Wymiary wózków serii WEW

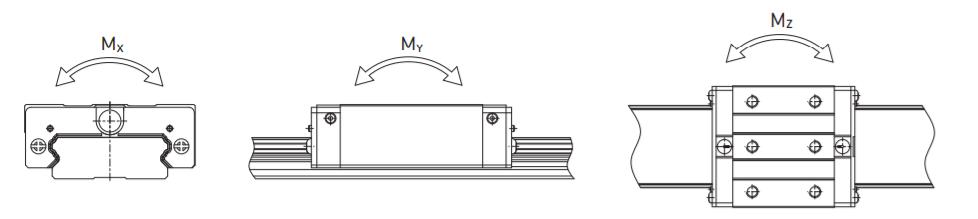

Nośności i momenty
