Pętla FOR – zastosowanie
Największą zaletą pętli FOR jest to, że zawarty w niej program jest wykonywany N-krotnie – gdzie liczba N może być stała lub zmienna. W razie potrzeby zakończenia pętli w cyklu wcześniejszym, niż N-ty, należy zastosować polecenie BREAK.
Doskonałym przykładem na wykorzystanie pętli FOR jest sumowanie wartości z N kolejnych rejestrów.

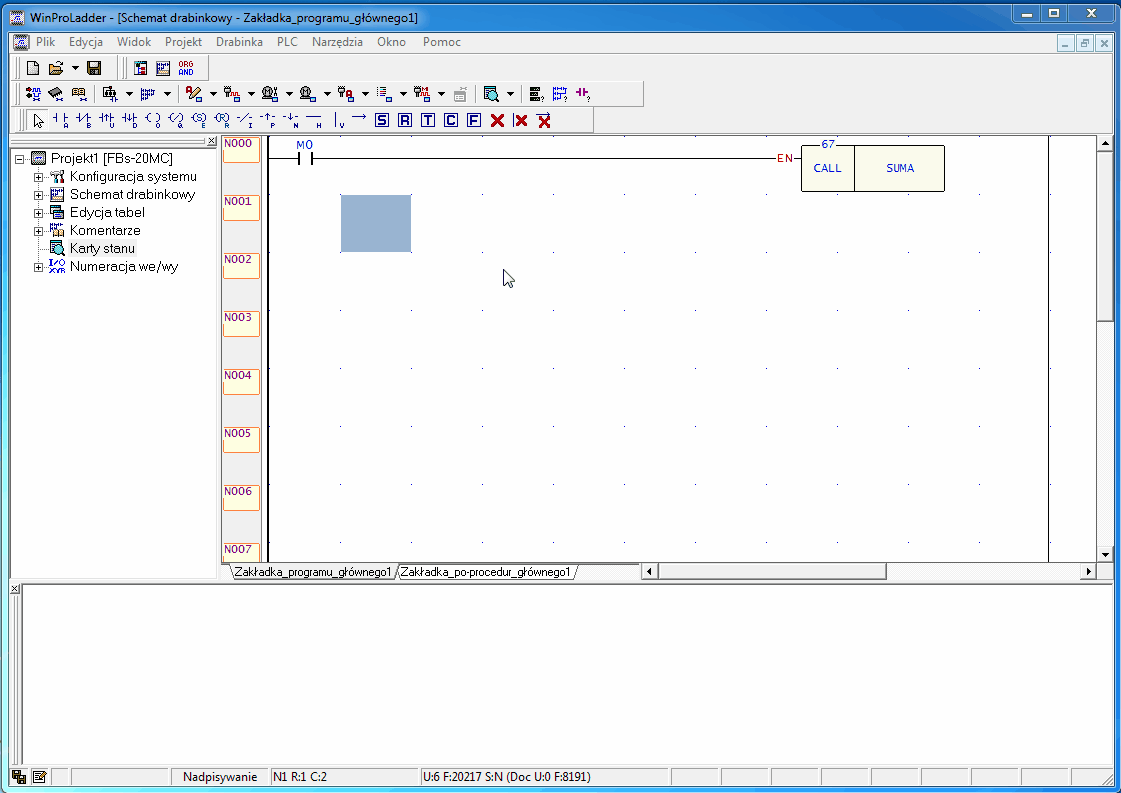

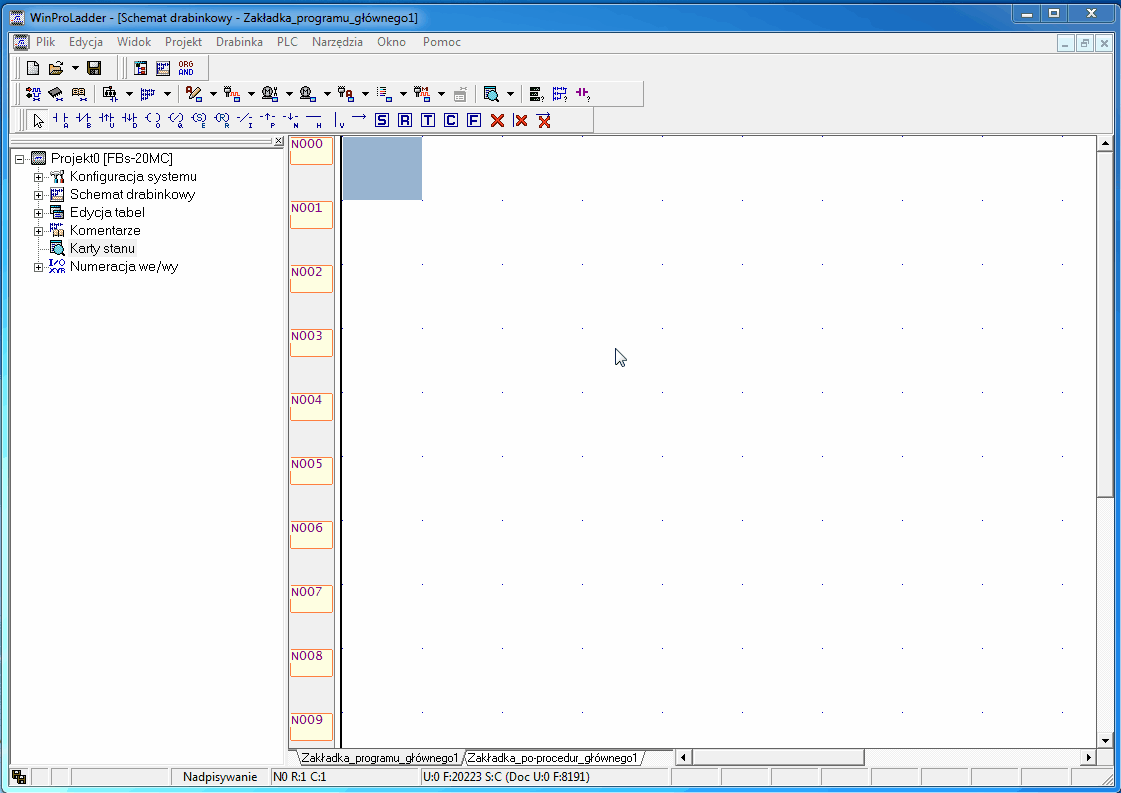

Korzystając z wiedzy zdobytej w części VI naszego kursu, pętla FOR może być umieszczona w podprocedurze. W programie głównym umieszczamy wywołanie podprogramu poprzez marker M0 w następujący sposób:

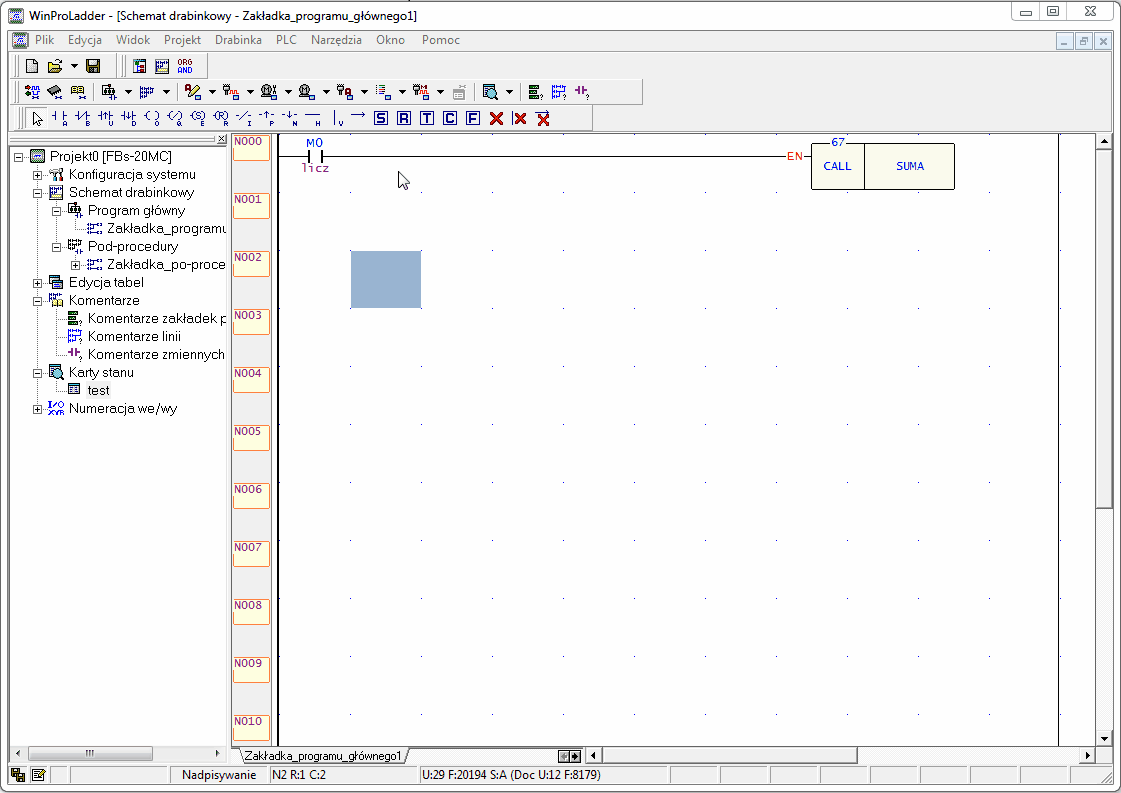

Otrzymujemy gotowy program główny. Teraz możemy przejść do podprocedury i napisać właściwą pętlę FOR:
Program ten dzięki adresowaniu pośrednim (rejestr P0 będzie mówił o numerze rejestru RP0, do którego się odwołujemy, jeśli P0=0 to odwołujemy się do R0, P0=1, to odwołujemy się do R1 itd.) zsumuje N kolejnych rejestrów, gdzie N będzie liczbą wykonania pętli FOR określoną w rejestrze R99. W programie wykorzystujemy następujące funkcje:
LBL – etykieta podprocedury – nazwa musi być zgodna z nazwą w funkcji wywołania CALL
RST – resetowanie wartości rejestru R100, w którym zliczamy sumę, oraz P0 – rejestr adresowania pośredniego
FOR – początek pętli wykonanej tyle razy, ile określa rejestr R99
11.(+) – dodawanie do rejestru R100 rejestru RP0 (będą to rejestry R, których numer jest określony w rejestrze P0)
71 NEXT – zakończenie pętli FOR
68 RTS – wyjście z podprocedury
Po napisaniu programu możemy stworzyć nową kartę stanu, na której będziemy testować jego działanie. Poniżej pokazano test programu – zostało zsumowane 10 kolejnych rejestrów od R0 do R9 (liczba wykonania pętli R99=10). Do testu wykorzystano tryb symulacji:
Na karcie stanów wprowadzamy wartości dla wykorzystywanych rejestrów i zmieniamy stan markera M0 w stan ON. Wynik otrzymamy w rejestrze R100 (suma).
Zapraszam do kolejnej części kursu.
