Fatek bez tajemnic cz. IX – Moduły temperaturowe

Moduły temperaturowe, jak sama nazwa wskazuje, służą do odczytywania temperatury. Pomiar temperatury pozwala nam na kontrolę procesu, możemy również uzależnić od niej całe sterowanie procesem. W zależności od danej aplikacji i jej wymagań można stosować różne czujniki.

Sterownik Fatek obsługuje w odpowiednich modułach następujące czujniki:

• czujniki termoparowe (J, E, K, T, R, B, S, N)
• czujniki rezystancyjne – Pt100, Pt1000 (DIN lub JIS)
• czujniki termistorowe NTC (Negative Temperature Coefficient)

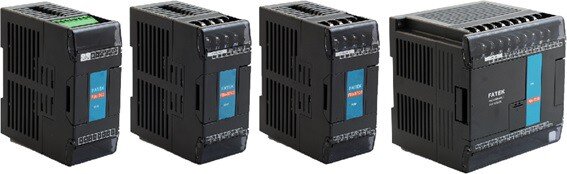

Pojedynczy moduł może obsłużyć od 2 do 16 czujników, maksymalna liczba obsługiwanych czujników wynosi 32. Oczywiście w razie potrzeby możemy zastosować moduł mieszany, który zawiera wejścia analogowe i temperaturowe.

Jak wykonać odczyt temperatury?

Pierwsze, co musimy zrobić, to podłączyć moduł do sterownika poprzez tasiemkę znajdującą się w zestawie. Następnie należy zasilić moduł i podłączyć czujnik według schematu:

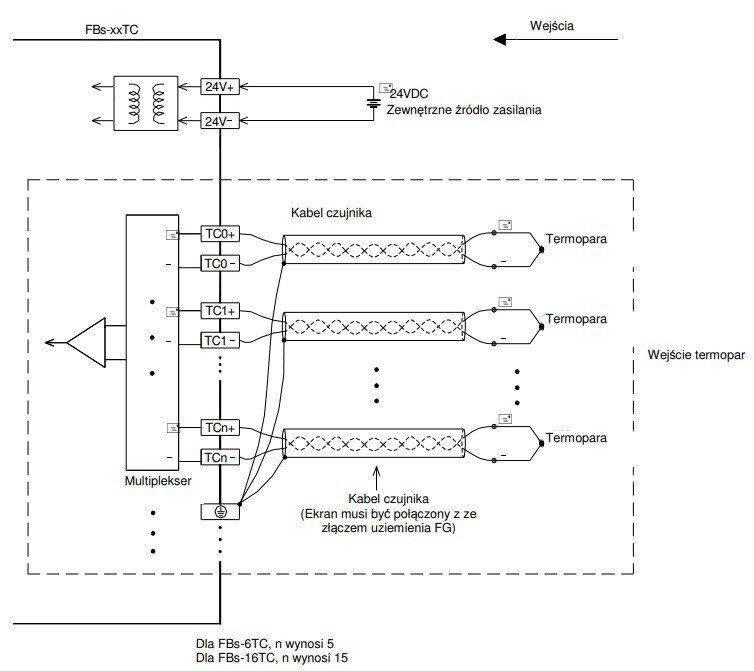

• czujniki termoparowe:

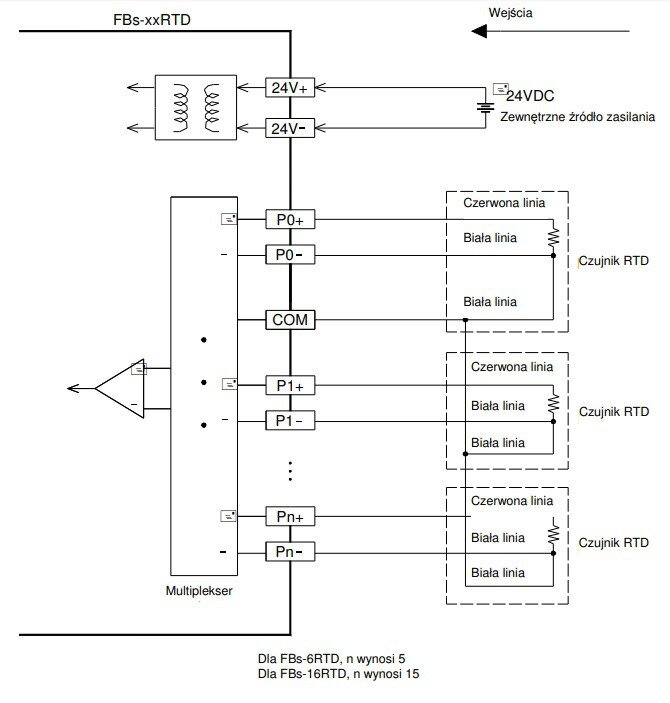

• czujniki rezystancyjne:

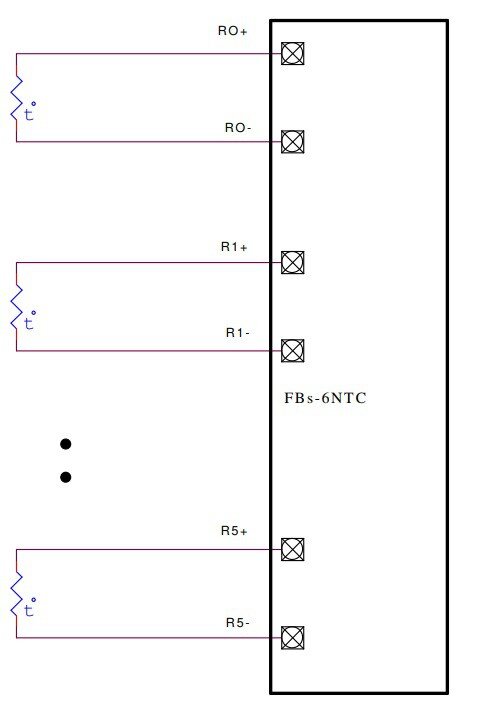

• czujniki NTC:

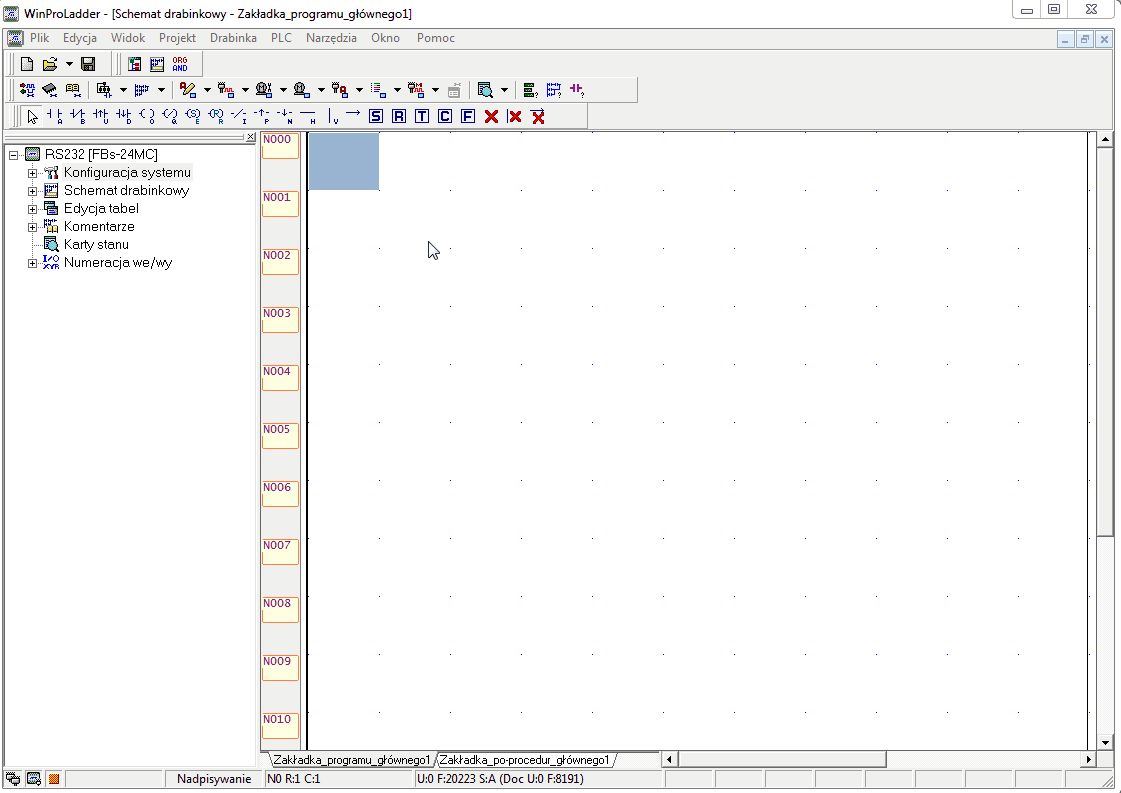

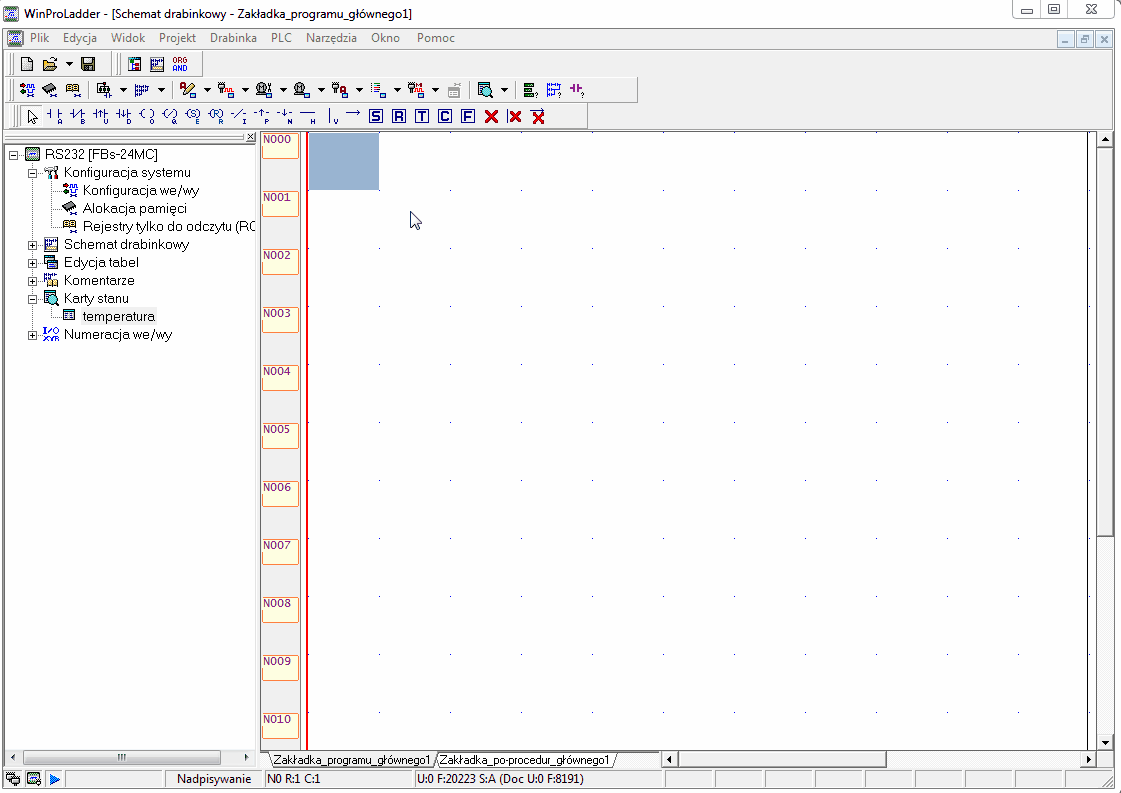

Po podłączeniu elektrycznym modułów i czujników, możemy przejść do konfiguracji sterownika w celu odczytu temperatury. W przykładzie posłużymy się sterownikiem FBs-24MCT2-AC wraz z podłączonym do niego modułem FBs-6RTD z czujnikiem PT100 DIN:

Należy zauważyć, że odczytana wartość temperatury w rejestrze R105 ma wartość 237. Zaraz, przecież nie wkładaliśmy czujnika temperaturowego do piekarnika! Spokojnie, w Fateku format danych jest 16-bitowy całkowity, stąd wartość 237 odpowiada temperaturze 23,7°C. Poniżej przykład programu, gdzie wyjście Y0 jest ustawiane w stan aktywny, gdy temperatura mierzona na czujniku wzrośnie powyżej 25°C:

Bonus dla zaciekawionych tematem – film pokazujący krok po kroku, jak skonfigurować funkcję regulatora PID w sterowniku Fatek:

Link do rozdziału z instrukcji obsługi “Pomiar temperatury i regulacja PID”.

Zapraszam do kolejnej części kursu.
