Czym są podprocedury?
Podprocedury możemy najprościej porównać do podprogramów. Cytując Wikipedię: “Podprogram (inaczej funkcja lub procedura) – termin związany z programowaniem proceduralnym. Podprogram to wydzielona część programu wykonująca jakieś operacje. Podprogramy stosuje się, aby uprościć program główny i zwiększyć czytelność kodu”. Zatem podprocedury są to wydzielone części programu wykonujące daną funkcję/zadanie i mają na celu ułatwienie programiście stworzenia przejrzystego projektu.
Deklaracja podprocedury w programie

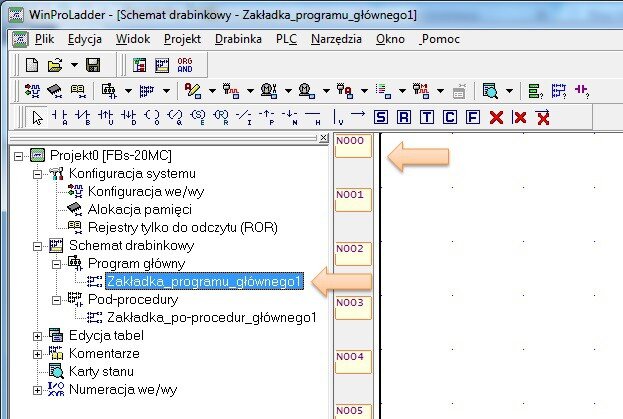

Na wstępie należy stwierdzić, gdzie się znajdujemy, czy w programie głównym, czy w podprocedurze. Oprócz wskazania na program główny, na drzewku projektu, dodatkową informacją dla nas, że znajdujemy się w programie głównym, jest pojedyncza gruba linia:

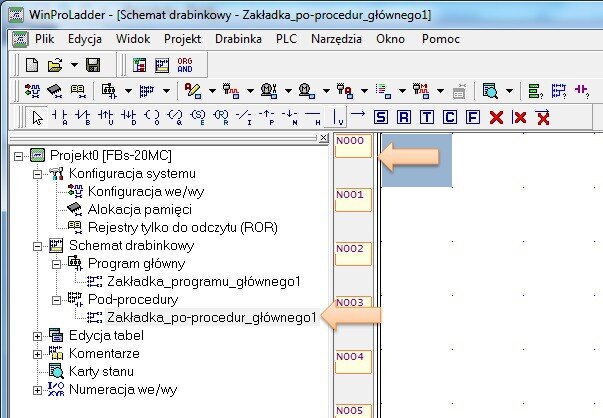

W odróżnieniu od programu głównego, podprogram – oprócz osobnej zakładki na drzewku programu – charakteryzuje się podwójną cienką linią pokazaną na poniższym obrazie:

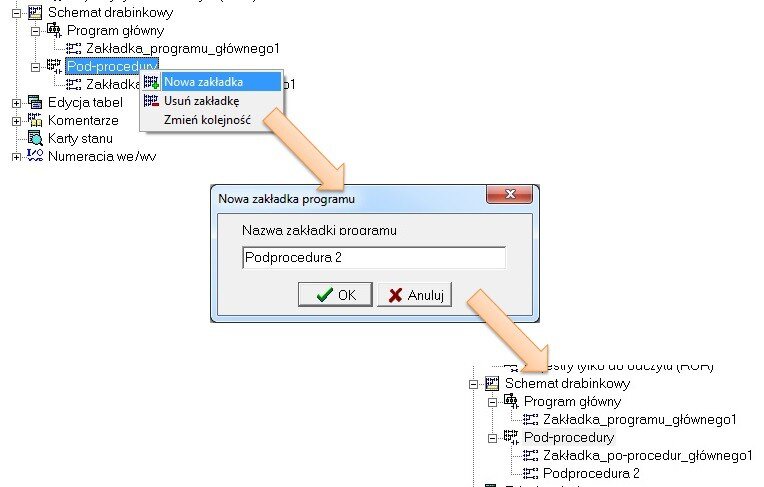

Oczywiście możemy dodać więcej podprocedur niż 1. Wystarczy prawym przyciskiem myszy nacisnąć na pod-procedury na drzewku projektu i dodać nową zakładkę:

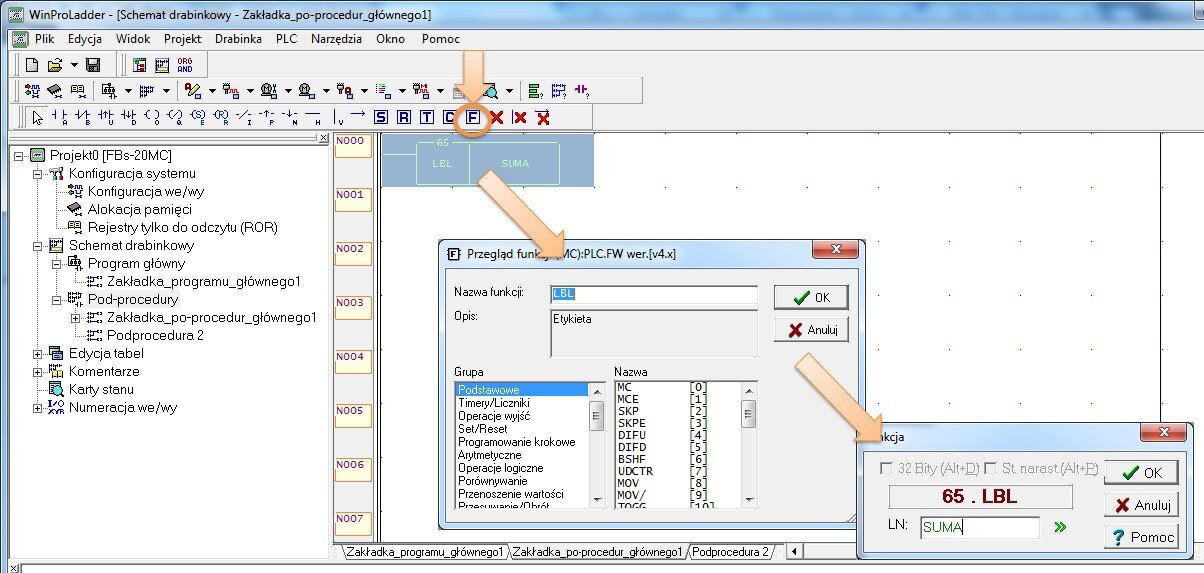

Przechodząc do zakładki podprocedury możemy zadeklarować jej rozpoczęcie korzystając z funkcji 65 – LBL i określając nazwę podprocedury, np. suma. Nazwa może zawierać od 1 do 6 znaków alfanumerycznych i nie może być zdublowana w programie:

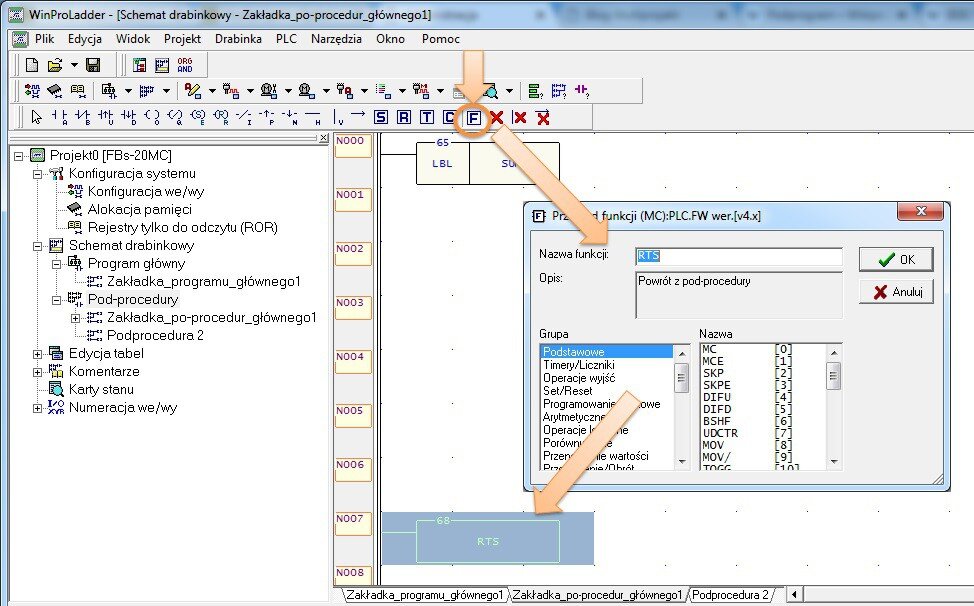

Następnie musimy zadeklarować zakończenie naszej podprocedury. W tym celu wykorzystamy funkcję 68 – RTS:

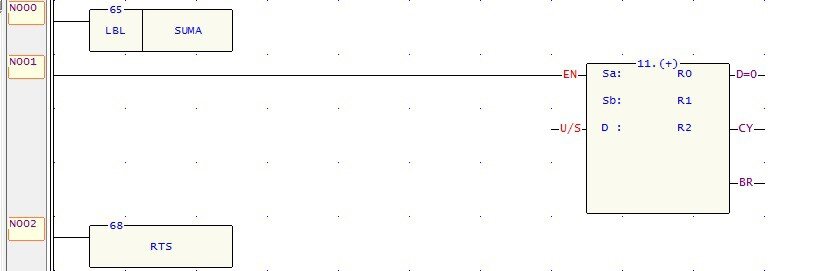

Teraz pomiędzy funkcją LBL i RTS możemy zawrzeć nasz fragment kodu. W przykładzie zdefiniujemy podprocedurę, która będzie realizowała za pomocą funkcji 11 (+) dodawanie wartości z rejestru R0 do rejestru R1 i zapisywała w w rejestrze R2:
Deklaracja podprocedury jest gotowa, pozostaje pytanie, jak ją wywołać z programu głównego?
Wywoływanie podprocedury

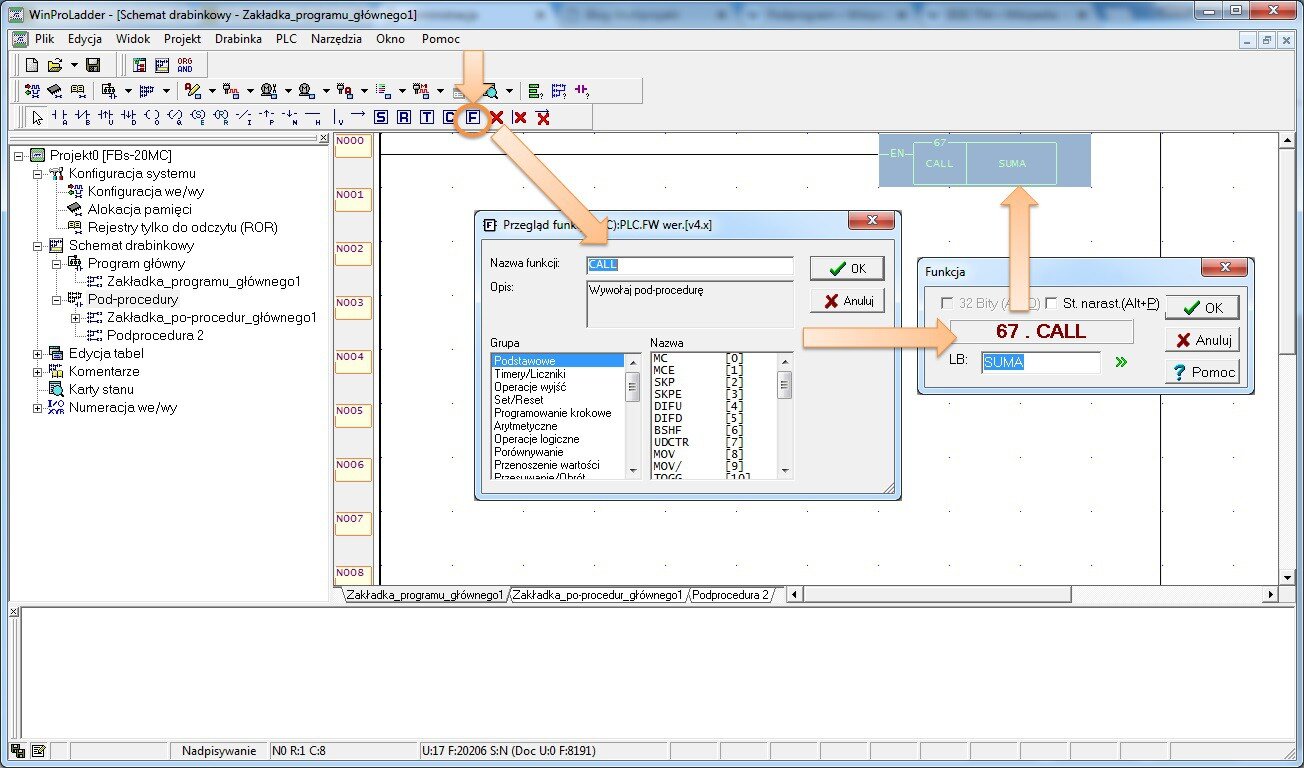

Aby w programie głównym wywołać wykonanie podprocedury należy skorzystać w funkcji 67 – CALL:
Jeżeli wejście funkcji „EN” = 1 lub zmieni się z 0 na 1 (instrukcja P), PLC wywoła (wykona) podprocedurę o nazwie wskazanej w polu LBL. Po wywołaniu podprocedury, program zawarty w niej będzie wykonywany standardowo (linia po linii), jednakże w przypadku napotkania instrukcji RTS sterownik wróci do programu głównego do linii znajdującej się poniżej funkcji CALL.
Uwaga. Wszystkie podporcedury muszą kończyć się instrukcją „powrót z podprocedury – RTS”. W przeciwnym wypadku, może to skutkować błędem wykonania programu lub nastąpi zatrzymanie CPU.

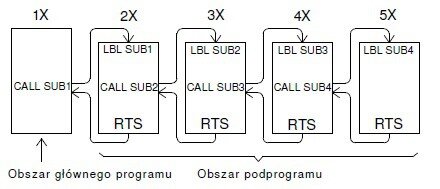

Jeżeli program główny wywoła podprocedurę, to podporcedura ta również może wywołać inne podprocedury (tak zwane zagnieżdżone podprocedury) – aż do 5 poziomów (łącznie z procedurą obsługi przerwania). Przypominamy, że darmowy program WinProLadder można ściągnąć tutaj.
Zapraszamy do kolejnej części kursu.
