W fabrykach większość maszyn działa zgodnie z kombinacją parametrów specyficznych dla wykonywanego zadania. Weźmy za przykład maszynę pakującą. Realizacja pakowania wymaga takich parametrów, jak temperatura, ciśnienie i czas zgrzewania. Tymczasem owijanie opakowań wymaga informacji o długości, po jakiej nastąpi odcięcie odcinka oraz materiale do owijania. Możliwe parametry powyższej receptury to:
- Produkt A: długość odcięcia 100 cm, folia plastikowa, temperatura zgrzewania 245 °C
- Produkt B: długość odcięcia 80 cm, folia metalizowana, temperatura zgrzewania 200 °C
- Produkt C: długość odcięcia 200 cm, folia plastikowa, temperatura zgrzewania 260 °C
Tworzenie receptur w panelu HMI
Powyższe receptury można zapisać w interfejsie HMI i zaktualizować recepturę lub zrobić jej backup (za pomocą dysku USB lub karty SD, przy użyciu pliku w formacie .csv). Tyle w teorii, teraz w praktyce pokażemy tworzenie receptur w panelu HMI ! Tym razem za przykład weźmiemy kawiarnię i system zamówień (gotowy projekt do pobrania):

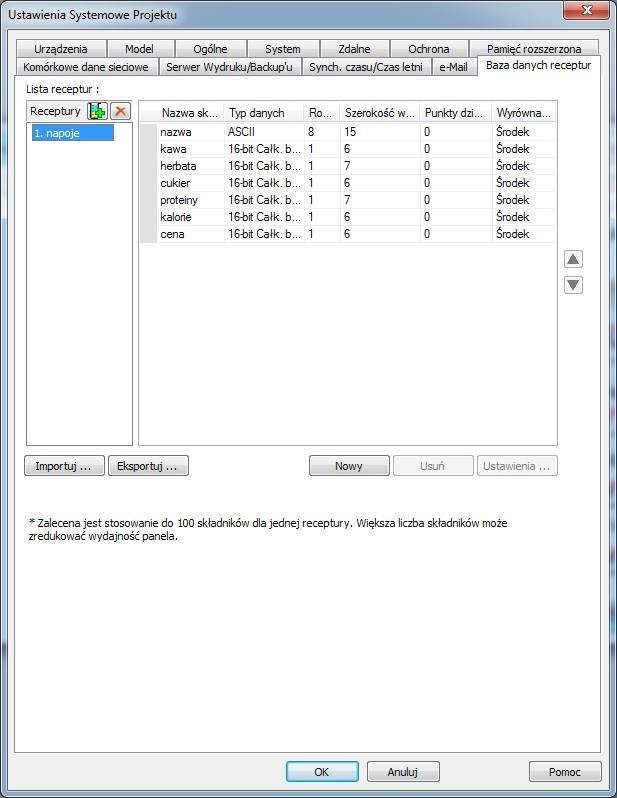

Prace rozpoczniemy od wybrania w programie EasyBuildePRo ustawień systemowych projektu i zdefiniowania struktury naszej receptury:

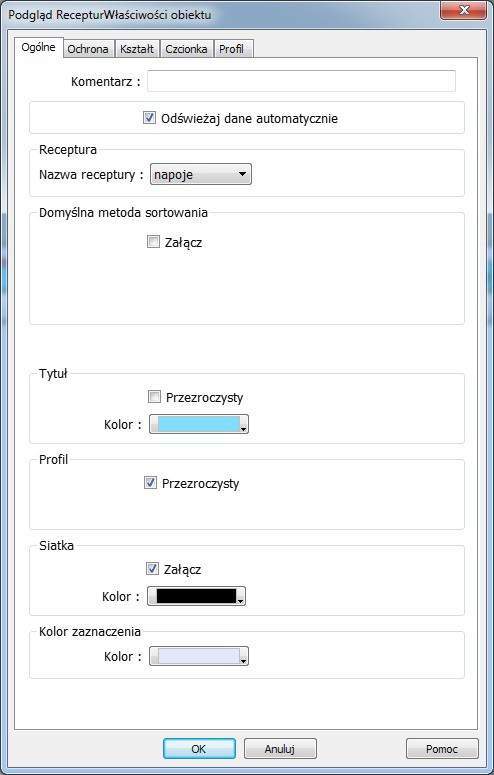

Następnie z zakładki obiekty dodamy podgląd receptur:

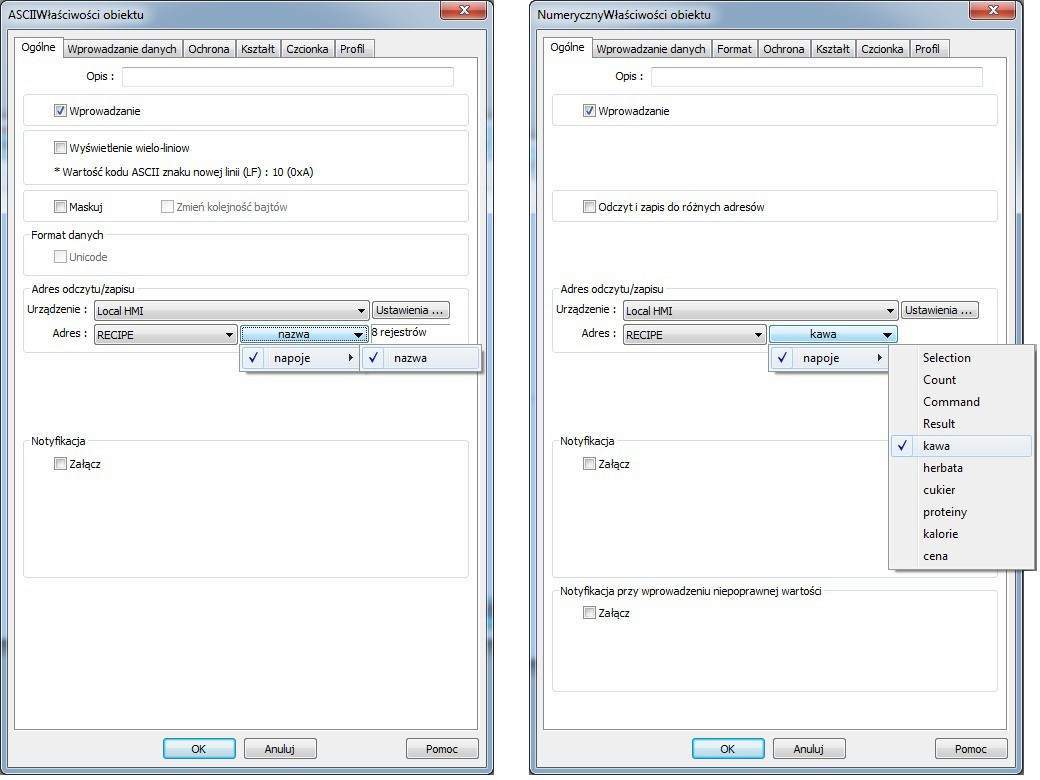

Mamy już możliwość podejrzenia receptury. Żeby móc dodać kolejne wiersze w naszej recepturze posłużymy się obiektami ASCII i numerycznymi:

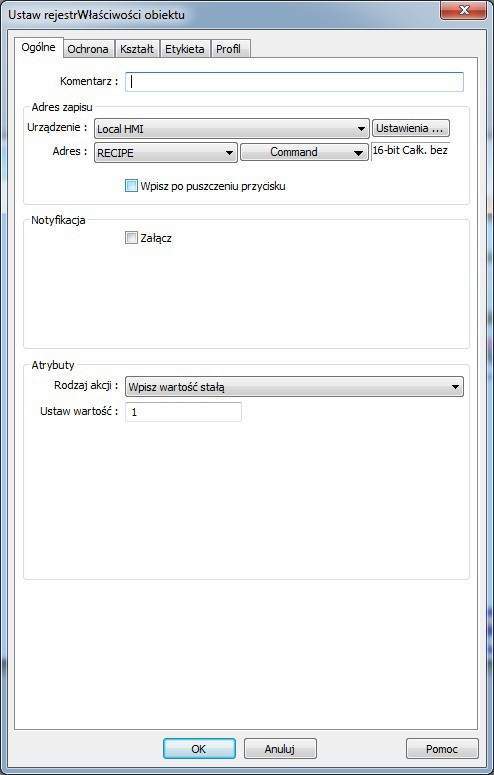

Aby wydać polecenie dodania nowego wiersza (1), aktualizacji istniejącego (2) lub usunięcia wybranego (3) posłużymy się obiektem Ustaw rejestr. Wybieramy jako adres zmienną Recipe –> Command i wpisujemy kolejno wartości 1, 2, 3:

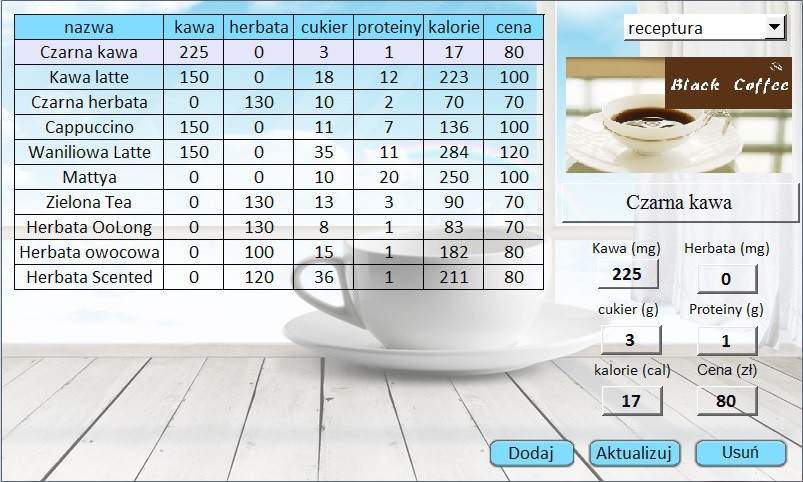

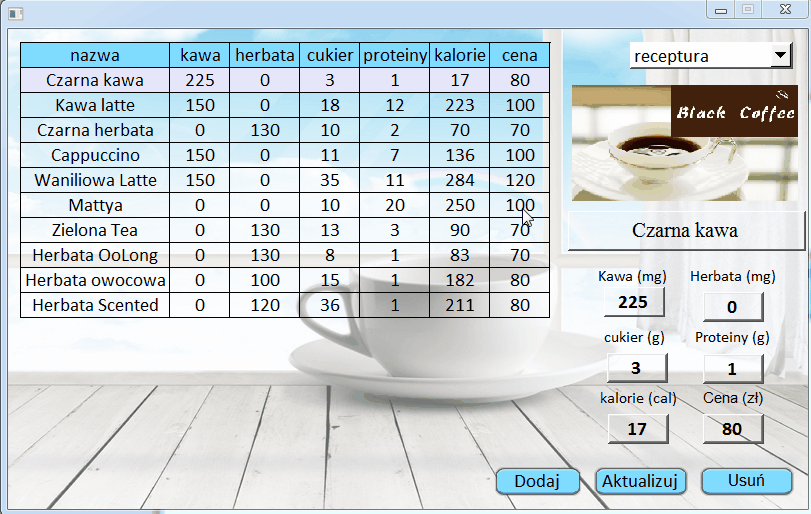

Możemy już wyświetlić rekordy receptury, zmieniać ich wartości i usuwać wybrane:

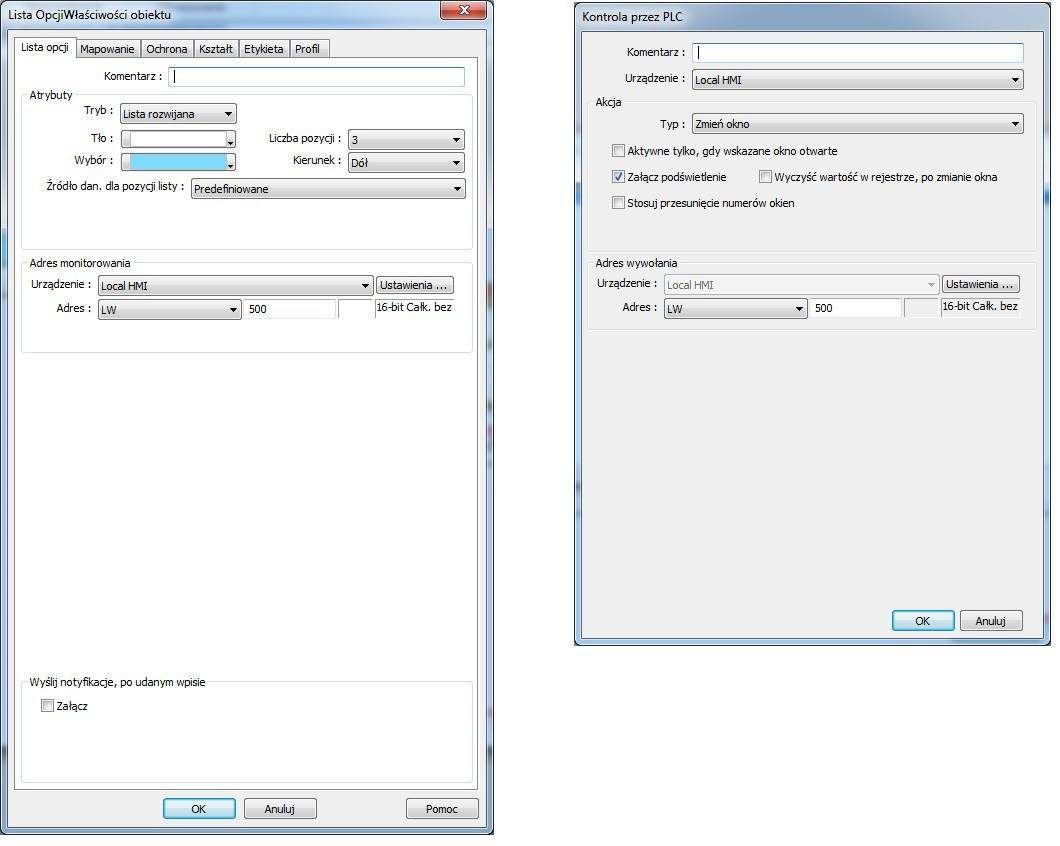

Teraz za pomocą rozwijanej listy (zakładka obiekty –> lista opcji) stworzymy menu do przejścia między oknami. Jako zmienną określimy adres LW500, który w kontroli przez PLC (zakładka obiekty –> kontrola przez PLC) ustawimy jako adres odpowiadający za numer wyświetlanego okna. W zakładce Mapowanie określimy wyświetlane nazwy okien oraz ich numery:

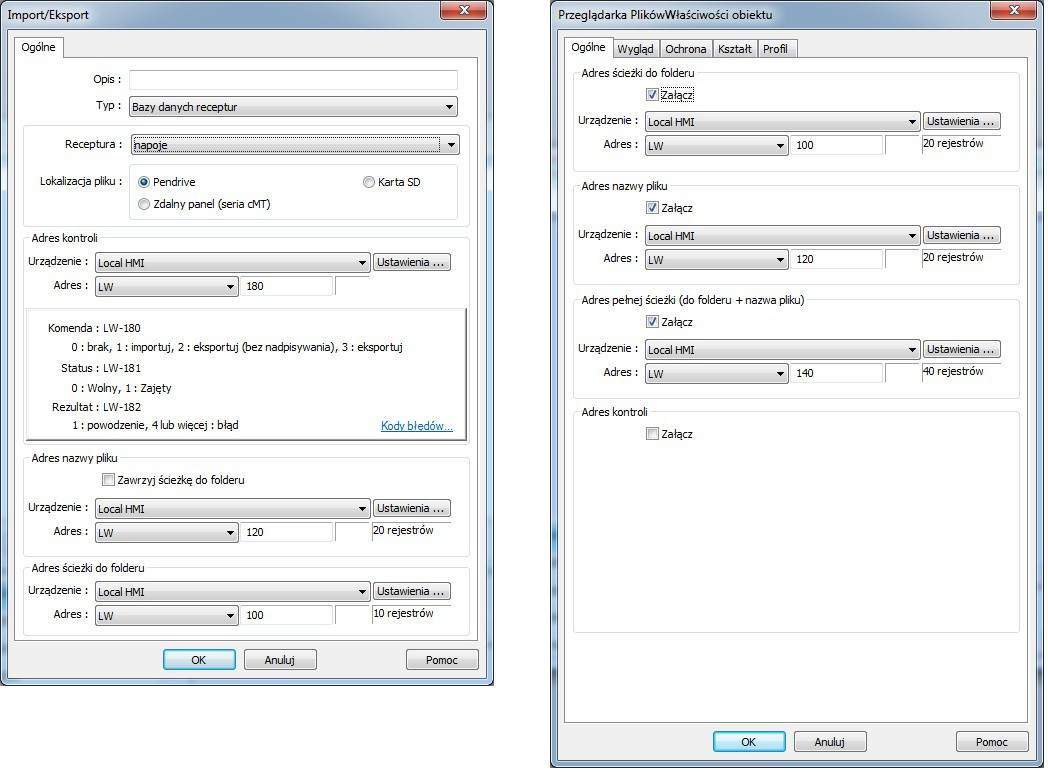

Teraz zajmiemy się możliwością eksportowania i importowania plików receptury z pendrive’a lub karty SD w formacie .csv. Posłuży nam do tego funkcja Import/Eksport wybrana z zakładki obiekty –> operacje na plikach –> import/eksport. Określimy w tej funkcji źródło oraz zmienną kontrolną LW180 i zmienne odpowiadające za ścieżkę pliku LW100 i nazwę pliku LW120. W oknie 11 import/eksport z tej samej zakładki dodamy obiekt przeglądarki plików, która będzie automatycznie podawać nam ścieżkę i nazwę pliku:

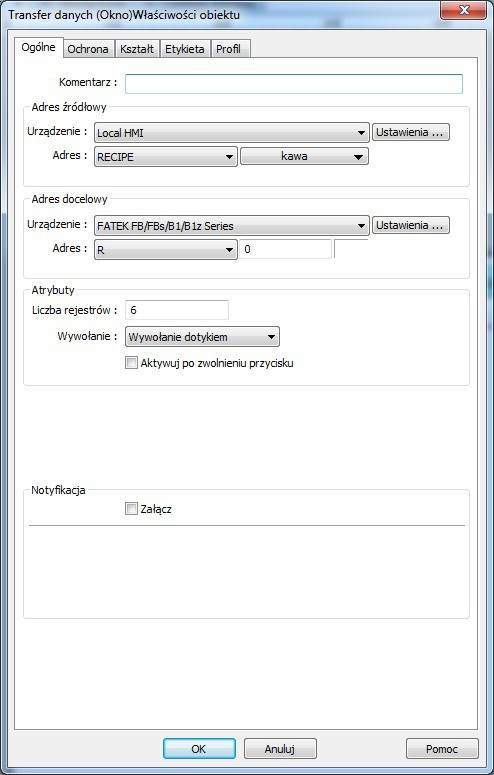

W oknie 12 transfer danych stworzymy możliwość wysłania wybranego wiersza receptury do sterownika. Posłuży nam do tego obiekt z zakładki obiekty –> Transfer danych –> Transfer danych (okno). Jako dane źródłowe podamy pierwszy rejestr receptury i zapiszemy 6 kolejnych zmiennych na 6 adresach sterownika, począwszy od adresu określonego jako adres docelowy:
Czas na testy!
Uruchomimy symulację i wyeksportujemy plik receptur. Zostanie on zapisany pod ścieżką C:\EBpro\usb1\ w katalogu Receptury. Następnie otworzymy plik i dodamy dwa wpisy. Po zapisaniu importujemy dane do panelu. Usuniemy jeden wpis, a w drugim zmienimy wartość. Po zmianie zrobimy backup na pendrive. Na końcu sprawdzimy możliwość zapisu wybranego wiersza receptury do sterownika.

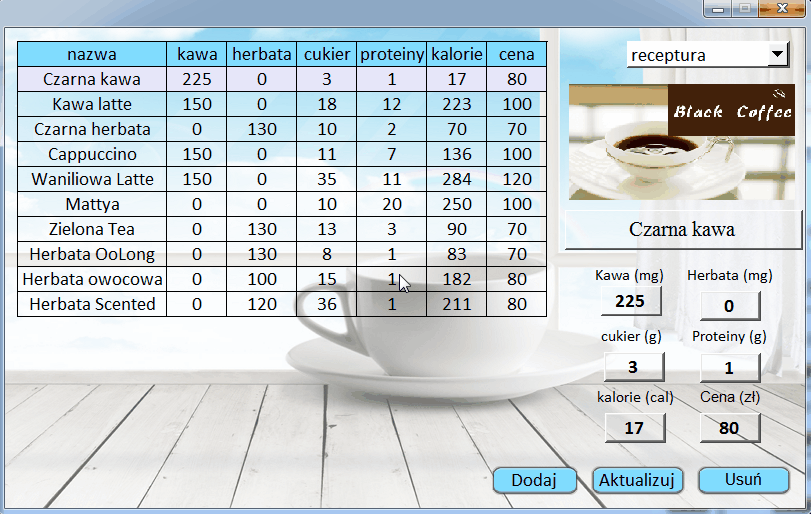

Wszystko przedstawiam krok po kroku poniżej:
