Czym jest HMI?
HMI (Human Machine Interface) to interfejs komunikacji pomiędzy człowiekiem a maszyną. W automatyce przemysłowej najczęściej jest to panel operatorski wyposażony w ekran dotykowy, który umożliwia operatorowi monitorowanie procesu technologicznego oraz sterowanie pracą urządzenia.
Panel HMI współpracuje ze sterownikiem PLC, który odpowiada za analizę sygnałów z czujników i za sterowanie elementami wykonawczymi, natomiast panel HMI prezentuje operatorowi aktualny stan maszyny oraz umożliwia wydawanie poleceń. Dzięki wymianie danych pomiędzy HMI i PLC operator może na bieżąco monitorować proces, zmieniać parametry pracy urządzenia oraz reagować na pojawiające się komunikaty i alarmy.
Panel HMI pozwala użytkownikowi:
- uruchamiać i zatrzymywać proces,
- zmieniać parametry pracy,
- wybierać receptury,
- monitorować aktualny stan urządzenia,
- analizować alarmy,
- przeglądać historię zdarzeń,
- obserwować trendy procesowe.

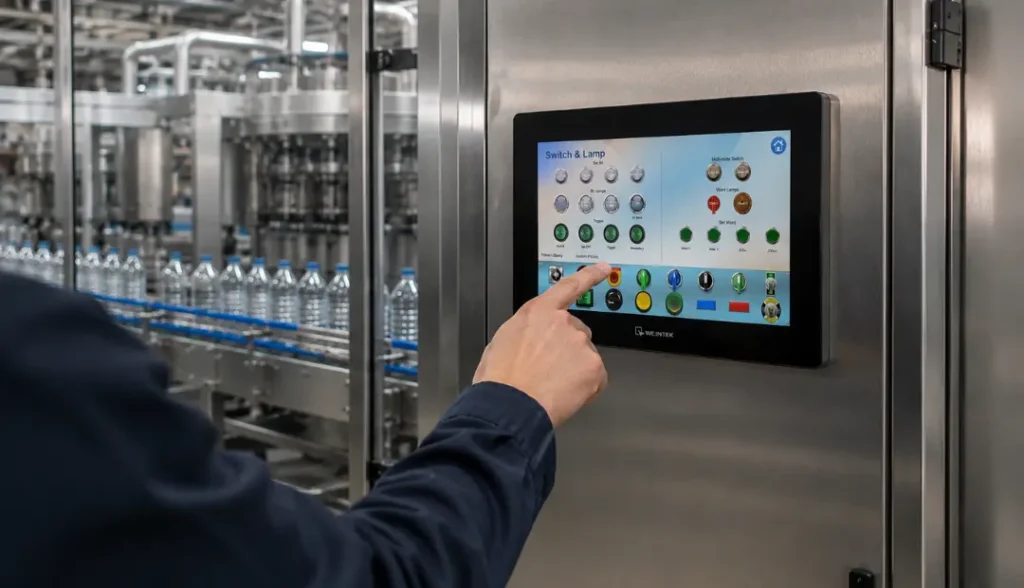

Panel HMI to urządzenie, które pozwala operatorowi komunikować się ze sterownikiem PLC i innymi urządzeniami przemysłowymi.

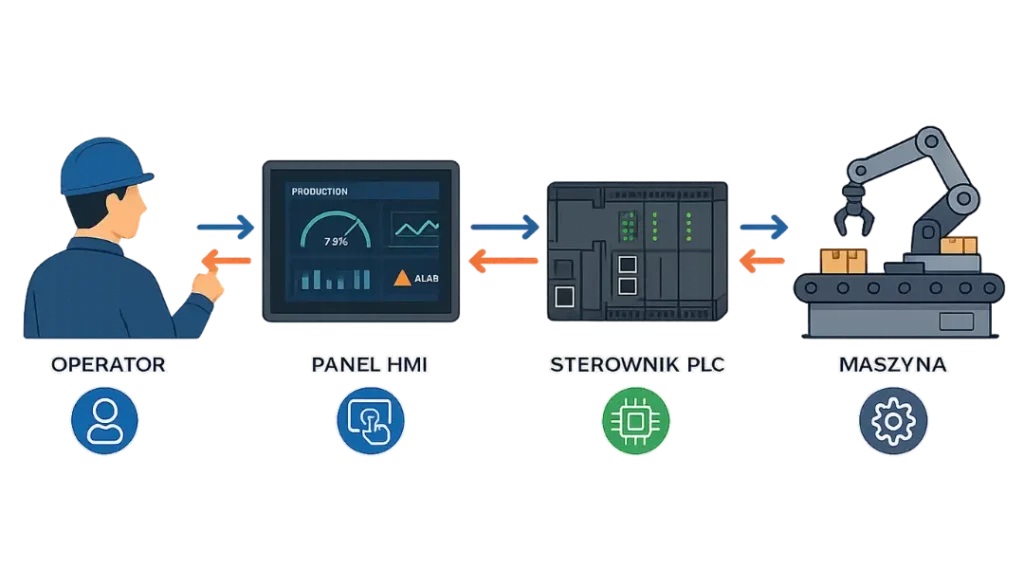

Jak działa panel operatorski HMI?
Panel operatorski HMI nie pracuje samodzielnie – współpracuje ze sterownikami PLC, napędami, czujnikami, falownikami oraz wieloma innymi urządzeniami.
W praktyce wygląda to następująco:
- Sterownik PLC odczytuje informacje z czujników i urządzeń wykonawczych.
- Dane są przesyłane do panelu HMI.
- Panel prezentuje je w postaci czytelnych ekranów, wykresów, wskaźników lub komunikatów alarmowych.
- Operator podejmuje decyzję i wprowadza odpowiednie polecenie.
- Panel przekazuje polecenie do sterownika PLC.
- Sterownik realizuje odpowiednią akcję na maszynie.
Dzięki takiemu podziałowi zadań logika sterowania pozostaje w sterowniku PLC, natomiast panel operatorski odpowiada za wygodną komunikację z użytkownikiem.
W nowoczesnych aplikacjach możliwości HMI są jednak znacznie większe. Oprócz wizualizacji procesu panel może archiwizować dane, obsługiwać wielu użytkowników, prezentować trendy, komunikować się z bazami danych, a nawet umożliwiać bezpieczny zdalny dostęp do maszyny.
To sprawia, że współczesny panel HMI staje się nie tylko interfejsem operatora, ale również ważnym elementem cyfrowej infrastruktury przedsiębiorstwa.
Jakie funkcje wykonuje dobry panel HMI?
Główne zadanie HMI to ułatwienie obsługi maszyny przez operatora. Nowoczesne panele operatorskie oferują jednak znacznie więcej funkcji i często stają się centrum zarządzania informacjami o całym procesie.

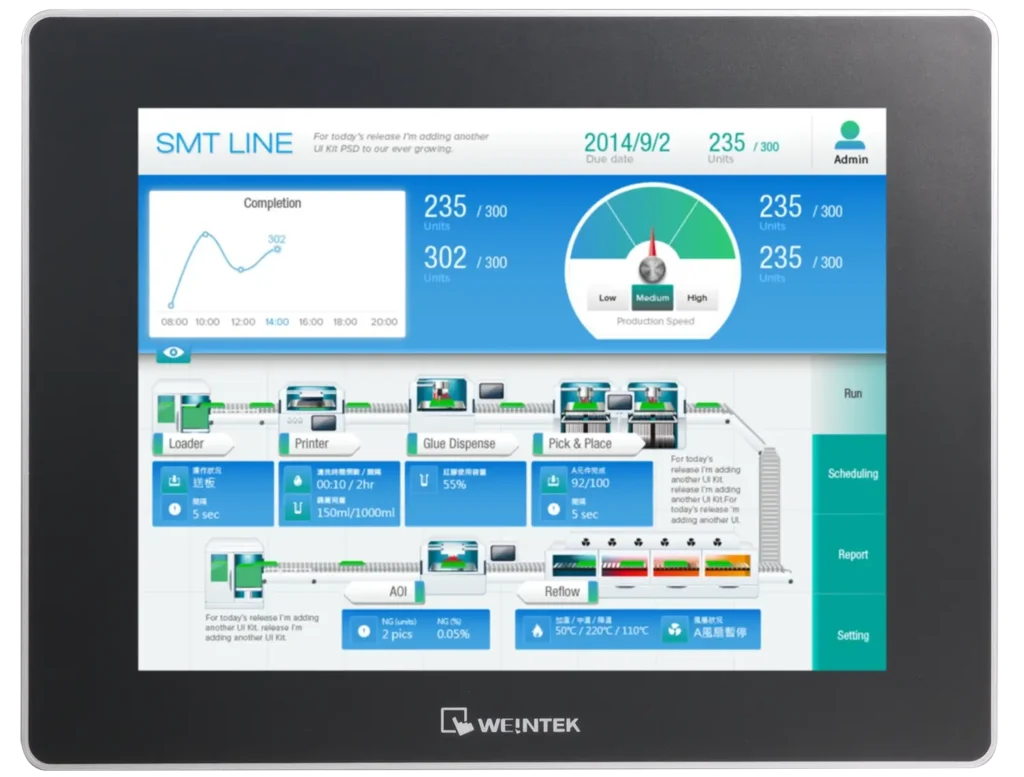

Wizualizacja
Panel HMI ma za zadanie pokazywać dane o działaniu maszyny w prosty i zrozumiały sposób. Zamiast odczytywać skomplikowane sygnały, operator widzi na ekranie jasne wizualizacje stanu maszyn, położenia siłowników czy działania napędów. Może też sprawdzić takie parametry jak temperatura, ciśnienie czy poziom cieczy w zbiornikach. Dobrze zaprojektowany interfejs pozwala szybko ocenić sytuację i intuicyjnie reagować na problemy.

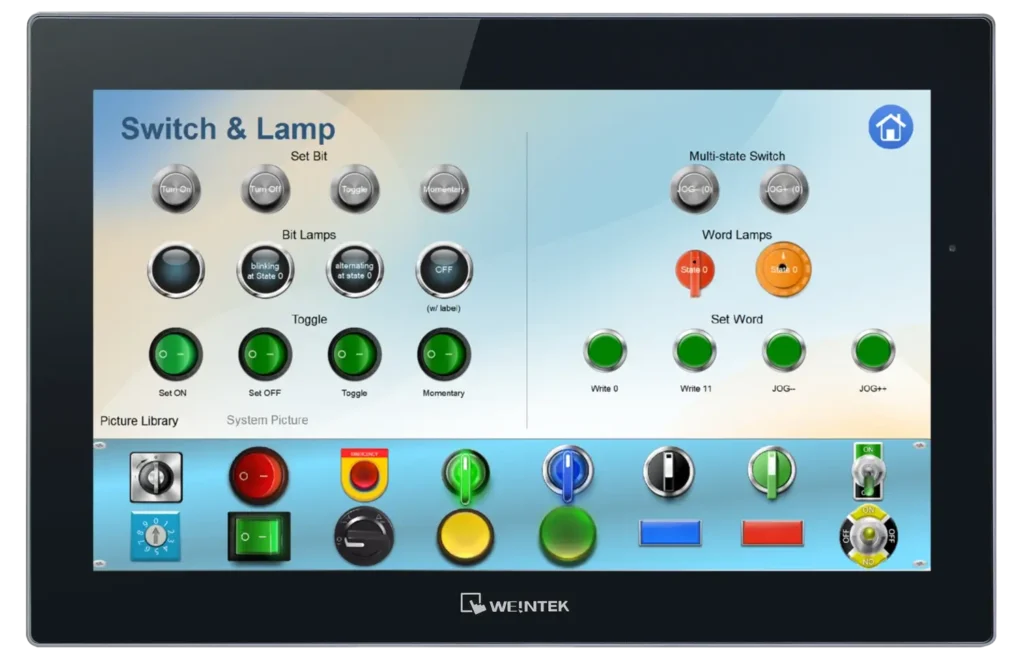

Sterowanie maszyną
Panel operatorski pozwala zmieniać ustawienia procesu bez potrzeby zmieniania programu w sterowniku PLC.
Operator może między innymi:
- uruchamiać i zatrzymywać maszynę,
- przełączać tryby pracy,
- potwierdzać alarmy,
- wykonywać czynności serwisowe zgodnie z nadanymi uprawnieniami.
Dzięki temu codzienna obsługa urządzenia jest prostsza i bezpieczniejsza.
Alarmy i diagnostyka
Jedną z największych zalet paneli HMI jest szybka diagnostyka problemów. Wyobraźmy sobie sytuację, w której na linii produkcyjnej zatrzymuje się transporter. Bez odpowiedniej wizualizacji operator widzi jedynie, że maszyna przestała pracować. Na panelu HMI może natomiast pojawić się komunikat: Alarm 023 – brak sygnału z czujnika obecności produktu. To z pozoru niewielka różnica, ale w praktyce pozwala znacznie szybciej zlokalizować przyczynę problemu i ograniczyć czas przestoju.
Nowoczesne panele Weintek pozwalają na przeglądanie historii alarmów. Dzięki temu zespół odpowiedzialny za utrzymanie maszyn może analizować często występujące problemy i lepiej planować naprawy.

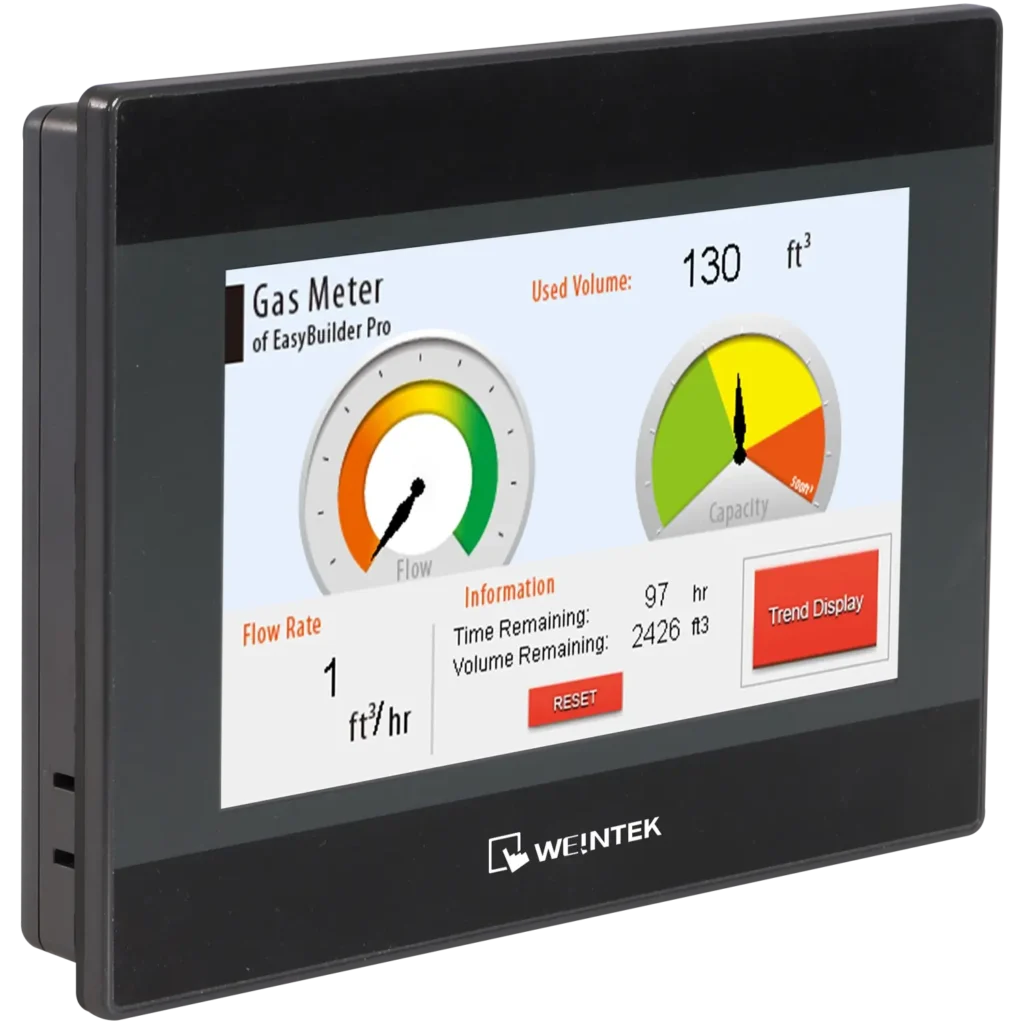

Trendy i archiwizacja danych
Coraz więcej procesów technologicznych wymaga nie tylko bieżącego monitorowania, ale również analizy danych historycznych.
Panel HMI może rejestrować między innymi:
- temperaturę,
- ciśnienie,
- zużycie energii,
- wydajność produkcji,
- liczbę wykonanych cykli,
- czas pracy urządzeń.
Dane prezentowane są najczęściej w formie wykresów i trendów, co ułatwia ocenę stabilności procesu oraz identyfikację odchyleń.
Zarządzanie użytkownikami
Nie każdy operator powinien mieć dostęp do wszystkich funkcji maszyny. Dlatego nowoczesne panele HMI umożliwiają tworzenie kont użytkowników oraz przypisywanie im odpowiednich uprawnień.
Przykładowo:
- operator może uruchamiać maszynę i zmieniać receptury,
- technolog ma możliwość modyfikacji parametrów procesu,
- serwisant uzyskuje dostęp do funkcji diagnostycznych,
- administrator zarządza konfiguracją całego systemu.
Takie rozwiązanie zwiększa bezpieczeństwo pracy oraz ogranicza ryzyko przypadkowej zmiany krytycznych ustawień.
Zdalny dostęp
Jeszcze kilka lat temu każda awaria maszyny oznaczała konieczność przyjazdu serwisanta do zakładu. Obecnie coraz więcej producentów maszyn oraz działów utrzymania ruchu poszukuje bezpiecznych narzędzi umożliwiających zdalną diagnostykę. Takie rozwiązania mają panele Weintek, które zapewniają bezpieczny i szyfrowany zdalny dostęp z każdego miejsca na świecie. Zdalny monitoring danych z wielu paneli jest możliwy za pomocą platformy WeinCloud, a zdalny dostęp do maszyn za pomocą szyfrowanego połączenia VPN przez EasyAccess.
Dzięki temu serwisant może zdalnie:
- sprawdzić aktualny stan maszyny,
- analizować alarmy,
- wspierać operatora,
- wprowadzać zmiany w aplikacji,
- skrócić czas przestoju.
Serwis paneli operatorskich HMI
Firma Multiprojekt Automatyka wykonuje zarówno serwis gwarancyjny, jak i naprawy pogwarancyjne paneli operatorskich HMI. Diagnostyka urządzeń i wycena naprawy zawsze jest bezpłatna.
HMI, PLC, SCADA i komputer przemysłowy – czym się różnią?
HMI, PLC i SCADA nie są rozwiązaniami konkurencyjnymi, lecz elementami jednego systemu automatyki przemysłowej, z których każdy odpowiada za inne zadania.
| Rozwiązanie | Za co odpowiada? | Typowe zastosowanie |
|---|---|---|
| HMI | Wizualizacja procesu, komunikacja operatora z maszyną oraz zarządzanie parametrami pracy | Pojedyncze maszyny, stanowiska oraz niewielkie linie produkcyjne |
| PLC | Realizacja programu sterującego i sterowanie procesem | Sterowanie maszynami i urządzeniami wykonawczymi |
| SCADA | Centralny nadzór nad procesami, archiwizacja danych, alarmowanie i raportowanie | Linie produkcyjne, instalacje technologiczne i całe zakłady |
| Komputer przemysłowy | Uruchamianie zaawansowanych aplikacji przemysłowych | SCADA, MES, bazy danych, analityka, systemy wizyjne |
Panele HMI, choć tradycyjnie kojarzone z obsługą pojedynczych maszyn, w nowoczesnych rozwiązaniach takich jak te oferowane przez firmę Weintek, mają znacznie szersze możliwości. Oprócz podstawowej funkcji wizualizacji procesów i komunikacji z operatorem, mogą współpracować z wieloma sterownikami PLC jednocześnie. Ponadto pełnią funkcję bramy komunikacyjnej oraz integrują dane z systemami MES, SCADA i ERP.
Dzięki wsparciu nowoczesnych standardów komunikacyjnych, takich jak OPC UA, MQTT czy SQL, panele Weintek stają się kluczowym elementem architektury Przemysłu 4.0. Łączą one warstwę sterowania z systemami zarządzania produkcją i analizy danych, co pozwala na bardziej efektywne zarządzanie procesami przemysłowymi. Tego typu zaawansowana integracja wspiera nie tylko automatyzację produkcji, ale także jej optymalizację poprzez lepsze wykorzystanie dostępnych danych.
W ten sposób panele HMI odgrywają istotną rolę w modernizacji zakładów przemysłowych oraz dostosowaniu ich do wymogów współczesnego rynku technologicznego.
HMI a PLC
Najprościej można powiedzieć, że PLC „myśli”, a HMI „pokazuje”.
Sterownik PLC realizuje program sterujący i odpowiada za pracę maszyny. Panel operatorski nie zastępuje sterownika – umożliwia jedynie operatorowi komunikację z nim.
Dlatego w zdecydowanej większości aplikacji oba urządzenia pracują razem.
Zobacz nasz przewodnik, jak połączyć HMI ze sterownikiem PLC
HMI a SCADA
Panel HMI przeznaczony jest przede wszystkim do obsługi jednej maszyny lub stanowiska.
System SCADA znajduje się poziom wyżej. Pozwala monitorować wiele maszyn jednocześnie, zbierać dane z całego zakładu, tworzyć raporty oraz analizować wydajność produkcji.
W praktyce bardzo często spotyka się rozwiązanie, w którym każda maszyna wyposażona jest we własny panel HMI, a wszystkie dane trafiają równocześnie do centralnego systemu SCADA.
Przeczytaj artykuł, czym się różni HMI od SCADA
HMI a komputer przemysłowy
Komputery przemysłowe (IPC) zapewniają dużą moc obliczeniową i sprawdzają się w wymagających aplikacjach, takich jak systemy wizyjne, zaawansowana analityka danych czy MES.

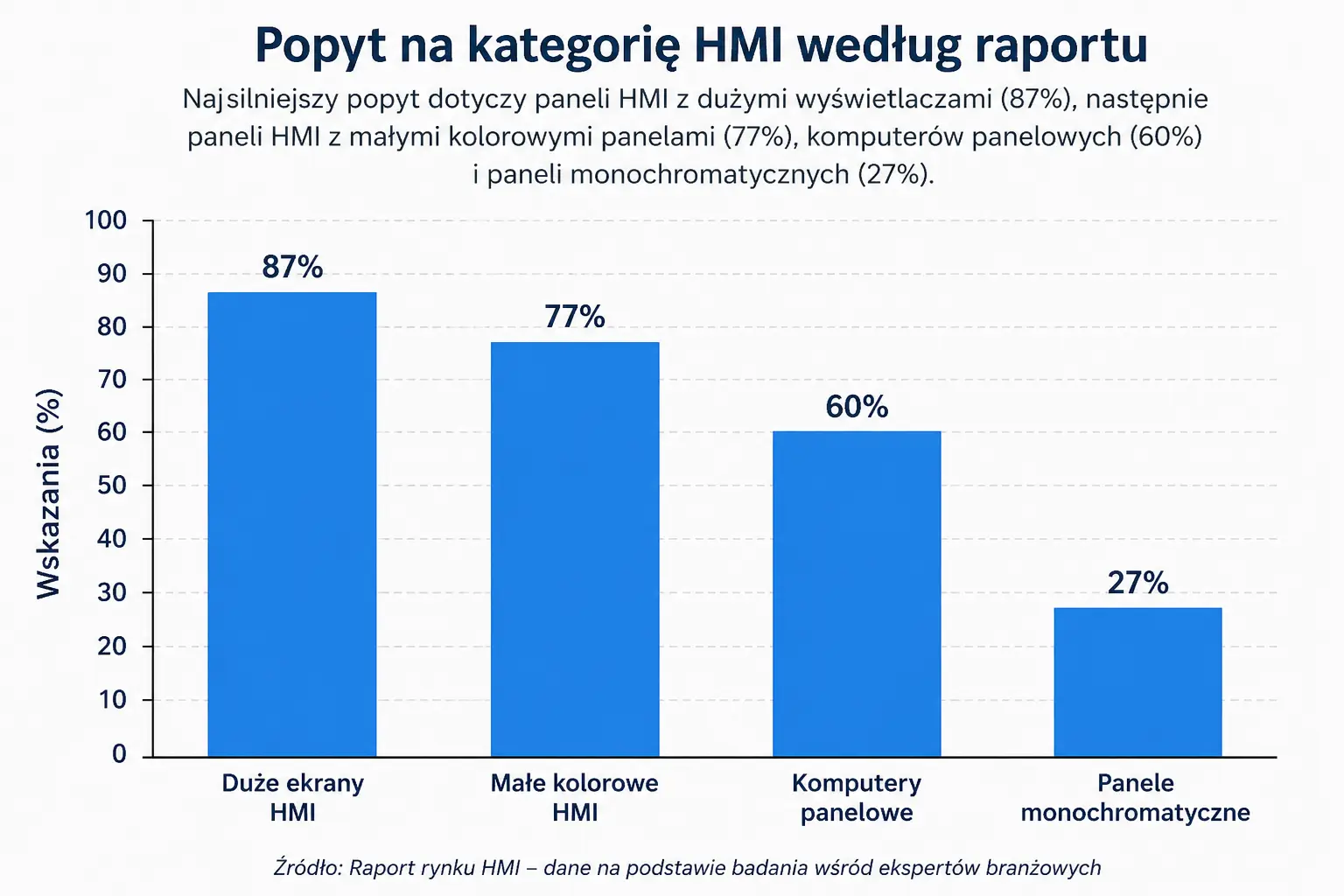

Jednak dane rynkowe pokazują, że w większości zastosowań częściej wybierane są panele HMI – popyt na modele z dużymi ekranami wynosi 87%, a na małe kolorowe HMI 77%, podczas gdy komputery panelowe osiągają 60%.
W wielu projektach nie ma potrzeby stosowania komputera przemysłowego. Nowoczesne panele HMI, takie jak Weintek, oferują funkcje, które jeszcze kilka lat temu były dostępne głównie w komputerach IPC. Oprócz wizualizacji procesu umożliwiają komunikację z wieloma sterownikami PLC, integrację z systemami SCADA, MES i ERP, obsługę OPC UA, MQTT oraz baz danych SQL. Zapewniają także bezpieczny dostęp zdalny i mogą pełnić funkcję bramy komunikacyjnej między urządzeniami.
Jak wybrać panel HMI?
Wybór panelu HMI zaczyna się od analizy kluczowych parametrów, takich jak przekątna ekranu, typ panelu dotykowego (rezystancyjny lub pojemnościowy) oraz cena. Te elementy wpływają na komfort użytkowania i koszt całej aplikacji. Jednak to możliwości komunikacyjne, wydajność i funkcje dostępne w oprogramowaniu najczęściej decydują o tym, czy panel spełni wymagania projektu – zarówno podczas uruchomienia maszyny, jak i jej późniejszej eksploatacji.

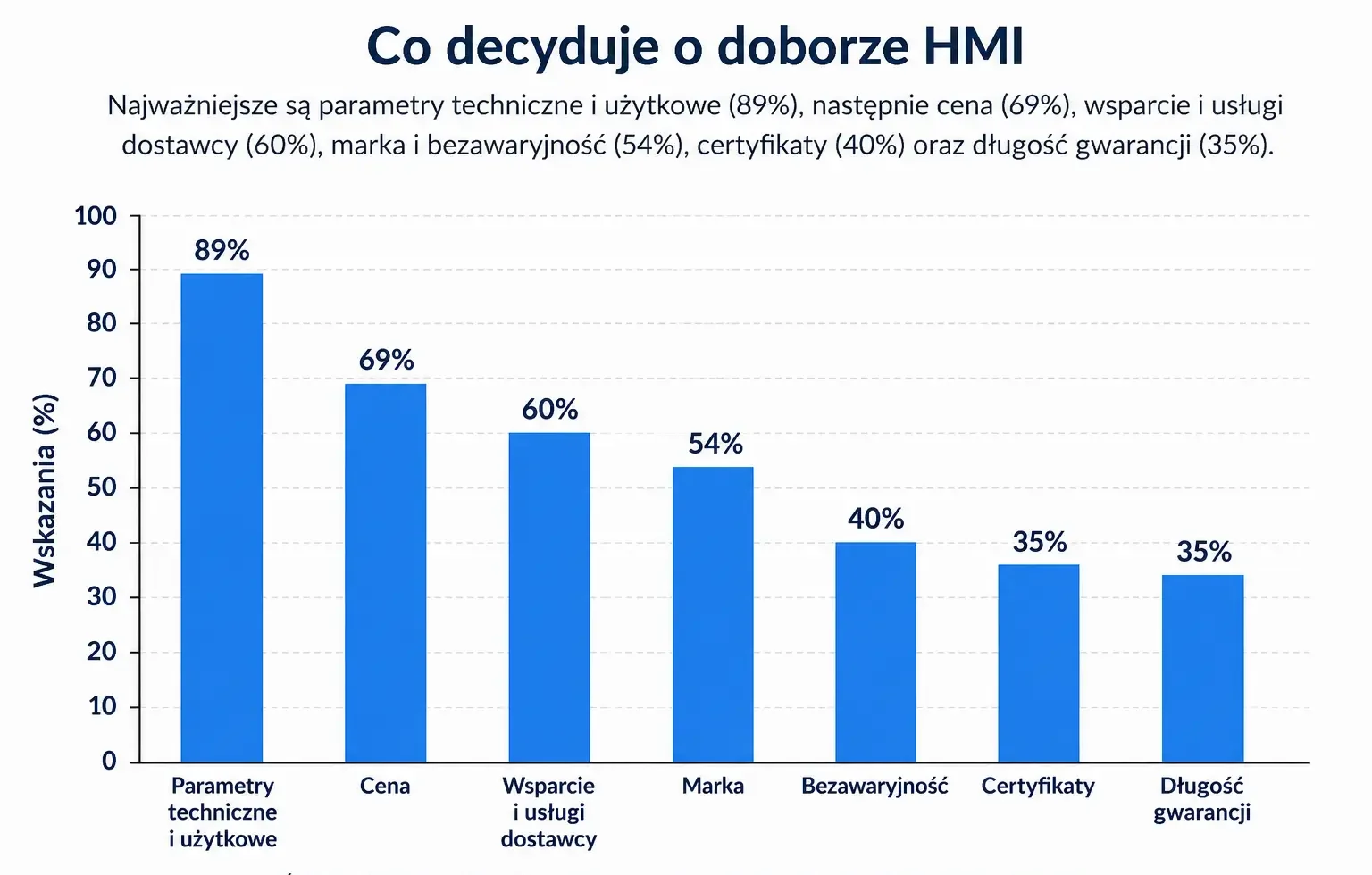

Na polskim rynku HMI sama wygoda obsługi nie jest wystarczająca. Z raportu branżowego Automatykab2b wynika, że 89% respondentów wskazuje na znaczenie parametrów technicznych i użytkowych przy doborze paneli operatorskich. Dopiero potem liczy się niska cena (69% respondentów) oraz wsparcie i usługi dostawcy (60%). Oznacza to, że przy wyborze panelu HMI należy ocenić nie tylko rozmiar ekranu, ale także liczbę interfejsów, zgodność z protokołami komunikacyjnymi, możliwości integracji z PLC i systemami IT, dostęp zdalny oraz odporność urządzenia na warunki przemysłowe.

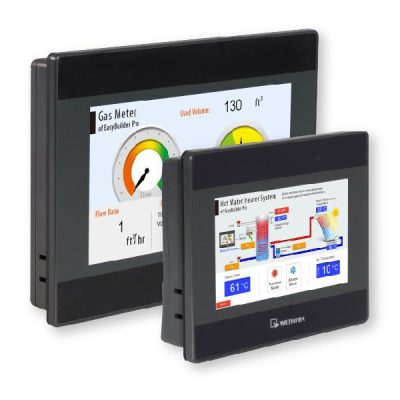

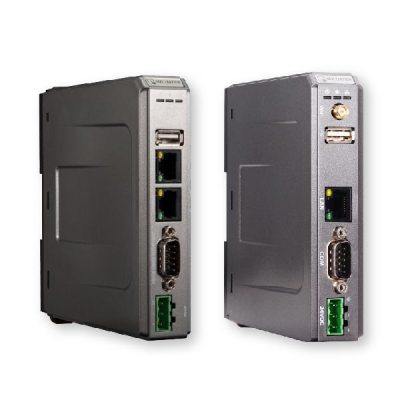

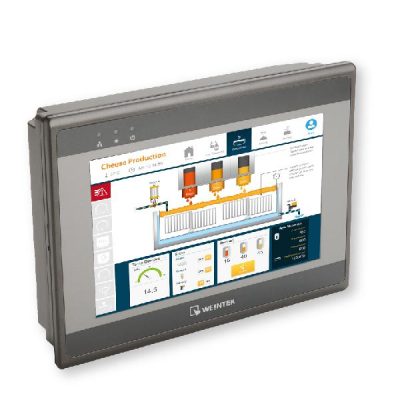

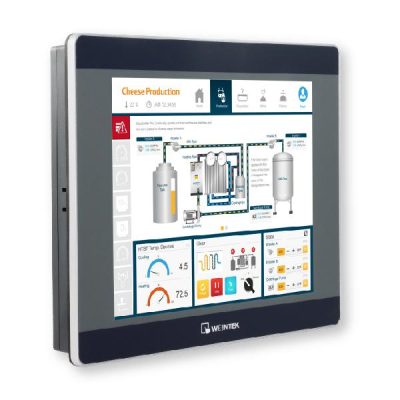

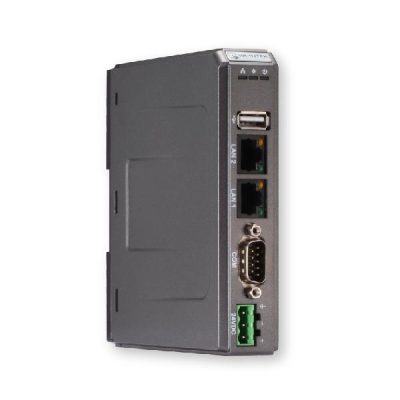

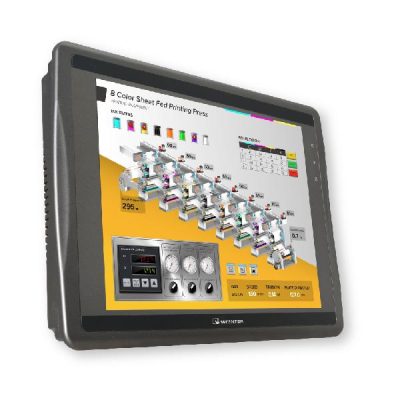

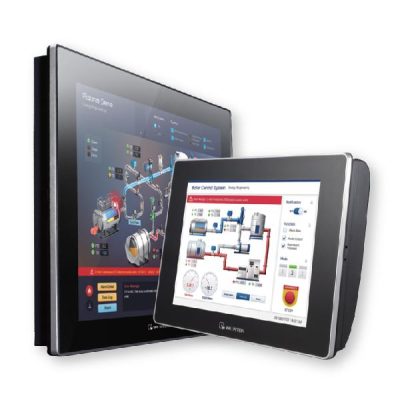

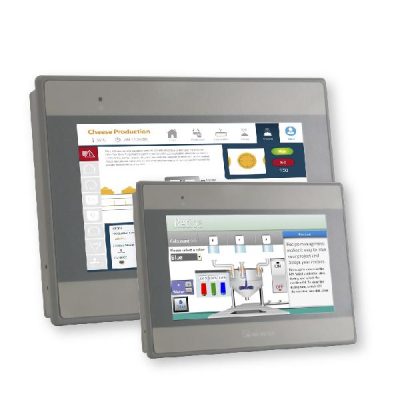

Panele HMI Weintek w rozmiarach 4,3"-21,5"
Panele HMI z oferty Weintek występują w szerokim zakresie rozmiarów: 4,3"–21,5". Sprawdź pełną ofertę paneli Weintek w sklepie oficjalnego dystrybutora marki Weintek w Polsce
Trendy produktowe na rynku HMI
Dane rynkowe pokazują, że użytkownicy coraz częściej wybierają większe i bardziej funkcjonalne interfejsy. Największy popyt dotyczy dziś paneli HMI z dużymi wyświetlaczami 87% (respondentów), następnie małych kolorowych paneli 77% oraz komputerów panelowych 60%, podczas gdy panele monochromatyczne osiągają już tylko 27%.
Potwierdza to, że nowoczesny panel operatorski ma nie tylko wyświetlać dane, ale też wspierać wygodną wizualizację, szybką diagnostykę i integrację z bardziej złożoną architekturą automatyki.
Ile kosztuje panel HMI?
Ceny nowych paneli HMI dostępnych na rynku zaczynają się od około 500–700 zł za podstawowe modele i mogą przekraczać 10000 zł w przypadku zaawansowanych paneli z dużymi ekranami oraz rozbudowanymi funkcjami komunikacyjnymi. Największą popularnością cieszą się urządzenia w przedziale 1000–3000 zł, które oferują najlepszy stosunek możliwości do ceny.
| Półka | Zakres cen brutto | Typowe modele | Zastosowanie |
|---|---|---|---|
| Ekonomiczna | 1 000–2 000 zł | MT8052iP, MT8072iP, MT8106iP | Standardowe maszyny, podstawowa wizualizacja, obsługa PLC |
| Średnia | 2 000–5 000 zł | cMT2078X, cMT2108X2, cMT2128X | Zaawansowane aplikacje, IIoT, OPC UA, MQTT |
| Premium | 5 000–10 000 zł | cMT2158X, cMT2166X, cMT3162X(V2) | Duże panele, linie produkcyjne, rozbudowana komunikacja i grafika |
Możliwości komunikacyjne
Nowoczesny panel HMI powinien zapewniać swobodną komunikację nie tylko ze sterownikiem PLC, ale również z pozostałymi urządzeniami automatyki. Falowniki, serwonapędy, regulatory temperatury, liczniki energii czy czytniki kodów coraz częściej współpracują w ramach jednego systemu.
Równie ważna jest komunikacja z systemami nadrzędnymi. Obsługa standardów takich jak OPC UA, MQTT czy połączeń z bazami danych SQL umożliwia wymianę informacji z systemami SCADA, MES i ERP oraz przygotowuje aplikację do wdrażania rozwiązań Przemysłu 4.0.

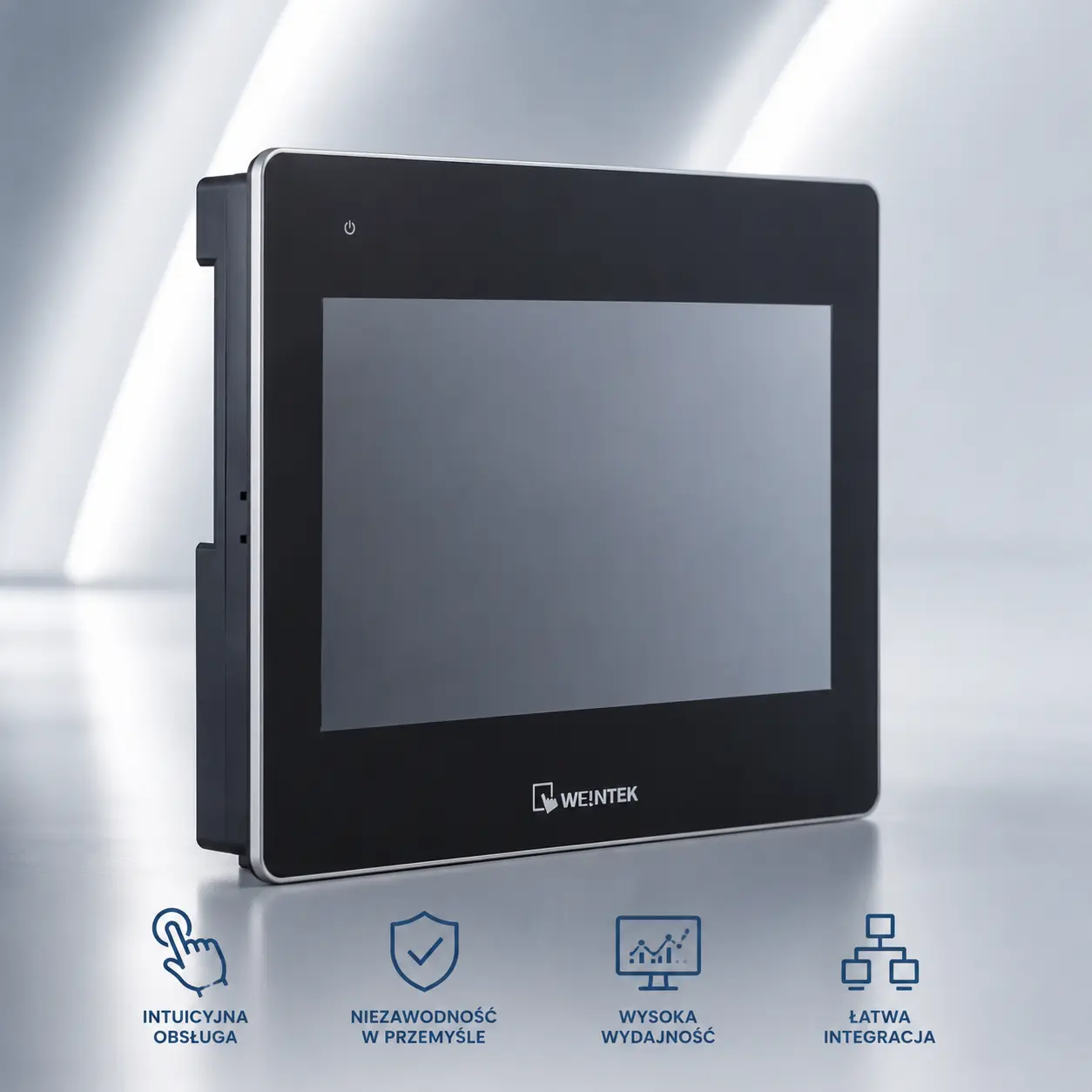

Weintek deklaruje obsługę ponad 400 protokołów komunikacyjnych, a przykładowy model cMT3102X oferuje ekran 10,1″ 1024 × 600, 4 GB pamięci Flash, 1 GB RAM, dwa porty Ethernet, komunikację RS‑232/RS‑485 i CAN, opcjonalny moduł Wi‑Fi oraz front NEMA4/IP66. Posiada również certyfikaty CE, cULus i ATEX Zone 2/22, a w warstwie software’owej opcjonalne EasyAccess 2.0, Dashboard i CODESYS. To zestaw cech, który dobrze odpowiada na potrzeby aplikacji standardowych i średnio-zaawansowanych, szczególnie tam, gdzie liczy się szeroka kompatybilność i zdalny dostęp.
Serwis i zdalny dostęp
Dobre panele HMI umożliwiają zdalny dostęp do aplikacji poprzez dedykowane platformy chmurowe oraz bezpieczne połączenia sieciowe. W przypadku rozwiązań Weintek wykorzystywana jest usługa EasyAccess 2.0, która pozwala na zestawienie szyfrowanego połączenia VPN pomiędzy panelem a komputerem serwisowym lub urządzeniem mobilnym – bez konieczności konfiguracji routerów czy przekierowań portów.
Dodatkowo możliwy jest zdalny dostęp przez przeglądarkę internetową lub aplikację cMT Viewer, co umożliwia podgląd i obsługę panelu z poziomu komputera, tabletu lub smartfona. Takie rozwiązania pozwalają na zdalną diagnostykę, wprowadzanie zmian w projekcie oraz szybkie reagowanie na awarie bez konieczności fizycznej obecności przy maszynie.
Serwis paneli operatorskich HMI
Firma Multiprojekt Automatyka wykonuje zarówno serwis gwarancyjny, jak i naprawy pogwarancyjne paneli operatorskich HMI. Diagnostyka urządzeń i wycena naprawy zawsze jest bezpłatna.

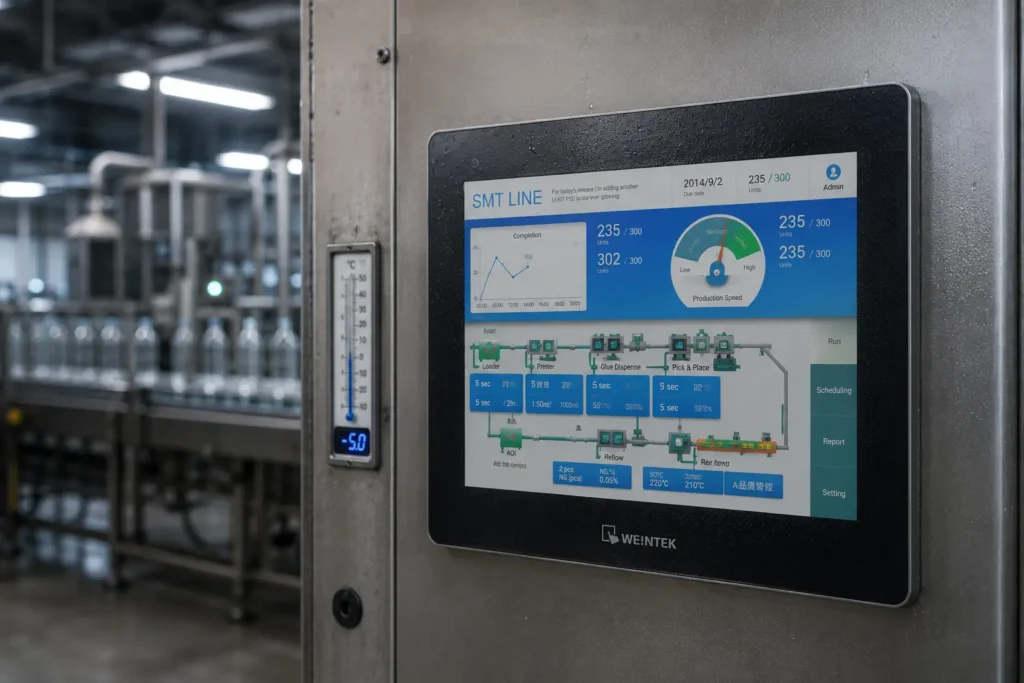

Warunki pracy
Panel operatorski powinien być dopasowany do środowiska, w którym będzie pracował. Przy wyborze należy uwzględnić stopień ochrony IP (np. IP65 od frontu w większości paneli Weintek), zakres temperatur pracy, odporność na drgania oraz sposób montażu.
Panele Weintek spełniają wymagania norm takich jak CE, UL oraz RoHS, a wybrane modele posiadają również certyfikaty ATEX, co pozwala na ich zastosowanie w strefach zagrożonych wybuchem. Dzięki temu znajdują zastosowanie zarówno w standardowych aplikacjach przemysłowych, jak i w bardziej wymagających środowiskach, takich jak przemysł spożywczy, chemiczny czy energetyka. Odpowiednio dobrane urządzenie zapewnia nie tylko większą trwałość, ale również stabilną pracę przez wiele lat.
Przeczytaj szczegółowy poradnik: Jak dobrać HMI - kryteria sprzętowe i programistyczne
W tym artykule przedstawiliśmy jedynie najważniejsze aspekty wyboru panelu operatorskiego. Szczegółowo opisujemy je w dwóch osobnych poradnikach, rozdzielając je na kryteria sprzętowe i kryteria programistyczne.
W poradnikach omawiamy między innymi wielkość ekranu, rodzaje matryc, stopień ochrony IP, interfejsy komunikacyjne oraz kryteria montażowe.
Dlaczego warto wybrać dobry panel HMI?
Współczesne panele HMI to nie tylko interfejs operatora, ale również element infrastruktury cyfrowej, umożliwiający wymianę danych między urządzeniami automatyki i systemami IT.
Panele Weintek obsługują ponad 400 sterowników i protokołów, komunikują się z wieloma PLC jednocześnie oraz integrują z systemami SCADA, MES, ERP, OPC UA, MQTT i bazami SQL. Dzięki temu mogą pełnić rolę centralnego węzła komunikacyjnego w nowoczesnych aplikacjach przemysłowych.
Odpowiednio dobrany panel HMI staje się fundamentem cyfryzacji zakładu, umożliwiając rozwój systemu bez kosztownej wymiany sprzętu.
Przedłuż gwarancję WEINTEK
Chcemy, abyś mógł cieszyć się pełnym wsparciem technicznym i bezpieczeństwem użytkowania produktów HMI od Weintek. Dlatego oferujemy możliwość przedłużenia gwarancji na zakupione produkty.
Z doświadczenia inżynierów MultiProjekt - Zastosowanie HMI

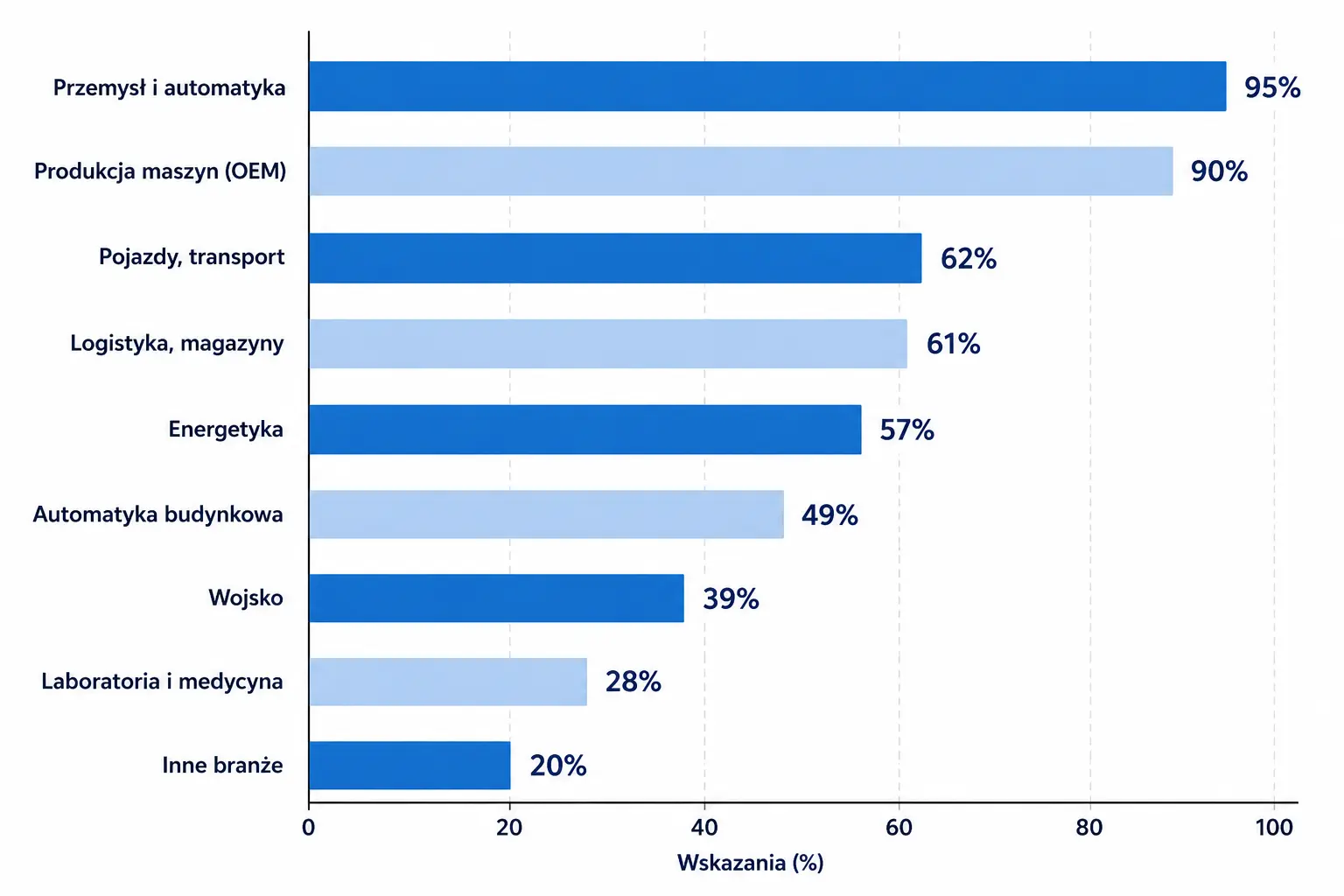

W wielu projektach okazuje się, że o sukcesie wdrożenia decyduje nie sam panel HMI, ale sposób, w jaki został włączony do całego systemu automatyki. Nie jest to zaskoczeniem, ponieważ panele HMI są dziś wykorzystywane przede wszystkim w przemyśle i automatyce (95%) oraz w sektorze producentów maszyn (OEM) (90%), gdzie liczy się niezawodność, łatwa integracja z pozostałymi elementami systemu oraz gotowość do dalszej rozbudowy. W praktyce właśnie te cechy najczęściej wpływają na całkowity koszt eksploatacji systemu i jego możliwości rozwoju w kolejnych latach.
Wypożycz za darmo i przetestuj
Zanim zdecydujesz się na zakup, przetestuj panel HMI Fatek we własnym środowisku pracy. Możliwość wypożyczenia urządzenia pozwala ocenić jego współpracę z systemem, sprawdzić dostępne funkcje oraz upewnić się, że spełni wymagania Twojej aplikacji.
30 dni testów
Bezpłatne wypożyczenie
Podsumowanie
Panel operatorski HMI od dawna nie jest już tylko ekranem do obsługi maszyny. Dziś stanowi ważny element systemów automatyki, umożliwiając komunikację między operatorem, sterownikiem PLC i coraz częściej także systemami IT wykorzystywanymi w przedsiębiorstwie.
Dobrze zaprojektowane HMI zwiększa komfort pracy operatora, ułatwia diagnostykę, skraca przestoje i przygotowuje aplikację do dalszej cyfryzacji. Dlatego wybór panelu warto traktować jako decyzję dotyczącą całego systemu, a nie tylko pojedynczego urządzenia.
