Kurs programowania paneli Weintek – cz. VII Alarmy

W tej części kursu omówimy sposób definicji, wyświetlania alarmów oraz pokażemy jak zdefiniować alarm w panelu HMI. Funkcja ta służy do logowania i wyświetlania anormalnych sytuacji na maszynie. Jedna to, co odbiega od normy i jest stanem alarmowych jest dla każdego urządzenia indywidualną kwestią i musimy określić to w oprogramowaniu EasyBuilderPro od Weintek. Do dyspozycji mamy możliwość zdefiniowania alarmów od:

• bitów
• rejestrów

 Definiowanie alarmów

 Aby zdefiniować alarm wybieramy z górnego menu zakładkę Dane/historia i z sekcji Alarmy wybieramy Logowanie Zdarzeń (Alarmów):

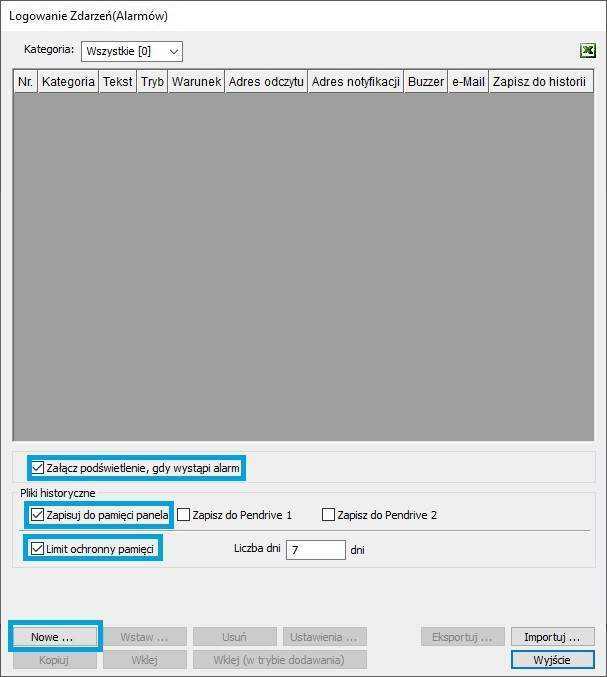

Określamy w tym oknie:

• Załącz podświetlenie, gdy wystąpi alarm – opcja ta, gdy jest w wybrana, w momencie wystąpienia alarmu włącza podświetlenie, gdy jest ono wyłączone
• Zapisuje do pamięci panelu – określamy, gdzie nasze historyczne alarmy mają zostać zapisane
• Limit ochronny pamięci – określamy przez jaki czas nasze historyczne alarmy mają być przechowywane

Klikamy Nowe, aby utworzyć nowy alarm:

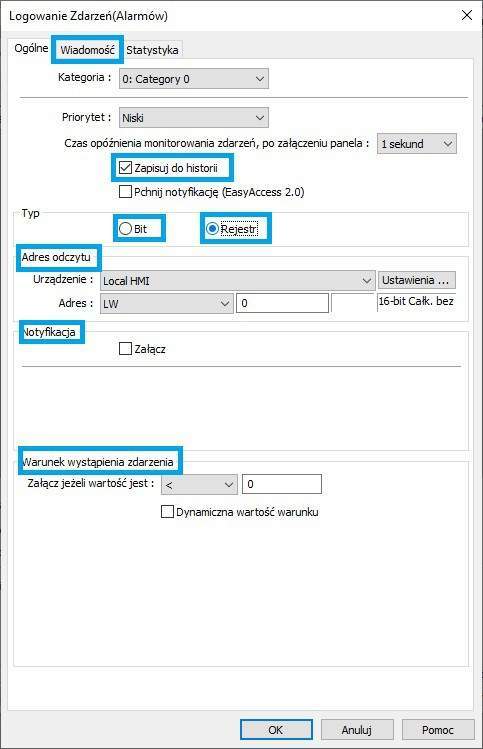

Definicję alarmu musi rozpocząć od określenia:

• Zapisuj do historii – określamy czy nasz alarm ma pozostawać w historii, czy nie
• Bit/Rejestr – określamy od jakiego typu zmiennej będzie uzależniony nasz alarm
• Notyfikacja – w momencie wystąpienia alarmu możemy wysterować dodatkowy bit, który może sterować np. oknem bezpośrednim opisanym w jednej z poprzednich części kursu
• Warunek wystąpienia zdarzenia – określamy w przypadku rejestry poziom i warunek, dla którego występuje alarm, a w przypadku bitu jego stan

Po zdefiniowaniu warunku naszego alarmy przechodzimy do zakładki Wiadomość:

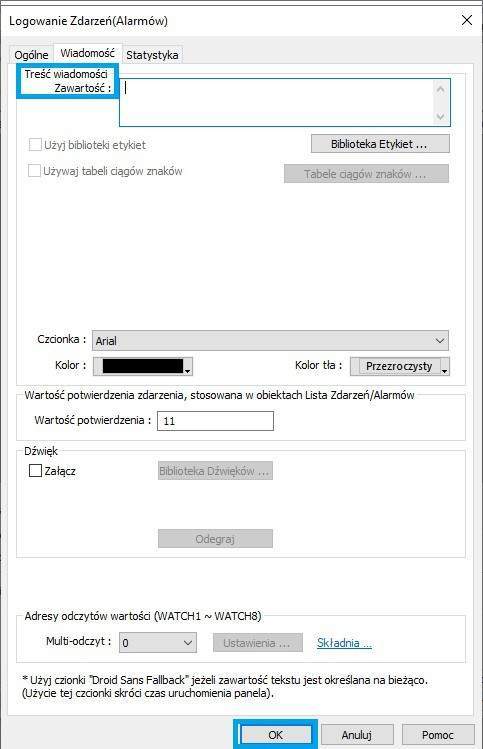

Określamy w sekcji Treść wiadomości komunikat naszego alarmu i klikamy OK. W analogiczny sposób możemy zdefiniować kolejne alarmy. Teraz przechodzimy do możliwości ich wyświetlenia na ekranie. Służą do tego 3 obiekty znajdujące się górnym meny w zakładce Dane/historia w sekcji Alarmów:

• Pasek Alarmów
• Lista Alarmów
• Lista Zdarzeń

Pasek Alarmów

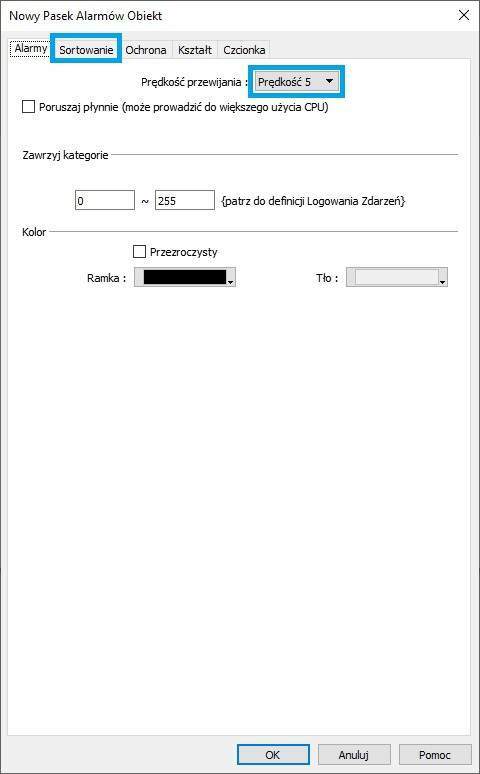

W zakładce Alarmy ustawiamy prędkość z jaką ma przesuwać się komunikat na ekranie. Następnie przechodzimy do zakładki Sortowanie:

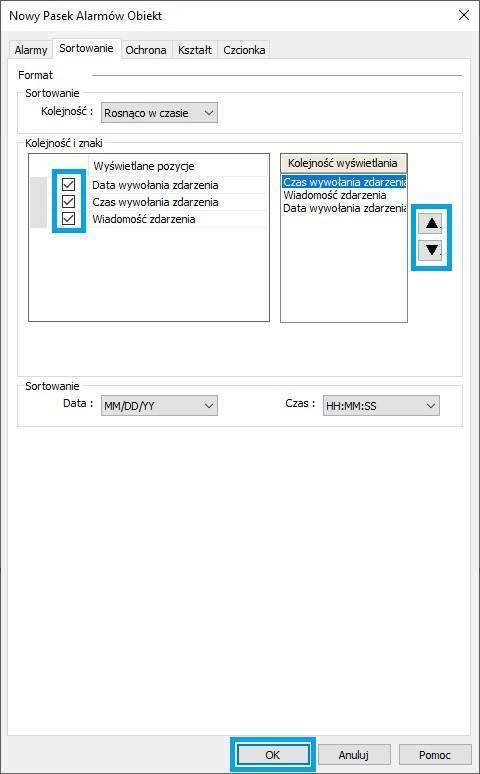

W sekcji Kolejności i znaki wybieramy informacje do wyświetlenia i ich kolejność. Po zdefiniowaniu obiektu naciskamy OK.

Lista Alarmów

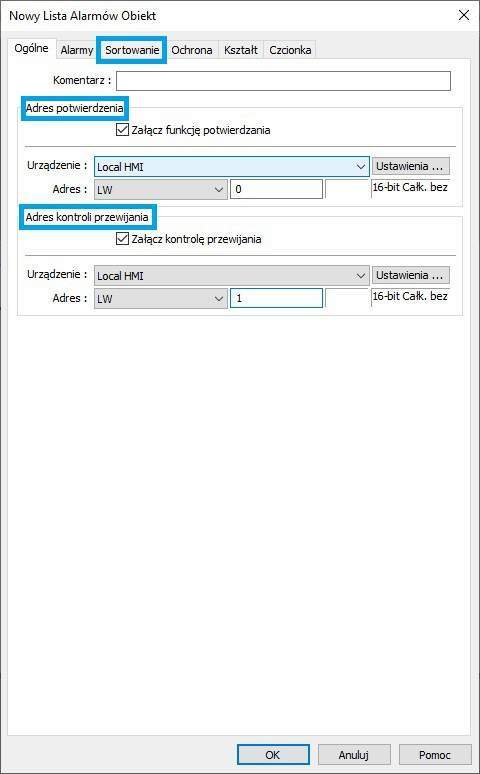

Kolejnym obiektem do wyświetlanie alarmów jest Lista Alarmów. W zakładce Ogólne mamy do wyboru dwie opcje:

• Adres potwierdzenia – jest to specjalny adres, do którego w momencie potwierdzenia alarmy poprzez kliknięcie na niego zostanie wprowadzona wartość zdefiniowania przy tworzeniu alarmy w zakładce wiadomość (domyślnie 11), określona jako Wartość potwierdzenia
• Adres kontroli przewijania – wprowadzamy do tego rejestru numer alarmu, do którego chcemy, aby obiekt przesunął wyświetlanie

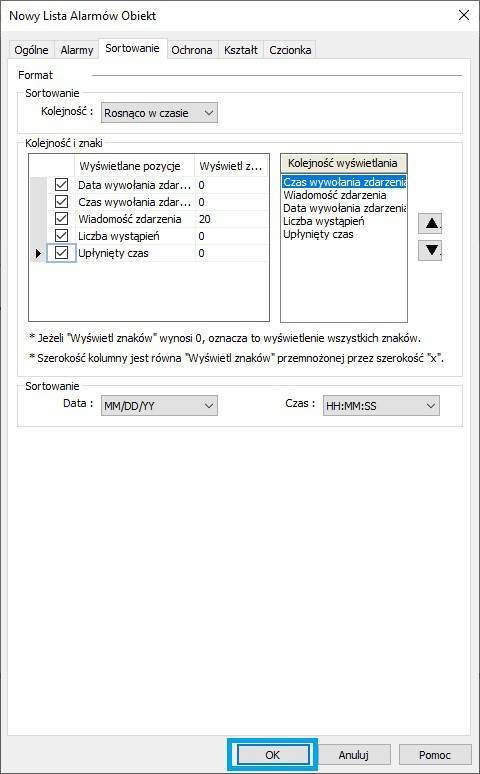

W zakładce Sortowanie mamy analogiczne pola jak w obiekcie Pasek alarmów, przy czym jest możliwość wyświetlenia większej ilości informacji. Po zdefiniowaniu klikamy OK.

Jak zdefiniować alarm w panelu HMI – przykład

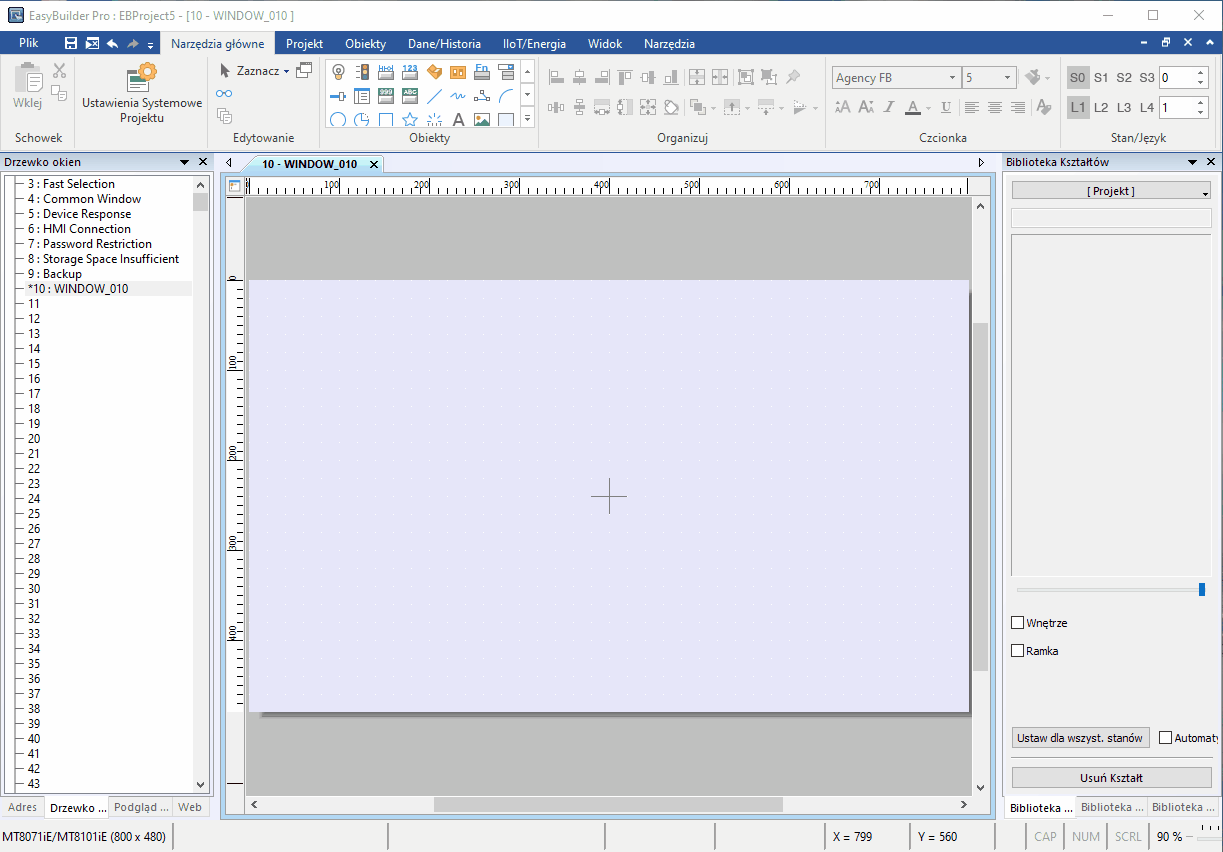

W części praktycznej zdefiniujemy dwa alarmy, jeden od zmiennej dyskretnej LB0, gdy będzie w stanie wysokim, drugi od rejestru RW0, gdy jego wartość przekroczy 10. Do symulowania alarmów posłużą nam obiekty: przełącznik i numeryczny. Następnie wyświetlimy alarmy na wszystkich powyższych obiektach:

Zapraszam do VIII części kursu: Receptury
