W tej części kursu zajmiemy się możliwością zapisywania danych procesowych. Panele HMI od Weintek pozwalają na zapisywanie danych z różnym interwałem czasowym, lub od zdarzeń. W poniższym przykładzie przestawimy sposób zapisywania danych z zmiennych LW0 i LW1. Aby dodać taką funkcję w panelu należy z górnego menu w zakładce Dane/Historia z sekcji Logowanie danych wybrać Próbkowanie Danych:

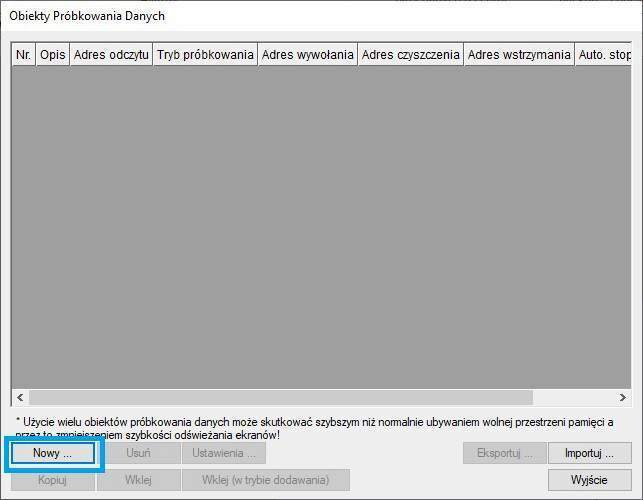

Klikamy Nowy, aby zdefiniować nowe próbkowanie danych:

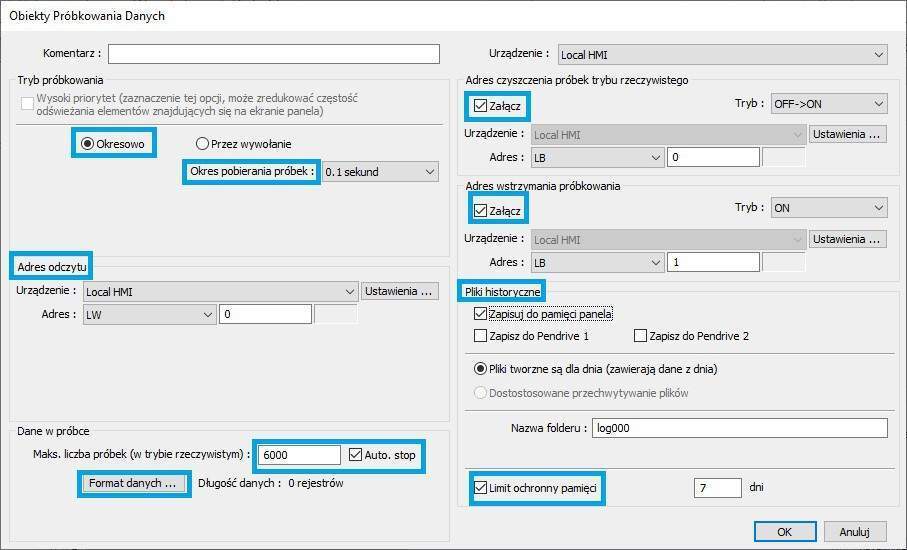

Określamy:
- Tryb próbkowania jako Okresowo z interwałem czasu (Okres pobierania próbek) ustawionym jako 0,1 sekundy
- Adres odczytu ustawiamy jako wcześniej wspomniane LW0
- Maksymalna liczba próbek (w trybie rzeczywistym) ustawiamy jako 6000 (próbkowanie z okresem 0,1 sekundy, da nam to czas 10 minut)
- Auto stop – zaznaczamy tę opcję, po 10 minutach, rysowanie wykresu zatrzyma się, w przeciwnym wypadku najstarsza próbka zostałaby nadpisana (w trybie rzeczywistym)
- Format danych– po naciśnięciu przycisku otworzy się okno dialogowe, które jest opisane poniżej
- Adres czyszczenia próbek trybu rzeczywistego – wybieramy bit sterujący, którego wywołanie będzie czyściło nasz wykres.
- Adres wstrzymania próbkowania – wybieramy bit sterujący, którego wywołanie zatrzyma rysowanie wykresu
- Pliki historyczne – określamy, czy próbkowane dane mają być zapisywane i w jakiej lokalizacji, w przykładzie wybieramy opcję zapisu do pamięci panelu
- Limit ochrony pamięci – określa przez jaki czas próbkowane dane będą przechowywane w pamięci

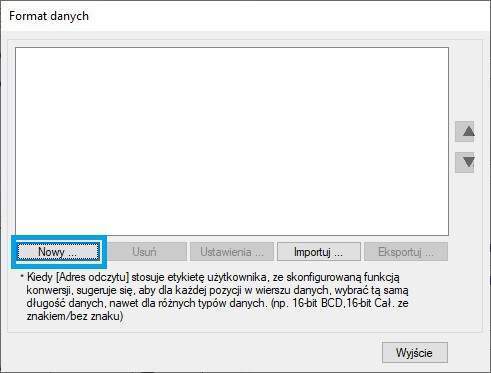

W zakładce Format danych klikamy Nowy:

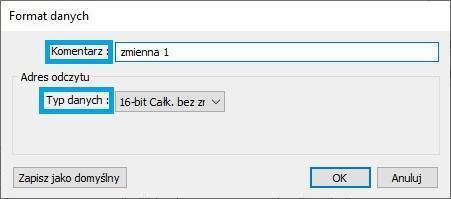

Otwiera nam się kolejne okno dialogowe:

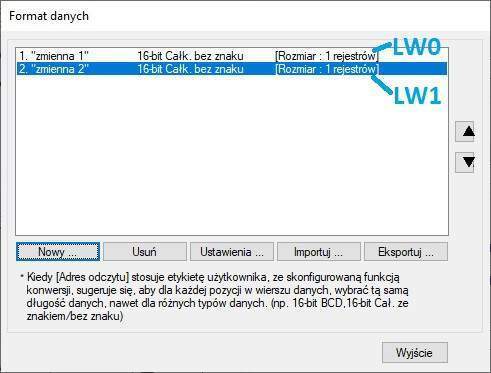

Definiując kolejne formaty zmiennych określamy kolejne zmienne do próbkowania począwszy od LW0. Komentarz będzie używany na wykresie do opisania osi, w Adresie odczytu definiujemy Typ danych, który musi być taki sam jak zmiennej próbkowanej. Po zdefiniowany naszych danych otrzymujemy:
Próbkowanie naszych danych zostało zdefiniowane. Zamykamy teraz nasze okna dialogowe i przejdziemy do obiektu, który może wyświetlić jego rezultaty. Z zakładki w górnym menu Dane/Historia z sekcji Logowanie danych wybieramy Wykres trendu:

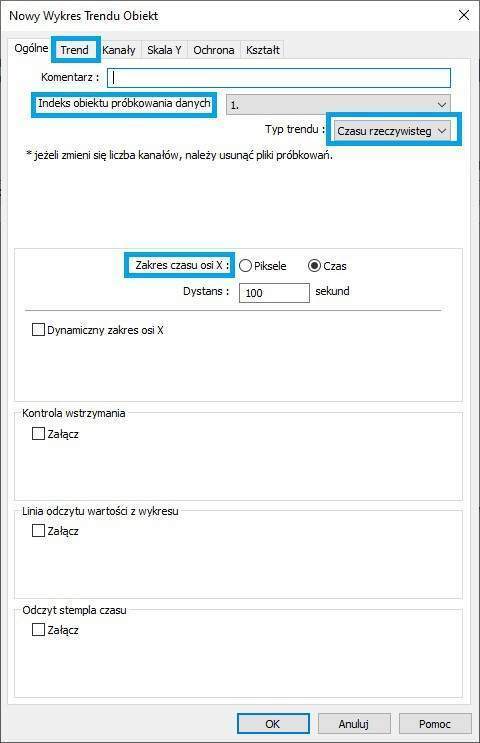

W zakładce Ogólne definiujemy następujące rzeczy:
- Indeks obiektu próbkowania danych – wybieramy, do którego wcześniej zdefiniowanego próbkowania danych nasz obiekt ma się odwoływać
- Typ trendu – określamy, czy wykres ma wyświetlać dane z plików historycznych (wykres odświeża się wolnej, ale zachowuje informacje po wyłączeniu panelu), czy wyrysowywać w czasie rzeczywistym (wykres odświeża się szybciej, ale nie zachowuje danych po ponownym uruchomieniu panelu)
- Dystans pomiędzy próbkami danych – opcja Piksele służy do określania odległości między dwoma próbkami danych, zaś Czas opcja służy do określenia przedziału czasu, jaki będzie wyświetlany w jednym momencie w obiekcie wykres trendu
Przechodzimy do zakładki Trend:

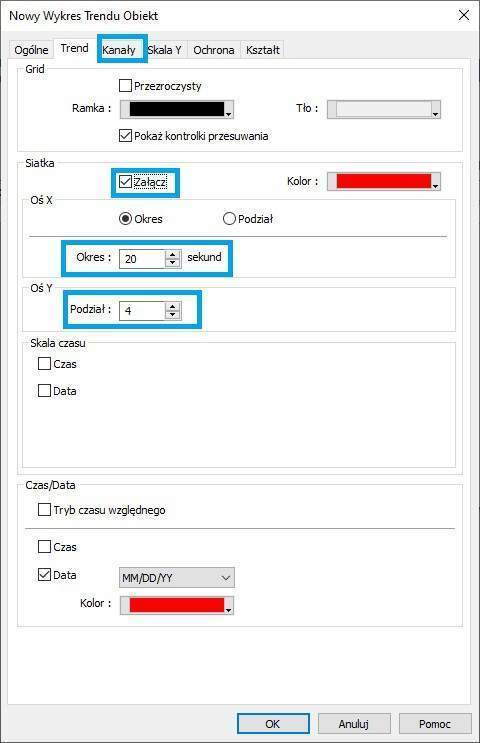

W sekcji Siatka zaznaczamy opcję Załącz. Nasza siatka będzie dzielić wykres na 20 sekundowe Okresy na osi X i na 4 Podziały na osi Y. Przechodzimy do zakładki Kanał:

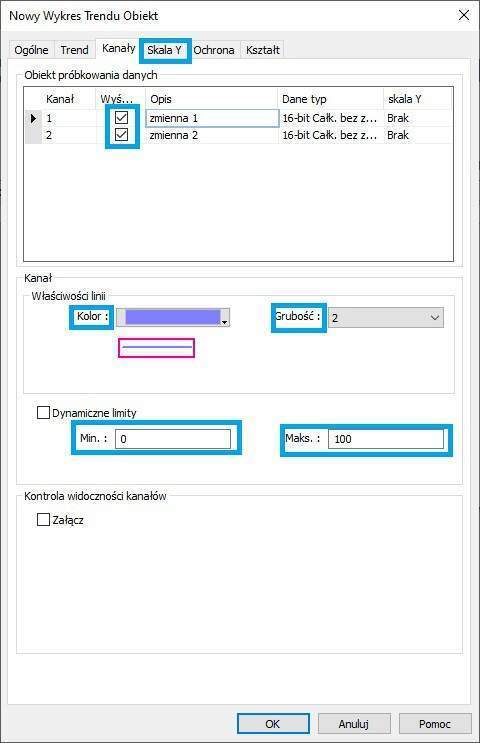

Zaznaczamy kanały do wyświetlania, następnie dla każdego kanału określamy:
- Kolor (linii rysowanej na wykresie)
- Grubość (linii rysowanej na wykresie)
- Limity (zakres od Min. do Maks. w jakim przedziale nasz wykres może być rysowany)
Przechodzimy do zakładki Skala Y:

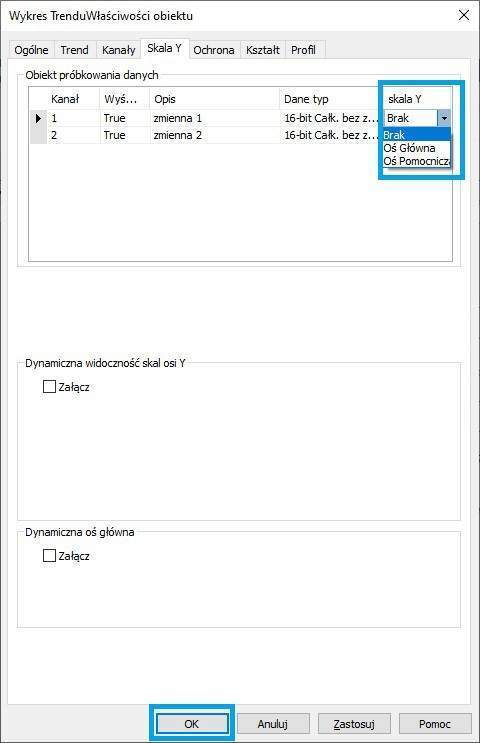

Określamy, która nasza zmienna ma być skalą główną, a która pomocniczą. Klikamy OK i umieszczamy obiekt na ekranie. Aby móc zasymulować działanie posłużę się opisany, w jednym z poprzednich części kursu obiektami Suwak oraz Przełącznikami. Czas na efekty:
Zapraszam do VII części kursu: Alarmy
