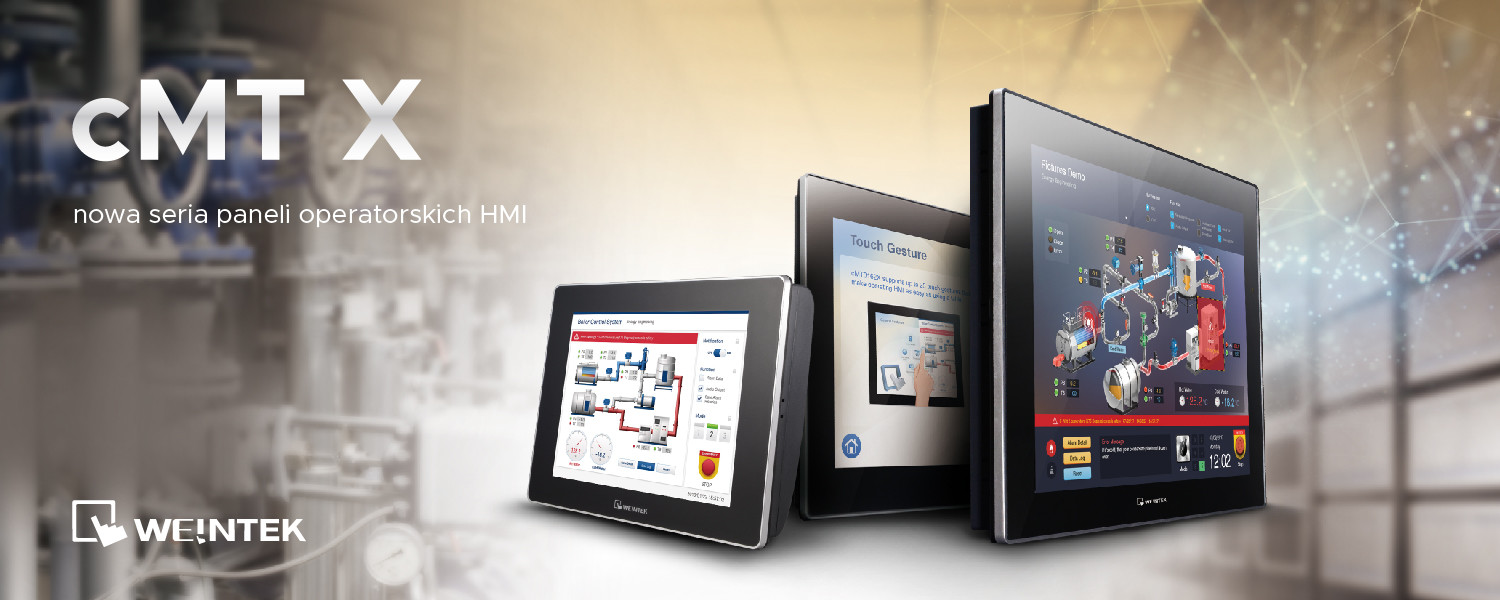

Nowa seria cMT X

Najnowsza seria paneli dotykowych Weintek została oznaczona symbolem X. Trzy modele z największymi ekranami o przekątnych 15.6, 15.0 oraz 9.7 cala – zostały zaprezentowane jako pierwsze z całej rodziny. Dzięki wysokiej rozdzielczości wielkość przestaje mieć znaczenie – odwrotnie niż w przypadku do urządzeń sprzed kilku lat, gdzie, aby zmieścić wiele elementów na ekranie, należało kupić większy ekran.
Coraz częściej konsumenci zwracają uwagę na rozdzielczość oraz rodzaj wyświetlacza. Mając świadomość dostępnych rozwiązań, od lat stosowanych w elektronice użytkowej, w obu modelach 15-calowych zastosowano matrycę IPS o rozdzielczościach 1024×768 (cMT3152X) oraz 1920×1080 pikseli (cMT3162X). Technologia ta dostarcza zupełnie innych wrażeń w użytkowaniu, między innymi przez wyraźniejszą paletę kolorów, większe kąty widzenia oraz lepszy kontrast. Także rodzaj matrycy dotykowej zmienia zupełnie podejście programistów i operatorów do zagadnienia sterowania procesem. W obu wymienionych panelach HMI zastosowano wielodotykową matrycę pojemnościową. Pozwoli to na swobodne powiększanie wykresów dwoma palcami, jak to zwykliśmy robić na telefonie komórkowym.
Nowe oprogramowanie narzędziowe daje również możliwość sterowania aplikacją za pomocą gestów. Możemy dowolnie definiować akcje i zdarzenia w projekcie, tak by reagowały np. na przesunięcie po ekranie 4 lub 5 palcami.

Moc obliczeniowa

Procesor zastosowany w nowej serii cMT X jest czterordzeniowym układem z wbudowanym wsparciem grafiki. Daje sporo swobody w tworzeniu projektów złożonych, ale też i takich, które mają zrobić wrażenie na użytkowniku za pomocą animacji i zróżnicowanej grafiki. Nie zobaczymy żadnych opóźnień w działaniu, wynikających z przeładowania grafiką. Do dyspozycji są też obiekty odtwarzające filmy, wyświetlające dokumenty PDF i grafikę, a także obraz z kamer IP i streaming VNC z innych urządzeń.

Wygodny dostęp i transport danych

Panele operatorskie cMT X potrafią działać jako serwer danych w standardzie OPC UA, a także importować je jako klient. Próbkowane dane z procesu możemy zapisywać do baz danych SQL oraz pobierać receptury. Możliwe jest też swobodne wykonywanie zapytań SQL, co daje perspektywy operowania na dużej ilości danych zdalnie.
Dzięki wbudowanej usłudze dostępowej EasyAccess 2.0 zyskujemy nieograniczony dostęp do urządzenia poprzez szyfrowany tunel VPN. Bez względu na ustawienia sieci, konfigurację routera, czy rodzaj połączenia internetowego, panel zawsze pozostaje online – do naszej dyspozycji. Istnieje możliwość zarządzania użytkownikami posiadającymi dostęp do urządzeń. Urządzenia pozostające w sieci lokalnej naszego panelu również są dostępne zdalnie za jego pośrednictwem.
Darmowa aplikacja cMT-Viewer jest stworzona dla systemów iOS, Android i Windows. Zamienia ona dowolne urządzenie z systemami w zdalny panel operatorski. Zdalnych operatorów jednocześnie może pracować maksymalnie dziewięciu, ale tylko trzech przez VPN. Wbudowane mechanizmy, kolejkujące ich dostęp do poszczególnych obszarów aplikacji sterującej, zapobiegają dokonywaniu równoczesnych zmian. Jeżeli nie ma możliwości użycia dodatkowej aplikacji, panel udostępnia wizualizację wprost przez stronę w przeglądarce www.

Powiadomienia

Panele operatorskie cMT3162X mają wbudowany silnik wibracyjny, który może służyć do powiadamiania o alarmach lub potwierdzenia przy wprowadzaniu danych. Alarmy możemy zdefiniować tak, aby natychmiast pojawiały się na telefonie inżyniera utrzymania ruchu z krótką informacją o zdarzeniu w formie powiadomień PUSH, obsługując mechanizm EasyAccess2.0 (VPN). Dodatkowo zdarzenia rejestrowane w monitorowanym procesie mogą być wysyłane jako raport e-mail lub będą dostępne na wewnętrznym serwerze FTP.

PLC i HMI w jednym

Za symboliczną opłatą licencyjną uaktywnimy funkcjonalność PLC w panelu HMI. Następnie oprogramowanie CODESYS zostanie przypisane na jeden z portów Ethernet dla siebie na wyłączność. Możemy w naszym programie PLC skorzystać z wbudowanego portu CAN do podłączenia modułów rozproszonych we/wy marki Weintek serii iR lub innej marki. Dostępne są również moduły z protokołem Modbus TCP/IP. Tak podłączone wejścia i wyjścia będą widoczne dla aplikacji PLC. Panel HMI z wirtualnym PLC komunikował się będzie połączeniem wewnętrznym.

Panele operatorskie cMT3162X zostały wyróżnione zaszczytnym mianem Produktu Roku 2019 magazynu Napędy i Sterowanie.

Panele operatorskie – seria cMT porównanie modeli

	MT8071iP2			MT8071iP2
Display	7″ TFT 800 x 480		Wyœwietlacz	7″ TFT 800 x 480
Processor	32-bit RISC 528MHz		Procesor	32-bit RISC 528MHz
Flash/RAM	128MB/128MB		Flash/RAM	128MB/128MB
USB	USB 2.0 Host x1		USB	USB 2.0 Host x1
Ethernet	10/100 Base-T x 1		Ethernet	10/100 Base-T x 1
COM Port	COM1: RS-232 4W COM 2: RS-485 2W/4W		Porty COM	COM1: RS-232 4W COM 2: RS-485 2W/4W
Power Isolation	Built-in		Izolacja zasilania	Wbudowana
Panel Cutout	192 x 138 mm		Wyciêcie monta¿owe	192 x 138 mm
Enclosure	Plastic		Obudowa	Plastik
Input Power	10.5 ~ 28VDV		Moc wejœciowa	10.5 ~ 28VDV
Power Consumption	1A@12VDC; 450mA@24VDV		Pobór mocy	1A@12VDC; 450mA@24VDV
Weight	Approx. 0.52kg		Waga	Oko³o 0.52kg
EasyAccess 2.0	Optional		EasyAccess 2.0	Opcjonalny
Sotware	EasyBuilder Pro 6.06.01 or later		Oprogramowanie	EasyBuilder Pro 6.06.01 lub nowszej

Ekonomiczne modele serii cMT X

Rozmiar	Rozmiar 7, 9, 12 i 15 mm w wersji standardowej i długiej. Szerokie rozmiary 15 mm w wózkach standardowych i długich.
Prędkość	Do 5 m/s
Przyśpieszenie	Do 140 m/s2
Precyzja	Do 7 µm / 1 000 mm
Temperatura pracy	-20 do +80 °C

cMT-SVR-100 – przenieś swój panel HMI do chmury

Seria cMT-SVR wyposażona jest w porty szeregowe i Ethernetowe, tak aby za ich pomocą pozyskiwać dane procesowe w ponad trzystu obsługiwanych protokołach. Może gromadzić, przetwarzać i przesyłać dane między tymi urządzeniami, udostępniać im dane z receptur oraz próbkować odczyty i zdarzenia.

Cechy:

• Wydajność – seria przeznaczona jest do obsługi baz danych i przetwarzania komunikacji.
• Niezawodność – cMT-SVR może być zainstalowany, bez wyświetlacza LCD i panelu dotykowego, w dowolnym środowisku aplikacji przemysłowej.
• Mobilność – monitorowanie stanu maszyny w dowolnym czasie i miejscu za pomocą iPada cMT-6
• Elastyczność – do jednego iPada można podłączyć jednocześnie do trzech paneli cMT-SVR. Co więcej, w jednym momencie  z panelem mogą łączyć się maksymalnie trzy iPady.
• Wizualizacja – znakomity wyświetlacz iPada i cMT-iV5.
• Przechowywanie – wystarczająca ilość miejsca do przechowywania danych i receptur.
• Połączenie – 300 definicji protokołów do połączenia z różnymi kontrolerami.



cMT-SVR-200 – idealny model do bezprzewodowych zastosowań przemysłowych

cMT-SVR-200 to model bezprzewodowy od Weintek oparty na pierwszym modelu cMT-SVR-100, ale  z dodatkową łącznością Wi-Fi.  Producent jest pionierem w pokonywaniu ograniczeń konwencjonalnej architektury jeden komputer-jeden ekran. Bezekranowa seria cMT-SVR była jednym w swoim rodzaju produktem międzygeneracyjnym, który pokazuje innowacyjną architekturę cMT firmy Weintek. Model cMT-SVR-200 z pewnością zachował wszystkie kluczowe cechy, w tym technologię wielu wyświetlaczy i zdalne monitorowanie.

Uruchamiając aplikację cMT Viewer na tablecie, telefonie lub komputerze, operatorzy mogą bezprzewodowo monitorować oraz sterować wieloma urządzeniami HMI serii cMT w sieci.  Nawet gdy operator nie jest na miejscu, EasyAccess 2.0 umożliwia zdalne monitorowanie, jednocześnie umożliwiając połączenie ze zdalnym PLC w trybie transparentnym (model cMT-SVR-202 ma aktywny EasyAccess2.0).

Panel HMI instalowany jest w szafie sterowniczej, gdy nie ma potrzeby używania ekranu przez cały czas. Jednakże, kiedy potrzebny jest ekran wystarczy zainstalować dedykowany cMT-iV6 lub użyć dowolnego urządzenia z systemem Android, iOS lub Windows.  W porównaniu do swojego poprzednika, ta seria ma szeroki zakres napięcia zasilającego , dopasowując się do różnych warunków zasilania, także 12V w mobilnych systemach. Co więcej, sieć Wi-Fi w cMT-SVR-200 obsługuje standardy komunikacji bezprzewodowej 802.11b/g/n oraz standardy zabezpieczenia WPA/WPA2. Umożliwia to panelom HMI efektywne, dokładne i bezpieczne gromadzenie cennych danych w trudnych i złożonych warunkach przemysłowych. Antena jest na złączu i można ją wynieść poza szafę aby poprawić jakość transmisji.

Wraz z zaprezentowaniem cMT-SVR-200, użytkownicy mają do dyspozycji nową opcję, która pomoże im pokonać trudności w okablowaniu.

Funkcje:

• Przemysłowe WiFi – obsługuje standard Wi-Fi 802.11b/g/n posiadający dużą wytrzymałość na zakłócenia. Odłączana antena pozwala na użycie anten innych producentów odpowiednich dla danego środowiska.
• Liczne interfejsy – port Ethernet, USB Host 2.0, Port szeregowy: COM1: RS-232 COM2:RS-485 2W/4W COM3: RS-485 2W oraz największa zaleta – ponad 300 obsługiwanych protokołów z branży automatyki przemysłowej.
• Wysoka niezawodność – zabezpieczenie na poziomie przemysłowym: powłoka PCB i izolacja zasilania zapewniają trwałość i bezpieczeństwo w każdych, nawet w najtrudniejszych warunkach.
• Możliwości przechowywania danych – oferuje nie tylko możliwość przechowywania danych, ale także pozwala na użycie zewnętrznego dysku USB/ karty SD jako miejsce do przechowywania. Można zapisywać także dane w bazach SQL.
• Szeroki zakres napięcia wejściowego – obsługuje szeroki zakres napięcia wejściowego od 10.5~28V DC, dzięki czemu doskonale sprawdzi się w instalacjach o różnych warunkach zasilania.
• Zaawansowane połączenia – obsługuje 300 protokołów, większość z nich jest dedykowana głównym markom sterowników PLC i kontrolerów na rynku.
• EasyAccess 2.0 – Easy Access 2.0 jako usługa VPN pomaga w zdalnym dostępnie do danych z panelu HMI oraz zapewnia bezpośrednie połączenie ze zdalnym sterownikiem PLC. W pakiecie z cMT-SVR-202 jest licencja na EasyAccess 2.0.
• Obsługa protokołu IIoT – cMT-SVR-202 obsługuje MQTT i działa jako bramka MODBUS TCP/IP, zapewniając płynną integrację systemu oraz integrację z platformami chmurowymi.

Min. wersja oprogramowania: EasyBuilder Pro V6.02.02 lub nowsza wersja

Panele operatorskie – seria cMT-SVR porównanie modeli

Rozmiar	7,9,12,15
Prędkość	do 3 m/s
Dokładność	do 3 µm /160 mm
Temperatura pracy	od -20 do +80°C

cMT-FHDX – panele operatorskie z aktywnym HDMI

cMT-FHDX, poprzez HDMI, obsługuje obraz 1920 x 1080 pixeli (Full HD), który może być wyświetlany na bardzo dużym ekranie. Panel ma możliwość obsługi niestandardowej rozdzielczości, dzięki czemu jest kompatybilny z różnymi ekranami – nawet z takimi o szczególnym współczynniku proporcji jak długie i wąskie ekrany. Do urządzenia jest dedykowany wyświetlacz cMT-iM21.

cMT-FHDX posiada:

• Czterordzeniowy procesor A17 – mocniejszy procesor umożliwia wielozadaniowość i  odtwarzanie obrazu w HD.
• Nowy interfejs: Web 2.0 – zmodernizowany interfejs sieciowy może być użyty nie tylko do konfiguracji HMI, ale także do wyświetlania danych i rejestrowanych zdarzeń. Dodatkowo, dostęp do sieci jest zabezpieczony za pomocą zaszyfrowanej transmisji danych.
• Łatwy monitoring – WebView umożliwia monitorowanie HMI za pomocą przeglądarki na komputerze, smaprtphonie lub tablecie.

cMT-FHDX jest niewielkich rozmiarów, dlatego wpasuje się nawet do najmniejszej szafy sterowniczej. Model ten zawiera pełen pakiet wsparcia sprzętowego:

• porty komunikacyjne RS232 i RS485
• dwa porty Ethernet
• wbudowana pamięć Flash 4GB
• wsparcie dla ponad 300 sterowników PLC i IIoT
• standardowe protokoły: MQTT, OPC UA
•  łączność z bazą SQL
