cMT3090 + Codesys

Opublikowano

16 marca 2018

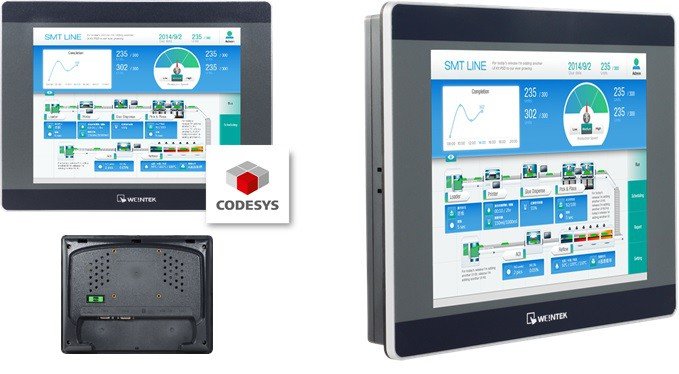

 cMT3090 + CODESYS to produkt, który integruje wysokowydajny panel HMI z serii cMT, wraz ze sterownikiem PLC programowalnym w CODESYSie, zgodnym z standardem IEC 61131-3. Połączenie to, wraz z modułami wejść/wyjść serii iR, zapewnia rozwiązanie nowej generacji, które daje bardziej zwartą i elastyczną architekturę aplikacji.

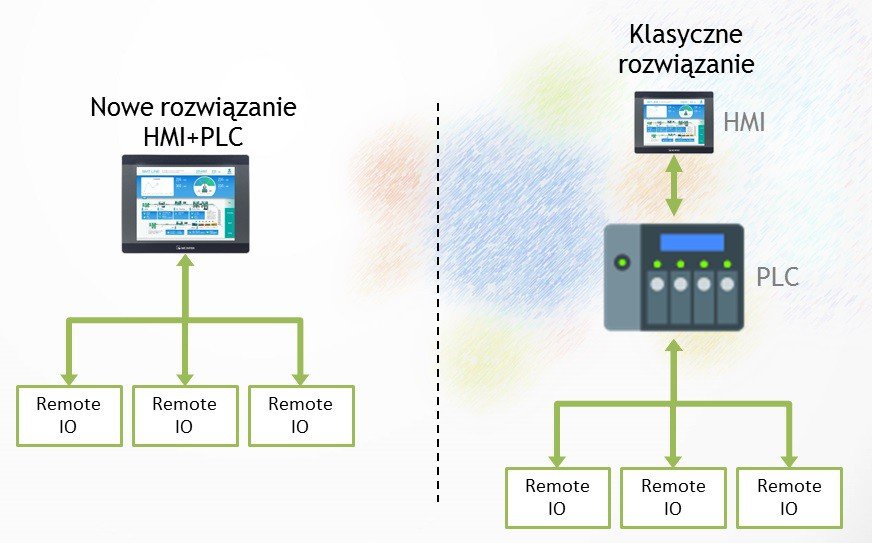

panel HMI + sterownik PLC

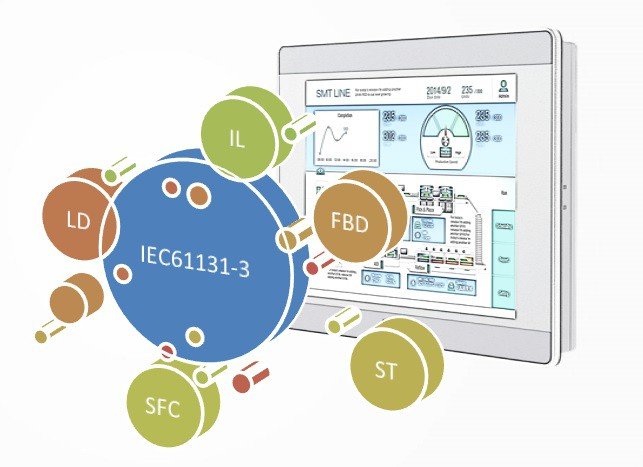

Panel oparty jest na innowacyjnej architekturze, w której dwurdzeniowy procesor obsługuje 2 niezależne systemy operacyjne. Dzięki procesorowi wielordzeniowemu, cMT3090 wraz z CODESYSem może nie tylko zapewniać wizualizację danych, ale także uruchamiać logikę sterownika. Oba systemy działają niezależnie, bez wzajemnego wpływu na siebie. Z jednej strony, HMI oferuje przyjazny interfejs graficzny użytkownika i zaawansowane funkcje integracji (bezpośredni dostęp do bazy danych, OPC UA i MQTT). Z drugiej zaś strony, sterownik programowany w CODESYSie, zgodnym ze standardem IEC 61131-3, obsługuje wiele języków, takich jak FBD / LD / IL / ST / SFC / CFC, dając ogromną elastyczność rozwoju aplikacji.
cMT3090 + CODESYS

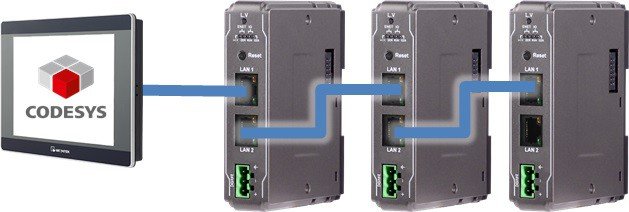

cMT3090 + CODESYS wykorzystuje wewnętrzny kanał komunikacji, aby umożliwić części wizualizującej uzyskanie w czasie rzeczywistym informacji z części sterującej (CODESYS), jednocześnie mogąc się łączyć z innymi systemami, takimi jak bazy danych, czy sterowniki PLC. Ponadto cMT3090 + CODESYS jest wyposażony w dedykowane interfejsy Ethernet i CAN-Bus, które umożliwiają stabilną i szybką komunikację spełniającą wysokie wymagania automatyki.

cMT3090 + CODESYS

Modły I/O serii IR to zupełnie nowa seria produktów Weintek. Dzięki wspieraniu protokołów komunikacyjnych: CANopen i MODBUS TCP/IP, ten system jest kompatybilny z większością istniejących systemów sterowania. Opatentowany klips ułatwia szybkie podłączenie wielu modułów I/O skutecznie chroniąc przed obluzowaniem mocowania. Elastyczny dobór modułów pozwala uniknąć niepotrzebnych węzłów i obniżyć całkowite koszty aplikacji. Dodatkowo opatentowana technologia iBus charakteryzuje się wysoką odpornością na zakłócenia i dużą prędkością komunikacji, która zapewnia aktualizację statusu wejścia/wyjścia bez opóźnień.

cMT3090 + CODESYS

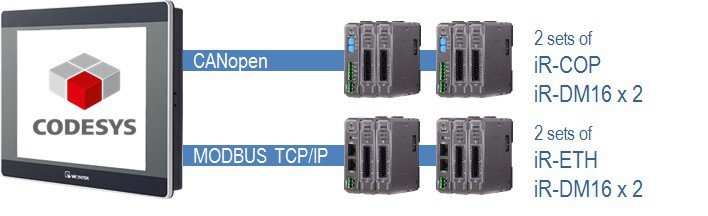

cMT3090+CODESYS może być używany z modułami wejść/wyjść innych producentów posiadających komunikację CANopen lub MODBUS TCP/IP.

cMT3090+CODESYS – zalety produktu

  • Maksymalna prostota

Rozwiązanie to nie wymaga żadnych dodatkowych urządzeń – HMI i PLC zostało zintegrowane w jednym urządzeniu.

  • System operacyjny czasu rzeczywistego

Innowacyjny projekt urządzenia sprawia, że dwa systemy operacyjne działają równolegle w obrębie jednego HMI. Wbudowany system operacyjny CODESYS zapewnia, że operacje w części odpowiadającej za wizualizację nie wpływają na czas wykonywania operacji logicznych w części sterującej.

  • Dedykowana komunikacja Ethernetowa i CAN bus

CODESYS ma pełną kontrolę nad siecią Ethernet (LAN1) i magistralą CAN. Zapewnia to funkcjonalność systemu sterowania czasu rzeczywistego.

  • Wysoka wydajność

Operacje bitowe zajmują tylko 10 nanosekund.

  • Szybka wewnętrzna komunikacja (cMT i CODESYS)

Dedykowany komunikacja między dwoma wewnętrznymi systemami pozwala części wizualizującej bardzo szybko uzyskać informacje z częsci sterującej i zapewnia wydajną wymianę danych. Konfigurację CODESYS-a i zarządzanie projektem można wykonać od strony wyświetlacza, w tym sprawdzać status PLC, informacje o sieci, dane/tagi w czasie rzeczywistym.

  • cMT – duża funkcjonalność

Bogate i różnorodne biblioteki obrazów, ponad 300 protokołów, MQTT, klient/serwer OPC UA , usługa zdalnego dostępu EasyAccess 2.0, to tylko niektóre funkcje cMT3090 z zaimplementowanym Codesysem.

cMT3090 + CODESYS

Seria iR – zalety produktu

  • Modułowa budowa

Bazowe moduły komunikacyjne można sparować z dowolną kombinacją modułów wejść/wyjść. Pozwala to wybrać dokładną liczbę wejść/wyjść według zapotrzebowania.

  • Kompaktowy rozmiar

Większa liczba wejść/wyjść w urządzeniach o kompaktowym, ale wygodnym do podłączania rozmiarze. Pozwala ona zmniejszyć rozmiar systemu i ułatwia prowadzenie okablowania.

  • Wspieranie CANopen i MODBUS (TCP/IP)

Dobrze znane CANopen i MODBUS (TCP / IP) pomagają w integracji z większością systemów sterowania.

  • iBus – wewnętrzna komunikacja

Dzięki dużej odporności na zakłócenia i szybkiej komunikacji, można uzyskać aktualizację statusu wejść/wyjść w ciągu kilku milisekund, nawet jeśli użytych jest ponad 10 modułów.

  • Instalacja wejść/wyjść typu plug-in

Bezśrubowa konstrukcja skraca czas instalacji i ogranicza możliwość obluzowania zamontowanych elementów.
