Rynek sieci przemysłowych szybko powiększa się, a wśród protokołów będących na czele w tym obszarze znajduje się EtherNet/IP. Obserwując ten trend, Weintek dodał wsparcie dla protokołu EtherNet/IP dla swojego adaptera zdalnych We/Wy, iR-ETN. Zaspokaja ono zapotrzebowanie rynku na zdalne moduły We/Wy, które obsługują EtherNet/IP.
EtherNet/IP dostarcza 2 tryby komunikacji, aby sprostać różnym wymaganiom.
| Rozmiar | 7, 9, 12 i 15 mm w wersji standardowej i szerokiej |
| Prędkość | Do 3 m/s |
| Przyśpieszenie | Do 80 m/s2 |
| Precyzja | Do 7 µm / 1 000 mm |
| Temperatura pracy | -20 do +80 °C |
| Długość | Do 1 000 mm |

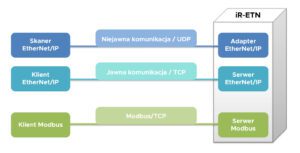

Adapter iR-ETN nie tylko wspiera oba wspomniane wyżej tryby EtherNet/IP, ale równocześnie utrzymuje wsparcie Modbus-TCP ( dla którego iR-ETN został pierwotnie stworzony), jak pokazano na poniższym rysunku.
iR-ETN wyposażony jest w dwa porty Ethernet, który nie tylko dają możliwość tworzenia połączeń w topologii gwiazdy, ale umożliwiają również bezpośrednie łączenie modułów iR-ETN w szereg, w celu utworzenia topologii liniowej EtherNet/IP, eliminując przy tym potrzebę stosowania switch’y i hubów, zapewniając przez to minimalizacje kosztów.
Każde urządzenie EtherNet/IP potrzebuje standaryzowanego pliku opisu urządzenia (EDS). Oprogramowanie EasyRemote IO pozwala na wygenerowanie pliku EDS zawierającego aktualną konfiguracje sprzętową podłączonych do iR-ETN modułów rozszerzeń, poprzez wykonanie operacji „Eksport pliku EDS EtherNet/IP”. Skaner EtherNet/IP może importować tak uzyskany plik, pozwalając użytkownikowi na szybkie zakończenie konfiguracji sieci.
Użytkownicy iR-ETN z łatwością mogą zaktualizować oprogramowanie do poniższych wersji, tak aby adapter iR-ETN zaczął wspierać protokoły komunikacyjne Modbus TCP oraz EtherNet/IP.
Produkty spełniające wymagania: iR-ETN V1.0.3.0
Odpowiednie oprogramowanie: EasyRemoteIO V1.3.2.0 lub nowsza
Dbając o najwyższe standardy Weintek zawsze zaleca aktualizację oprogramowania sprzętowego do najnowszej wersji.
