Firma Gapp na prośbę firmy Absolute Moco zrealizowała proces precyzyjnego sterowania pozycją siłownika hydraulicznego stosowanego w różnych sekwencjach filmowych. W normalnej pracy siłownik był wysuwany bądź zsuwany z pełną prędkością, bez żadnej kontroli. W tym pierwotnym rozwiązaniu, realizacja powolnych ruchów siłownika oraz precyzyjne zatrzymanie w pozycjach pośrednich było niemożliwe. Dlatego postanowiono zastosować taki kontroler, który zagwarantowałby precyzyjne zatrzymanie.

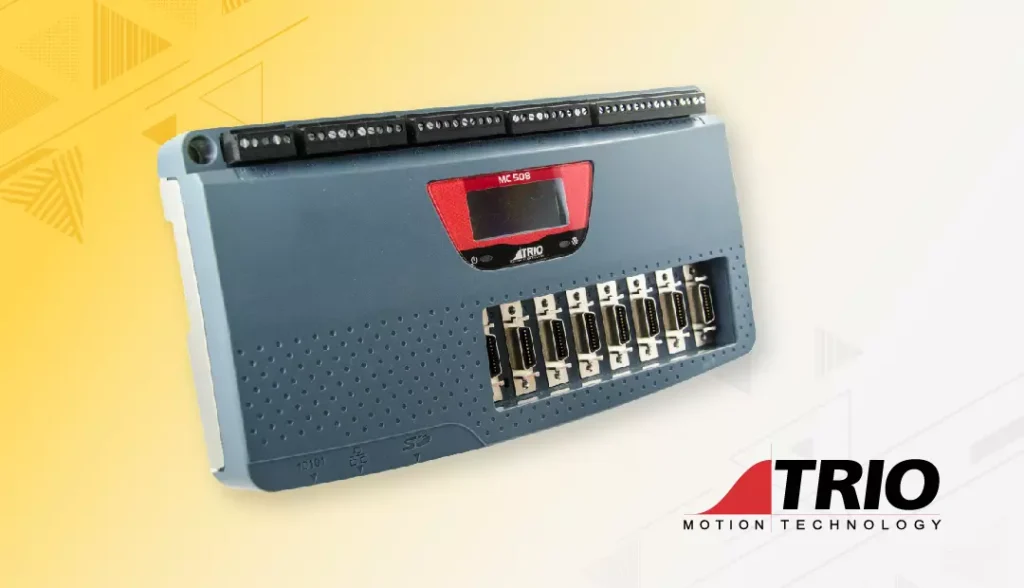

W związku tym firma Gapp zaproponowała sterownik ruchu Trio MC508 oraz enkoderowe absolutne sprzężenie zwrotne wykorzystujące protokół SSI. Kontroler Trio może komunikować się z wieloma rodzajami sprzężeń zwrotnych, w tym przypadku użyty został protokół SSI. Platforma posiadała 6 siłowników i 6 enkoderów SSI, których pozycję można było precyzyjnie kontrolować za pomocą urządzenia Trio.
Następnie klient wymienił standardowy zawór hydrauliczny na zawór proporcjonalny, którego można sterować za pomocą analogowego sygnału wyjściowego o napięciu +/- 10V. Kilka takich wyjść posiada sterownik ruchu Trio MC508. Zawór umożliwił płynną i precyzyjną regulację prędkości / siły / pozycji siłownika hydraulicznego.
Kiedy precyzyjne sterowanie pierwszego siłownika sprawdziło się w praktyce zespół od efektów specjalnych przeszedł do kolejnej fazy projektu. Druga faza zakładała budowę sześcionożnej platformy (czyli robota, w tym przypadku z siłownikami hydraulicznymi). Do kontroli platformy wykorzystali bliźniaczą konstrukcję: zdalny manipulator (waldo), który został wykorzystany do „uczenia” wszelkich ruchów. Manipulator ten zagwarantował komfort obsługi – trudno byłoby poruszać rękami konstrukcję hydrauliczną, która jest bardzo ciężka.
Od momentu zastosowania urządzenia w filmie „LIFE”, zespół odpowiedzialny za efekty specjalne nieustannie ulepszał jego funkcjonowanie. Udoskonalone urządzenie było wykorzystywane w kolejnych produkcjach filmowych. Firma Gapp była zaangażowana w zmiany dotyczące efektów specjalnych w każdym kolejnym filmie. Co więcej, nadal współpracuje z zespołem SFX (efekty specjalne) we wdrażaniu rozwiązań stosujących kontrolery ruchu Trio Motion.
Serdecznie zapraszamy do obejrzenia filmiku, który pokazuje zastosowanie urządzenia od Trio Motion w produkcji takich filmów jak “Life”, “Fantastyczne zwierzęta: Zbrodnie Grindelwalda” i “Morderstwo w Orient Expressie”.
