W artykule “Połączenie panelu HMI z bazą danych cz. I” omówiliśmy koncepcję połączenia z bazą danych. Dziś przejdziemy do praktyki i skupimy się na zainstalowaniu bazy danych na naszym komputerze. Następnie będziemy z nią synchronizować pobierane dane i wykonywać na nich obliczenia.
Zaczynamy!
1. Instalacja

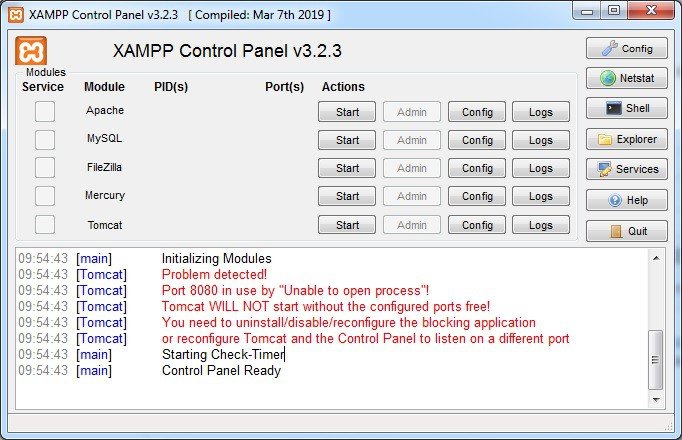

Instalację rozpoczniemy od pobrania pakietu instalacyjnego wraz z pakietem serwera www dla PHP ze strony https://www.apachefriends.org/pl/index.html. Po pobraniu zaczniemy instalację z domyślnymi ustawieniami. Klikamy cały czas przycisk next, a na końcu finish. Uruchomi nam się panel kontrolny:

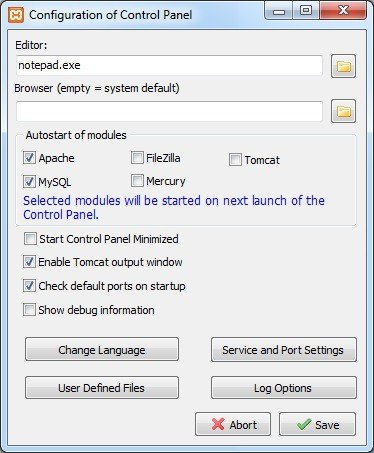

W prawym górnym rogu naciśniemy przycisk config i zaznaczymy opcję autostartu Apache i MySQL, aby uruchamiały się wraz ze startem systemu:

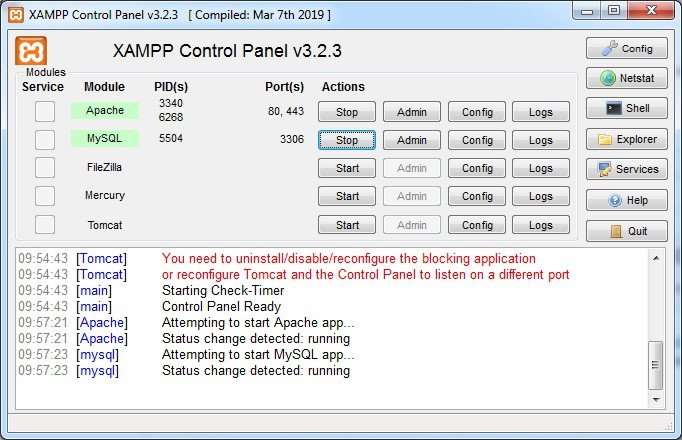

Potwierdzimy zmiany przyciskiem save. Następnie uruchomimy Apache i MySQL przyciskiem start na panelu kontrolnym:

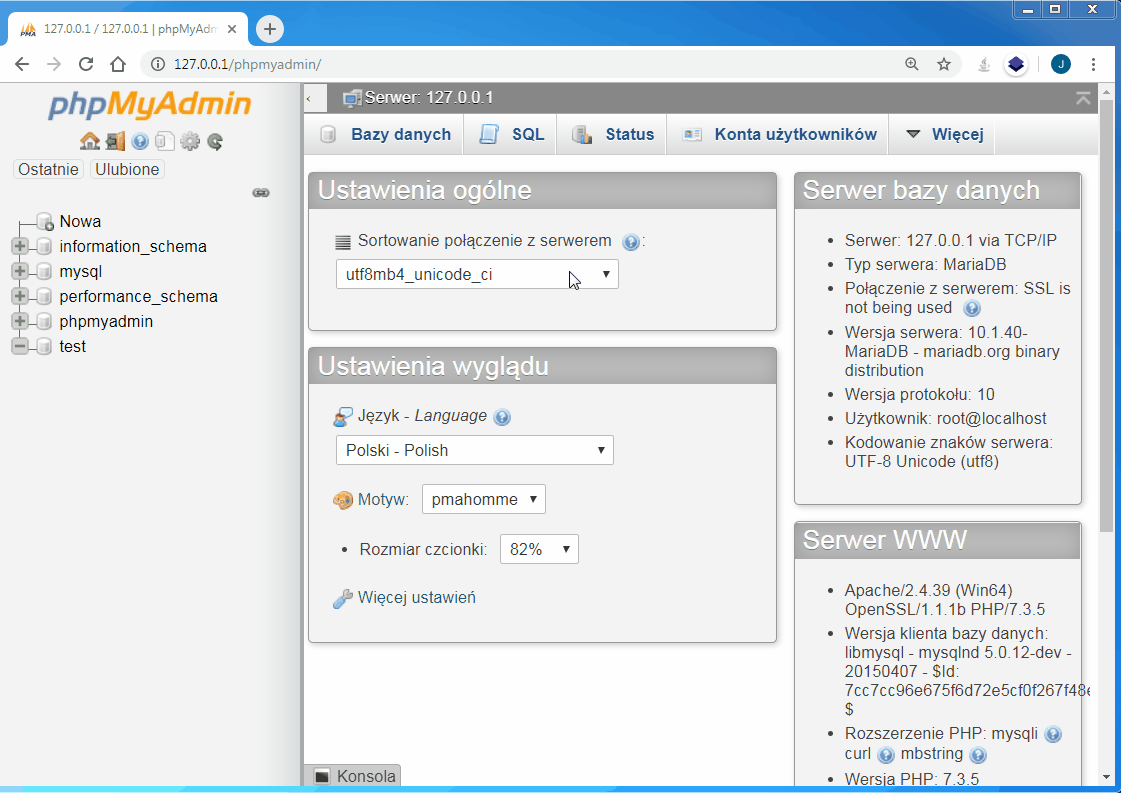

Teraz możemy przejść do panelu kontrolnego bazy danych otwierając w przeglądarce link: https://127.0.0.1/phpmyadmin. W bazie jak pokazano poniżej, stworzymy użytkownika i bazę danych o nazwie “weintek” i hasłem: “111111”, które w dalszej części wykorzystamy do połączenia z bazą danych z poziomu Weintek:
2. Konfiguracja panelu

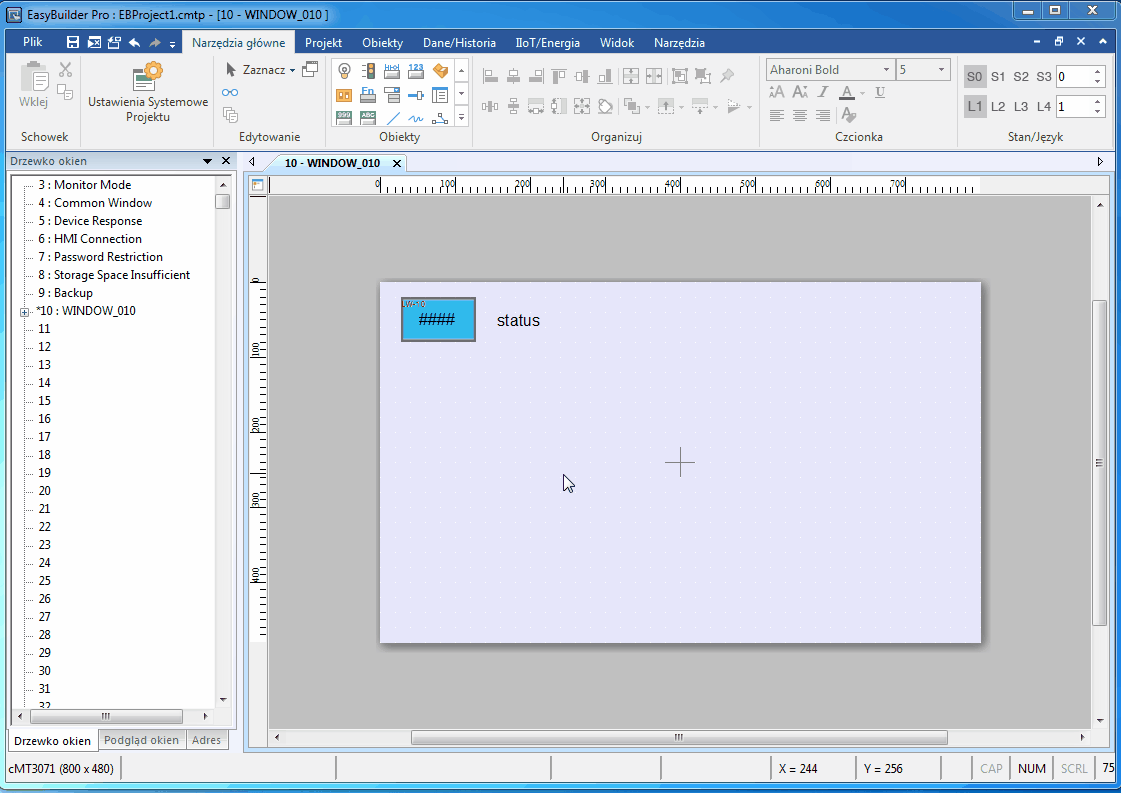

W pierwszej kolejności w zakładce dane/historia musimy zdefiniować połączenie z naszą bazę danych, podając użytkownika i hasło. Dodatkowo wykorzystamy słowo kontrolne do obserwowania statusu połączenia z bazą danych. Wykonamy symulację oczekując wartości 2, mówiącej o tym, że Weintek połączył się z bazą danych:

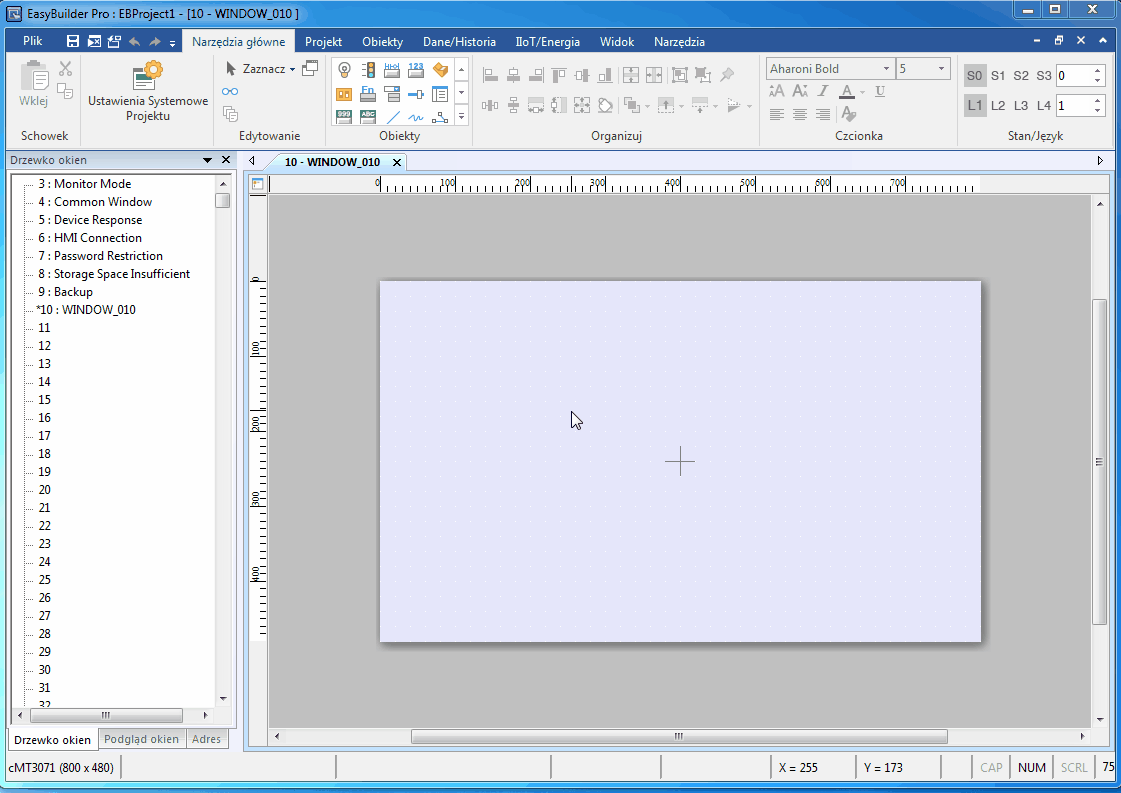

Po zdefiniowaniu bazy danych możemy już w prosty sposób synchronizować z nią różne dane. W naszym przykładzie zdefiniujemy próbkowanie danych i będziemy je synchronizować z bazą danych. W tym celu będziemy próbkować cyklicznie zmienną LW 100 i synchronizować pobrane dane z bazą danych raz na minutę. Następnie zobaczymy, jak nasze dane wyglądają w bazie danych:
3. Wysyłanie zapytań SQL
Zauważmy, że w bazie zostały utworzone następujące tabele: hostname_dane_data, hostname_dane_data_format oraz hostname_dane_data_section. Tabele te są tworzone automatycznie przez Weinteka. W tabeli hostname_dane_data znajdują się nasze pobrane wartości. Tabela ta zawiera 3 kolumny: data_index, time@timestamp oraz data_format_0. Mając tę wiedzę jesteśmy w stanie napisać proste zapytanie SQL, obliczające średnią wartość próbkowanych zmiennych i zapisujące wynik do rejestru LW500. Składnia tego zapytania będzie następująca: select avg(data_format_0)from hostname_dane_data, gdzie avg to funkcja średniej z kolumny data_format_0 w tabeli hostname_dane_data:
Polecam również film – “Weintek, seria cMT – zapytania SQL do plików próbkowań”, dotyczący podobnego zagadnienia:
