Poniżej przedstawiono sposób podłączenia sygnałów sterujących, wejść i wyjść napędu z sterownikiem Fatek.

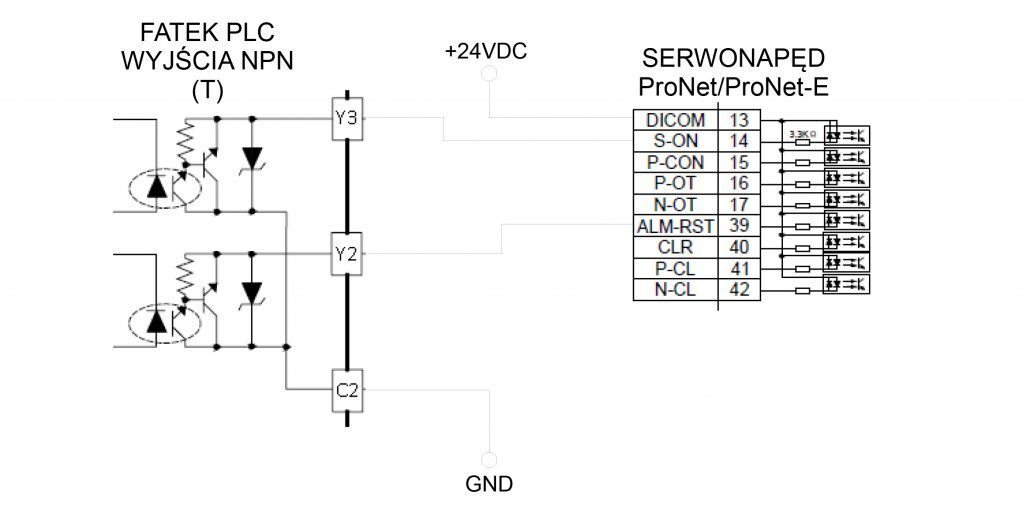

1. Podłączenie sterownika Fatek z wyjściami tranzystorowymi NPN do wejść dyskretnych napędów ESTUN ProNet
Poziom sygnałów 24VDC

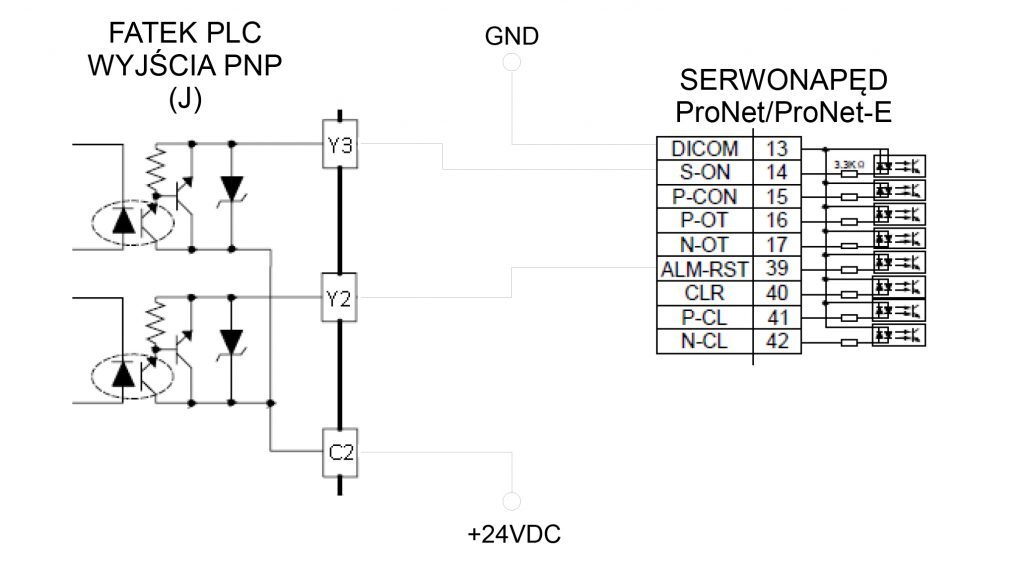

2. Podłączenie sterownika Fatek z wyjściami tranzystorowymi PNP do wejść dyskretnych napędów ESTUN ProNet.
Poziom sygnałów 24VDC

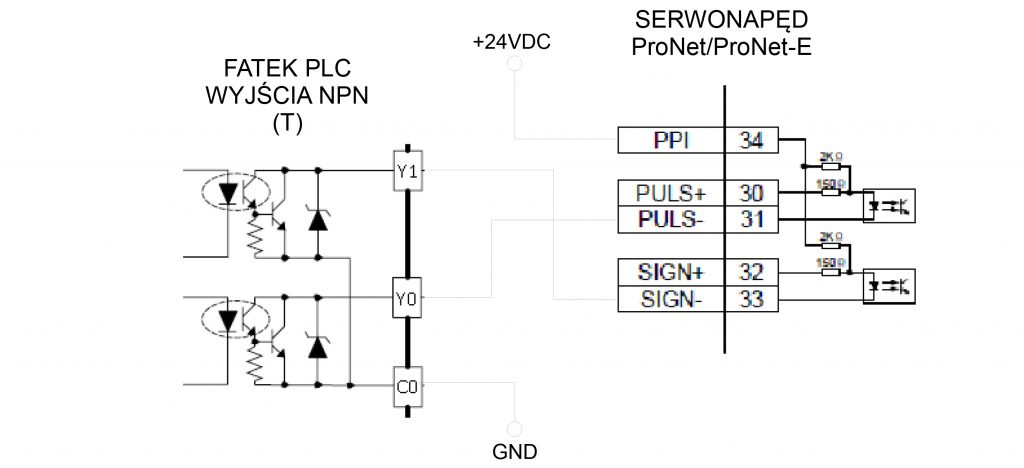

3. Podłączenie sterownika Fatek z wyjściami tranzystorowymi NPN do wejść kroku/kierunku napędów ESTUN ProNet.
Poziom sygnałów 24VDC

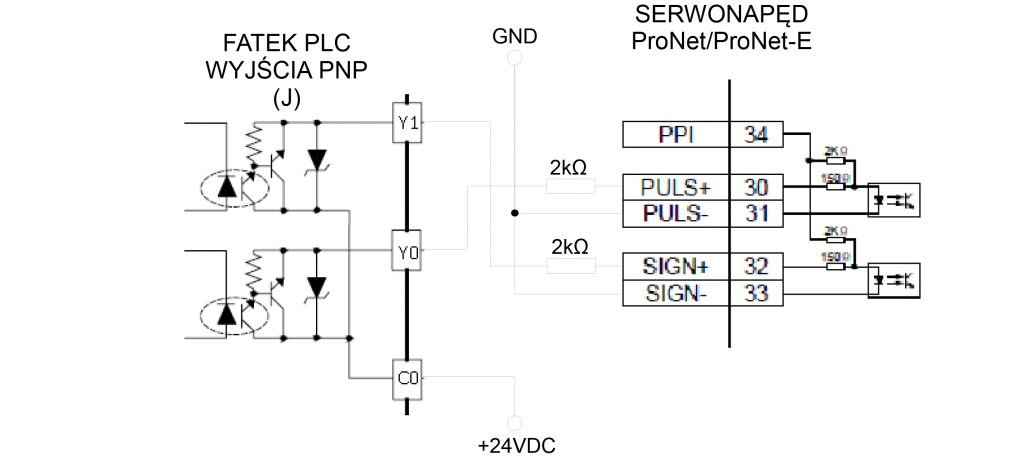

4. Podłączenie sterownika Fatek z wyjściami tranzystorowymi PNP do wejść kroku/kierunku napędów ESTUN ProNet.
Poziom sygnałów 24VDC

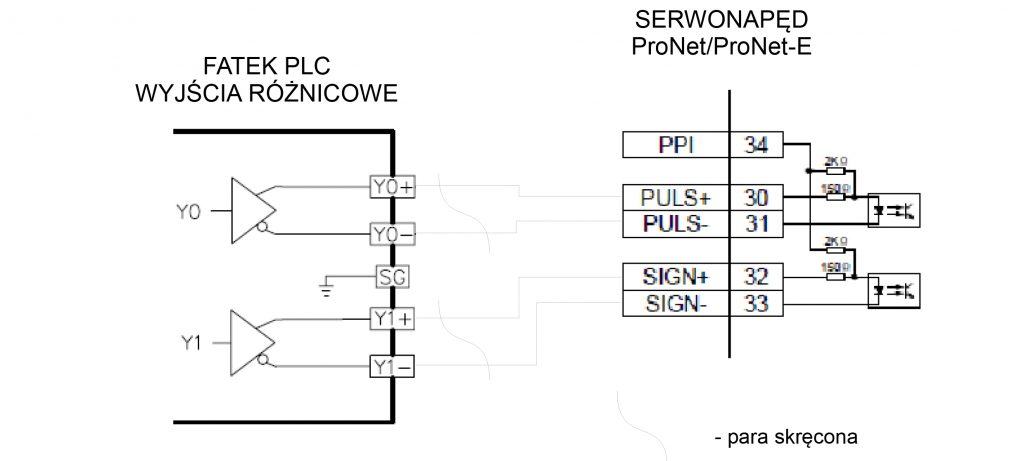

5. Podłączenie sterownika Fatek serii MN (z wyjściami różnicowymi) do wejść kroku/kierunku napędów ESTUN ProNet.

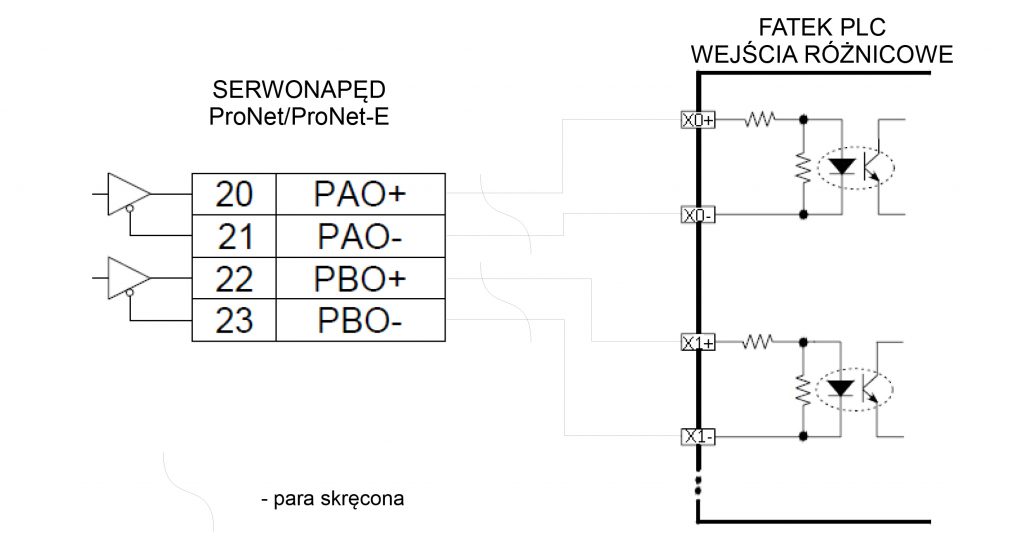

6. Podłączenie wyjść emulujących enkoderowym, różnicowym sygnałem A/B-fazowym , pozycję silnika napędu ESTUN ProNet, do sterownika Fatek serii MN

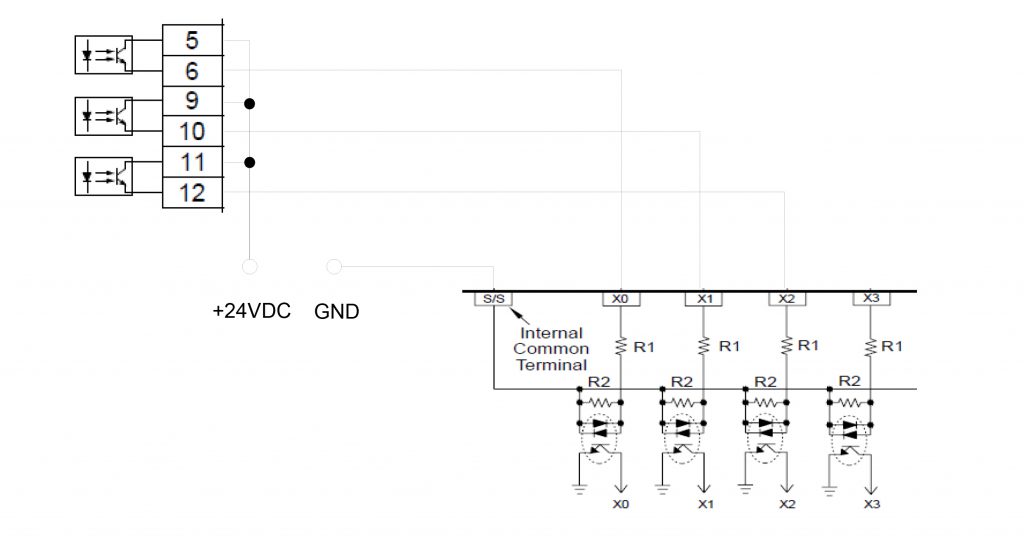

7. Podłączenie wyjść napędu ProNet do wejść sterownika Fatek – wejścia sterownika reagujące na podanie masy (NPN)

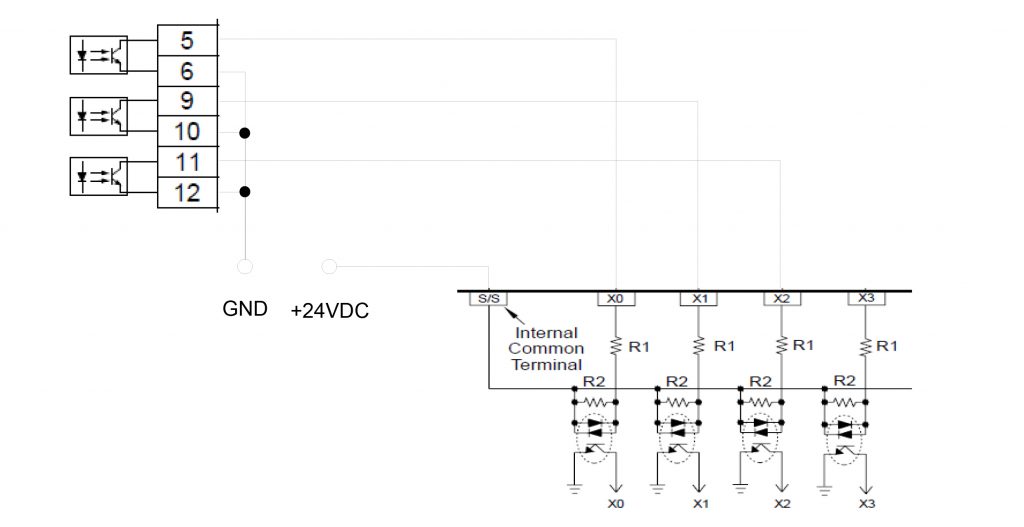

8. Podłączenie wyjść napędu ProNet do wejść sterownika Fatek – wejścia sterownika reagujące na podanie potencjału dodatniego (PNP)
Uwaga: Powyższe połączenia mają charakter przykładowy – zarówno ilość wykorzystanych sygnałów sterujących jak i konkretne adresy wyjść sterownika, są opcjonalne i zależą od konkretnej aplikacji.
