Panel HMI cMT2108x2 Weintek

Panel operatorski HMI cMT2108X2 to 10-calowy ekran dotykowy z dużą rozdzielczością (1024x600px), która daje swobodę w umieszczaniu szczegółowych grafik obiektu sterowania. Aż 4GB pamięci pomieszczą jednocześnie skomplikowane plansze synoptyczne oraz wiele danych próbkowanych przez długie okresy czasu. Dostęp do danych z alarmami i zdarzeniami jest możliwy np. przez protokół FTP lub przed dedykowaną aplikacje CMT Viewer.



Całość uzupełniają tak zaawansowane funkcje jak możliwość uruchomienia wirtualnego PLC (Codesys) w pamięci panelu czy zastosowania obiektów JS. W opcji jest możliwość uruchomienia połączenia VPN (EASY ACCES 2.0). Jest też Dashboard – wizualizacja w chmurze – panel przesyła tam dane, a użytkownik wchodzi na konkretny adres w przeglądarce, aby je zobaczyć (opcja).

Weintek - cMT2X promocja_BannerWWWoferta


Ułatwienia dla użytkownika:

  • brak potrzeby stosowania routera WiFi i innych dodatkowych urządzeń sieciowych po zastosowaniu dodatkowego modułu WiFi (M02),
  • szybszy transfer plików, np. danych historycznych,
  • efektywne przetwarzanie danych,
  • dostępność dużej ilości grafik i animacji,
  • unifikacja danych procesowych na wszystkich urządzeniach w zakładzie,
  • możliwość stałego monitoringu procesu,
  • powiadomienia o zdarzeniach, alarmach na telefon za pomocą mechanizmu Push.

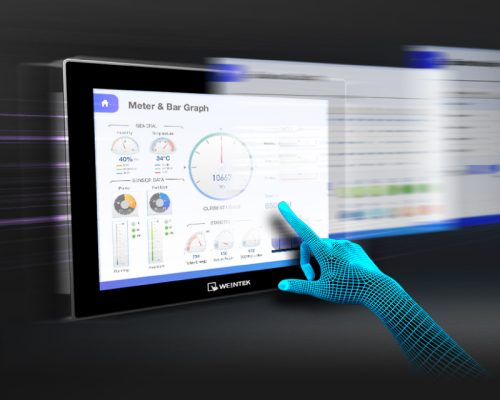

Ułatwienia dla użytkowników

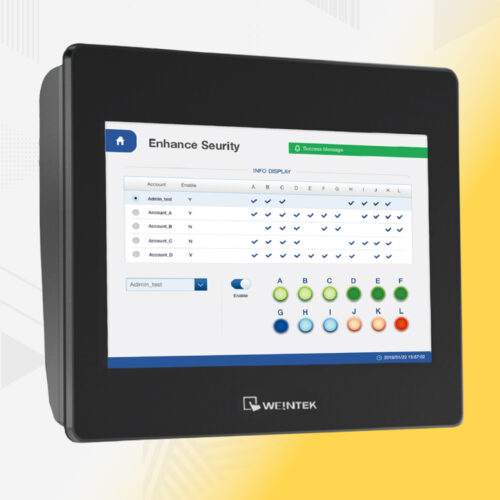

Panel HMI cMT2108X2


Cechy panelu cMT2108X2:

  • 10-calowy ekran,
  • duża rozdzielczość (1024x600px),
  • 4GB pamięci Flash,
  • 4-rdzeniowy procesor,
  • dwa porty Ethernet,
  • możliwość dołączenia modułu WiFi,
  • 3 rodzaje dostępu do zdalnego monitoringu wizualizacji.

Wizualizacja danych

Kopię wizualizacji bieżących danych można zobaczyć bezpośrednio na swojej przeglądarce internetowej. Dodatkowo Weintek przygotował 3 rodzaje dostępu do zdalnego monitoringu wizualizacji:

  • VNC – zsynchronizowany, klasyczny podgląd,
  • WebView – podgląd za pomocą przeglądarki, wyróżnia się kompatybilnością międzyplatformową,
  • CMT Viewer – aplikacja Weintek z bardzo wysoką częstotliwością odświeżania.

Jest możliwe rozszerzenie danych o dashboard w rocznej subskrypcji. Zyskujesz wtedy widok na dane w serwerze producenta przy wykorzystaniu chmury. Dzięki temu wzrasta bezpieczeństwo przechowywanych danych – znajdują się one na urządzeniu zewnętrznym.

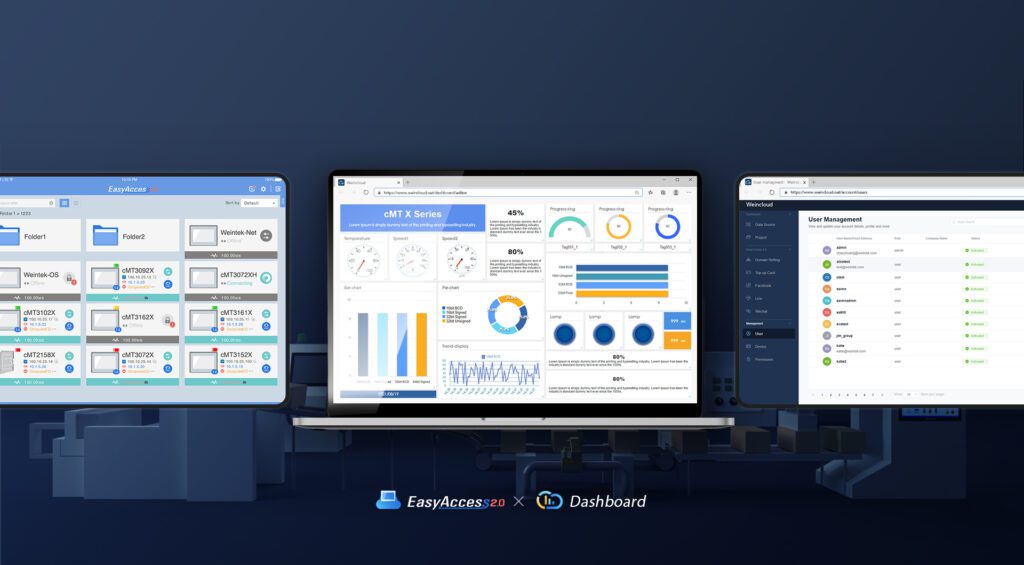

Wizualizacja danych

Możliwości sieciowe

Szerokie możliwości komunikacyjne panelu HMI umożliwiają funkcjonowanie aż w 3 różnych sieciach internetowych równocześnie. Jeden z portów Ethernetowych jest Gigabitowy. Dodatkowo panel może być rozszerzony o moduł WiFi. Dzięki temu połączeniu panel nie tylko może bezprzewodowo łączyć się z Access Point, ale również sam może funkcjonować jako taki punkt dostępowy.

Dzięki systemowi powiadomień push i funkcjonalności Easy Access 2.0 będziesz otrzymywać natychmiast informację o zdarzeniach, alarmach na swoje urządzenie, np. telefon komórkowy.

CODESYS - język automatyzacji

To oprogramowanie tworzone przez niemiecką firmę CODESYS GmbH. Środowisko programistyczne pozwala na tworzenie bardzo rozbudowanych projektów dla sterowników PLC, kontrolerów ruchu etc.

Na jednym rdzeniu procesora panelu HMI cMT2108X2 będzie działać wizualizacja, a na drugim program PLC. Po dodaniu zewnętrznych modułów wejść i wyjść mamy pełnoprawny i kompletny system sterowania obiektem.

Weintek oferuje takie moduły rozproszone I/O z różnymi protokołami komunikacyjnymi, a także osobne sterowniki PLC do nich. Jest to opcja dodatkowo płatna. Po wpisaniu kodu z karty aktywacyjnej jeden z dwóch portów Ethernet zostaje przypisany do wirtualnego sterownika PLC, który komunikuje się błyskawicznie z wizualizacją wewnątrz urządzenia.
