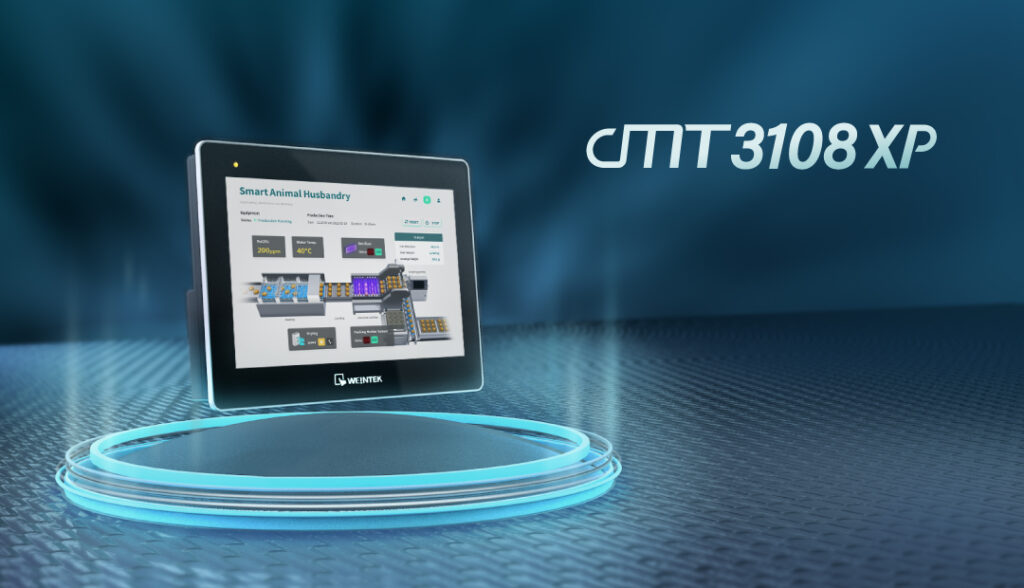

Firma Weintek wprowadza zaawansowany panel HMI cMT3108XP o przekątnej 10,1 cala. Ten panel HMI, zaprojektowany z myślą o IIoT (przemysłowym Internecie Rzeczy), wyróżnia się estetyką oraz wydajnością. Spełnia on wymagania dotyczące inteligentnego monitorowania, integracji systemów i łączności z chmurą.
Imponujące wrażenia wizualne

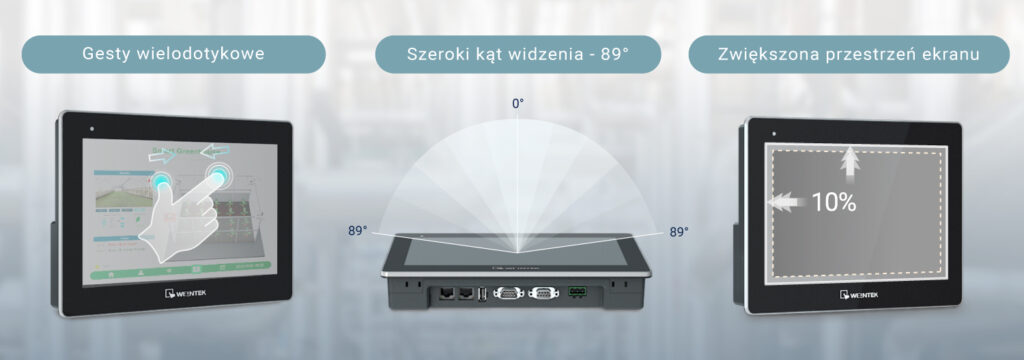

cMT3108XP posiada pojemnościowy ekran dotykowy z funkcjami wielodotykowymi, podobnymi do tych dostępnych w telefonach. Można go wykorzystać do redukcji liczby przycisków na ekranie, co upraszcza układ projektu. Ponadto, ten panel charakteryzuje się cienką ramką, zwiększającą przestrzeń ekranu o 10%. Urządzenie jest wyposażone w wysokiej rozdzielczości ekran o rozdzielczości 1280×800 pikseli i szerokim kącie widzenia wynoszącym 89 stopni, co zapewnia wyjątkowe wrażenia podczas oglądania.
Wydajność i inteligencja

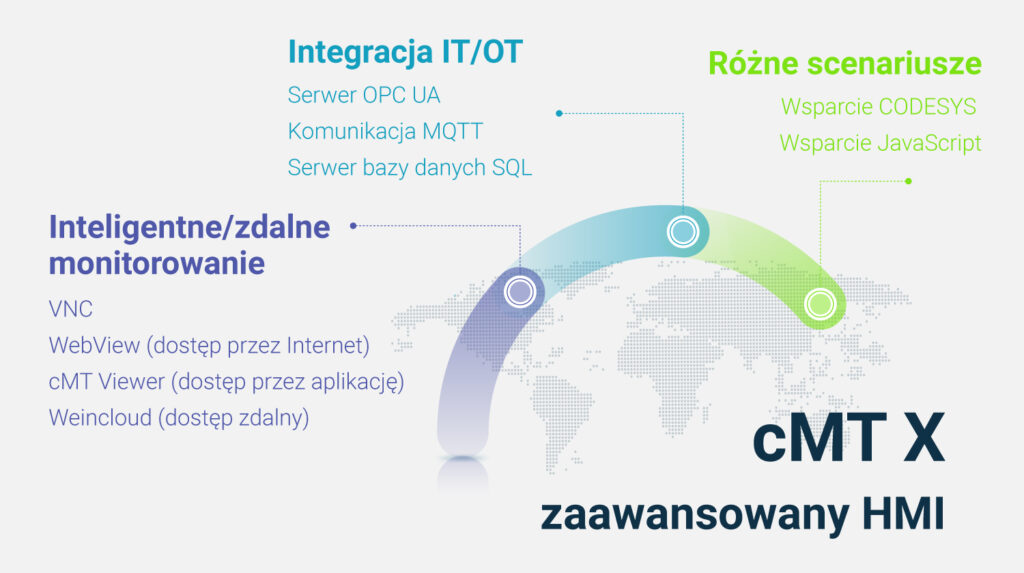

Panel cMT3108XP jest wyposażony w mocne komponenty. Posiada czterordzeniowy procesor, 4GB pamięci Flash i 1GB pamięci RAM. Ponadto, oferuje pełen zestaw łączności, w tym podwójne porty Ethernet, pełen zestaw portów szeregowych (RS232 2W/4W, RS485 2W/4W, SIEMENS MPI, CAN Bus) oraz możliwość rozszerzenia o moduł WiFi za pomocą modułu M02. Urządzenie zapewnia wsparcie oprogramowania, które jest pełnowartościowe w wersji bezpłatnej i oferuje wiele ulepszonych funkcji, które ułatwiają inteligentną integrację systemów.
Dzięki swoim zaawansowanym funkcjom i możliwościom, panel cMT3108XP będzie dobrym rozwiązaniem dla automatyzacji i integracji systemów.
Specyfikacja techniczna
| Panel dotykowy | Typ pojemnościowy (szkło hartowane 7H) | ||
|---|---|---|---|
| Wyświetlacz | 7″ Szeroki kąt widzenia (WVA) | ||
| Rozdzielczość | 1024 x 600 | ||
| Procesor | Czterordzeniowy procesor RISC | ||
| Pamięć Flash/RAM | 4GB/1GB | ||
| Sieć Ethernet | 10/100 Base-T x 2 | ||
| USB | USB 2.0 x 1 (Host) | ||
| Port COM | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
||
| MPI | Tak | ||
| Wymiary szer. x wys. x gł. | 200.3 x 146.3 x 36.9 mm | ||
| Wycięcie w panelu | 192 x 138 mm | ||
| Obudowa | Plastik | ||
| Izolacja zasilania | Tak | ||
| Powłoka PCB | Tak | ||
| Ochrona | Panel przedni zgodny z NEMA4 / IP66 | ||
| Temperatura pracy | 0° ~ 55°C (32° ~ 131°F) | ||
| Moc wejściowa | 24±20% VDC | ||
| Pobór mocy | 820mA@24VDC | ||
| Waga | Około 0,7 kg | ||
| Oprogramowanie | EasyBuilder Pro | V6.08.02 lub nowsza wersja | |
| Weincloud | Dashboard | Opcjonalny | |
| EasyAccess 2.0 | Opcjonalny | ||
| CODESYS® | Opcjonalny | ||
cMT3108XP w skrócie
| Model | cMT3102X | cMT3108XP (NEW!) | cMT3108XH |
|---|---|---|---|
| Procesor | Czterordzeniowy procesor RICS | Czterordzeniowy procesor RICS | Czterordzeniowy procesor RICS |
| Wyświetlacz | 10.1” TFT | 10.1”WVA | 10.1”WVA |
| Typ panelu dotykowego | Oporowy | Pojemnościowy | Oporowy |
| Rozdzielczość | 1024×600 | 1280×800 | 1280×800 |
| Kąt widzenia ekranu LCD | 70/70/80/80 | 89/89/89/89 | 89/89/89/89 |
| Wycięcia panelu | 260 x 202 mm | 255 x 185 mm | 255 x 185 mm |
| Temperatura pracy | 0° do 50°C | 0° do 55°C | 0° do 55°C |
| WiFi | Moduł rozszerzający M02 WiFi (opcjonalny) | Moduł rozszerzający M02 WiFi (opcjonalny) | Moduł rozszerzający M02 WiFi (opcjonalny) |
