Informacje ogólne:
- termin realizacji: 40 dni na produkcję + 20-30 dni na transport
- CE – brak. Linia produkcyjna przychodzi w częściach, poszczególne komponenty mają CE. Sama certyfikacja oraz niezbędna dokumentacja jest po stronie Kupującego
- Safety – brak. Wszelkie kwestie bezpieczeństwa są po stronie Kupującego
- pomoc producenta online 24/7
Informacje techniczne:
Model 870U-20002 Wymiar 9000mm x 2080mm x 2000mm (DxSxW) Waga 1800kg Produkt gotowy Parametry maks. 4-warstwy, 15.7cm x 10.8 cm (dla dorosłych), długość klipsa nosowego nie mniejsza niż 8cm Wytrzymałość siła potrzebna do rozerwania zgrzein nie mniejsza niż 10N Powietrze 0.6-0.8 Mpa, 2 przyłącza dla powietrza, średnica: 10mm
(kompresor nie jest wliczony w cenę linii) Napięcie 380VAC 50Hz Moc 18 kW Wydajność 35-40 szt./min. Środowisko pracy temperatura 10-35°C, wilgotnoœæ 35-65%, bezpyłowe, wolne od palnych/żrących gazów Obsługa 2 osoby, pełna automatyzacja, pracownicy mogą obsługiwać więcej niż jedną maszynę, (obsługa tylko przy uzupełnianiu półproduktów oraz odbieraniu gotowego produktu) Bezpieczeństwo stanowiska wymagające manualnej pracy są odseparowane od obszarów maszyny, w których wykonywany jest ruch Mechanika technika liniowa HIWIN, rama ze stopu aluminium, wszystkie moduły posiadają rolki oraz zainstalowane stopy,
Spis komponentów/modułów wchodzących w skład linii produkcyjnej:
- szafy sterujące
- moduł podający półprodukty/włókninę
- moduł wprowadzający klips nosowy
- moduł zgrzewający warstwy materiału (1x generator ultradźwiękowy)
- moduł drukujący
- moduł zgrzewający opaski uszne (2x generator ultradźwiękowy)
- moduł składający i formujący
- moduł składający i zgrzewający (1x generator ultradźwiękowy)
- moduł wykrojnika
- moduł wydający gotowy produkt
Transport:
Cała linia produkcyjna dostarczana jest w kilku częściach:
- Moduł podający półprodukty/włókninę
- Linia produkcyjna – część I
- Linia produkcyjna – część II
- Linia produkcyjna – część III
Charakterystyka polecanych półproduktów:
Nr Nazwa materiału Gramatura (g/m^2) Szerokość (mm) Długość (m) Średnica zewn. (mm) Średnica wewn. (cale) Notatka 1 Włóknina (warstwa zewnętrzna 60 ≤280 Około 2200 600 3 – 2 Bawełna filtrująca (warstwa środkowa) 70 ≤280 Około 1500 Cywilna 20 g Medyczna 25-30 g 3 Włóknina typu melt-blown (warstwa środkowa) 50 175-185 Około 1500 Cywilna 20 g
Medyczna 25-30 g Włóknina (warstwa wewnętrzna) 50 ≤280 Około 2200 Długość 175 mm 5 Klips nosowy – ≤10 – 350 3 Długość odcinana 80 mm 6 Opaska uszna – – 1600 – – Długość odcinana 150 mm (x2 opaski)
Wizualizacja:

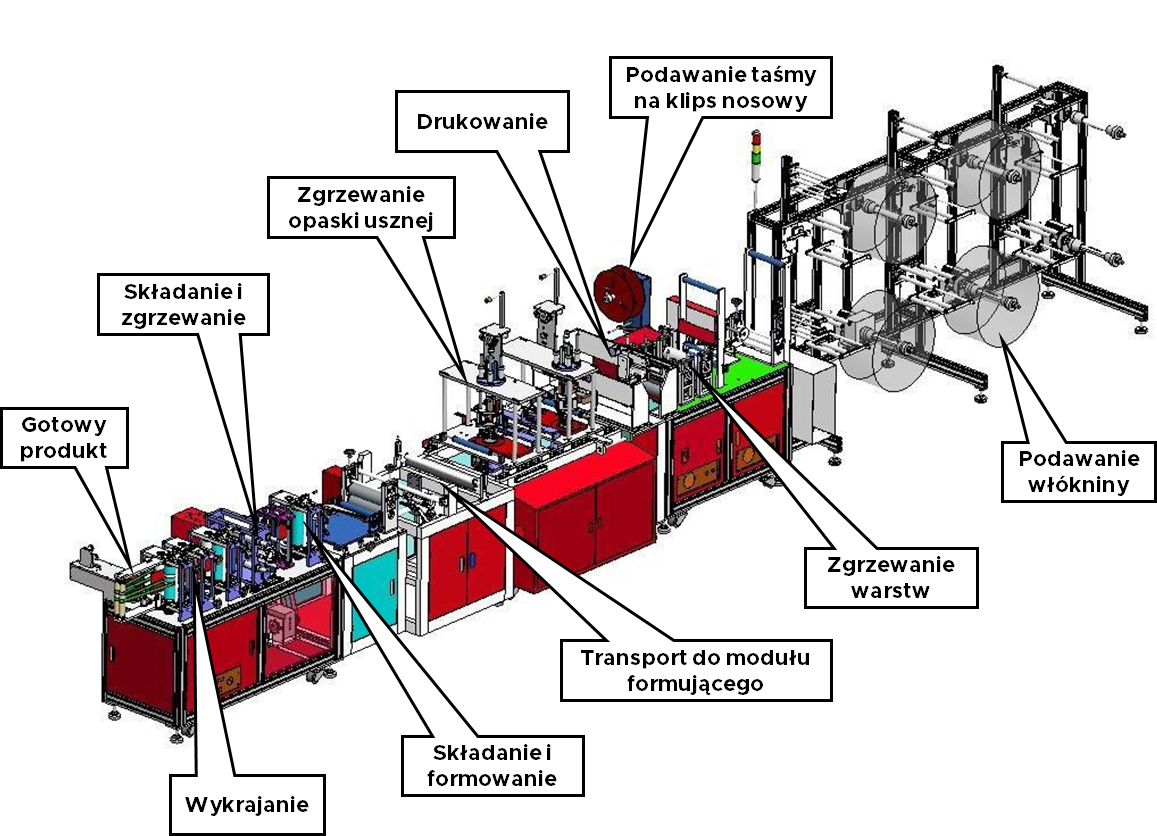

Wizualizacja, rysunek CAD, z opisem wybranych procesów:

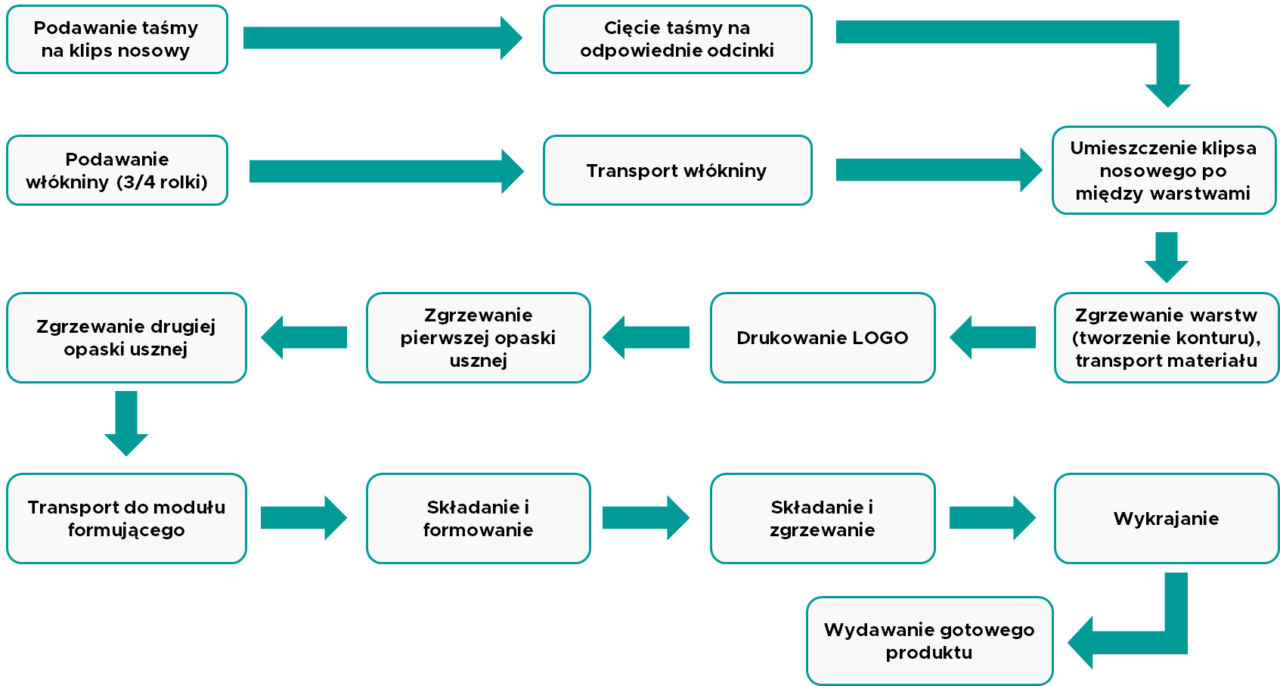

Wszystkie procesy realizowane przez linię produkcyjną:

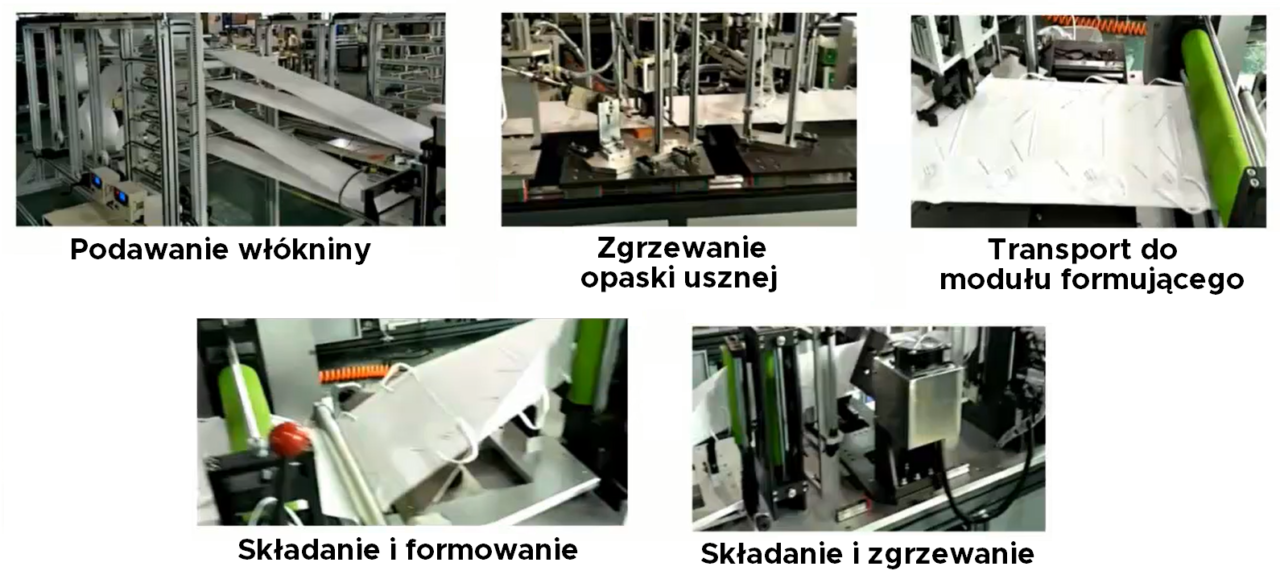

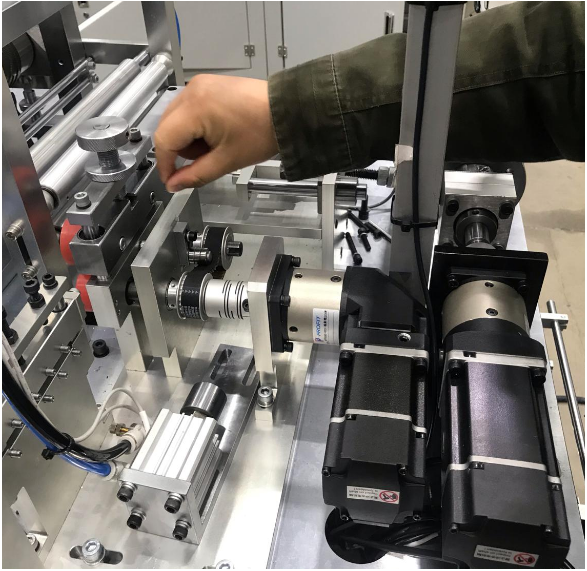

Zdjęcia z realizacji wybranych procesów:

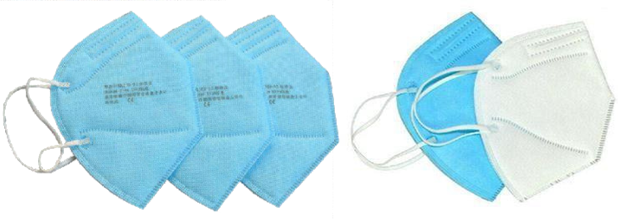

Przykładowy produkt końcowy:

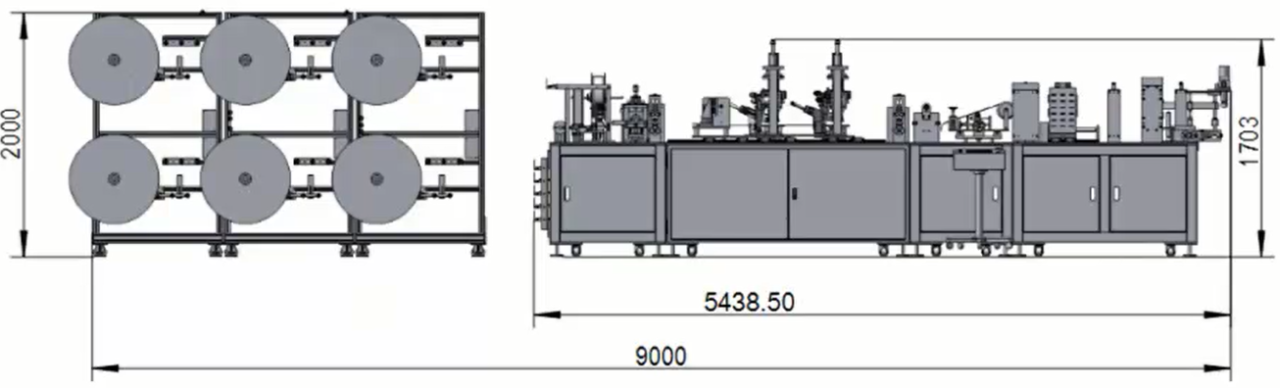

Wymiary 9000mm x 2080mm x 2000mm):
Sterowanie:
- zaawansowany kontroler ruchu Trio Motion Flex-6 Nano (16 osi)
- serwowzmacniacze ESTUN serii ED3S wraz z serwosilnikami ESTUN serii EM3A
- parametryzacja przy pomocy 10 calowego wyświetlacza HMI
- generatory ultradźwiękowe: 2szt. 15kHz, 2.6kW (zgrzewanie warstw materiału, zgrzewanie brzegów), 2szt. 20kHz, 1.4kW (zgrzewanie opaski usznej lewej, zgrzewanie opaski usznej prawej)
- czujniki fotoelektryczne we wszystkich obszarach,
- (dodatkowo płatna opcja) system wizyjny EUCLID, kontrola jakości: klipsa na nos, wymiaru maski, pozycji montażu opaski usznej, rozmiaru przymocowanej opaski usznej

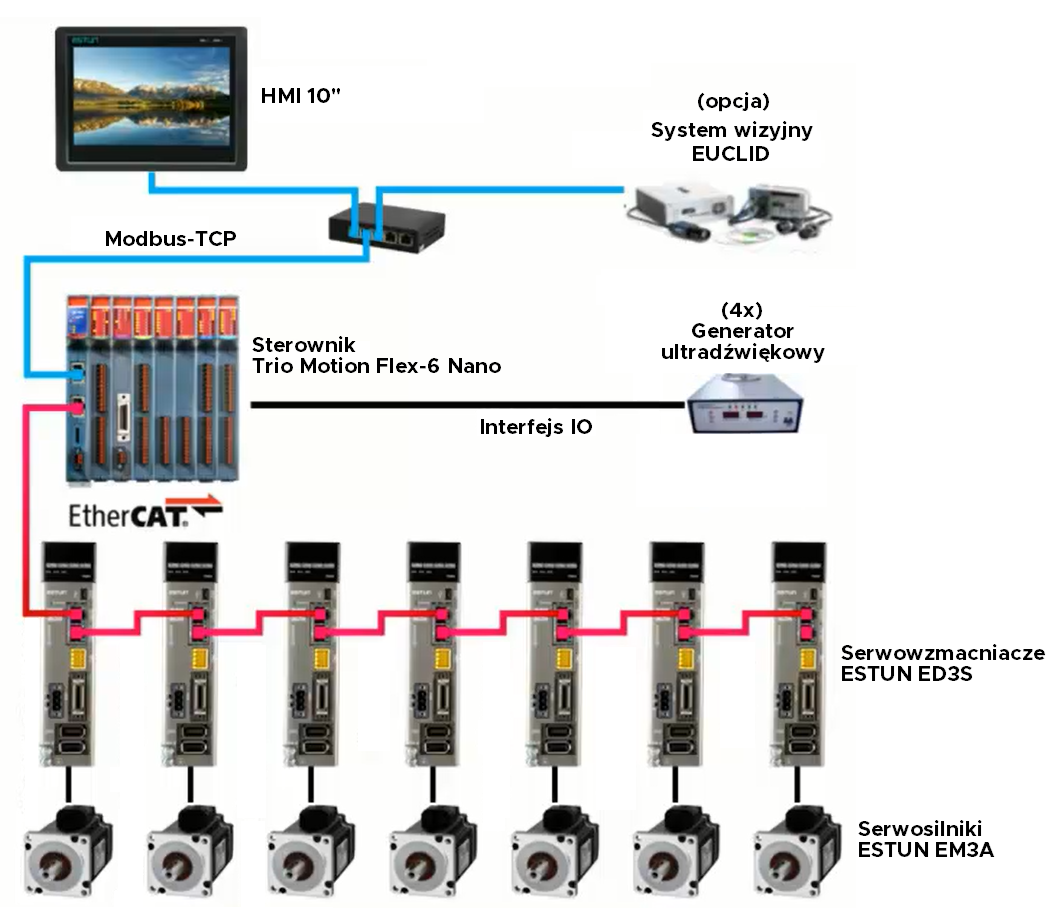

Schemat sterowania:
Q&A:
- Czy stanowisko pracy musi być sterylne?
Nie ma wymogu utrzymania maszyny w sterylnych warunkach. Wystarczy, że maszyna będzie utrzymana w czystości.
- Czy obsługa musi posiadać specjalne narzędzia pomiarowe?
Przydatne narzędzia pomiarowe to: suwmiarka / miarka (do pomiaru wymiaru maski), siłomierz (do sprawdzenia wytrzymałości mocowania opaski usznej).
- Czy linia produkcyjna spełnia wymagania do produkcji masek medycznych według standardu/klasy ISO5 (clean room 100)?
Tak, linia jest przystosowana do produkcji masek medycznych w standardzie / klasie ISO5. Należy mieć na uwadze, że aby zapewnić produkcję masek w tym standardzie należy wykorzystać odpowiednie wysokiej klasy materiały oraz zapewnić certyfikację samego procesu produkcyjnego.
- Ile trwa uruchomienie linii?
Montaż i regulacja zajmuje 2-3 dni. Przygotowanie do produkcji masowej trwa 7-10 dni.
- Jaki powinien być wymiar rolek z włókniną (półproduktem)?
4 sztuki rolek o średnicy 600 mm (4 warstwy) lub 3 rolki o średnicy 1000 mm (3 warstwy).
- Ile czasu zajmuje zmiana 4 rolek półproduktu?
Pracownicy będą potrzebowali 10-20 minut.
- Czy wymagane jest przygotowanie rolek z włókniną do pierwszego uruchomienia linii produkcyjnej?
Zalecane jest przygotowanie pełnych rolek (lub 300 kg) z włókniną (półproduktem) do weryfikacji poprawności działania procesu.
- Czy na rynku polskim istnieje firma, która może udzielić wsparcia technicznego dla urządzeń wykorzystanych w maszynie?
Firma Multiprojekt Automatyka Sp. z o.o. z siedzibą główną w Krakowie jest oficjalnym dystrybutorem marek ESTUN, Trio Motion oraz HIWIN na rynku polskim (zajmuje się wsparciem technicznym, serwisem oraz prowadzi własny magazyn).

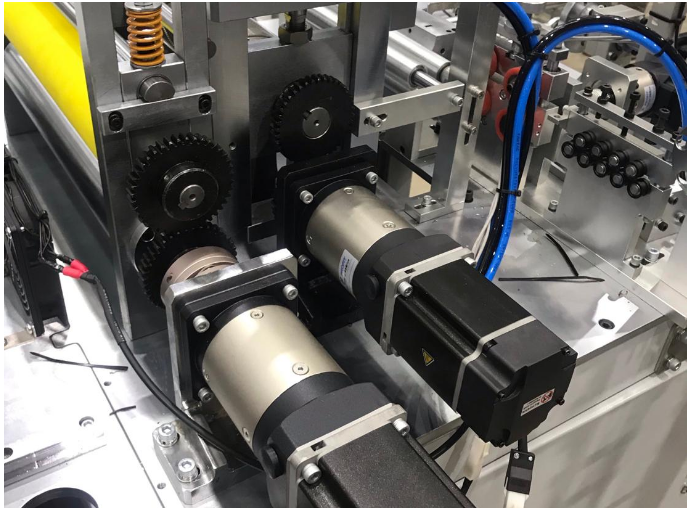

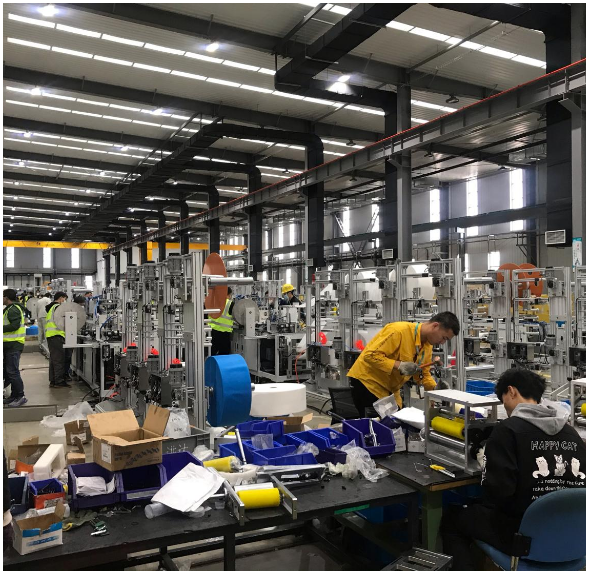

Zdjęcie z fabryki ESTUN w Chinach:

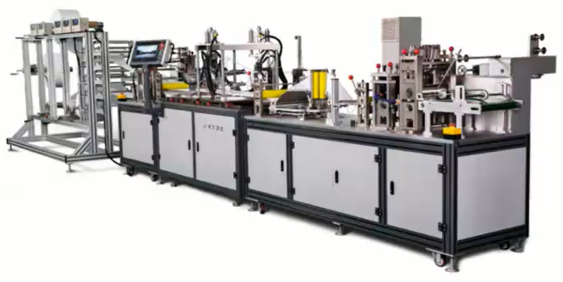

Zdjęcia oferowanej linii:
