Wprowadzenie produktów
W roku 2022 firma Weintek wprowadziła moduł Ethernet iR-ETN40R z przekaźnikami na wyjściach, oferujący prostą i łatwą do integracji automatyzację. W odpowiedzi na rosnące zapotrzebowanie na wyjścia o wysokiej prędkości stworzono bliźniaczy model iR-ETN40P, specjalnie zaprojektowany do obsługi wyjść szybkich.
Pomimo kompaktowej konstrukcji, iR-ETN40P łączy ze sobą adaptery z cyfrowymi wejściami/wyjściami o wysokiej prędkości, jednocześnie zachowując elastyczność dodawania dodatkowych wejść/wyjść jako rozszerzenia. Wdrożenie iR-ETN40P nie tylko usprawni tworzenie i integrację zautomatyzowanych systemów sterowania, ale zrobi to także w sposób ekonomiczny.
Kluczowe cechy
Kompaktowa konstrukcjja typu "wiele w jednym"

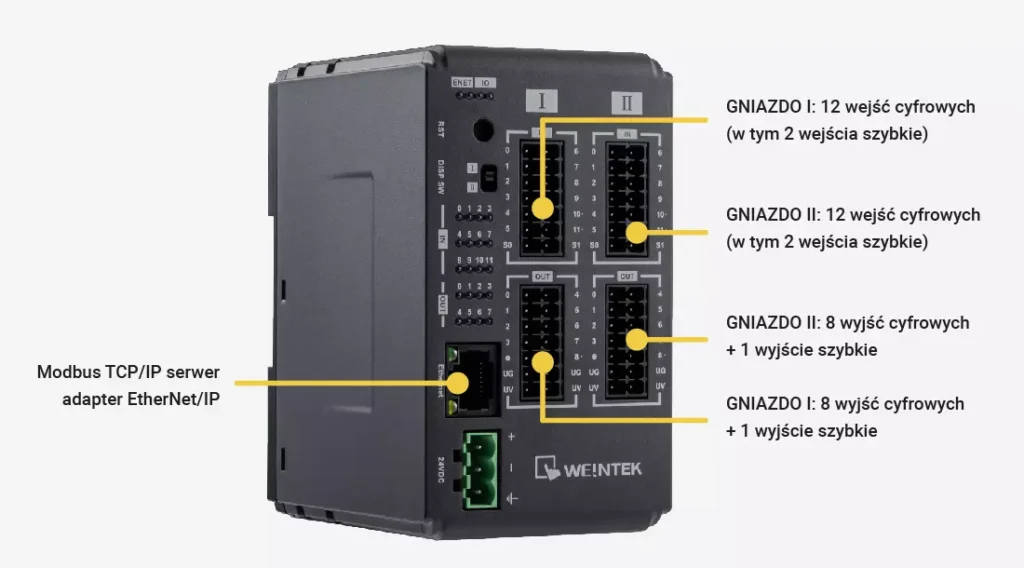

iR-ETN40P zapewnia wbudowane wsparcie dla protokołów MODBUS TCP/IP Server oraz EtherNet/IP. Jest wyposażony w 24 wejścia cyfrowe oraz 16 wyjść cyfrowych. Oprócz wbudowanych wejść/wyjść urządzenie umożliwia dodanie dodatkowych modułów cyfrowych, analogowych, modułów temperaturowych lub modułów impulsowych w zależności od potrzeb. Złącza na wtyczkach pod okablowanie są typu “push-in”, co znacznie ułatwia instalację.
Szybkie wejścia
iR-ETN40P oferuje 4 wejścia 20kHz do zastosowań wymagających szybkiego działania. Te wejścia mogą być skonfigurowane jako liczniki (20 kHz, maksymalnie 4) lub jako wejścia dla enkodera A/B (10 kHz, maksymalnie dwa), w zależności od potrzeb aplikacji.
Szybkie wyjścia
Wśród 16 wyjść cyfrowych, iR-ETN40P oferuje dwa szybkie wyjścia. Wyjścia te obsługują wyjście impulsowe, wyjście modulacji szerokości impulsu (PWM), a także tryby ułatwiające sterowanie silnikiem krokowym, (w trybie CW/CCW lub krok/kierunek). Maksymalna częstotliwość to 40kHz.
iR-ETN40R w porównaniu z iR-ETN40P
Podsumowując, kluczowa różnica między iR-ETN40R i iR-ETN40P polega na typie wyjść, zgodnie z poniższą tabelą:
| ER30B-2700-LI | |
|---|---|
| Maksymalne obciążenie | 30 kg |
| Zasięg ramienia | 2700 mm |
| Powtarzalność | ±0.05 mm |
| Masa | 525 kg |
| Sposób montażu | Podłoga |
| Stopień ochrony | dla ramienia robota IP67 dla korpusu robota IP54 |
| Zakres ruchu | |
| Oś 1 | ±180° |
| Oś 2 | -90°~+135° |
| Oś 3 | -185°~+80° |
| Oś 4 | ±200° |
| Oś 5 | ±130° |
| Oś 6 | ±360° |
| Maksymalna prędkość | |
| Oś 1 | 172°/s |
| Oś 2 | 134°/s |
| Oś 3 | 186°/s |
| Oś 4 | 255°/s |
| Oś 5 | 330°/s |
| Oś 6 | 407°/s |
Urządzenie iR-ETN40P jest wyposażone w funkcje znane z modelu iR-ETN40R, takie jak funkcja Stop Output i Pulse Capture. Podobnie używa oprogramowania EasyRemoteIO do generowania plików opisowych (z tagami), które mogą być importowane przez oprogramowanie do paneli HMI Weintek, umożliwiając skonfigurowanie systemu z minimalnym wysiłkiem.
Specyfikacja
| Wskaźniki | ||
|---|---|---|
| ENET | Zielony | Wskaźnik stanu urządzenia |
| ENET | Czerwony | Wskaźnik błędu urządzenia |
| IO | Zielony | Wskaźnik stanu modułu |
| IO | Czerwony | Wskaźnik błędu modułu |
| Ogólna specyfikacja | ||
|---|---|---|
| Moc | Zasilacz | 24 VDC (-15%/+20%) |
| Rozproszenie mocy | Nominalny 100mA@24VDC, Max. 530mA@24VDC |
|
| Prąd dla magistrali wewnętrznej | Max. 2A@5VDC | |
| Pobór prądu | 350mA@5VDC | |
| Izolacja elektryczna | Izolacja logiki i zasilania: tak | |
| Bezpiecznik samoczynny | ≤ 1,6 A Samoczynne odzyskiwanie | |
| Specyfikacja | Powłoka PCB | tak |
|---|---|---|
| Obudowa | Tworzywo | |
| Wymiary szer. x wys. x gł. | Wymiary: 64 x 109 x 81 mm | |
| Waga | Około 0,27 kg | |
| Montaż | Montaż na szynie DIN 35 mm |
| Środowisko | Ochrona | Stopień ochrony IP20 |
|---|---|---|
| Temperatura przechowywania | -20° ~ 70°C (-4° ~ 158°F) | |
| Temperatura pracy | -10° ~ 60°C (14° ~ 140°F) | |
| Wilgotność względna | 10% ~ 90% (bez kondensacji) |
| Certyfikacja | CE | Oznakowanie CE |
|---|
| Expansion I/O Module | ||
|---|---|---|
| Number of Bus Terminals | Depends on power | |
| Number of Bus Terminals | ||
| Number of Bus Terminals | ||
| Indicators | ||
| ENET | Green | Device Status Indicator |
| Red | Device Status Indicator | |
| IO | Green | Device Status Indicator |
| Red | Device Status Indicator | |
| General Specs | ||
| Specyfikacja interfejsu komunikacyjnego | ||
|---|---|---|
| Liczba portów | 1 | |
| Szybkość przesyłania danych | 10/100 Mb/s | |
| Nośnik danych | 4 x 2 skrętka miedziana; kategoria 3 (10 Mb/s), kategoria 5 (100 Mb/s) | |
| Odległość między stacjami | 100 m między piastą/zwrotnicą a złączem magistrali lub między złączem magistrali a złączem magistrali | |
| Protokół | Serwer Modbus TCP, karta sieciowa EtherNet/IP | |
| Maksymalna liczba połączeń TCP/IP | 8 połączeń | |
| Izolacja między siecią a układem logicznym | Tak | |
| Wyjścia cyfrowe | ||
| Łączna liczba wyjść | 16 | |
| Typ wyjścia | Źródło | |
| Napięcie wyjściowe | 11 ~ 28 VDC | |
| Prąd wyjściowy | 0,5 A na kanał (max. 4 A) | |
| Czas reakcji | Wyłączenie -> Włączenie 100 ms Włączenie -> Wyłączenie 600 ms |
|
| Izolacja | Tak, izolacja transoptora | |
| Szybkie wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Typ wyjścia | Źródło | |
| Napięcie wyjściowe | 5VDC | |
| Prąd wyjściowy | 50mA na kanał | |
| Max. Częstotliwość wyjściowa | 40 kHz | |
| Izolacja | Tak, izolacja transoptora | |
| Wejścia cyfrowe | ||
| Całkowita liczba wejść | 24 | |
| Izolacja | Tak, izolacja optyczna | |
| Ogólne dane wejściowe | ||
| Całkowita liczba wejść | 20 | |
| Typ wejścia | Ujście lub źródło | |
| Napięcie wejściowe logiczne 1 | 15 ~ 28 VDC | |
| Napięcie wejściowe logiczne 0 | 0 ~ 5 VDC | |
| Czas reakcji | Wyłączenie -> Włączenie 5 ms Włączenie -> Wyłączenie 1 ms |
|
| Szybkie wejścia | ||
| Całkowita liczba wejść | 4 | |
| Typ wejścia | WEJŚCIE UJŚCIA (PNP) | |
| Napięcie wejściowe logiczne 1 | 15 ~ 28 VDC | |
| Napięcie wejściowe logiczne 0 | 0 ~ 5 VDC | |
| Max. Częstotliwość wejściowa | 20 kHz | |
| Moduł rozszerzeń I/O | ||
| Liczba terminali magistrali | Zależy od zużycia energii. Maksymalna dopuszczalna liczba modułów iR to 16 modułów. |
|
| Cyfrowy punkt wejściowy | 224 (w tym 24 wbudowane punkty, a maksymalna dopuszczalna liczba to 248 punktów). | |
| Cyfrowy punkt wyjściowy | Maksymalnie 112 (w tym 16 wbudowanych punktów, a maksymalna dopuszczalna liczba to 128 punktów). | |
| Analogowy kanał wejściowy | Max. 64 | |
| Analogowy kanał wyjściowy | Max. 64 | |
| Wskaźniki | ||
| ENET | Zielony | Wskaźnik stanu urządzenia |
| Czerwony | Wskaźnik stanu urządzenia | |
| IO | Zielony | Wskaźnik stanu modułu |
| Czerwony | Wskaźnik błędu modułu | |
| Ogólna specyfikacja | ||
| Moc | Zasilacz | 24 VDC (-15%/+20%) |
| Rozproszenie mocy | Nominalny 100mA@24VDC, Max. 530mA@24VDC |
|
| Prąd dla magistrali wewnętrznej | Max. 2A@5VDC | |
| Pobór prądu | 350mA@5VDC | |
| Izolacja elektryczna | Logika do odizolowania zasilania w polu: tak | |
| Bezpiecznik zapasowy | ≤ 1,6 A Samoczynne odzyskiwanie | |
| Specyfikacja | Powłoka PCB | tak |
| Załącznik | Plastik | |
| Wymiary szer. x wys. x gł. | Wymiary: 64 x 109 x 81 mm | |
| Waga | Około 0,27 kg | |
| Montaż | Montaż na szynie DIN 35 mm | |
| Środowisko | Ochrona | Stopień ochrony IP20 |
| Temperatura przechowywania | -20° ~ 70°C (-4° ~ 158°F) | |
| Temperatura pracy | -10° ~ 60°C (14° ~ 140°F) | |
| Wilgotność względna | 10% ~ 90% (bez kondensacji) | |
| Certyfikacja | CE | Oznakowanie CE |
