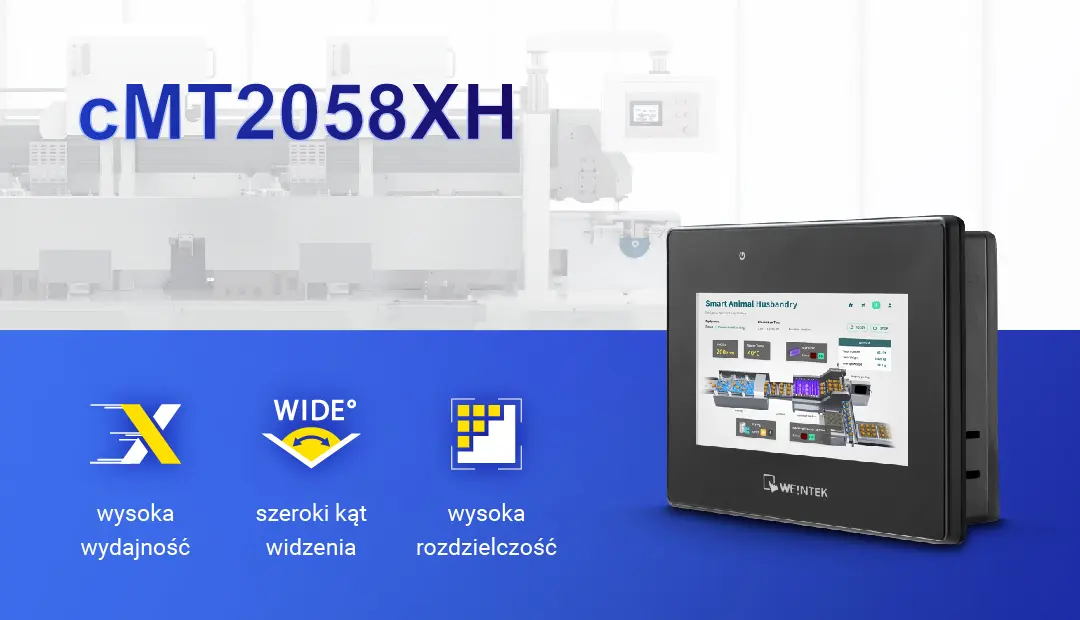

W celu sprostania potrzebom w zakresie kompaktowych interfejsów HMI, Weintek wprowadził pierwszy 4.3 calowy panel w serii cMT X. Prezentujemy panel operatorski cMT2058XH, który został rozszerzony o nowe funkcjonalności. Urządzenie wyróżnia się parametrami najwyższej klasy, które obejmują wydajny czterordzeniowy procesor, 4 GB pamięci Flash, 1 GB pamięci RAM, ekran o wysokiej rozdzielczości 800 x 480 (matryca WVA) i doskonałe możliwości komunikacyjne.
Kompaktowa konstrukcja pozwala zmieścić panel cMT2058XH prawie w każdej przestrzeni. Urządzenie pomimo swojego małego rozmiaru nadal oferuje bogaty wybór interfejsów, w tym dwa porty Ethernet, RS232, RS485 2W/4W i MPI. cMT2058XH obsługuje inteligentne rozwiązania monitorujące, takie jak zdalny ekran VNC, podgląd WebView oraz dedykowana aplikacja cMT Viewer. Dodatkowo możemy użyć Weincloud i wynieść dane do chmury, aby tam je zwizualizować. Możemy to zrobić dla wielu obiektów sterowania jednocześnie w Dashboard.
Intuicyjny interfejs

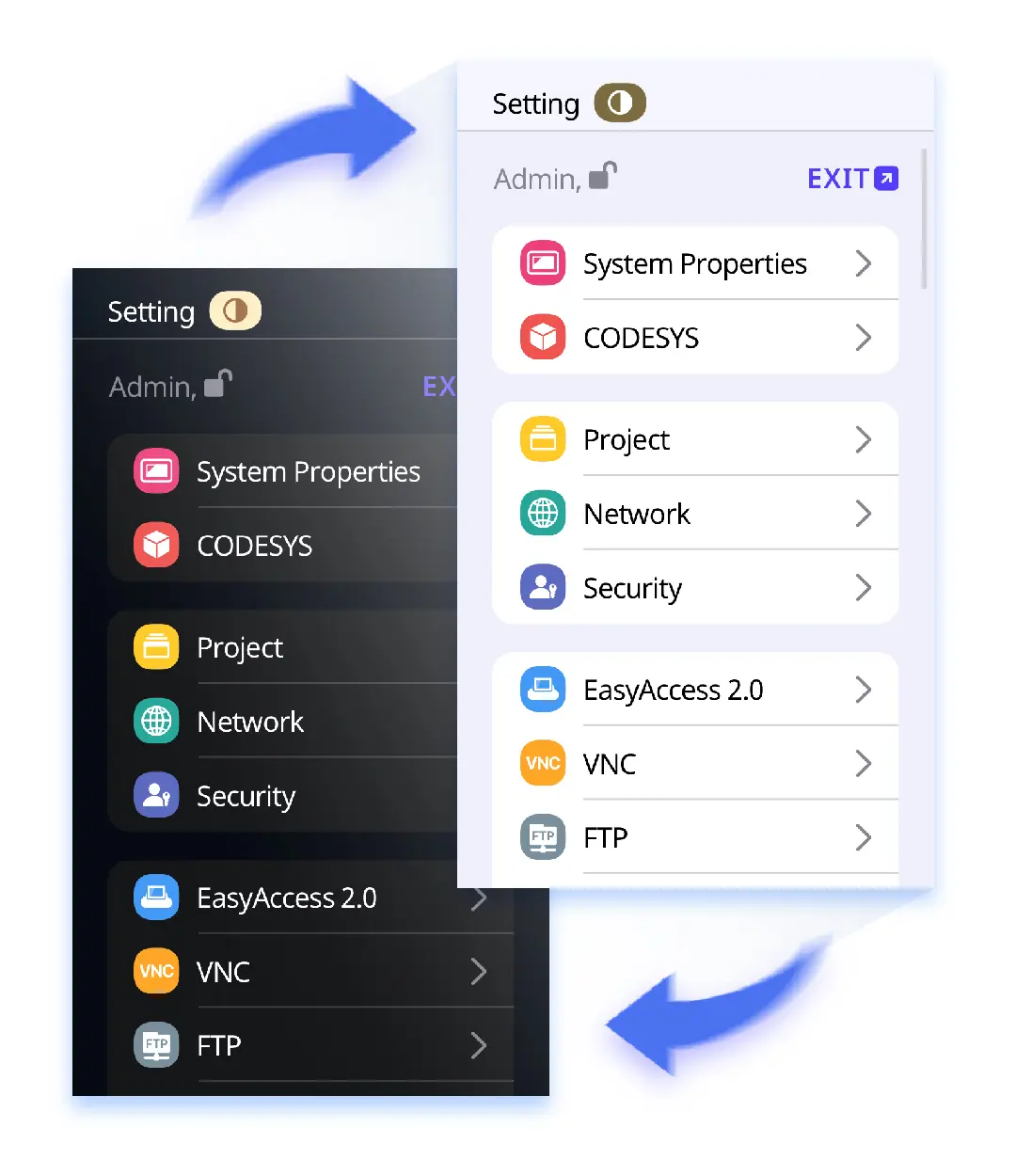

cMT2058XH posiada nowy interfejs ustawień systemowych. HMI został skrupulatnie zaprojektowany, tak aby był łatwy i intuicyjny w obsłudze. Ulepszony interfejs charakteryzuje się spójnym układem, stylem ikon oraz nowymi czcionkami i kolorami Często używane funkcje umieszczone zostały na górze menu, dzięki czemu użytkownik ma do nich szybszy dostęp. Co więcej, aktualizacja poprawia informacje zwrotne z systemu, udostępniając komunikaty o błędach i wskaźniki obciążenia procesora, które poprawią interakcję człowiek-system.
Motywy
Jasny lub ciemny motyw kolorystyczny do wyboru w zależności od otoczenia.
Funkcjonalny interfejs
Uproszczone i uporządkowane menu w oparciu o sposób użycia, które ułatwia nawigację do właściwej strony.
Spójność konstrukcji
Intuicyjny i przyjazny dla użytkownika projekt, zgodny z zasadami przystępności i spójności.
Ulepszona responsywność
Interfejs stworzony z myślą o jak najlepszej reakcji na dotyk, aby uniknąć opóźnień.
Bezproblemowa aktualizacja
Wycięcie montażowe w modelu cMT2058XH jest takie same jak w istniejących już modelach 4,3”, dzięki czemu modyfikacje otoczenia instalacji nie są potrzebne. Jeśli chodzi o oprogramowanie, EasyBuilder Pro zapewnia specjalne narzędzia ułatwiające płynne przejście ze starszych modeli.
cMT2058XH, jako kompaktowy interfejs HMI, łączy przełomowe rozwiązania sprzętowe z zaawansowanym oprogramowaniem. 4.3 calowy panel obsłuży nie tylko tradycyjny proces produkcji, ale także sprawdzi się w inteligentnym przekształceniu produkcji w Smart-Zakładach. Dla tych, którzy szukają małego interfejsu HMI, cMT2058XH jest idealnym wyborem.
Specyfikacja techniczna
Wyświetlacz | 4.3″ Szeroki kąt widzenia (WVA) | ||
Rozdzielczość | 800 x 480 | ||
Kąt widzenia LCD | 80/80/80/80 | ||
Procesor | Czterordzeniowy procesor RISC | ||
Pamięć Flash/RAM | 4GB/1GB | ||
Sieć Ethernet | 10/100/1000 Base-T x1, 10/100 Base-T x1 | ||
USB | USB 2.0 x 1 (Host) | ||
Port COM | COM1: RS-232 / RS-485 2W/4W, COM3: RS-485 2W | ||
MPI | Tak | ||
Wymiary szer. x wys. x gł. | 128 x 102 x 32 mm | ||
Wycięcie w panelu | 119 x 93 mm | ||
Izolacja zasilania | Tak | ||
Powłoka PCB | Tak | ||
Ochrona | Panel przedni zgodny z NEMA4 / IP66 | ||
Temperatura pracy | 0° ~ 50°C (32° ~ 122°F) | ||
Moc wejściowa | 24±20% VDC | ||
Waga | Około 0,27 kg | ||
Oprogramowanie | EasyBuilder Pro | V6.09.01 lub nowsza wersja | |
Weincloud | Dashboard | Opcjonalny | |
EasyAccess 2.0 | Opcjonalny | ||
CODESYS® | Opcjonalny |
