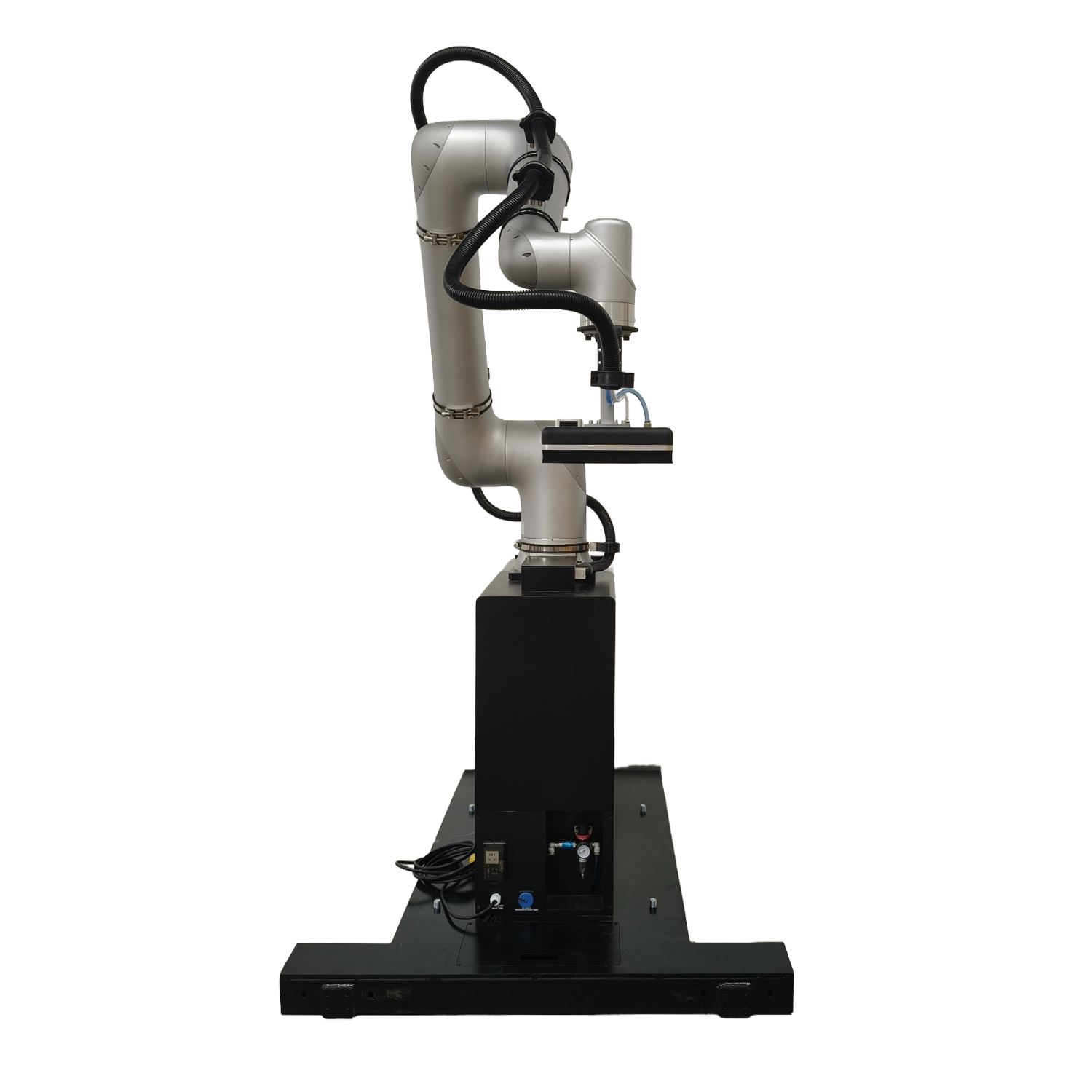

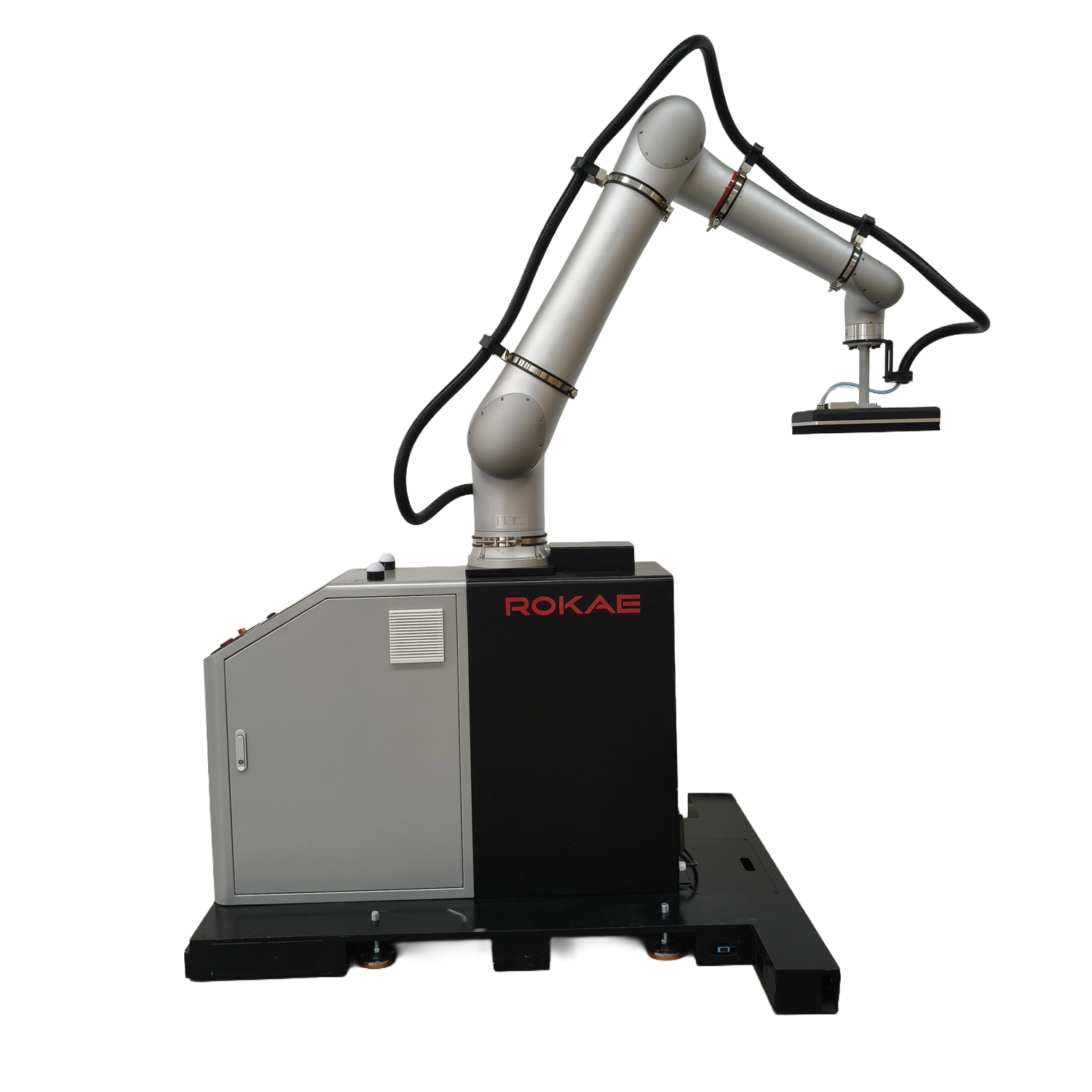

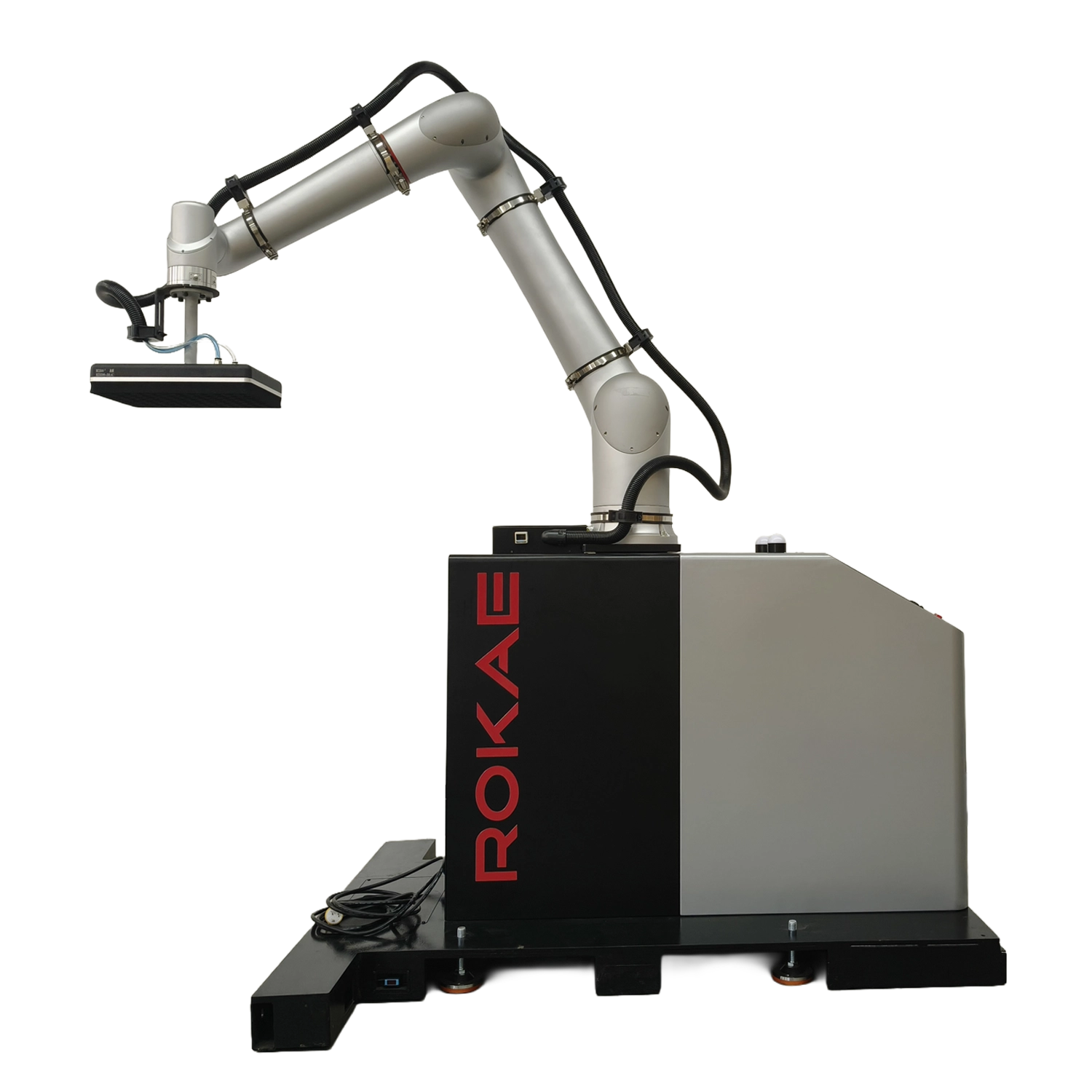

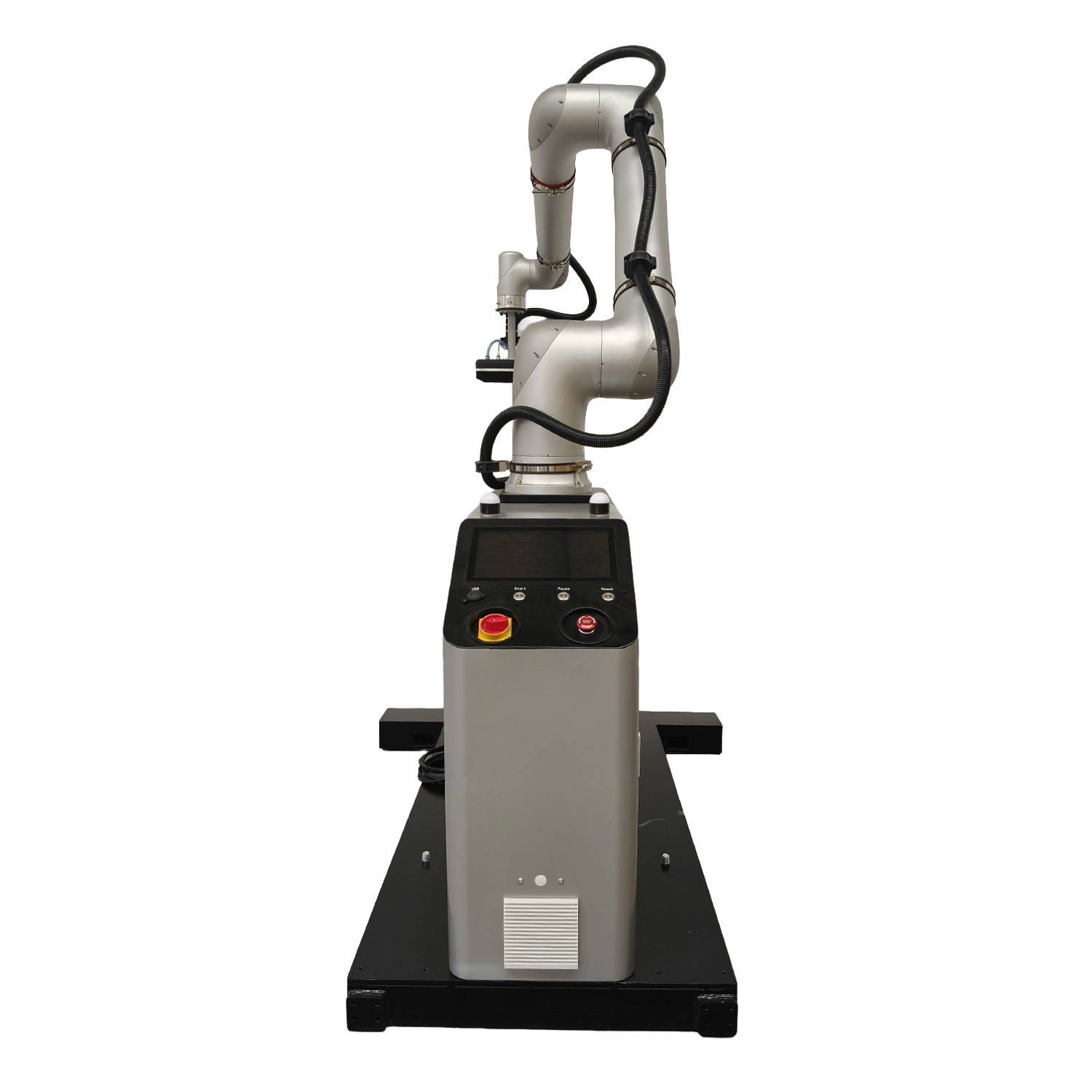

Stacja paletyzacji ROKAE RKE-PAR25 (lifting)

max udźwig 20 kg, zasięg 1798 mm, wysokość do 2150 mm, IP67

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

ROKAE RKE-PAR25 (lifting) to stacja paletyzacji wyposażona w system podnoszenia, który zwiększa możliwości pracy na większych wysokościach bez zmiany kompaktowej powierzchni stanowiska. Robot 5-osiowy zapewnia udźwig 20 kg, zasięg roboczy 1798 mm oraz obsługę palet o maksymalnych wymiarach 1200 × 1200 mm. Maksymalna wysokość paletyzacji wynosi 2150 mm, a powtarzalność ±0,05 mm, stopień ochrony IP67 i wbudowany czujnik momentu gwarantują stabilną realizację kolejnych cykli odkładania produktów.

Stanowisko wykorzystuje sterownik xMate Control Cab (MCC) z 13,3-calowym ekranem dotykowym, umożliwiając programowanie z poziomu panelu operatorskiego, komputera, prowadzenia ręcznego oraz narzędzi SDK. Obsługa protokołów Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT oraz OPC UA, w połączeniu z rozbudowanym zestawem wejść i wyjść cyfrowych, pozwala na sprawną integrację z systemami automatyki. Funkcjonalność stacji można dodatkowo rozszerzyć o skaner bezpieczeństwa, przenośnik rolkowy, moduły cyfrowych i analogowych wejść/wyjść oraz moduł obsługi enkodera, dopasowując konfigurację do wymagań konkretnego procesu paletyzacji.

Dane techniczne

Dane podstawowe
Zasięg robota 1798 mm
Maksymalny udźwig 20 kg
Maksymalny rozmiar palety 1200x1200 mm
Maksymalna wysokość paletyzacji 2150 mm
Ilość osi 5 DOF
Powtarzalność ±0.05 mm
Stopień ochrony IP67
I/O (wejścia/wyjścia)
Złącza kołnierza narzędziowego DI 2x, DO 2x, AI 2x, RS485/AI 2x, PWR
Porty we/wy DI 32x, DO 32x, SDI 5x, SDO 4x, RS232 x1, ETHERNET x1, ETHERCAT x1
Komunikacja
Protokoły komunikacyjne Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT, OPC UA
Dane techniczne
Skrzynka sterująca xMate Control Cab (MCC )
Panel sterowania Wbudowany ekran dotykowy (13,3)
Sposób programowania Prowadzenie ręczne, Panel sterowania, Komputer, Narzędzia SDK
Zakres temperatury pracy 0-50°C
Waga 450 kg
Sposób montażu Podłoga
Zasilanie 240 VAC, 50Hz
Zasięg poszczególnych osi Oś 1: ±360°, Oś 2: ±360°, Oś 3: ±170°, Oś 4: ±360°, Oś 5: ±360°
Maksymalna prędkość Oś 1: 120°/s, Oś 2: 120°/s, Oś 3: 120°/s, Oś 4: 234°/s, Oś 5: 234°/s
Czujnik momentu Tak
Normy/Certyfikaty
Bezpieczeństwo PLd Cat.3
Normy/Certyfikaty EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Certyfikat NSF, Oznakowanie EU CE
Dane dodatkowe
Opcje dodatkowe Skaner bezpieczeństwa, Przenośnik rolkowy, Moduł cyfrowych we/wy, Moduł analogowych we/wy, Moduł obsługi enkodera
