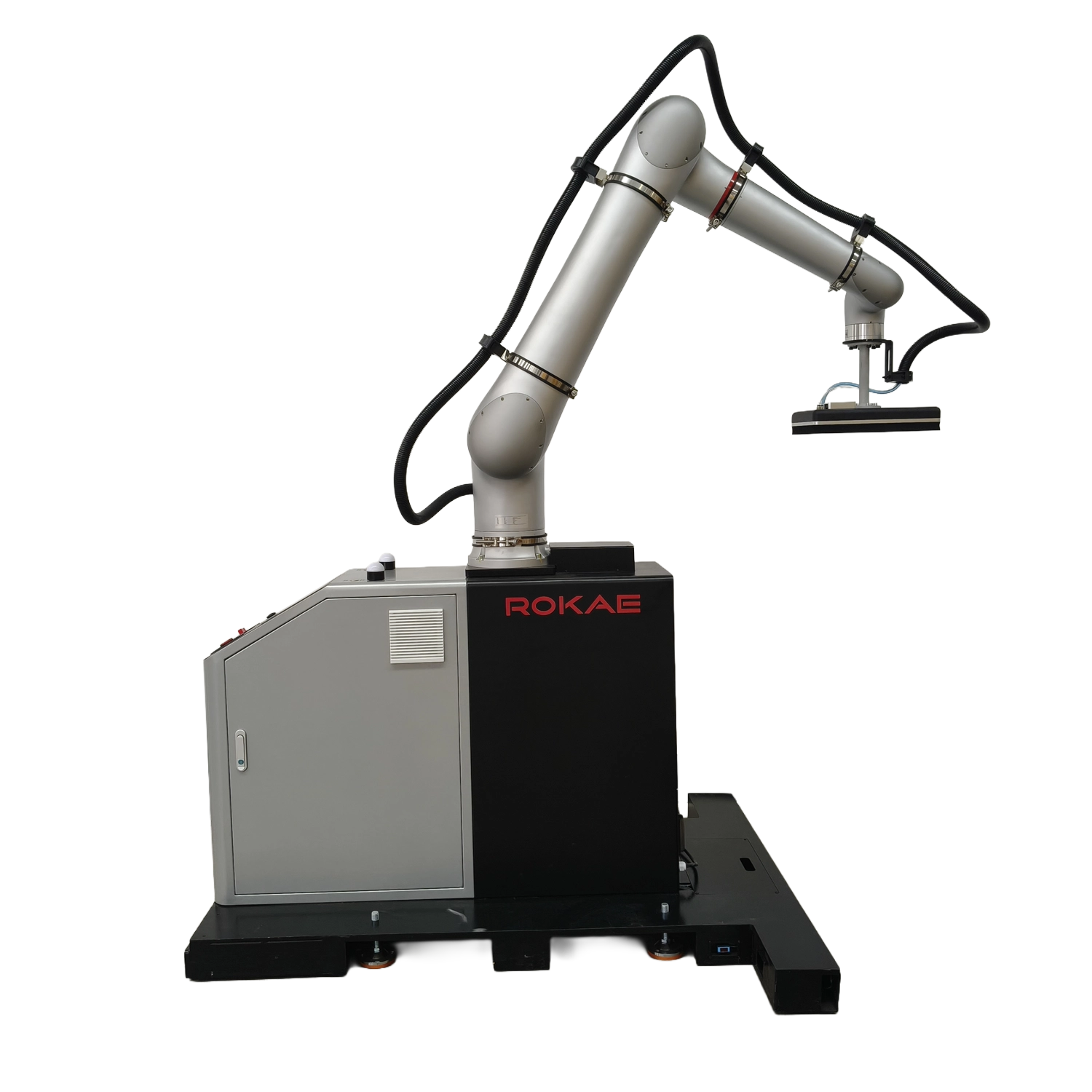

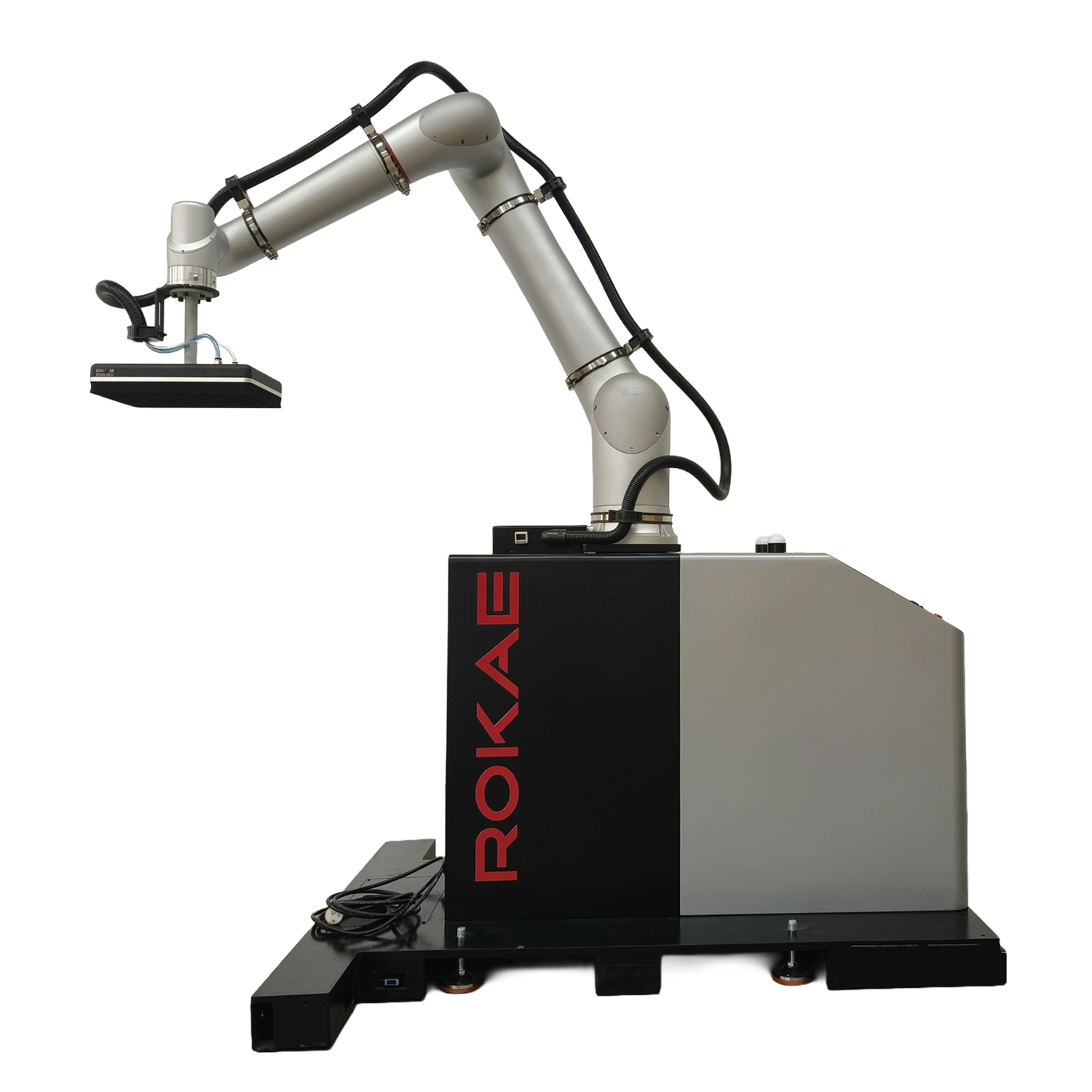

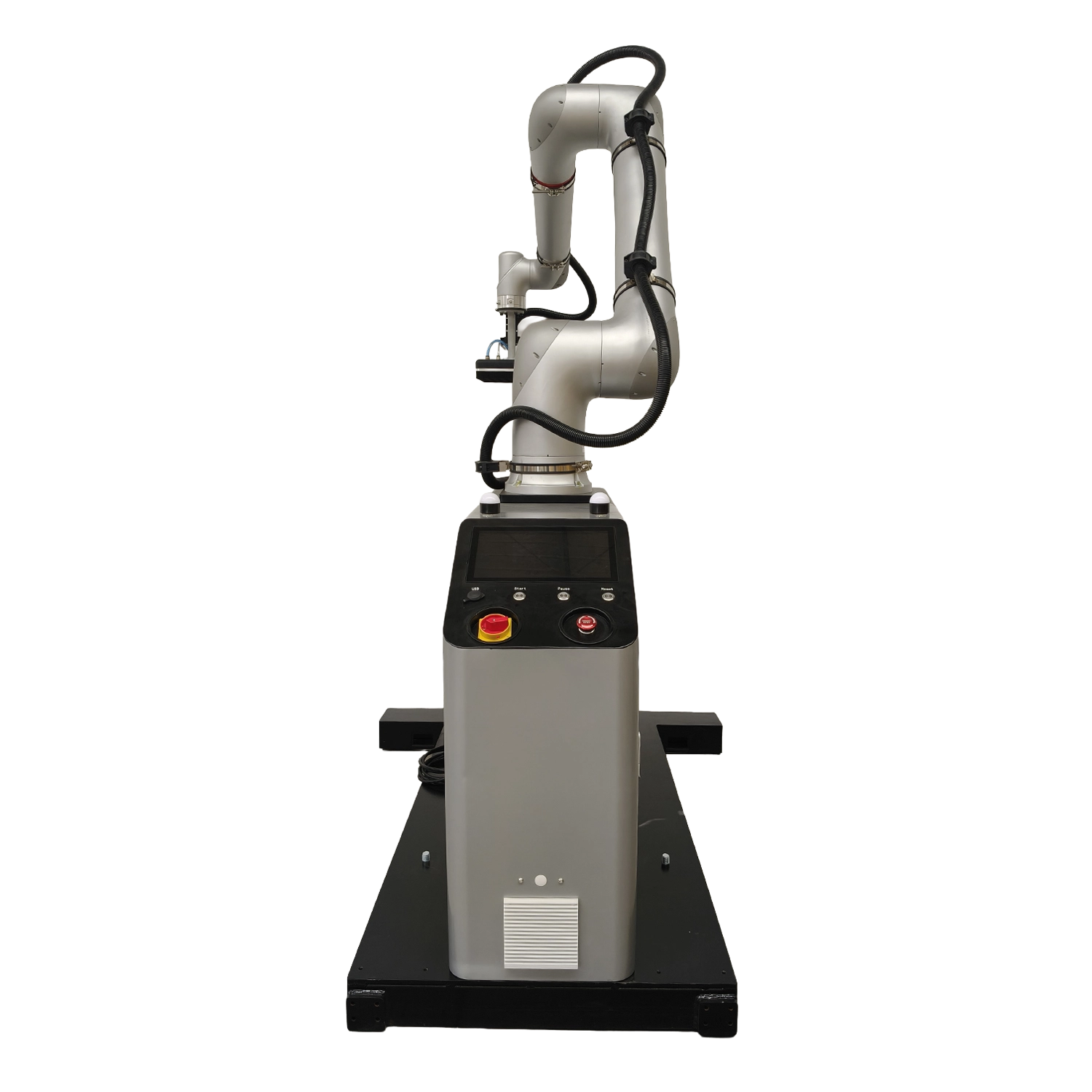

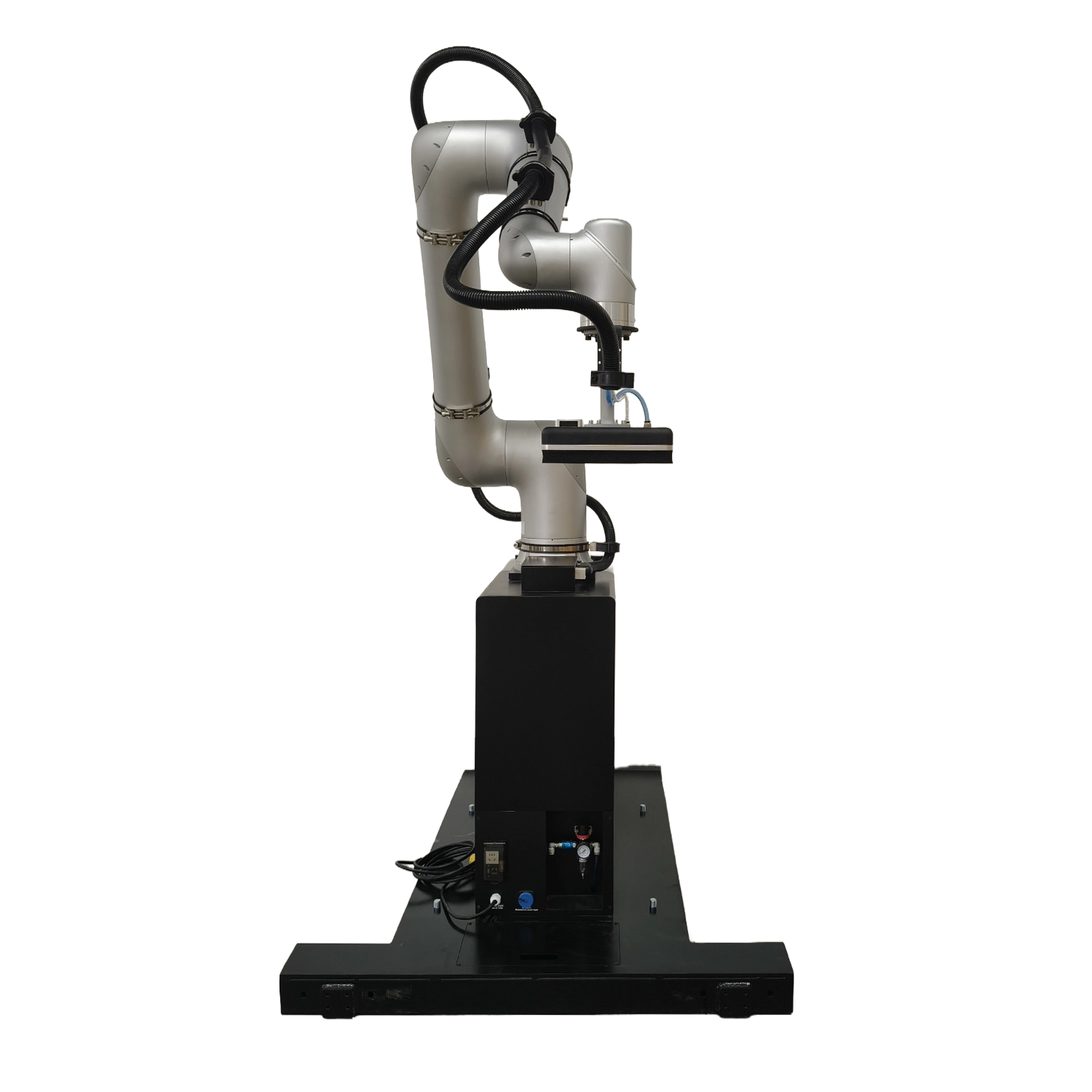

Stacja paletyzacji ROKAE RKE-PAR17 (lifting)

max udźwig 14 kg, zasięg 2047 mm, wysokość do 2450 mm, IP67

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

ROKAE RKE-PAR17 (lifting) to stacja paletyzacji wyposażona w mechanizm podnoszenia, który zwiększa maksymalną wysokość odkładania produktów do 2450 mm. Robot o 5 osiach oferuje udźwig 14 kg, zasięg roboczy 2047 mm oraz obsługę palet o wymiarach do 1200 × 1200 mm. Powtarzalność ±0,05 mm, stopień ochrony IP67 oraz wbudowany czujnik momentu zapewniają stabilną realizację cykli paletyzacji przy zachowaniu wysokiej dokładności pozycjonowania.

Za sterowanie odpowiada xMate Control Cab (MCC) z 13,3-calowym ekranem dotykowym, umożliwiającym konfigurację z poziomu panelu operatorskiego, komputera, prowadzenia ręcznego oraz narzędzi SDK. Rozbudowana komunikacja obejmująca Profinet, EtherCAT, EtherNet/IP, Modbus TCP, TCP/IP, CC-Link, DeviceNet i OPC UA, a także 32 wejścia i 32 wyjścia cyfrowe, pozwala na integrację stacji z rozbudowanymi liniami produkcyjnymi. Dodatkowo system można doposażyć w skaner bezpieczeństwa, przenośnik rolkowy, moduły cyfrowych i analogowych I/O oraz moduł obsługi enkodera, dostosowując stanowisko do wymagań konkretnej aplikacji.

Dane techniczne

Dane podstawowe
Zasięg robota 2047 mm
Maksymalny udźwig 14 kg
Maksymalny rozmiar palety 1200x1200 mm
Maksymalna wysokość paletyzacji 2450 mm
Ilość osi 5 DOF
Powtarzalność ±0.05 mm
Stopień ochrony IP67
I/O (wejścia/wyjścia)
Złącza kołnierza narzędziowego DI 2x, DO 2x, AI 2x, RS485/AI 2x, PWR
Porty we/wy DI 32x, DO 32x, SDI 5x, SDO 4x, RS232 x1, ETHERNET x1, ETHERCAT x1
Komunikacja
Protokoły komunikacyjne Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT, OPC UA
Dane techniczne
Skrzynka sterująca xMate Control Cab (MCC )
Panel sterowania Wbudowany ekran dotykowy (13,3)
Sposób programowania Prowadzenie ręczne, Panel sterowania, Komputer, Narzędzia SDK
Zakres temperatury pracy 0-50°C
Waga 450 kg
Sposób montażu Podłoga
Zasilanie 240 VAC, 50Hz
Zasięg poszczególnych osi Oś 1: ±360°, Oś 2: ±360°, Oś 3: ±165°, Oś 4: ±360°, Oś 5: ±360°
Maksymalna prędkość Oś 1: 120°/s, Oś 2: 120°/s, Oś 3: 120°/s, Oś 4: 234°/s, Oś 5: 234°/s
Czujnik momentu Tak
Normy/Certyfikaty
Bezpieczeństwo PLd Cat.3
Normy/Certyfikaty EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Certyfikat NSF, Oznakowanie EU CE
Dane dodatkowe
Opcje dodatkowe Skaner bezpieczeństwa, Przenośnik rolkowy, Moduł cyfrowych we/wy, Moduł analogowych we/wy, Moduł obsługi enkodera
