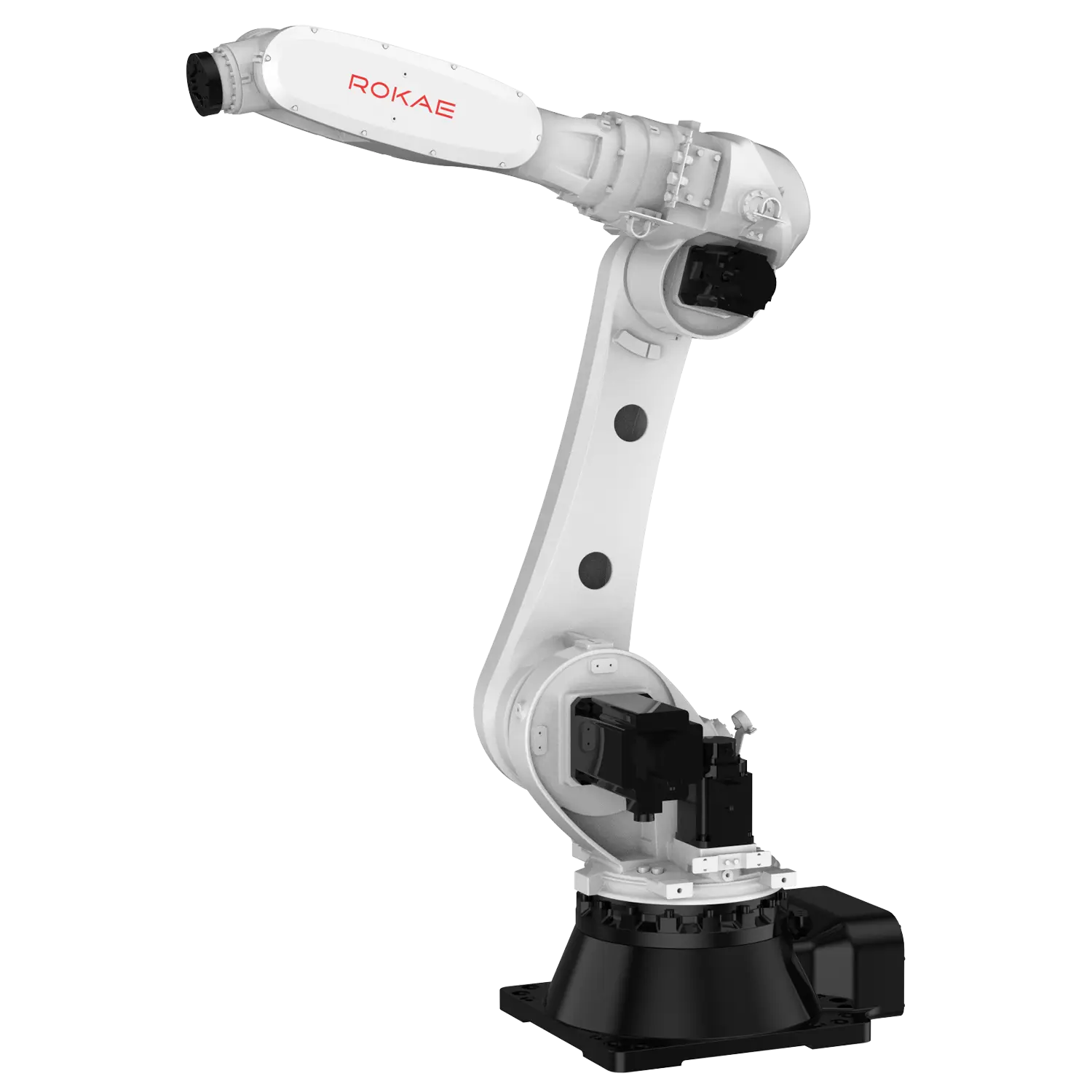

Robot przemysłowy ROKAE NB80-80/2.2

max udźwig 80 kg, zasięg 2200 mm, 6 osi

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

Robot przemysłowy ROKAE NB80-80/2.2 został zaprojektowany z myślą o aplikacjach wymagających przenoszenia cięższych detali przy zachowaniu wysokiej precyzji ruchu. Model oferuje udźwig do 80 kg, zasięg roboczy 2200 mm oraz powtarzalność ±0,06 mm, dzięki czemu sprawdza się w zadaniach manipulacyjnych, obsłudze maszyn i zautomatyzowanych procesach transportu elementów. Konstrukcja o 6 stopniach swobody oraz stopień ochrony IP65/IP67 umożliwiają pracę w wymagających środowiskach przemysłowych.

Robot współpracuje ze sterownikiem XBC5E i panelem xPad2, a jego konfiguracja może być realizowana z poziomu komputera lub za pomocą narzędzi SDK. Wyposażenie obejmuje 16 wejść i 16 wyjść cyfrowych, interfejsy RS232, RS485, EtherCAT, trzy porty Ethernet oraz obsługę protokołów Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link i DeviceNet. Zgodność z normą EN ISO 13849-1 (PL d, Cat. 3) oraz możliwość rozbudowy o moduły cyfrowych i analogowych wejść/wyjść oraz moduł obsługi enkodera pozwalają na łatwe dopasowanie robota do złożonych systemów automatyki.

Dane techniczne

Dane podstawowe
Zasięg robota 2200 mm
Maksymalny udźwig 80 kg
Ilość osi 6 DOF
Powtarzalność ±0.06 mm
Stopień ochrony IP65/IP67
I/O (wejścia/wyjścia)
Złącza kołnierza narzędziowego 24 Sygnałów (30V,5A), 2-Φ12(8bar)
Porty we/wy DI 16x, DO 16x, SDI 4x, SDO 2x, RS232 x1, RS485 x1, ETHERNET x3, ETHERCAT x1
Komunikacja
Protokoły komunikacyjne Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT
Dane techniczne
Skrzynka sterująca XBC5E
Panel sterowania xPad2
Sposób programowania Panel sterowania, Komputer, Narzędzia SDK
Zakres temperatury pracy 0-45°C
Waga 635 kg
Sposób montażu Dowolny, Podłoga, Sufit
Zasilanie 3 x 380 VAC, 50Hz
Zasięg poszczególnych osi Oś 1: ±185°, Oś 2: -90°~+155°, Oś 3: -210°~+80°, Oś 4: ±200°, Oś 5: ±130°, Oś 6: ±360°
Maksymalna prędkość Oś 1: 170°/s, Oś 2: 145°/s, Oś 3: 170°/s, Oś 4: 285°/s, Oś 5: 285°/s, Oś 6: 285°/s
Czujnik momentu Nie
Normy/Certyfikaty
Bezpieczeństwo PLd Cat.3
Normy/Certyfikaty EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Oznakowanie EU CE, Oznakowanie KCs, Oznakowanie EAC
Dane dodatkowe
Opcje dodatkowe Pakiet spawalniczy, Pakiet paletyzacji, Moduł cyfrowych we/wy, Moduł analogowych we/wy, Moduł obsługi enkodera
