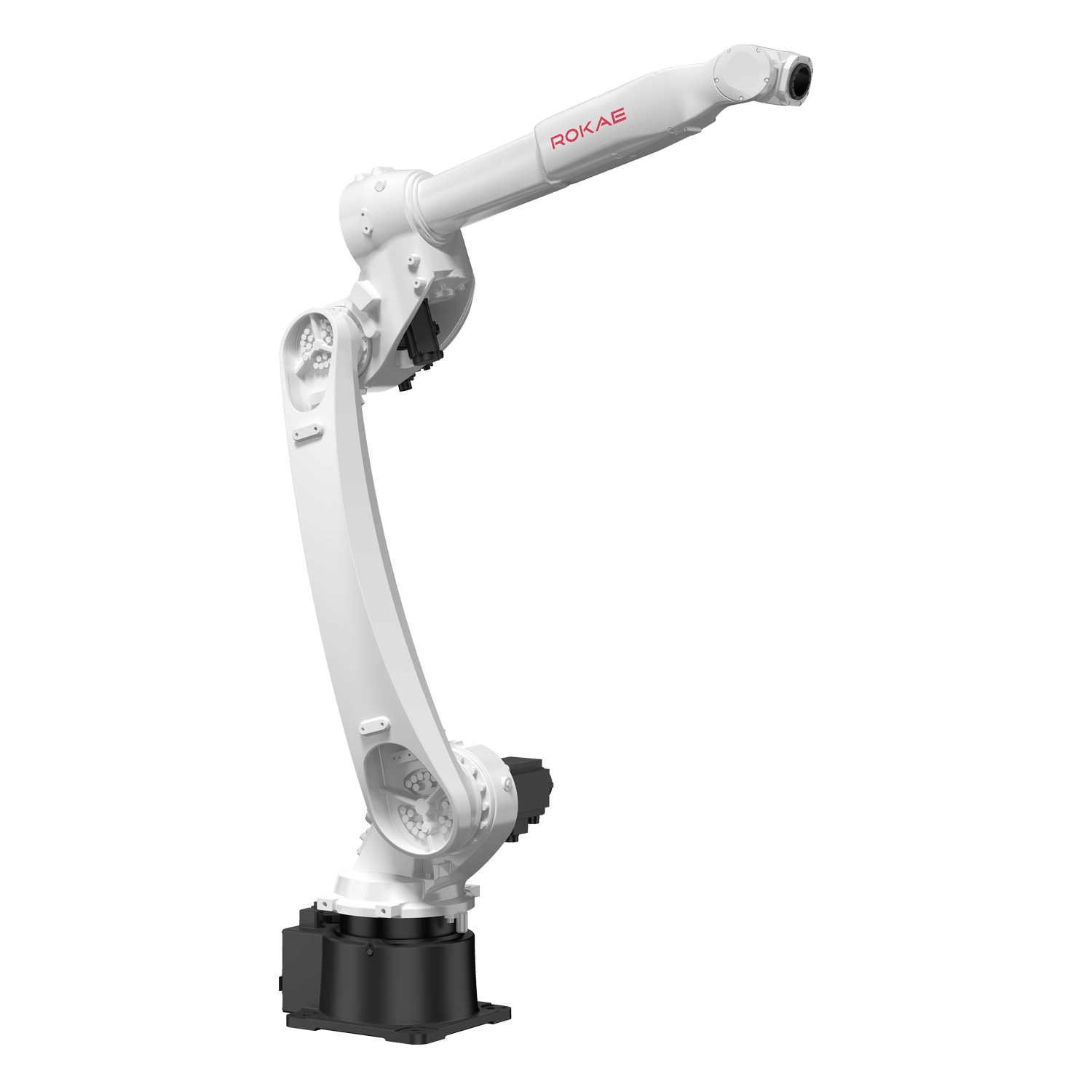

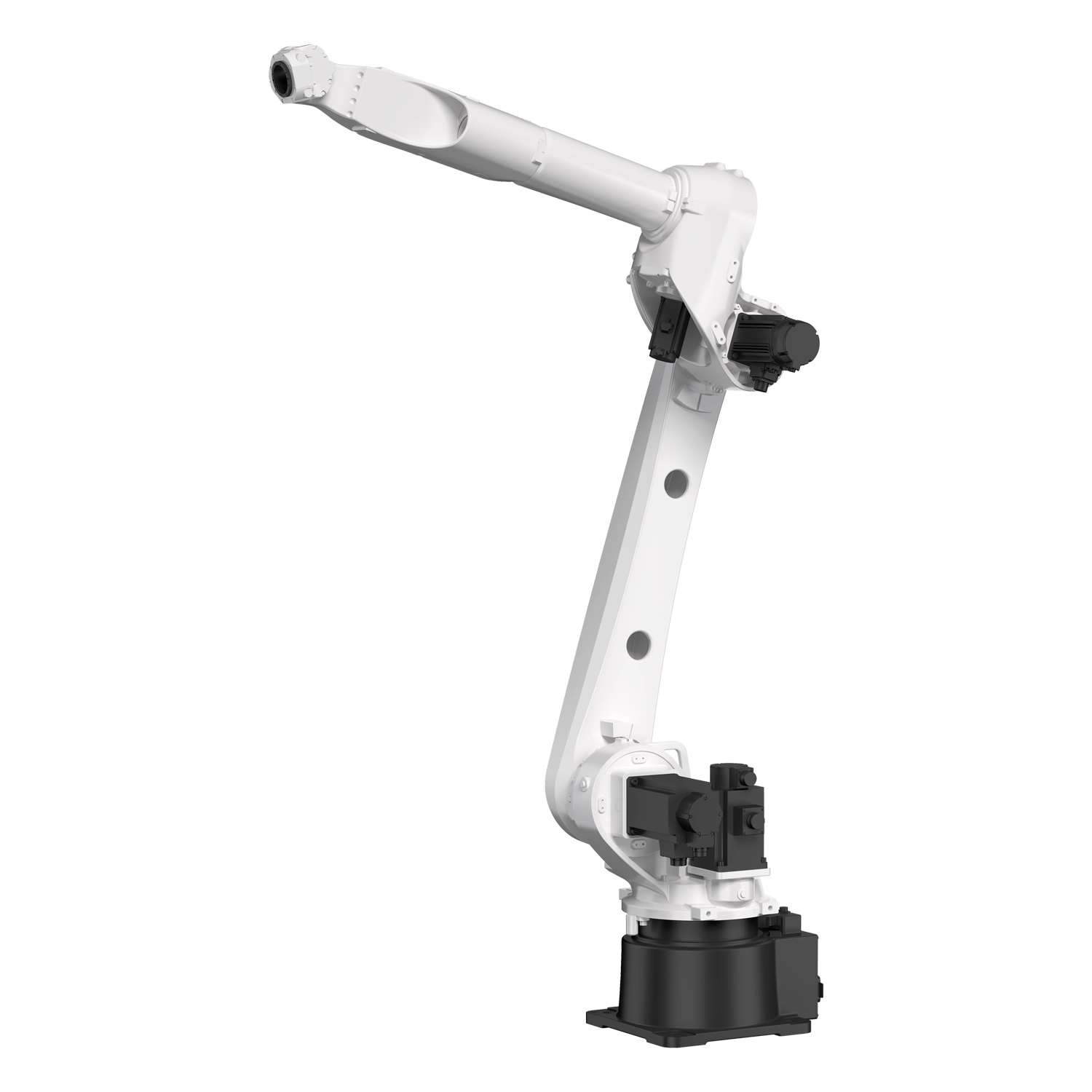

Robot przemysłowy ROKAE NB25h-12/2.2

max udźwig 12 kg, zasięg 2258 mm, IP65/IP67, 6 osi

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

Robot przemysłowy ROKAE NB25h-12/2.2 został zaprojektowany do realizacji procesów, w których liczy się możliwość pracy na dużym obszarze roboczym przy zachowaniu wysokiej dokładności pozycjonowania. Udźwig 12 kg, zasięg roboczy 2258 mm oraz powtarzalność ±0,04 mm sprawiają, że model doskonale nadaje się do obsługi rozbudowanych stanowisk produkcyjnych, manipulacji detalami oraz automatyzacji procesów wymagających precyzyjnego prowadzenia narzędzia. 6-osiowa konstrukcja i stopień ochrony IP65/IP67 umożliwiają stabilną pracę także w wymagających warunkach przemysłowych.

Robot wykorzystuje kontroler XBC5 wraz z panelem operatorskim xPad2, zapewniając programowanie z poziomu panelu, komputera lub przy użyciu narzędzi SDK. Komunikacja z urządzeniami zewnętrznymi odbywa się poprzez EtherCAT, Profinet, EtherNet/IP, Modbus TCP, TCP/IP, CC-Link oraz DeviceNet, a integrację ułatwiają również trzy porty Ethernet, interfejsy RS232, RS485 oraz rozbudowany zestaw wejść i wyjść cyfrowych. Zgodność z normą EN ISO 13849-1 (PL d, Cat. 3) oraz możliwość zastosowania dodatkowych modułów wejść/wyjść i obsługi enkodera pozwalają dopasować robota do złożonych aplikacji automatyki przemysłowej.

Dane techniczne

Dane podstawowe
Zasięg robota 2258 mm
Maksymalny udźwig 12 kg
Ilość osi 6 DOF
Powtarzalność ±0.04 mm
Stopień ochrony IP65/IP67
I/O (wejścia/wyjścia)
Złącza kołnierza narzędziowego 24 Sygnałów (30V,5A), 2-Φ12(8bar)
Porty we/wy DI 16x, DO 16x, SDI 7x, SDO 2x, RS232 x1, RS485 x1, ETHERNET x3, ETHERCAT x1
Komunikacja
Protokoły komunikacyjne Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT
Dane techniczne
Skrzynka sterująca XBC5
Panel sterowania xPad2
Sposób programowania Panel sterowania, Komputer, Narzędzia SDK
Zakres temperatury pracy 0-40°C
Waga 276 kg
Sposób montażu Dowolny, Podłoga, Sufit
Zasilanie 3 x 380 VAC, 50Hz
Zasięg poszczególnych osi Oś 1: ±180°, Oś 2: -99°~+156°, Oś 3: -200°~+75°, Oś 4: ±215°, Oś 5: ±225°, Oś 6: ±450°
Maksymalna prędkość Oś 1: 200°/s, Oś 2: 185°/s, Oś 3: 180°/s, Oś 4: 430°/s, Oś 5: 460°/s, Oś 6: 730°/s
Czujnik momentu Nie
Normy/Certyfikaty
Bezpieczeństwo PLd Cat.3
Normy/Certyfikaty EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Oznakowanie EU CE, Oznakowanie KCs, Oznakowanie EAC
Dane dodatkowe
Opcje dodatkowe Pakiet spawalniczy, Pakiet paletyzacji, Moduł cyfrowych we/wy, Moduł analogowych we/wy, Moduł obsługi enkodera
