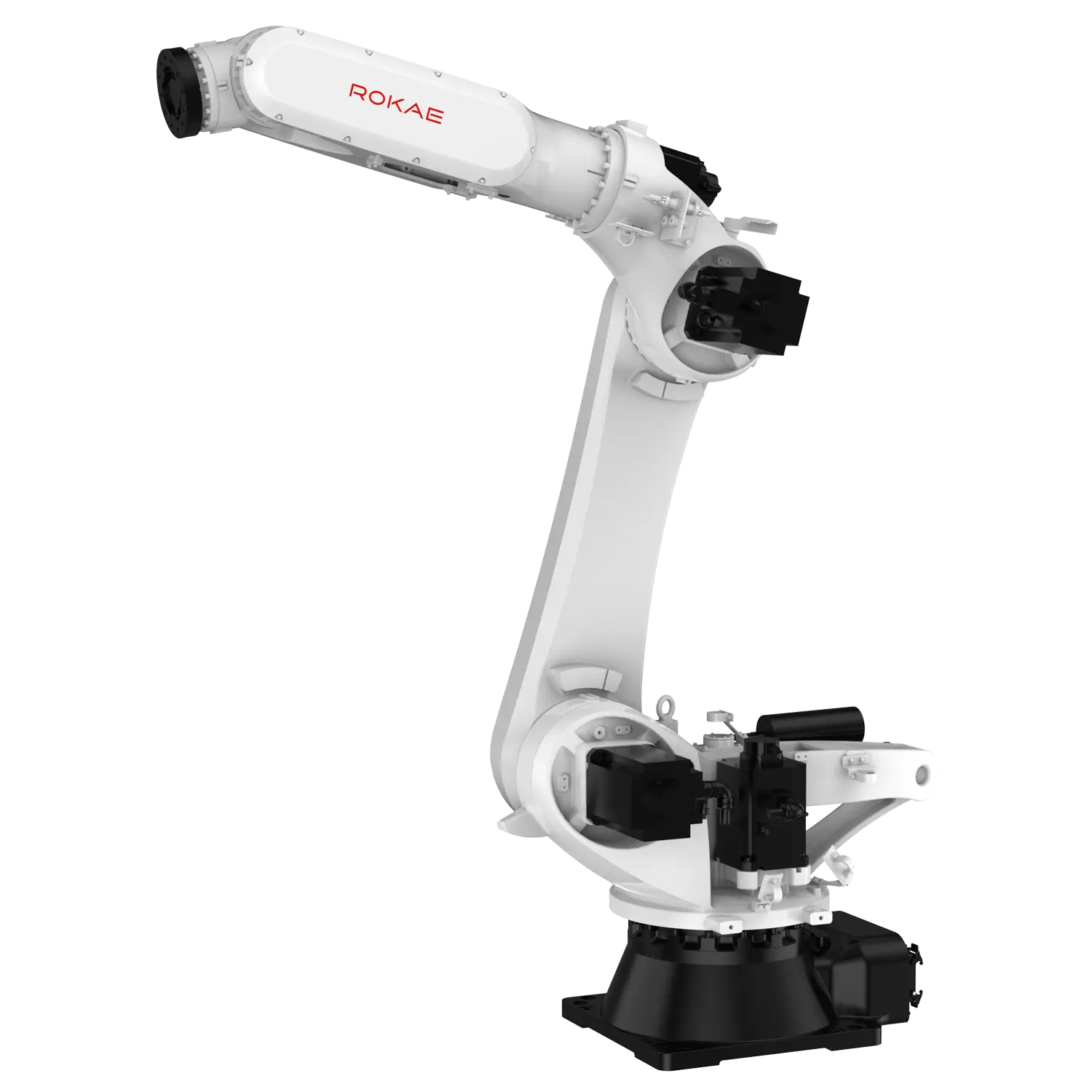

Robot przemysłowy ROKAE NB220-170/2.7

max udźwig 170 kg, zasięg 2705 mm, IP65/IP67, 6 osi

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

Robot przemysłowy ROKAE NB220-170/2.7 został zaprojektowany do realizacji procesów wymagających manipulacji ciężkimi elementami przy zachowaniu wysokiej dokładności pozycjonowania. Udźwig 170 kg oraz zasięg roboczy 2705 mm umożliwiają obsługę dużych komponentów na rozległych stanowiskach produkcyjnych, a 6-osiowa kinematyka zapewnia swobodę ruchu podczas wykonywania złożonych trajektorii. Powtarzalność ±0,07 mm oraz stopień ochrony IP65/IP67 pozwalają na stabilną pracę robota nawet w wymagających środowiskach przemysłowych.

Za sterowanie odpowiada wydajny kontroler XBC5E, współpracujący z panelem operatorskim xPad2 i narzędziami SDK. Robot wyposażono w rozbudowane możliwości komunikacyjne obejmujące Profinet, EtherCAT, EtherNet/IP, Modbus TCP, TCP/IP, CC-Link oraz DeviceNet, a także interfejsy RS232, RS485, trzy porty Ethernet oraz liczne wejścia i wyjścia cyfrowe. Zgodność z wymaganiami EN ISO 13849-1 (PL d, Cat. 3) oraz możliwość rozszerzenia konfiguracji o moduły cyfrowych i analogowych wejść/wyjść oraz obsługę enkodera sprawiają, że model NB220-170/2.7 można łatwo zintegrować z nowoczesnymi systemami automatyki przemysłowej.

Dane techniczne

Dane podstawowe
Zasięg robota	2705 mm
Maksymalny udźwig	170 kg
Ilość osi	6 DOF
Powtarzalność	±0.07 mm
Stopień ochrony	IP65/IP67
I/O (wejścia/wyjścia)
Złącza kołnierza narzędziowego	24 Sygnałów (30V,5A), 2-Φ12(8bar)
Porty we/wy	DI 16x, DO 16x, SDI 4x, SDO 2x, RS232 x1, RS485 x1, ETHERNET x3, ETHERCAT x1
Komunikacja
Protokoły komunikacyjne	Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT
Dane techniczne
Skrzynka sterująca	XBC5E
Panel sterowania	xPad2
Sposób programowania	Panel sterowania, Komputer, Narzędzia SDK
Zakres temperatury pracy	0-45°C
Waga	1138 kg
Sposób montażu	Podłoga
Zasilanie	3 x 380 VAC, 50Hz
Zasięg poszczególnych osi	Oś 1: ±185°, Oś 2: -65°~+85°, Oś 3: -185°~+80°, Oś 4: ±200°, Oś 5: ±130°, Oś 6: ±360°
Maksymalna prędkość	Oś 1: 130°/s, Oś 2: 115°/s, Oś 3: 120°/s, Oś 4: 180°/s, Oś 5: 180°/s, Oś 6: 260°/s
Czujnik momentu	Nie
Normy/Certyfikaty
Bezpieczeństwo	PLd Cat.3
Normy/Certyfikaty	EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Oznakowanie EU CE, Oznakowanie KCs, Oznakowanie EAC
Dane dodatkowe
Opcje dodatkowe	Pakiet spawalniczy, Pakiet paletyzacji, Moduł cyfrowych we/wy, Moduł analogowych we/wy, Moduł obsługi enkodera
