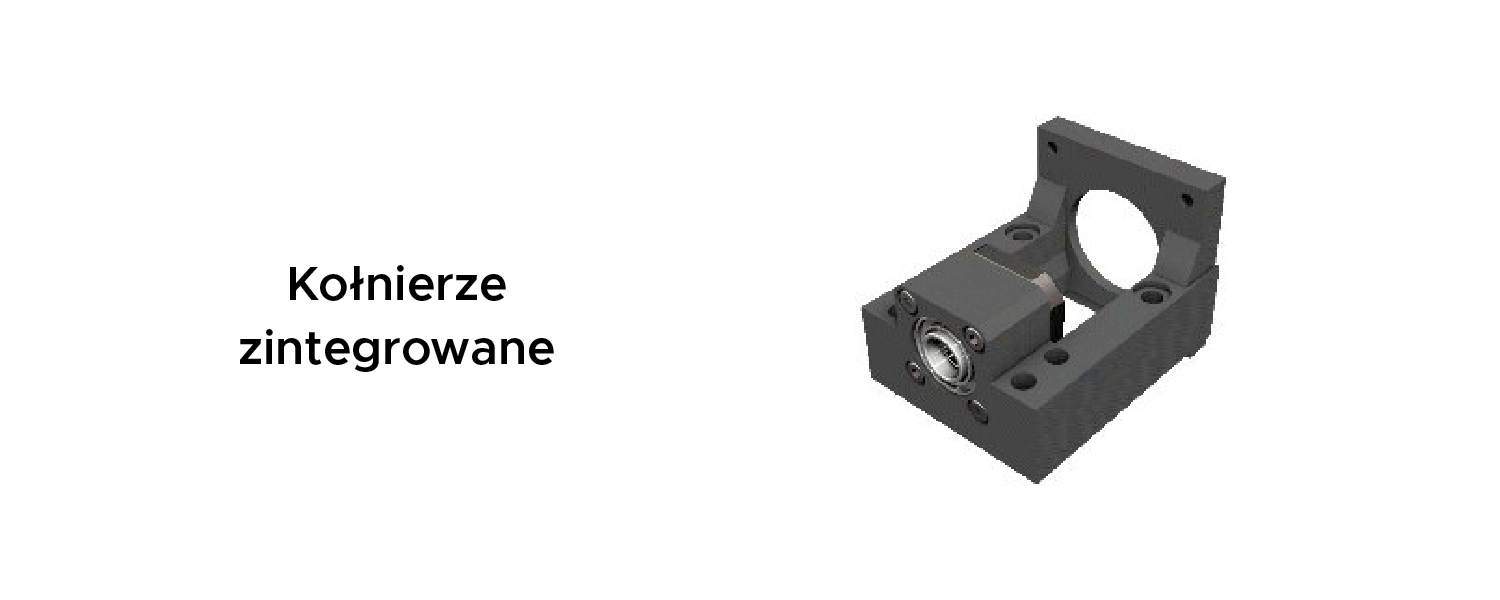

kołnierze zintegrowane

MBCA

Model Wymiary (mm)
D1 W1 Y L średnica wału CL1 L2 E F T1
MBCA 15-E 70 90 M6 115 15 6 40 47 8 22
MBCA 15-EP 70 90 M5 113 15 6 40 45 6 22
MBCA 15-X 80 100 M6 115 15 6 40 47 8 22
MBCA 20-E 70 90 M6 115 20 8 43 47 8 30
MBCA 20-EP 70 90 M5 113 20 8 43 45 6 30
MBCA 20-X 80 100 M6 115 20 8 43 47 8 30

MBCB

Model Wymiary (mm)
D1 W1 Y L L2 E C2 J waga (kg)
MBCB 15-D 50 70 M5 98 36 32 77 89 0.98
MBCB 15-DP 50 70 M4 98 36 32 77 89 0.99
MBCB 15-E 70 90 M6 108 36 42 87 97 1.39
MBCB 15-EP 70 90 M5 108 36 42 87 97 1.45
MBCB 15M-E 70 90 M6 110 40 44 89 99 –
MBCB 15M-EP 70 90 M5 110 40 44 89 99 –

MBCE1

Model Wymiary (mm)
B P T H H1 h (+/- 0,02) fi D T1 M Y S Q waga (kg)
MBCE 10-D 70
