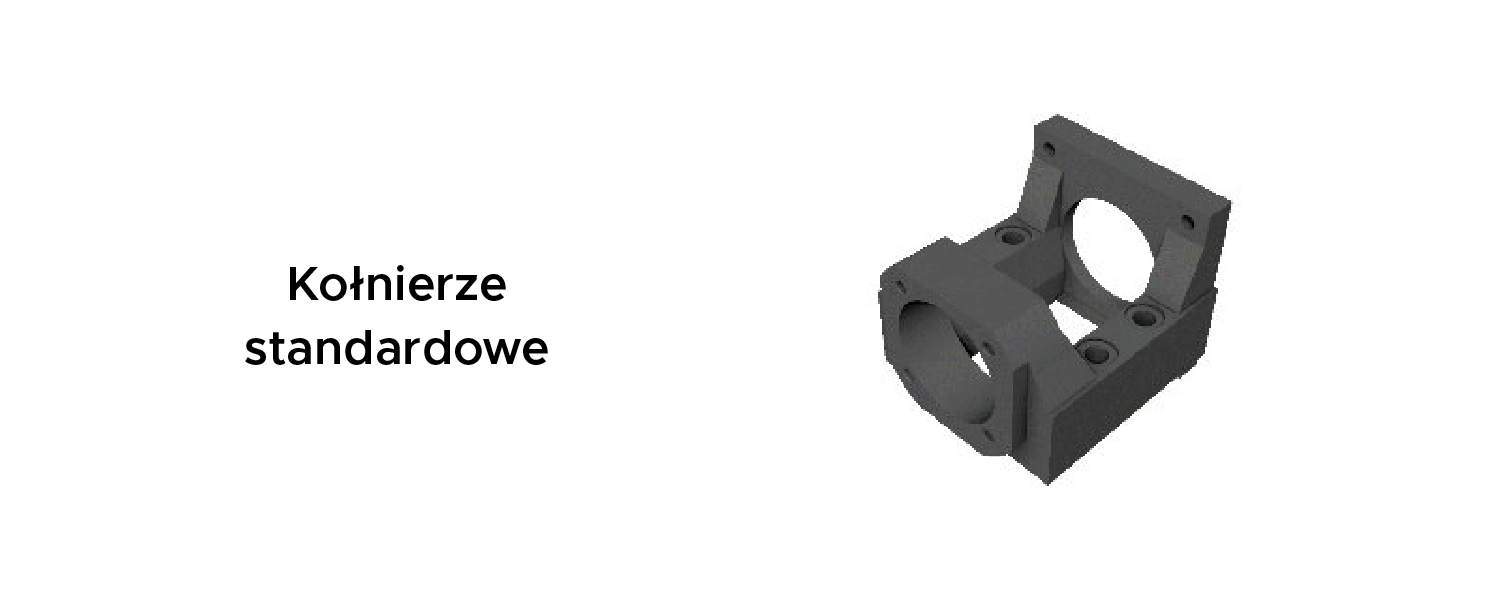

kołnierze standardowe

Standard MBA


Model
Wymiary (mm)

D1
W1
Y
D
L
H (+/- 0,02)
B
P
T
S
Q
E
E1
F
J
waga (kg)

MBA 6/8-A
 30 45 M3 28 61 17 52 41 26 5.5 9.5 19 20 5 54 0.29

MBA 6/8-B
 30 46 M4 28 61 17 52 41 26 5.5 9.5 19 20 5 54 0.29

MBA 10-A
 30 45 M3 34 74 22 65 50 32.5 6.6 11 24 20 5 płaski 0.62

MBA 10-B
 30 46 M4 34 74 22 65 50 32.5 6.6 11 24 20 5 płaski 0.62

MBA 10-C
 38.1 66.7 M4 34 74 22 65 50 32.5 6.6 11 24 20 5 65 0.66

MBA 10-D
 50 70 M5 34 74 22 65 50 32.5 6.6 11 24 20 5 65 0.62

MBA 10-DP
 50 70 M4 34 74 22 65 50 32.5 6.6 11 24 20 5 65 0.62

MBA 12-A
 30 45 M3 36 74 25 65 50 32.5 6.6 11 24 20 5 płaski 0.67

MBA 12-B
 30 46 M4 36 74 25 65 50 32.5 6.6 11 24 20 5 płaski 0.67

MBA 12-BF
 36 70.7
