Crevis – możliwości systemu

Opublikowano

28 marca 2018

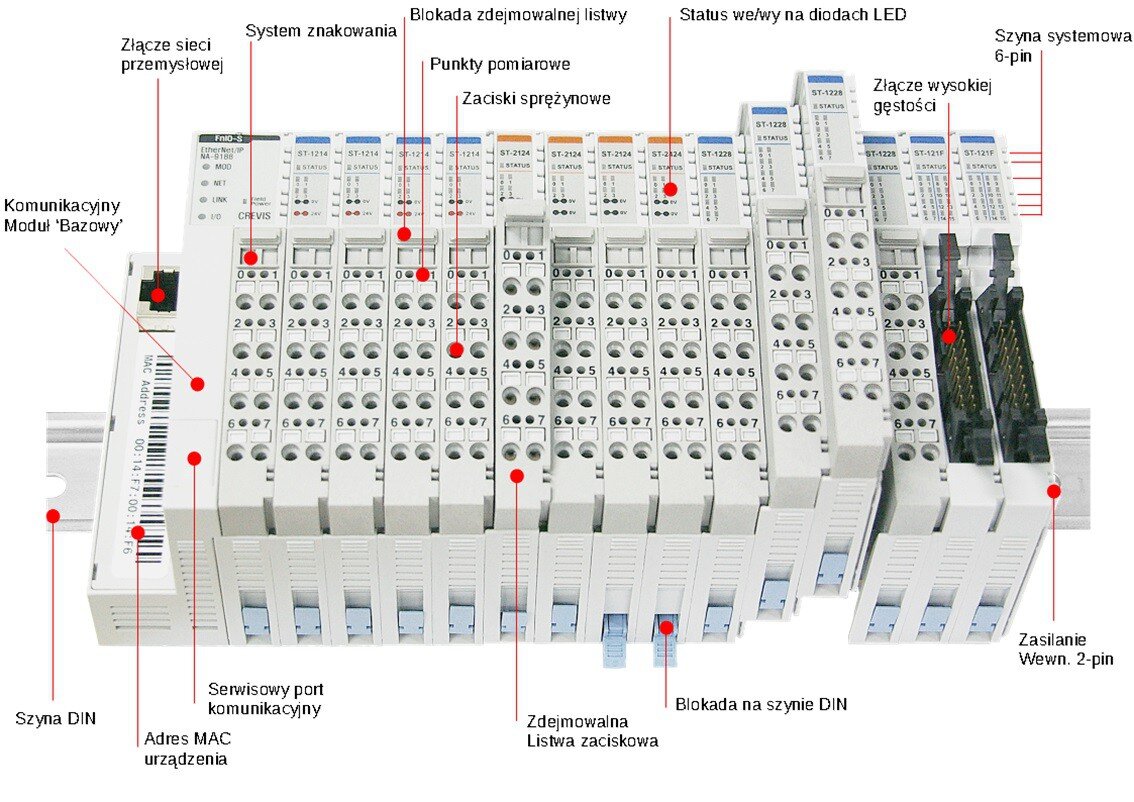

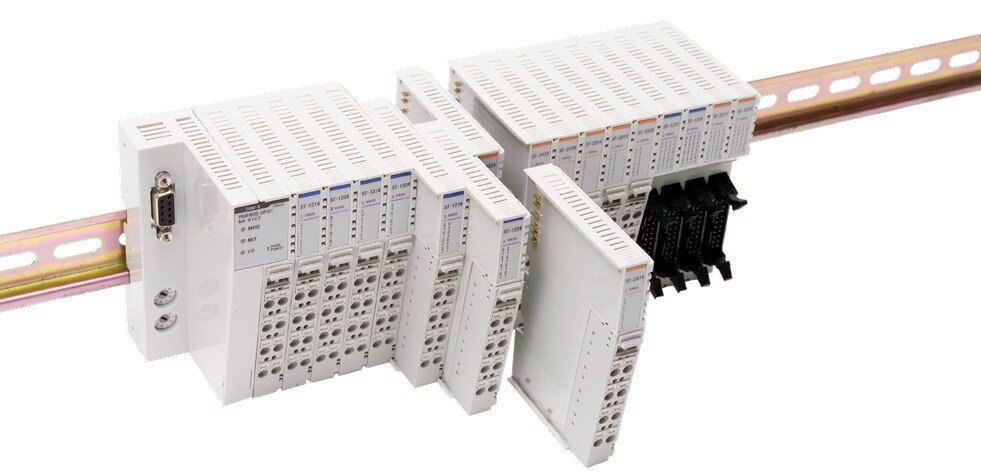

Moduły marki Crevis pozwalają na budowę w dowolnej konfiguracji rozproszonych systemów sterowania. Gotowy funkcjonalny zestaw zawiera komunikacyjny moduł bazowy, który można rozszerzyć nawet o 63 moduły wejść/wyjść, zaś pojedynczy moduł może zawierać nawet do 16 wejść/wyjść.

moduł komunikacyjny

Główne cechy systemu to:

  • montaż na szynie DIN
  • złącza zaciskowe
  • zdejmowana listwa zaciskowa
  • otwór diagnostyczny do mierzenia wartości na module
  • przełącznik obrotowy pozwalający nadać adres w sieci
  • zasilanie systemu i modułów poprzez wsuwane styki odporne na wibracje

moduł komunikacyjny

Budowę systemu należy rozpocząć od wyboru modułu bazowego z danym protokołem komunikacyjnym. Można wybierać z najpopularniejszych dostępnych na rynku oDeviceNet, Modbus RTU, Modbus TCP/IP, EtherCAT, ProfiNet, CanOpen, ProfiBus, CC-Link:

Moduły te posiadają również szereg certyfikatów, w tym: CE, UL, FCC, RoHS, a także Morskie DNV LR.

Moduły wejść/wyjść można podzielić na następujące kategorie:

  • moduły wejść cyfrowych 4-, 8- i 16-punktowe obsługujące napięcia: 5V, 12V, 24V, 48V DC oraz 110V i 220V
  • moduły wyjść cyfrowych od 2 do 16 punktów z wyjściami tranzystorowymi typu Sink, Source, przekaźnikowymi oraz triakami, o prądach sterowania dochodzących do 2A (w zależności od wersji)
  • moduły wejść analogowych 4- i 8-punktowe z przetwornikami 12- i 14-bitowymi, obsługujące wiele zakresów prądowych i napięciowych
  • moduły pomiaru temperatury 2-, 4- i 8-punktowe obsługujące czujniki PT100, PT1000 lub termopary
  • moduły wyjść prądowych 2- i 4-punktowe z przetwornikami 12 -bitowymi, obsługujące wiele zakresów prądowych i napięciowych
  • moduły specjalne m. in. szybkie liczniki, interfejsy szeregowe, moduły oddalające, moduły sprzężeń zwrotnych SSI, PWM oraz wyjścia impulsowe
  • moduły zasilające

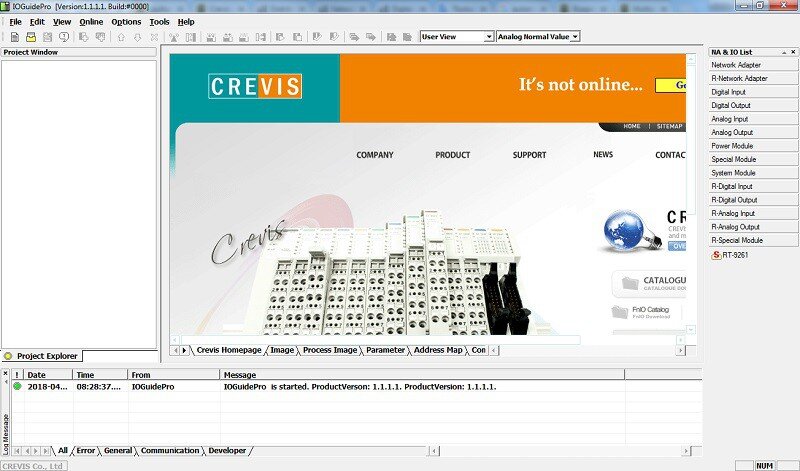

Konfiguracji całego systemu możemy dokonać w dedykowanym programie IOGuidePro. Po zainstalowaniu i otworzeniu oprogramowania pojawi się nam okno programu:

moduł komunikacyjny

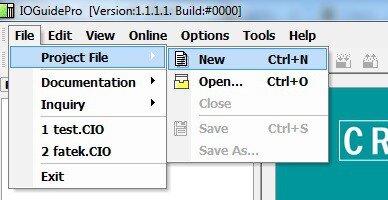

Aby rozpocząć konfigurację systemu, musimy stworzyć nowy projekt wybierając z zakładki File –> Project File –> New:

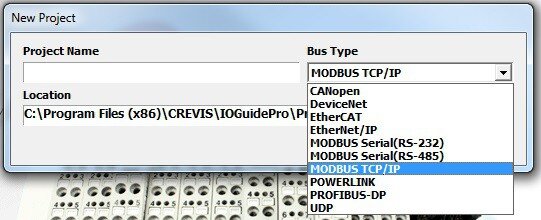

Następnie wybieramy protokół komunikacyjny oraz nadajemy nazwę projektu:

moduł komunikacyjny

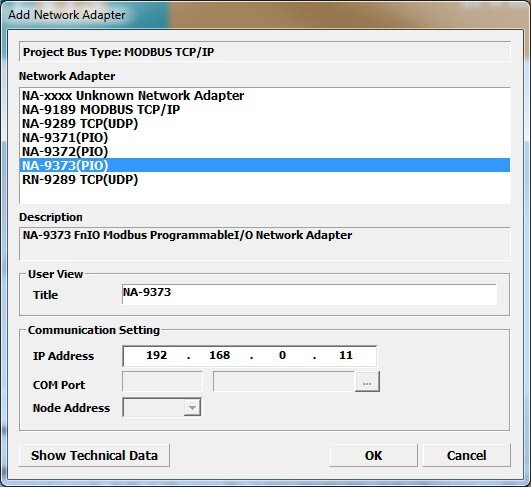

Po wybraniu protokołu należy wskazać konkretny moduł komunikacyjny:

moduł komunikacyjny

Dla każdego z modułów komunikacyjnych z poziomu oprogramowania dostępna jest karta katalogowa, wystarczy kliknąć przycisk Show Technical Data, która pomoże nam wybrać naszą “bazę” w zależności od potrzeb:

moduł komunikacyjny

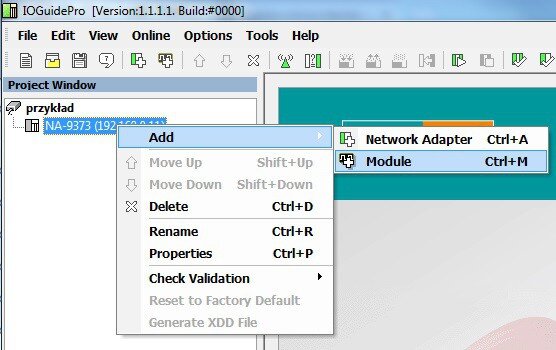

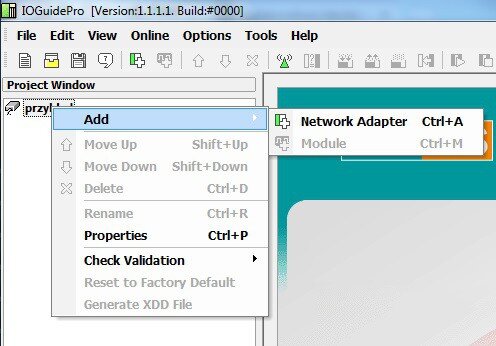

Po wyborze modułu bazowego możemy przystąpić do wyboru modułów rozszerzeń:

moduł komunikacyjny

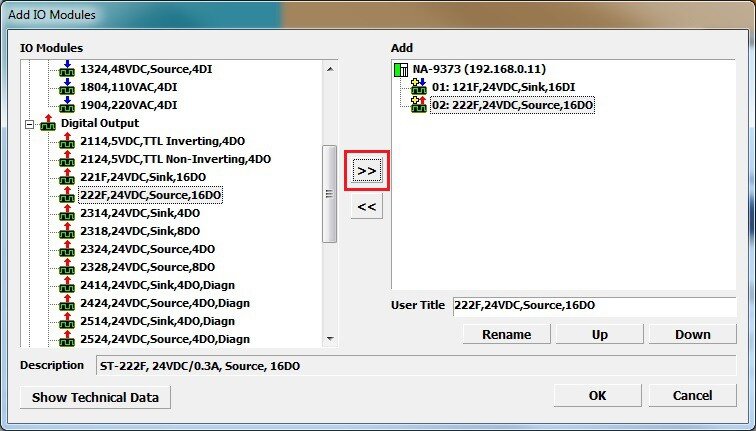

Podobnie jak w przypadku modułów bazowych, również w tym miejscu mamy dostępne karty katalogowe dla każdego modułu. Zostały one podzielone na 7 kategorii, które uławiają szukanie właściwego modułu. Po wybraniu interesującego modułu wystarczy nacisnąć przycisk [>>], aby dodać go na listę:

moduł komunikacyjny

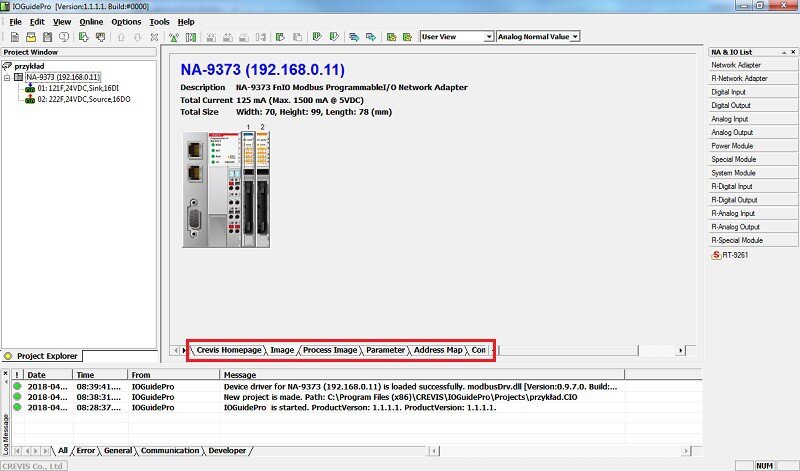

Po skonfigurowaniu naszego systemu, możemy zobaczyć jak będzie się on prezentował, zaś w pozostałych zakładkach jego parametry, takie jak np. adresacja wejść/wyjść.

moduł komunikacyjny

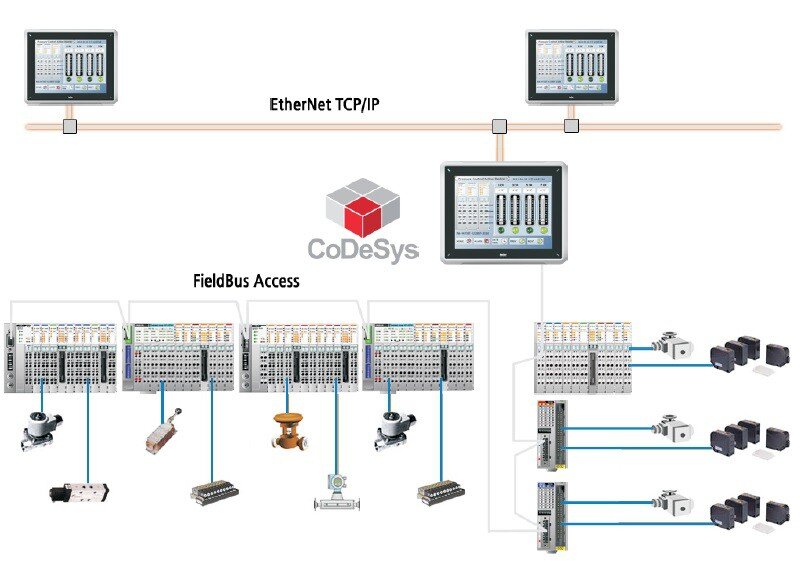

Przykładowa konfiguracja systemu:

moduł komunikacyjny
